Mạch điện đèn tuýp LED là thành phần quan trọng quyết định hiệu suất, tuổi thọ và độ an toàn của hệ thống chiếu sáng hiện đại. Bài viết sẽ cung cấp cho bạn kiến thức cơ bản, quy trình lắp đặt và những lưu ý cần thiết để tận dụng tối đa lợi ích của công nghệ LED trong gia đình và doanh nghiệp.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Về Mạch Điều Khiển Đèn Led
Tóm tắt nhanh về mạch điện đèn tuýp LED
Mạch điện đèn tuýp LED (hay còn gọi là driver LED) là bộ điều khiển nguồn điện, chuyển đổi điện áp xoay chiều (AC) sang điện áp một chiều (DC) ổn định, phù hợp với đặc tính dòng điện của đèn LED. Nó bảo vệ đèn khỏi quá áp, quá dòng và duy trì độ sáng ổn định, đồng thời giảm hiện tượng nhấp nháy và tiếng ồn. Việc lựa chọn và lắp đặt đúng driver giúp kéo dài tuổi thọ đèn, tiết kiệm năng lượng và tăng độ an toàn cho người dùng.
1. Định nghĩa và cấu tạo cơ bản của mạch điện đèn tuýp LED
Mạch điện (driver) là bộ phận trung gian giữa nguồn cung cấp điện và bóng đèn LED. Các thành phần chính bao gồm:
- Bộ chỉnh lưu (Rectifier): Chuyển đổi điện áp AC sang DC.
- Bộ lọc (Filter): Loại bỏ nhiễu và ổn định điện áp DC.
- Bộ điều chỉnh dòng (Current Regulator): Đảm bảo dòng điện cung cấp cho LED luôn nằm trong giới hạn an toàn.
- Bộ bảo vệ (Protection Circuit): Ngăn ngừa quá áp, quá dòng, ngắn mạch và ngược pha.
- Mạch điều khiển (Control Circuit): Cho phép điều chỉnh độ sáng (dimming) và tương thích với các chuẩn dimming như TRIAC, 0‑10V, DALI…
Các driver LED thường được phân loại dựa trên công suất (W), loại dimming và dạng lắp đặt (đầu nguồn, gắn trực tiếp vào bóng đèn).
2. Các loại driver LED phổ biến
| Loại driver | Điện áp đầu vào | Điện áp đầu ra | Công suất | Dimming | Đặc điểm |
|---|---|---|---|---|---|
| Constant Current (CC) | AC 85‑265V | DC 12‑48V | 5‑150W | Không hoặc có (TRIAC) | Đảm bảo dòng ổn định, thích hợp cho dải LED dài |
| Constant Voltage (CV) | AC 85‑265V | DC 12‑24V | 5‑200W | Không hoặc có (0‑10V) | Được dùng cho dải LED có điện áp cố định |
| Integrated Driver | AC 85‑265V | N/A (được tích hợp trong bóng) | 3‑20W | Thường không | Thiết kế gọn, thay thế trực tiếp bóng truyền thống |
| Smart Driver | AC 85‑265V | DC 12‑48V | 5‑100W | DALI, Zigbee, Wi‑Fi | Hỗ trợ điều khiển từ xa, tự động điều chỉnh ánh sáng |
3. Lý do cần sử dụng driver LED thay vì kết nối trực tiếp vào nguồn
- Bảo vệ thiết bị: LED rất nhạy cảm với biến động điện áp; driver giúp giảm thiểu rủi ro hỏng hóc.
- Tiết kiệm năng lượng: Driver có hiệu suất chuyển đổi thường trên 90 %, giảm mất năng lượng so với các bộ chuyển đổi kém chất lượng.
- Độ ổn định ánh sáng: Giữ độ sáng đồng đều, tránh hiện tượng nhấp nháy khi nguồn điện không ổn định.
- Tuổi thọ kéo dài: Khi dòng điện luôn trong giới hạn, các chip LED không bị quá nhiệt, kéo dài thời gian sử dụng lên tới 50 000 giờ.
- An toàn điện: Các tính năng bảo vệ như ngắt nguồn khi quá tải, ngắn mạch giảm nguy cơ cháy nổ.
4. Các yếu tố cần xem xét khi lựa chọn driver cho đèn tuýp LED
4.1. Công suất và dòng điện
- Xác định công suất tổng của các bóng LED (W) và chọn driver có công suất lớn hơn ít nhất 20 % so với tổng công suất thực tế.
- Đối với driver Constant Current, chú ý tới giá trị dòng điện (mA) mà nhà sản xuất LED đề xuất (thường 350 mA, 700 mA, 1 A…).
4.2. Điện áp đầu ra
Có thể bạn quan tâm: Mạch Điều Khiển Độ Sáng Đèn Dùng Triac: Hướng Dẫn Chi Tiết
- Đối với dải LED, điện áp đầu ra phải khớp với điện áp danh định của dải (12 V hoặc 24 V thường gặp).
- Đối với bóng LED tích hợp, driver đã được thiết kế sẵn, chỉ cần kiểm tra điện áp đầu vào phù hợp.
4.3. Kiểu dimming
- Nếu muốn điều chỉnh độ sáng, chọn driver hỗ trợ TRIAC, 0‑10V, DALI hoặc Wi‑Fi tùy theo hệ thống điều khiển hiện có.
- Lưu ý rằng driver không hỗ trợ dimming sẽ không cho phép giảm độ sáng và có thể gây nhiễu nếu kết nối với công tắc dimmer.
4.4. Tiêu chuẩn an toàn và chứng nhận
- Tìm kiếm các chứng nhận CE, UL, TUV, RoHS để đảm bảo chất lượng và an toàn.
- Kiểm tra thông tin về IP rating nếu driver sẽ được lắp đặt ở nơi ẩm ướt (IP20, IP44…).

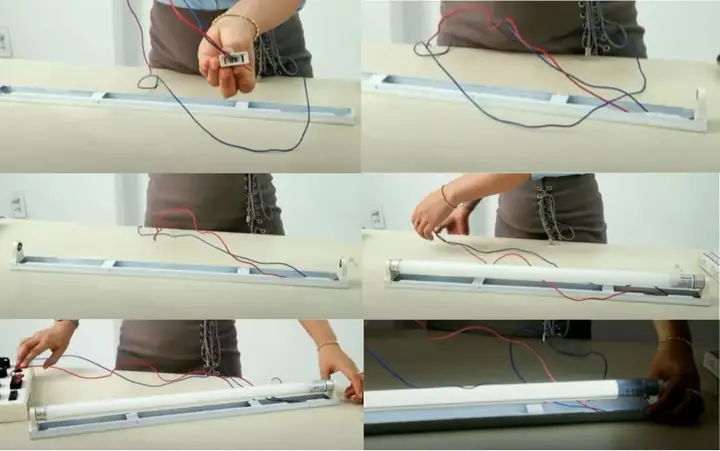

5. Quy trình lắp đặt mạch điện đèn tuýp LED an toàn
5.1. Chuẩn bị dụng cụ và vật tư
- Thước đo điện (multimeter) để kiểm tra điện áp và dòng điện.
- Kìm bấc, tua vít cách điện.
- Dây điện chịu nhiệt, cáp nối phù hợp với công suất.
- panasonicvn.com.vn – nguồn cung cấp driver chất lượng và phụ kiện điện an toàn.
5.2. Kiểm tra nguồn điện
- Đảm bảo nguồn điện đang tắt bằng cách cắt nguồn tại bảng điện chính.
- Sử dụng thước đo để xác nhận không còn điện áp trên dây cấp.
5.3. Kết nối driver với nguồn AC
- Dây cấp (Live & Neutral) được nối vào các đầu vào của driver, thường được ký hiệu L và N.
- Đối với driver có đầu nối Earth (PE), nối đúng theo chuẩn bảo vệ.
5.4. Kết nối driver với đèn LED
- Đối với driver Constant Current: Nối các dây + và – vào cực dương và cực âm của dải LED hoặc bóng LED.
- Kiểm tra lại polarity (độ dương/âm) để tránh lắp ngược gây hỏng LED.
5.5. Kiểm tra và khởi động
- Bật lại nguồn điện và quan sát đèn LED có sáng đều, không nhấp nháy.
- Dùng thước đo kiểm tra điện áp đầu ra của driver (đảm bảo đúng giá trị quy định).
- Nếu có dimming, thử điều chỉnh độ sáng để xác nhận tính năng hoạt động.

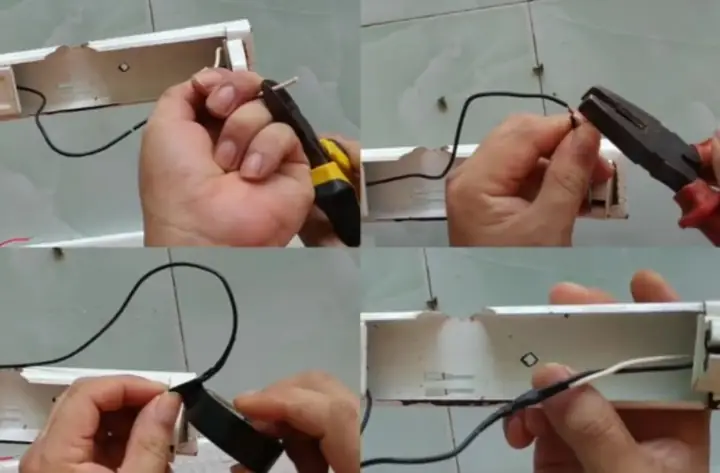

5.6. Hoàn thiện và bảo trì
- Bảo vệ các mối nối bằng băng keo điện hoặc ống co nhiệt.
- Đặt driver ở nơi thoáng khí, tránh nhiệt độ quá cao (>50 °C).
- Kiểm tra định kỳ (mỗi 6‑12 tháng) để phát hiện dấu hiệu hư hỏng như tiếng ồn, nhiệt độ tăng.
6. Các lỗi thường gặp và cách khắc phục
Có thể bạn quan tâm: Mạch Điều Khiển Đèn Nháy: Tổng Quan, Cách Hoạt Động Và Ứng Dụng Thực Tiễn
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn nhấp nháy | Driver không tương thích với dimmer, hoặc nguồn điện không ổn định | Thay driver sang loại non‑dimmable hoặc dùng dimmer phù hợp |
| Đèn không sáng | Kết nối ngược polarity, driver hỏng, hoặc công suất driver quá thấp | Kiểm tra polarity, tăng công suất driver, thay driver mới |
| Nhiệt độ driver quá cao | Lắp đặt trong không gian kín, công suất quá tải | Đặt driver ở vị trí thoáng, giảm tải hoặc dùng driver công suất lớn hơn |
| Tiếng ợt ợt | Nguồn điện có hài số cao, driver kém chất lượng | Sử dụng ổn áp hoặc mua driver có EMI filter tốt hơn |
7. Ưu, nhược điểm của các loại driver LED
7.1. Constant Current (CC)
- Ưu điểm: Đảm bảo dòng ổn định, phù hợp cho dải dài; giảm nguy cơ quá nhiệt.
- Nhược điểm: Không thích hợp với các thiết bị yêu cầu điện áp cố định; giá thành thường cao hơn.
7.2. Constant Voltage (CV)
- Ưu điểm: Dễ lắp đặt, phù hợp cho dải LED có điện áp cố định; chi phí thấp.
- Nhược điểm: Khi dài dải, điện áp giảm dần, có thể gây chênh lệch độ sáng.
7.3. Integrated Driver (tích hợp trong bóng)
- Ưu điểm: Thiết kế gọn, thay thế nhanh chóng, không cần mua driver riêng.
- Nhược điểm: Khó thay thế khi hỏng, không hỗ trợ dimming cao cấp.
7.4. Smart Driver
- Ưu điểm: Điều khiển từ xa, tích hợp sensor, tối ưu năng lượng.
- Nhược điểm: Giá cao, yêu cầu hạ tầng mạng (Zigbee, Wi‑Fi) hỗ trợ.
8. Ứng dụng thực tiễn của mạch điện đèn tuýp LED
- Chiếu sáng gia đình: Đèn trần, đèn bàn, dải LED trang trí. Driver giúp duy trì độ sáng đồng đều và giảm tiêu thụ điện năng.
- Văn phòng và thương mại: Hệ thống chiếu sáng công nghiệp, đèn panel, đèn downlight. Driver công suất lớn, thường có tính năng dimming để tạo không gian linh hoạt.
- Công nghiệp và kho bãi: Đèn high bay, đèn floodlight. Driver chịu tải cao, bảo vệ chống quá tải và ngắn mạch.
- Thực phẩm và y tế: Đèn LED chuyên dụng cung cấp ánh sáng chuẩn màu (CRI ≥ 90), driver ổn định giúp duy trì chất lượng ánh sáng quan trọng.
9. Các tiêu chuẩn và quy chuẩn liên quan
- IEC 60950‑1: An toàn thiết bị điện tử.
- IEC 62776: Yêu cầu cho driver LED.
- EN 60950‑1: Tiêu chuẩn châu Âu cho thiết bị điện.
- UL 8750: An toàn cho thiết bị LED.
- RoHS: Hạn chế chất độc hại trong linh kiện.
Việc tuân thủ các tiêu chuẩn này không chỉ bảo vệ người dùng mà còn giúp doanh nghiệp đáp ứng yêu cầu pháp lý khi đưa sản phẩm ra thị trường.
10. Lựa chọn thương hiệu và nguồn cung cấp đáng tin cậy
Khi mua driver LED, nên ưu tiên các nhà sản xuất có uy tín và được công nhận quốc tế. Một số thương hiệu nổi bật:
Có thể bạn quan tâm: Mạch Điều Khiển Đèn Led Quảng Cáo: Tổng Quan, Chức Năng Và Cách Lựa Chọn Phù Hợp
- Panasonic – Độ ổn định cao, chứng nhận UL, phù hợp cho môi trường công nghiệp.
- Mean Well – Dòng sản phẩm đa dạng, giá cả hợp lý, hỗ trợ nhiều chuẩn dimming.
- Philips – Tập trung vào hiệu suất năng lượng và độ bền.
- Osram – Đặc biệt mạnh ở driver cho chiếu sáng chuyên nghiệp.
Bạn có thể tham khảo và mua trực tiếp tại panasonicvn.com.vn, nơi cung cấp đầy đủ các loại driver LED chất lượng, kèm theo tư vấn kỹ thuật chi tiết.
11. Câu hỏi thường gặp (FAQ)
Q1: Có thể dùng driver LED cho đèn sợi đốt truyền thống không?
A: Không được. Đèn sợi đốt yêu cầu điện áp và dòng điện khác, việc dùng driver LED sẽ gây hỏng đèn và nguy cơ cháy nổ.
Q2: Driver LED có cần bảo trì định kỳ không?
A: Không cần bảo trì thường xuyên, nhưng nên kiểm tra nhiệt độ và các kết nối mỗi 6‑12 tháng để phát hiện sớm vấn đề.
Q3: Nếu muốn thay đổi độ sáng, có cần mua driver mới không?
A: Nếu driver hiện tại không hỗ trợ dimming, bạn cần thay sang driver có tính năng dimming phù hợp với hệ thống điều khiển (TRIAC, 0‑10V, DALI…).
Q4: Driver LED có thể hoạt động ở môi trường ẩm ướt?
A: Chỉ khi driver có chỉ số bảo vệ IP phù hợp (IP44 trở lên). Đối với môi trường ẩm ướt, nên lắp đặt trong hộp kín hoặc sử dụng driver có lớp bảo vệ chống nước.
Q5: Có nên mua driver có công suất lớn hơn nhu cầu thực tế?
A: Có thể, nhưng không nên quá lớn vì sẽ làm giảm hiệu suất chuyển đổi và tăng chi phí. Lựa chọn công suất lớn hơn 20 % so với tổng công suất LED là hợp lý.
12. Kết luận
Mạch điện đèn tuýp LED không chỉ là một bộ phận kỹ thuật mà còn là yếu tố quyết định cho hiệu suất, an toàn và tuổi thọ của toàn bộ hệ thống chiếu sáng. Khi hiểu rõ cấu tạo, các loại driver, và cách lắp đặt đúng chuẩn, bạn có thể tối ưu hóa chi phí năng lượng, giảm thiểu rủi ro hỏng hóc và tạo ra môi trường chiếu sáng ổn định, thân thiện với sức khỏe. Hãy lựa chọn driver phù hợp, tuân thủ các tiêu chuẩn an toàn và bảo trì định kỳ để tận hưởng ánh sáng LED lâu dài và hiệu quả.
