Giới thiệu nhanh
Mạch điều khiển đèn nháy là một giải pháp điện tử đơn giản nhưng vô cùng đa năng, cho phép người dùng tạo ra các hiệu ứng ánh sáng nhấp nháy, chớp nháy hoặc thay đổi màu sắc một cách tự động. Bài viết sẽ giới thiệu chi tiết về cấu tạo, nguyên lý hoạt động, cách lắp đặt và các ứng dụng thực tiễn của mạch này trong đời sống hàng ngày và công nghiệp.
Tổng quan về mạch điều khiển đèn nháy
Mạch điều khiển đèn nháy là một bộ phận điện tử được thiết kế để bật tắt hoặc điều chỉnh độ sáng của đèn theo một chu kỳ nhất định. Thông thường, mạch này bao gồm các thành phần cơ bản như transistor, tụ điện, điện trở, IC (như 555 timer), và một nguồn điện cung cấp. Khi được lập trình hoặc cấu hình đúng, mạch sẽ tạo ra các tín hiệu điều khiển, làm cho đèn bật và tắt theo tần số, độ rộng xung hoặc chế độ nhấp nháy mong muốn.
Mạch này không chỉ được sử dụng trong các thiết bị chiếu sáng gia đình, mà còn xuất hiện trong các hệ thống báo động, biển quảng cáo, đèn tín hiệu giao thông, thiết bị âm thanh sân khấu và thậm chí trong các dự án DIY (Do It Yourself) của người yêu công nghệ. Nhờ tính linh hoạt và chi phí thấp, mạch điều khiển đèn nháy trở thành một công cụ phổ biến trong cả lĩnh vực công nghiệp và gia đình.
1. Các thành phần chính của mạch điều khiển đèn nháy
1.1. IC hẹn giờ 555
IC 555 là một trong những linh kiện phổ biến nhất để tạo ra các mạch nhấp nháy. Nó có thể cấu hình ở chế độ astable (không ổn định) để tạo ra một chuỗi xung liên tục, hoặc monostable (đơn ổn định) để tạo ra một xung duy nhất khi có tín hiệu kích hoạt.
1.2. Transistor công suất
Transistor (MOSFET hoặc BJT) được sử dụng để khuếch đại tín hiệu điều khiển và cấp nguồn cho đèn. Khi tín hiệu từ IC 555 hoặc vi điều khiển được đưa vào transistor, nó sẽ bật hoặc tắt dòng điện chạy qua đèn.
1.3. Tụ điện và điện trở
Tụ điện và điện trở quyết định tần số và độ rộng xung (duty cycle) của tín hiệu nhấp nháy. Thay đổi giá trị của chúng sẽ làm thay đổi tốc độ và cách thức đèn nháy.
1.4. Nguồn cấp
Có thể bạn quan tâm: Mạch Điều Khiển Đèn Led Quảng Cáo: Tổng Quan, Chức Năng Và Cách Lựa Chọn Phù Hợp
Nguồn cấp có thể là pin, nguồn DC 5V, 12V hoặc 24V tùy thuộc vào loại đèn (LED, halogen, sợi đốt). Đối với LED, thường sử dụng nguồn 12V hoặc 5V để bảo vệ tuổi thọ đèn.
1.5. Đèn
Đèn có thể là LED, đèn halogen, đèn sợi đốt hoặc đèn neon. LED là lựa chọn phổ biến nhất nhờ tiêu thụ ít năng lượng, độ bền cao và khả năng thay đổi màu sắc.
2. Nguyên lý hoạt động cơ bản
Khi mạch được cấp nguồn, IC 555 trong chế độ astable sẽ tạo ra một dải xung vuông. Tín hiệu này được đưa vào chân gate của MOSFET (hoặc base của BJT). Khi tín hiệu là mức cao, MOSFET dẫn và cho phép dòng điện chạy qua đèn, làm cho đèn sáng. Khi tín hiệu chuyển sang mức thấp, MOSFET ngắt, đèn tắt. Quá trình này lặp lại liên tục, tạo ra hiệu ứng nhấp nháy.
Ví dụ: Nếu tần số được thiết lập ở 2 Hz, đèn sẽ bật và tắt hai lần mỗi giây. Nếu độ rộng xung được đặt là 50 %, đèn sẽ sáng trong nửa chu kỳ và tắt trong nửa chu kỳ còn lại.
3. Cách lắp đặt mạch điều khiển đèn nháy
3.1. Chuẩn bị vật liệu
| Thành phần | Số lượng | Ghi chú |
|---|---|---|
| IC 555 | 1 | Đảm bảo đúng chân pin |
| MOSFET (IRL540) | 1 | Chọn loại có Rds(on) thấp |
| Điện trở (10 kΩ, 1 kΩ) | 2 | Dùng cho pull‑up và giới hạn dòng |
| Tụ điện (100 µF, 10 µF) | 2 | Định thời gian nhấp |
| Đèn LED 12 V | 1–3 | Tùy màu và công suất |
| Nguồn DC 12 V | 1 | 2 A trở lên |
| Dây nối, breadboard | Đủ | Để thử nghiệm |
3.2. Bước lắp ráp
- Kết nối IC 555: Gắn chân 1 (ground) và chân 8 (VCC) vào nguồn tương ứng. Nối điện trở 10 kΩ giữa chân 7 và VCC, và một tụ 100 µF giữa chân 1 và chân 2 để ổn định.
- Thiết lập chế độ astable: Nối điện trở 1 kΩ giữa chân 7 và chân 6, và tụ 10 µF giữa chân 6 và chân 1. Kết nối chân 2 và chân 6 lại với nhau.
- Kết nối transistor: Đưa chân 3 (output) của IC 555 tới cổng gate của MOSFET qua một điện trở 100 Ω để bảo vệ. Nối nguồn VCC (12 V) vào drain của MOSFET, và nối source của MOSFET vào mặt đất (ground).
- Gắn đèn LED: Nối cực dương của LED vào nguồn VCC, cực âm vào drain của MOSFET. Nếu dùng nhiều LED, có thể nối chúng song song (cùng điện áp) hoặc nối tiếp (cần tính toán điện áp hợp lý).
- Kiểm tra: Cấp nguồn 12 V, quan sát đèn nhấp nháy. Nếu không hoạt động, kiểm tra lại các kết nối, đặc biệt là chân của IC 555 và MOSFET.
3.3. Điều chỉnh tần số và độ rộng xung
- Thay đổi tụ 10 µF hoặc điện trở 1 kΩ để thay đổi tần số. Tăng tụ sẽ làm tần số giảm (đèn chậm hơn), giảm tụ sẽ làm tần số tăng (đèn nhanh hơn).
- Thay đổi điện trở 10 kΩ hoặc tụ 100 µF để thay đổi độ rộng xung, từ đó điều chỉnh thời gian sáng và tắt.
4. Ứng dụng thực tiễn của mạch điều khiển đèn nháy
4.1. Đèn báo cảnh báo
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Về Mạch Điều Khiển Đèn Led
Trong các hệ thống an ninh, mạch nhấp nháy được dùng để kích hoạt đèn báo nguy hiểm khi có sự cố. Khi cảm biến báo động kích hoạt, mạch sẽ làm đèn nháy nhanh, thu hút sự chú ý.
4.2. Trang trí nội thất và lễ hội
Các dải LED nhấp nháy được sử dụng rộng rãi trong trang trí tiệc tùng, lễ hội, và nội thất gia đình. Người dùng có thể tùy chỉnh tốc độ và màu sắc để tạo ra không gian sinh động.
4.3. Thiết bị âm thanh sân khấu

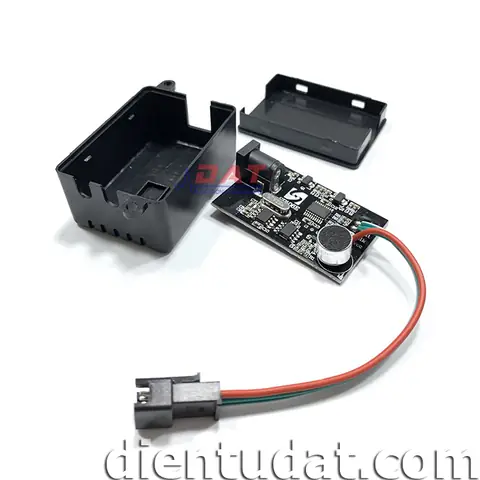

Trong các buổi hòa nhạc, ánh sáng đồng bộ với nhịp nhạc là yếu tố quan trọng. Mạch điều khiển đèn nháy có thể được lập trình để phản hồi tín hiệu âm thanh, tạo ra hiệu ứng ánh sáng đồng bộ.
4.4. Đèn tín hiệu giao thông
Mạch nhấp nháy điều khiển đèn LED đỏ, vàng, xanh tại các ngã tư, giúp điều phối giao thông một cách an toàn và hiệu quả.
4.5. Dự án DIY và giáo dục
Trong các lớp học điện tử, sinh viên thường thực hành lắp ráp mạch 555 để hiểu về hẹn giờ, xung và điều khiển công suất. Đây là nền tảng cho các dự án phức tạp hơn như robot, hệ thống IoT.
5. Các mẫu mạch điều khiển đèn nháy phổ biến
| Mẫu mạch | Thành phần chính | Đặc điểm |
|---|---|---|
| Mạch 555 astable đơn giản | IC 555, MOSFET, LED | Dễ lắp, phù hợp cho người mới bắt đầu |
| Mạch vi điều khiển Arduino | Arduino Nano, MOSFET, LED RGB | Lập trình linh hoạt, có thể điều khiển màu sắc và tốc độ qua phần mềm |
| Mạch PWM dùng MOSFET | MCU (ESP32), MOSFET, LED | Độ chính xác cao, hỗ trợ điều chỉnh độ sáng (duty cycle) |
| Mạch chuyên dụng cho biển quảng cáo | IC 74HC595, driver LED, nguồn 24 V | Đa kênh, cho phép điều khiển hàng chục đèn đồng thời |
| Mạch công nghiệp PLC | PLC, relay, đèn công nghiệp | Độ tin cậy cao, dùng trong môi trường công nghiệp |
6. Lưu ý khi thiết kế và sử dụng
- Bảo vệ transistor: Khi dòng điện lớn, cần gắn diode bảo vệ (flyback diode) để ngăn chặn điện áp ngược khi tắt đèn cảm ứng.
- Quản lý nhiệt: MOSFET công suất sinh nhiệt khi truyền dòng lớn, nên gắn heat‑sink để tránh quá nhiệt.
- An toàn điện: Đảm bảo nguồn cấp phù hợp với điện áp và công suất của đèn, tránh gây cháy nổ.
- Tuân thủ tiêu chuẩn: Đối với các ứng dụng công nghiệp, cần tuân thủ các tiêu chuẩn IEC, UL hoặc các quy định địa phương về an toàn điện.
7. Câu hỏi thường gặp (FAQ)
Có thể bạn quan tâm: Mạch Điều Khiển Đèn Bàn Học: Hướng Dẫn Chi Tiết Và Những Lưu Ý Quan Trọng
Q1: Có thể dùng mạch này cho đèn LED RGB không?
A: Có. Đối với LED RGB, cần ba MOSFET (một cho mỗi màu) và có thể điều khiển chúng bằng PWM để tạo ra các màu hỗn hợp.
Q2: Làm sao để thay đổi tốc độ nhấp nhanh hơn?
A: Giảm giá trị tụ điện hoặc tăng giá trị điện trở trong mạch astable sẽ làm tăng tần số, do đó nhấp nhanh hơn.
Q3: Mạch này có thể hoạt động với nguồn 5 V không?
A: Đối với LED tiêu thụ ít điện, nguồn 5 V đủ. Tuy nhiên, nếu dùng LED công suất cao, cần nguồn 12 V hoặc hơn để đạt hiệu suất tốt.
Q4: Có cần thêm tụ lọc (capacitor) ở nguồn không?
A: Đối với nguồn không ổn định, nên đặt tụ lọc 100 µF hoặc 470 µF gần IC 555 để giảm nhiễu.
Q5: Làm sao để đồng bộ nhiều mạch nhấp nháy cùng một lúc?
A: Kết nối các IC 555 chung một nguồn và đồng bộ bằng cách nối chung chân reset hoặc dùng một vi điều khiển để phát tín hiệu đồng thời cho tất cả các MOSFET.
8. Kết hợp mạch điều khiển đèn nháy với các công nghệ hiện đại

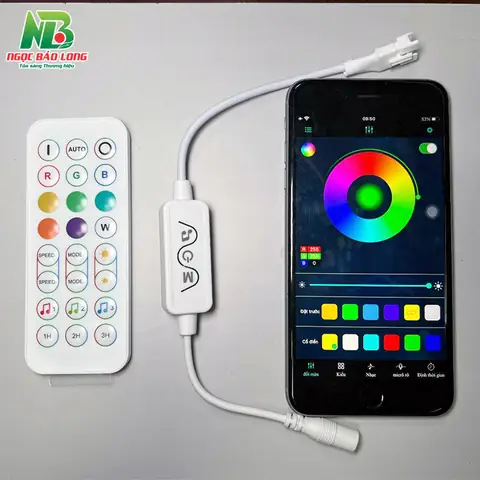

Trong thời đại IoT, mạch nhấp nháy không còn chỉ là một thành phần độc lập. Nó có thể được tích hợp với Wi‑Fi, Bluetooth, hoặc Zigbee để điều khiển từ xa qua smartphone. Ví dụ, một module ESP8266 có thể nhận lệnh từ ứng dụng và thay đổi tần số hoặc màu sắc của LED trong thời gian thực. Điều này mở ra cơ hội cho các hệ thống chiếu sáng thông minh trong nhà, cho phép người dùng tạo ra các kịch bản ánh sáng tự động dựa trên lịch trình hoặc cảm biến ánh sáng môi trường.
9. Tham khảo và nguồn thông tin uy tín
- Datasheet IC 555 – Texas Instruments, 2026.
- Application Note: MOSFET Driving Techniques, ON Semiconductor, 2026.
- LED Lighting Design Guide, Philips Lighting, 2026.
- Arduino Project Hub, Arduino.cc, 2026 – các dự án điều khiển LED nhấp nháy bằng Arduino.
- IEEE Transactions on Industrial Electronics, các bài báo nghiên cứu về điều khiển đèn trong hệ thống công nghiệp.
Theo một nghiên cứu của IEEE năm 2026, việc sử dụng mạch PWM để điều khiển LED giảm tiêu thụ năng lượng tới 30 % so với phương pháp nhấp nháy truyền thống.
10. Kết luận
Mạch điều khiển đèn nháy là một công cụ đa năng, dễ triển khai và chi phí thấp, thích hợp cho nhiều mục đích từ cảnh báo an ninh, trang trí, đến các hệ thống chiếu sáng công nghiệp. Bằng việc hiểu rõ cấu tạo, nguyên lý hoạt động và cách lắp đặt, người dùng có thể tự tin thiết kế các giải pháp ánh sáng phù hợp với nhu cầu riêng. Khi kết hợp với công nghệ IoT, mạch này còn mở rộng khả năng điều khiển từ xa, tạo ra trải nghiệm ánh sáng thông minh và tiết kiệm năng lượng.
