Mạch điều khiển đèn LED là thành phần quan trọng giúp người dùng quản lý ánh sáng một cách linh hoạt, tiết kiệm năng lượng và tối ưu hiệu ứng chiếu sáng cho không gian sống và làm việc. Bài viết dưới đây sẽ cung cấp cho bạn toàn bộ kiến thức cần thiết, từ khái niệm cơ bản, cấu tạo, cách lựa chọn linh kiện, tới quy trình lắp ráp và bảo trì, giúp bạn tự tin thực hiện dự án chiếu sáng LED ngay tại nhà.
Có thể bạn quan tâm: Mạch Vỗ Tay Bật Đèn Sáng: Nguyên Lý Và Cách Lắp Đặt
Tổng quan về mạch điều khiển đèn LED

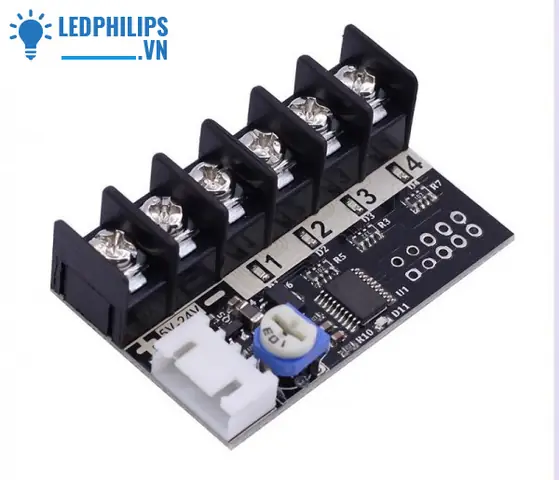

Mạch điều khiển đèn LED là một hệ thống điện tử gồm các thành phần như nguồn cấp, driver, công tắc, cảm biến và vi mạch điều khiển. Nhiệm vụ chính của nó là điều chỉnh điện áp, dòng điện và tần số cung cấp cho các bóng LED, từ đó kiểm soát độ sáng, màu sắc và hiệu ứng nhấp nháy. Nhờ có mạch điều khiển, LED có thể hoạt động ổn định, kéo dài tuổi thọ và giảm thiểu hiện tượng chớp nháy hay cháy nổ.
Lý do nên sử dụng mạch điều khiển cho đèn LED
- Tiết kiệm năng lượng: Điều chỉnh dòng điện phù hợp giúp giảm tiêu thụ điện so với việc nối trực tiếp LED vào nguồn.
- Tăng tuổi thọ: Giảm áp lực điện lên chip LED, hạn chế hiện tượng quá nhiệt.
- Đa dạng hiệu ứng: Cho phép tạo ra các chế độ nhấp nháy, dải màu, fade in/out, phù hợp với trang trí nội thất và sự kiện.
- Dễ dàng tích hợp: Có thể kết nối với cảm biến ánh sáng, chuyển đổi thời gian, hoặc điều khiển từ xa qua Bluetooth/Wi‑Fi.
Các thành phần chủ yếu của mạch điều khiển đèn LED
| Thành phần | Chức năng | Lưu ý khi lựa chọn |
|---|---|---|
| Nguồn cấp (Power Supply) | Cung cấp điện áp ổn định (12V, 24V, 48V…) | Chọn công suất phù hợp với tổng công suất LED |
| Driver LED | Điều chỉnh dòng điện cho LED | Đảm bảo hỗ trợ loại LED (điện áp/ dòng) và công suất |
| Vi điều khiển (MCU) | Lập trình các chế độ hoạt động | Thường dùng Arduino, ESP32, STM32 … |
| Công tắc & Relay | Bật/tắt, chuyển đổi chế độ | Relay cần chịu được dòng tải lớn |
| Cảm biến (Light, Motion) | Tự động bật/tắt hoặc điều chỉnh độ sáng | Lựa chọn cảm biến có độ nhạy và phản hồi nhanh |
| Bộ lọc & Chống nhiễu | Bảo vệ mạch khỏi nhiễu điện | Sử dụng tụ lọc, diodes, varistor |
Quy trình lắp ráp mạch điều khiển đèn LED
1. Xác định nhu cầu chiếu sáng và lựa chọn LED
Có thể bạn quan tâm: Mạch Điều Khiển Đèn Bàn Học: Hướng Dẫn Chi Tiết Và Những Lưu Ý Quan Trọng
- Công suất tổng: Tổng wattage của các bóng LED sẽ quyết định kích thước nguồn và driver.
- Màu sắc: Đỏ, xanh, trắng ấm, trắng lạnh… tùy vào mục đích sử dụng.
- Kiểu dáng: Dải LED, đèn chùm, đèn panel…
2. Chọn nguồn và driver phù hợp
- Đảm bảo điện áp đầu ra của nguồn khớp với điện áp hoạt động của LED.
- Driver nên có độ ổn định dòng 20‑30 mA cho mỗi chip LED (hoặc theo datasheet).
3. Thiết kế sơ đồ mạch
- Vẽ sơ đồ trên phần mềm như Fritzing, KiCad hoặc Eagle.
- Đặt các thành phần theo luồng: Nguồn → Driver → LED → Cảm biến → MCU.
- Thêm các tụ lọc (100 µF, 470 µF) ở đầu vào nguồn để giảm nhiễu.
4. Hàn nối và kiểm tra
- Sử dụng bàn hàn nhiệt độ 350 °C, hàn các chân trên board PCB hoặc breadboard.
- Kiểm tra độ nối bằng đồng hồ vạn năng, đảm bảo không có ngắn mạch.
- Kết nối đầu ra LED vào driver, chú ý cực dương/cực âm.
5. Lập trình vi điều khiển
- Cài đặt IDE (Arduino IDE, PlatformIO) và viết code điều khiển PWM (Pulse Width Modulation) để thay đổi độ sáng.
- Ví dụ đoạn mã Arduino đơn giản:
const int ledPin = 9; // PWM pin
void setup() { pinMode(ledPin, OUTPUT);
}
void loop() { for (int i = 0; i <= 255; i++) { // tăng độ sáng analogWrite(ledPin, i); delay(10); } for (int i = 255; i >= 0; i--) { // giảm độ sáng analogWrite(ledPin, i); delay(10); }
}
- Tải chương trình lên board qua cổng USB, kiểm tra hoạt động.
6. Kiểm tra chức năng cảm biến và relay
- Nếu sử dụng cảm biến ánh sáng, lập trình để khi độ sáng môi trường giảm dưới mức thiết lập, LED sẽ tự động bật lên.
- Đối với relay, kiểm tra khả năng chịu tải bằng cách nối một đoạn dây tải lớn và quan sát phản hồi.
7. Đóng gói và lắp đặt
- Đặt board vào vỏ nhựa hoặc kim loại có khả năng tản nhiệt.
- Đảm bảo cách điện và cách nhiệt phù hợp để tránh quá nhiệt.
- Gắn đèn LED vào vị trí mong muốn, kết nối với nguồn qua công tắc hoặc bộ điều khiển từ xa.

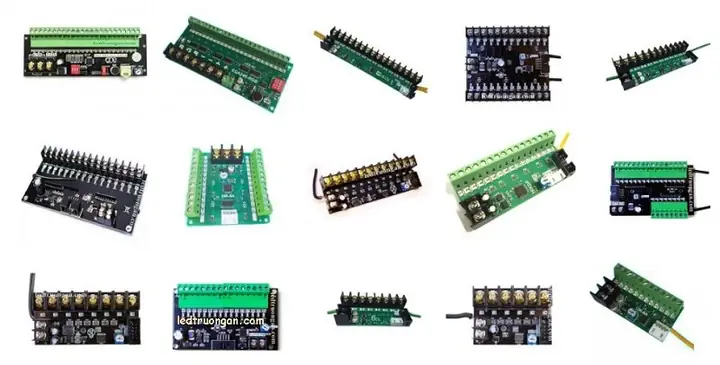

Một số mẫu mạch điều khiển LED phổ biến
Có thể bạn quan tâm: Hướng Dẫn Thiết Kế Và Lắp Đặt Mạch Điều Khiển Bóng Đèn Từ Xa Cho Ngôi Nhà Thông Minh
1. Mạch PWM điều khiển độ sáng
- Cấu trúc: Nguồn → MOSFET (IRLZ44N) → LED → PWM từ Arduino.
- Ưu điểm: Độ sáng mượt mà, dễ lập trình.
- Nhược điểm: Không hỗ trợ màu sắc đa dạng nếu chỉ dùng một kênh.
2. Mạch RGB LED với 3 kênh PWM
- Cấu trúc: Nguồn 12V → Driver ba kênh (R, G, B) → LED dải → 3 PWM từ ESP32.
- Ưu điểm: Tạo ra hàng ngàn màu sắc, thích hợp cho trang trí.
- Nhược điểm: Cần điều chỉnh cân bằng dòng cho từng màu để tránh lệch màu.
3. Mạch cảm biến ánh sáng tự động
- Cấu trúc: Nguồn → Photocell (LDR) → Comparator LM393 → Relay → LED.
- Ưu điểm: Tiết kiệm năng lượng, tự động bật/tắt.
- Nhược điểm: Độ nhạy phụ thuộc vào vị trí lắp LDR.
Lưu ý khi bảo trì và khắc phục sự cố
- Kiểm tra nguồn: Đảm bảo điện áp ổn định, không có sụt áp.
- Kiểm tra driver: Nếu LED nhấp nháy không đều, có thể driver bị hỏng.
- Kiểm tra kết nối: Hàn lại các chân bị lỏng hoặc có oxi.
- Vệ sinh tản nhiệt: Đảm bảo bộ tản nhiệt không bị bụi bám, tránh quá nhiệt.
- Cập nhật firmware: Đối với các board có Wi‑Fi/Bluetooth, cập nhật phần mềm để cải thiện tính năng.
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lựa chọn driver chất lượng và thực hiện đúng quy trình hàn nối là yếu tố quyết định độ ổn định và tuổi thọ của hệ thống mạch điều khiển đèn LED.
Các câu hỏi thường gặp (FAQ)
Có thể bạn quan tâm: Mạch Điều Chỉnh Độ Sáng Đèn Led 220v: Hướng Dẫn Chi Tiết Và Các Lưu Ý Quan Trọng
Q1: Tôi có thể sử dụng nguồn 5 V cho dải LED 12 V không?
A1: Không được. Nguồn phải khớp với điện áp danh định của LED; nếu dùng nguồn thấp hơn sẽ gây chập và giảm độ sáng.
Q2: PWM có ảnh hưởng đến tuổi thọ LED không?
A2: Khi tần số PWM đủ cao (≥1 kHz), ảnh hưởng tới tuổi thọ là không đáng kể. Tuy nhiên, tần số quá thấp có thể gây hiện tượng chớp mắt.
Q3: Tôi có nên dùng ổ cắm điện riêng cho mỗi dải LED?
A3: Đối với công suất lớn, nên chia nguồn thành các nhánh riêng để giảm tải và tránh sụt áp.
Q4: Cảm biến chuyển động có thể thay thế cảm biến ánh sáng?
A4: Có thể, nhưng chức năng sẽ khác: cảm biến chuyển động bật đèn khi phát hiện người, còn cảm biến ánh sáng điều chỉnh dựa vào mức sáng môi trường.
Kết luận
Việc hiểu và áp dụng đúng mạch điều khiển đèn LED không chỉ giúp bạn tạo ra những không gian chiếu sáng đa dạng, mà còn tối ưu hóa tiêu thụ năng lượng và kéo dài tuổi thọ cho các thiết bị LED. Từ việc lựa chọn nguồn, driver, đến thiết kế sơ đồ, lắp ráp và lập trình, mỗi bước đều đóng vai trò quan trọng. Hy vọng bài viết đã cung cấp đủ kiến thức và hướng dẫn thực tiễn để bạn tự tin triển khai dự án chiếu sáng LED của mình.
