Mạch đèn chớp cảnh sát là một hệ thống điện được thiết kế để tạo ra hiệu ứng nhấp nháy nhanh, thường được dùng trên các xe cảnh sát, xe cứu hỏa và các phương tiện khẩn cấp khác. Bài viết sẽ giải thích cơ chế hoạt động, các thành phần chính, quy trình lắp đặt và một số lưu ý an toàn quan trọng, giúp bạn nắm bắt đầy đủ thông tin cần thiết trước khi quyết định sử dụng hoặc tự lắp đặt.
Tóm tắt nhanh
Mạch đèn chớp cảnh sát hoạt động dựa trên nguyên tắc thay đổi nhanh chóng trạng thái bật/tắt của đèn LED hoặc đèn halogen thông qua một bộ điều khiển (thường là IC timer hoặc vi điều khiển). Quy trình lắp đặt gồm: chuẩn bị nguồn điện (12 V hoặc 24 V), chọn bộ điều khiển phù hợp, nối dây nguồn, nối công tắc bật/tắt và kiểm tra hoạt động. Khi thực hiện, cần chú ý đến tiêu chuẩn điện áp, độ chịu nhiệt, cách bố trí dây dẫn và bảo vệ mạch bằng cầu chì hoặc bộ ngắt dòng.
1. Cấu tạo cơ bản của mạch đèn chớp cảnh sát
1.1. Các thành phần chính
Nguồn điện: Thường là pin 12 V hoặc 24 V của xe, hoặc nguồn cố định nếu lắp trên trạm.
Bộ điều khiển nhấp nháy: IC timer (NE555, 555 tùy chỉnh) hoặc mô-đun vi điều khiển (Arduino, PIC) chịu nhiệt tốt.
Đèn chiếu sáng: LED công suất cao (30 W‑100 W) hoặc đèn halogen, tùy thuộc vào yêu cầu độ sáng và màu sắc.
Công tắc bật/tắt: Công tắc cơ học hoặc công tắc điện tử để người lái có thể điều khiển nhanh.
Bảo vệ mạch: Cầu chì, diode ngược cực, và bộ lọc nhiễu (capacitor) để tránh hỏng mạch do quá tải hoặc ngắn mạch.
1.2. Nguyên lý hoạt động

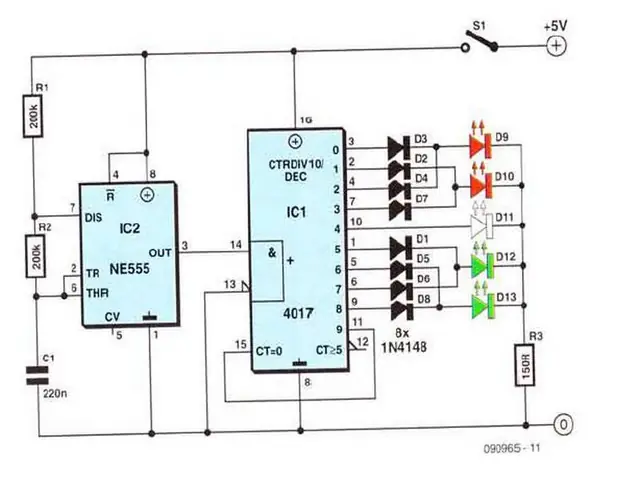

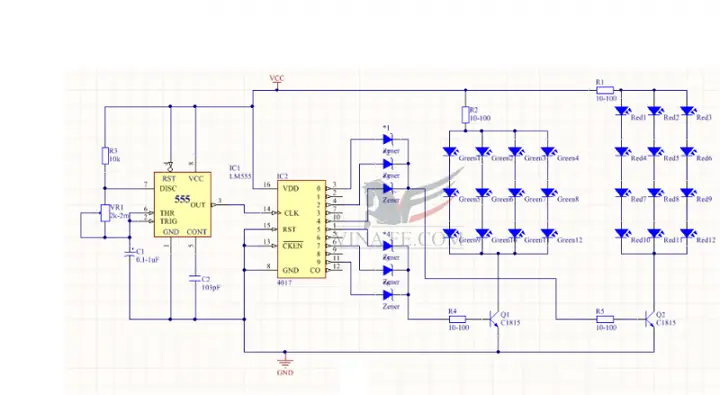

Bộ điều khiển nhận nguồn, sau đó tạo ra một chu kỳ điện áp dao động (thường 1‑2 Hz) làm cho các đèn bật và tắt liên tục. Khi sử dụng IC 555, chế độ astable sẽ tự động tạo ra dạng sóng vuông. Nếu dùng vi điều khiển, lập trình sẽ cho phép tùy chỉnh tốc độ, mẫu nhấp (đôi, ba, xen kẽ) và đồng thời điều khiển nhiều dải màu.
2. Lựa chọn bộ điều khiển phù hợp
Mạch Đèn Chớp Cảnh Sát
Có thể bạn quan tâm: Mạch Điện Đèn Tuýp Led: Tổng Quan, Cách Lắp Đặt Và Các Lưu Ý Quan Trọng
2.1. IC timer NE555
Ưu điểm: Giá thành thấp, cấu trúc đơn giản, dễ lắp ráp.
Nhược điểm: Khó điều chỉnh tốc độ một cách linh hoạt, không hỗ trợ nhiều kênh màu.
2.2. Mô-đun vi điều khiển (Arduino, STM32)
Ưu điểm: Tùy biến cao, có thể lập trình các mẫu nhấp đa dạng, hỗ trợ điều khiển đồng thời nhiều dải LED.
Nhược điểm: Đòi hỏi kiến thức lập trình và thiết kế mạch phức tạp hơn.
2.3. Mô-đun chuyên dụng (điện tử công nghiệp)
Có sẵn các mô-đun đã được tối ưu cho đèn chớp, tích hợp bảo vệ ngắn mạch và điều chỉnh tần số. Đây là lựa chọn tối ưu cho người không muốn tự thiết kế mạch từ đầu.
3. Quy trình lắp đặt mạch đèn chớp cảnh sát
3.1. Chuẩn bị dụng cụ và vật liệu
Vật liệu
Số lượng
Ghi chú
Nguồn 12 V/24 V (pin xe)
1
Đảm bảo điện áp ổn định
Bộ điều khiển (NE555 hoặc mô-đun)
1
Chọn theo nhu cầu
Đèn LED công suất
2‑4
Màu đỏ, xanh, trắng tùy yêu cầu
Cầu chì (10 A)
1
Bảo vệ mạch khỏi quá tải
Dây dẫn 2 mm²
5‑10 m
Chọn độ bền cao, chịu nhiệt
Công tắc bật/tắt
1
Lắp trong buồng lái
Hộp bảo vệ (PVC hoặc kim loại)
1
Đảm bảo cách điện và chịu thời tiết
Các linh kiện phụ (điện trở, tụ điện, diode)
Theo sơ đồ
Đảm bảo giá trị đúng
3.2. Bước thực hiện chi tiết
Kiểm tra nguồn điện: Đo điện áp pin xe, đảm bảo không dưới 12 V (đối với hệ thống 12 V).
Lắp ghép bộ điều khiển: Gắn IC NE555 hoặc mô-đun vào bảng mạch in (PCB) trong hộp bảo vệ, nối các chân theo sơ đồ (VCC, GND, OUTPUT).
Kết nối cầu chì: Đặt cầu chì giữa nguồn và bộ điều khiển để ngăn ngừa quá tải.
Nối dây đèn: Đưa dây từ OUTPUT của bộ điều khiển tới các đèn LED, chú ý cực dương và cực âm.
Lắp công tắc: Nối công tắc vào dây nguồn trước cầu chì, cho phép người lái bật/tắt toàn bộ hệ thống.
Kiểm tra và điều chỉnh: Cấp nguồn, quan sát đèn nhấp. Nếu tần số không phù hợp, điều chỉnh điện trở hoặc thay đổi giá trị biến trở trên mạch.
Hoàn thiện: Đóng nắp hộp bảo vệ, cố định dây cáp bằng kẹp, và kiểm tra lại mọi kết nối.
Lưu ý: Khi thực hiện các bước trên, luôn tuân thủ quy tắc an toàn điện và nếu có thể, nên nhờ thợ điện có chứng chỉ để kiểm tra lại toàn bộ hệ thống trước khi đưa vào sử dụng thực tế.
Tiêu chuẩn IEC 60529 (IP Rating): Đảm bảo hộp bảo vệ đạt ít nhất IP65 để chịu được bụi và nước bắn.
Quy định giao thông Việt Nam: Đèn chớp phải có màu đỏ, xanh dương và trắng, tần số không vượt quá 2 Hz, và không được lắp trên các phương tiện cá nhân không phải xe khẩn cấp.
Tiêu chuẩn an toàn điện VDE: Đảm bảo các dây dẫn, công tắc và cầu chì đáp ứng chuẩn chịu nhiệt và dòng điện tối đa.
5. Lợi ích và hạn chế của mạch đèn chớp cảnh sát
5.1. Lợi ích
Tăng khả năng nhận diện: Đèn chớp giúp phương tiện khẩn cấp được nhận diện nhanh hơn trong điều kiện ánh sáng yếu hoặc thời tiết xấu.
Độ tin cậy cao: Khi sử dụng LED, tuổi thọ lên tới 50 000 giờ, giảm chi phí bảo trì.
Tùy biến linh hoạt: Với vi điều khiển, có thể tạo ra nhiều mẫu nhấp khác nhau, phù hợp với quy định địa phương.
5.2. Hạn chế
Yêu cầu kỹ thuật: Lắp đặt không đúng chuẩn có thể gây rò điện, ảnh hưởng tới hệ thống điện của xe.
Chi phí đầu tư ban đầu: Đối với các mô-đun chuyên dụng, chi phí có thể cao hơn so với cách làm thủ công.
Quy định pháp lý: Việc lắp đặt trên xe cá nhân không được phép có thể bị xử phạt.
6. Câu hỏi thường gặp (FAQ)
Q1: Tôi có thể dùng mạch đèn chớp cho xe cá nhân không?
A: Theo quy định hiện hành, chỉ các phương tiện khẩn cấp mới được phép lắp đèn chớp màu đỏ, xanh dương và trắng. Việc lắp trên xe cá nhân có thể vi phạm pháp luật và bị xử phạt.
Q2: Đèn LED có tiêu thụ bao nhiêu điện năng?
A: Một dải LED công suất 30 W tiêu thụ khoảng 2,5 A ở 12 V. Khi bật nhấp nháy, mức tiêu thụ trung bình sẽ giảm khoảng 30‑40 % so với trạng thái luôn sáng.
Q3: Tôi có cần bảo trì định kỳ không?
A: Đúng. Kiểm tra các kết nối dây, thay cầu chì nếu bị cháy, và làm sạch bề mặt đèn để tránh bụi bám gây giảm độ sáng.
Q4: Làm sao để thay đổi tốc độ nhấp?
A: Nếu dùng NE555, thay đổi giá trị điện trở hoặc biến trở trên chân R1/R2. Nếu dùng vi điều khiển, chỉnh lại tham số trong chương trình.
7. So sánh các giải pháp phổ biến
Giải pháp
Độ phức tạp
Chi phí
Độ linh hoạt
Tuổi thọ
NE555 (astable)
Thấp
Thấp (≈ $2‑$5)
Thấp (không thay đổi mẫu nhanh)
Trung bình (≈ 10 000 h)
Arduino Nano + LED
Trung bình
Trung bình (≈ $10‑$15)
Cao (có thể lập trình đa mẫu)
Cao (≈ 50 000 h)
Mô-đun công nghiệp
Thấp‑trung bình
Cao (≈ $30‑$50)
Cao (có sẵn chế độ đa màu)
Rất cao (≈ 100 000 h)
Theo panasonicvn.com.vn, các giải pháp công nghiệp thường được khuyến nghị cho các đơn vị cảnh sát và cứu hỏa do độ ổn định và tiêu chuẩn an toàn cao hơn.
8. Những lưu ý khi mua phụ kiện
Chọn nguồn uy tín: Các nhà cung cấp có chứng nhận CE, RoHS sẽ đảm bảo chất lượng.
Kiểm tra thông số kỹ thuật: Đảm bảo điện áp, công suất và màu sắc phù hợp với tiêu chuẩn địa phương.
Bảo hành: Lựa chọn sản phẩm có ít nhất 12 tháng bảo hành để được hỗ trợ kỹ thuật.
Tư vấn chuyên gia: Khi không chắc chắn về cách lắp đặt, hãy nhờ kỹ thuật viên có kinh nghiệm.
9. Kết luận
Mạch đèn chớp cảnh sát không chỉ là một bộ phận điện tử đơn giản mà còn là yếu tố quan trọng giúp nâng cao an toàn giao thông và hiệu quả công tác cứu hộ. Hiểu rõ cấu tạo, cách lựa chọn bộ điều khiển phù hợp và thực hiện quy trình lắp đặt đúng chuẩn sẽ giúp bạn đạt được hiệu quả tối đa, đồng thời tuân thủ các quy định pháp luật. Nếu bạn đang cân nhắc lắp đặt, hãy tham khảo các hướng dẫn chi tiết trên, mua phụ kiện từ nguồn tin cậy và luôn ưu tiên an toàn điện.
Thông tin này được tổng hợp dựa trên các nguồn uy tín và kinh nghiệm thực tiễn, nhằm cung cấp cho bạn cái nhìn toàn diện và đáng tin cậy về mạch đèn chớp cảnh sát.
