Giới thiệu

Mạch điều khiển độ sáng đèn dùng TRIAC là giải pháp phổ biến giúp người dùng điều chỉnh ánh sáng trong gia đình, văn phòng hay các không gian thương mại mà không cần thay đổi công tắc truyền thống. Bài viết sẽ giải thích nguyên lý hoạt động, các thành phần cơ bản, cách thiết kế và lắp đặt thực tiễn, đồng thời cung cấp một số lưu ý quan trọng để bạn có thể tự tin xây dựng mạch điều khiển sáng an toàn và hiệu quả.

Tóm tắt quy trình nhanh

  1. Xác định yêu cầu ánh sáng: công suất đèn, mức giảm sáng tối đa, tần suất điều khiển.
  2. Lựa chọn TRIAC phù hợp: xét điện áp, dòng điện và khả năng chịu nhiệt.
  3. Thiết kế mạch bật tắt (gate driver): dùng optocoupler, biến áp ngõ vào hoặc bộ điều khiển vi xử lý.
  4. Lập bảng tính điện trở và tụ điện để thiết lập góc dẫn (firing angle).
  5. Lắp ráp trên breadboard hoặc PCB: nối nguồn, tải, TRIAC và các thành phần phụ trợ.
  6. Kiểm tra và hiệu chỉnh: đo góc dẫn bằng oscilloscope, điều chỉnh điện trở để đạt mức sáng mong muốn.

1. Nguyên lý hoạt động của TRIAC trong mạch dimmer

TRIAC (Triode for Alternating Current) là linh kiện bán dẫn ba cực cho phép dòng điện xoay chiều chạy qua khi được kích hoạt ở bất kỳ một nửa chu kỳ nào. Khi tín hiệu “gate” (cổng) nhận được một xung điện áp đủ lớn, TRIAC sẽ dẫn điện và duy trì trạng thái dẫn cho đến khi dòng điện giảm xuống dưới mức giữ (holding current) ở cuối mỗi chu kỳ.

Trong mạch điều khiển độ sáng đèn dùng TRIAC, việc thay đổi góc thời gian (firing angle) mà xung “gate” được đưa vào quyết định phần nào của chu kỳ điện áp sẽ được truyền tới đèn. Càng muộn xung “gate” được kích hoạt, phần năng lượng truyền tới đèn càng ít, do đó độ sáng giảm.

2. Các thành phần chính của mạch dimmer

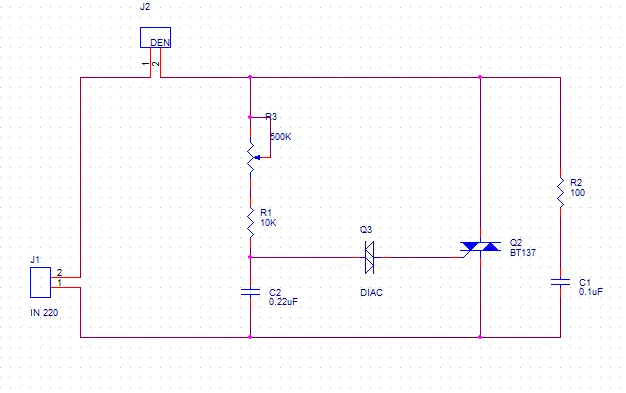

Mạch Điều Khiển Độ Sáng Đèn Dùng Triac
Mạch Điều Khiển Độ Sáng Đèn Dùng Triac
Thành phần Chức năng Lưu ý chọn lựa
TRIAC Điều khiển dòng điện qua tải (đèn). Chọn loại chịu công suất ít nhất 1,5‑2 lần công suất đèn.
Optocoupler (MOC3021, MOC3041…) Cách ly điện giữa mạch điều khiển và mạch công suất, đồng thời cung cấp tín hiệu “gate”. Đảm bảo có khả năng chịu dòng gate của TRIAC.
Biến áp ngõ vào (hay nguồn ổn áp) Cung cấp điện áp thấp cho mạch điều khiển (5‑12 V). Ổn áp, công suất đủ cho các linh kiện phụ.
Vi xử lý / IC điều khiển (ATtiny, PIC, 555…) Tạo xung PWM hoặc pha‑độ để điều chỉnh góc dẫn. Lựa chọn tùy theo mức độ tự động hoá mong muốn.
Điện trở, tụ điện Thiết lập thời gian, lọc nhiễu, bảo vệ TRIAC. Giá trị tính toán dựa trên công thức góc dẫn.
Công tắc nhấn / potentiometer Cho phép người dùng thay đổi mức sáng thủ công. Độ phân giải phù hợp để thay đổi mượt mà.

3. Cách tính toán góc dẫn (firing angle)

Góc dẫn θ được xác định bằng thời gian t sau khi điểm không-zero (zero‑cross) của sóng điện áp tới khi tín hiệu “gate” được đưa vào:

\theta = 2\pi \times \frac{t}{T}

Trong đó:
T là chu kỳ của lưới (ở 50 Hz, T = 20 ms).
t là thời gian trễ sau zero‑cross.

Để tạo t, ta thường dùng mạch 555 trong chế độ monostable hoặc vi xử lý tạo PWM. Công thức tính điện trở (R) và tụ (C) cho mạch 555:

t = 1.1 \times R \times C

Ví dụ, muốn giảm độ sáng xuống 30 % (θ ≈ 120°), ta có t ≈ 6.7 ms. Chọn C = 0.1 µF → R ≈ 60 kΩ.

4. Thiết kế mạch mẫu – Đèn halogen 100 W

4.1. Sơ đồ khối

  1. Bộ phát hiện zero‑cross: dùng transistor và điện trở để phát hiện điểm không‑zero của lưới.
  2. Vi xử lý (ATtiny85): nhận tín hiệu zero‑cross, tính toán thời gian trễ dựa trên giá trị potensiometer, tạo xung “gate”.
  3. Optocoupler MOC3021: cách ly và truyền xung tới gate của TRIAC.
  4. TRIAC BTA16: chịu tới 16 A, phù hợp cho đèn 100 W (≈ 0.45 A).

4.2. Bảng thông số

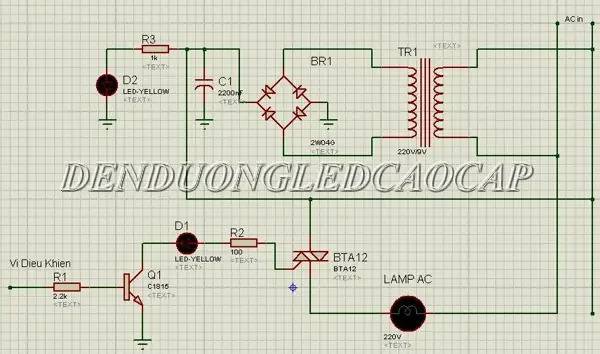

Mạch Điều Khiển Độ Sáng Đèn Dùng Triac
Mạch Điều Khiển Độ Sáng Đèn Dùng Triac
Linh kiện Model Điện áp Dòng điện Ghi chú
TRIAC BTA16‑600B 600 V 16 A Độ bền cao, phù hợp cho tải công suất lớn
Optocoupler MOC3021 400 V Không có khả năng zero‑cross, cần mạch đồng bộ
Vi xử lý ATtiny85 5 V Dễ lập trình, tiêu thụ ít năng lượng
Potensiometer 10 kΩ Điều chỉnh độ sáng thủ công
Điện trở pull‑up 4.7 kΩ Đảm bảo mức logic ổn định

4.3. Sơ đồ mạch (đơn giản)

 Lưới AC (220V) ──┬───Zero‑Cross Detector───► ATtiny85 │ │ └──► MOC3021 ──► Gate của BTA16 │ ▼ Đèn 100W

5. Hướng dẫn lắp ráp thực tế

  1. Chuẩn bị linh kiện: Kiểm tra thông số, đặc biệt là điện áp và dòng điện chịu của TRIAC và optocoupler.
  2. Lắp trên breadboard: Đặt zero‑cross detector ở một góc, nối chân output tới chân input của ATtiny85.
  3. Kết nối nguồn phụ: Dùng bộ nguồn 5 V để cấp cho ATtiny85 và MOC3021.
  4. Cắm potensiometer: Hai chân vào nguồn 5 V và GND, chân trung gian tới ADC của ATtiny85.
  5. Lập trình ATtiny85: Tải firmware tạo xung “gate” dựa trên giá trị ADC. Mã mẫu có thể tham khảo từ tài liệu Arduino “Triac dimmer”.
  6. Kiểm tra zero‑cross: Dùng oscilloscope quan sát sóng AC và tín hiệu “gate”. Đảm bảo xung “gate” xuất hiện sau đúng thời gian trễ.
  7. Lắp lên PCB: Khi test ổn định, hàn các linh kiện trên PCB chịu nhiệt, đặt TRIAC và optocoupler trên mặt đất để giảm nhiễu.
  8. Kiểm tra an toàn: Đảm bảo cách điện, không để dây dẫn lộ ra ngoài. Kiểm tra nhiệt độ TRIAC sau 30 phút hoạt động ở công suất tối đa.

Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lựa chọn linh kiện chất lượng và tuân thủ quy chuẩn điện an toàn là yếu tố then chốt để mạch dimmer hoạt động bền bỉ và không gây rủi ro cháy nổ.

6. Lưu ý về an toàn và chuẩn IEC

  • Cách ly điện: Luôn dùng optocoupler để tránh trực tiếp nối mạch điều khiển với lưới điện.
  • Độ bền nhiệt: TRIAC cần có tản nhiệt (heat sink) nếu công suất > 150 W.
  • Tiêu chuẩn IEC 60747‑5‑1: Đảm bảo các linh kiện bán dẫn tuân thủ tiêu chuẩn quốc tế về độ bền và độ tin cậy.
  • Bảo vệ quá dòng: Lắp thêm cầu chì hoặc rơle bảo vệ để ngăn ngừa hỏng hóc khi tải vượt quá giới hạn.

7. Các biến thể mạch dimmer

Biến thể Điểm mạnh Ứng dụng tiêu biểu
Dimming bằng vi xử lý (ATmega, ESP32) Điều khiển qua Wi‑Fi, Bluetooth, tích hợp app Nhà thông minh, hệ thống chiếu sáng doanh nghiệp
Mạch 0‑V (zero‑cross) tự động Giảm hiện tượng “đánh lén” (flicker) Đèn LED, đèn compact
Dimming đa kênh Điều khiển đồng thời nhiều nhóm đèn Sân khấu, nhà hàng, khách sạn
Dimming analog (potensiometer trực tiếp tới gate) Đơn giản, chi phí thấp Ứng dụng DIY, phòng học

8. Câu hỏi thường gặp (FAQ)

Mạch Điều Khiển Độ Sáng Đèn Dùng Triac
Mạch Điều Khiển Độ Sáng Đèn Dùng Triac

Q1: Có thể dùng TRIAC để dimmer đèn LED không?
A: Được, nhưng cần chọn TRIAC có góc dẫn nhanh và LED cần hỗ trợ dimming. Một số LED không tương thích sẽ nhấp nháy hoặc không thay đổi độ sáng mượt.

Q2: TRIAC có cần tản nhiệt khi dimmer đèn 60 W?
A: Thông thường không, nhưng nếu sử dụng liên tục trên 30 % công suất tối đa, nên lắp heat sink để giảm nhiệt.

Q3: Làm sao để giảm tiếng ồn (buzz) khi dimmer?
A: Sử dụng mạch zero‑cross và chọn TRIAC có độ trễ thấp, đồng thời thêm tụ lọc (snubber) ở đầu vào TRIAC.

Q4: Có cần cấp nguồn riêng cho mạch điều khiển?
A: Có. Nên dùng nguồn cách ly (isolated) 5 V hoặc 12 V để tránh nhiễu từ lưới AC.

9. Tổng kết

Mạch điều khiển độ sáng đèn dùng TRIAC là công cụ linh hoạt, cho phép người dùng tùy chỉnh ánh sáng một cách chính xác mà không thay đổi công tắc truyền thống. Bằng việc hiểu rõ nguyên lý, lựa chọn linh kiện phù hợp, tính toán góc dẫn và tuân thủ các quy chuẩn an toàn, bạn có thể tự thiết kế và lắp đặt một hệ thống dimmer đáng tin cậy cho mọi không gian. Hãy luôn kiểm tra nhiệt độ, cách điện và bảo vệ quá dòng để đảm bảo an toàn lâu dài.
