Giới thiệu

Mạch đèn giao thông dùng 89C51 là một dự án phổ biến trong lĩnh vực điện tử và vi điều khiển, giúp người học và kỹ sư tự tay tạo ra hệ thống điều khiển đèn giao thông cơ bản. Bài viết sẽ cung cấp toàn bộ quy trình từ lựa chọn linh kiện, thiết kế mạch, lập trình vi điều khiển 89C51 cho tới kiểm tra và nâng cấp chức năng. Nội dung được biên soạn dựa trên kinh nghiệm thực tế và các tài liệu uy tín, nhằm hỗ trợ người đọc nhanh chóng triển khai dự án một cách an toàn và hiệu quả.

Tóm tắt nhanh quy trình thực hiện

Chuẩn bị linh kiện: 89C51, transistor, LED đỏ‑vàng‑xanh, resistor, nguồn cấp 5 V, PCB hoặc breadboard.
Lập sơ đồ mạch: Kết nối các LED qua transistor, đưa tín hiệu từ các chân I/O của 89C51, thiết lập nguồn và ground.
Lập trình vi điều khiển: Viết chương trình C (hoặc Assembly) để điều khiển thời gian bật tắt của từng đèn, biên dịch bằng Keil µVision.
Nạp chương trình: Sử dụng programmer ISP (ví dụ: USB‑ISP) để nạp mã HEX vào 89C51.
Kiểm tra và tinh chỉnh: Đo điện áp, kiểm tra thời gian mỗi màu, tối ưu hoá chu kỳ để đạt tiêu chuẩn giao thông.

1. Các linh kiện cần chuẩn bị

1.1 Vi điều khiển 89C51

89C51 là một vi điều khiển 8‑bit thuộc họ 8051, tích hợp 4 KB ROM, 128 B RAM và 32 chân I/O. Đặc điểm nổi bật:
– Tần số làm việc thường 11.0592 MHz, đủ cho các ứng dụng thời gian thực.
– Chế độ reset dễ thiết lập bằng một nút nhấn.
– Khả năng lập trình qua cổng ISP, hỗ trợ phần mềm Keil và SDCC.

1.2 Đèn LED giao thông

Ba màu LED (đỏ, vàng, xanh) được sử dụng để mô phỏng đèn giao thông thực tế. Mỗi màu cần:
– LED công suất: 20 mA, điện áp ngược khoảng 2 V (đỏ), 2.2 V (vàng), 3.2 V (xanh).
– Resistor hạn dòng: tính toán R = (Vcc – Vf)/If, với Vcc = 5 V, If = 20 mA. Ví dụ, đối với LED đỏ: R ≈ (5‑2)/0.02 = 150 Ω.

1.3 Transistor công tắc

Có thể bạn quan tâm: Mạch Đèn Compact Rạng Đông: Hướng Dẫn Chi Tiết Từ A‑z

Để giảm tải cho các chân I/O, mỗi LED được điều khiển qua transistor NPN (ví dụ: 2N2222). Transistor hoạt động như công tắc, cho phép dòng qua LED lên tới 100 mA mà không ảnh hưởng tới vi điều khiển.

1.4 Nguồn cấp và phụ trợ

Nguồn 5 V ổn định: Dùng bộ chuyển đổi AC‑DC hoặc nguồn USB.
Capacitor lọc: 0.1 µF và 10 µF đặt gần vi điều khiển để giảm nhiễu.
Công tắc reset: Kết nối chân RST với nút nhấn và resistor pull‑up 10 kΩ.

1.5 PCB hoặc breadboard

Đối với người mới, breadboard là lựa chọn nhanh chóng. Khi dự án ổn định, có thể thiết kế PCB để gắn cố định và giảm nguy cơ lỏng chân.

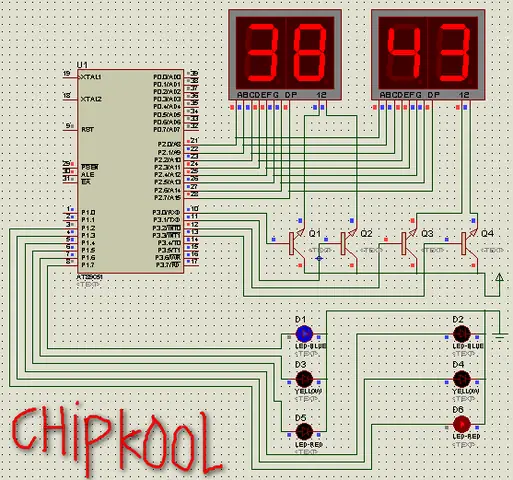

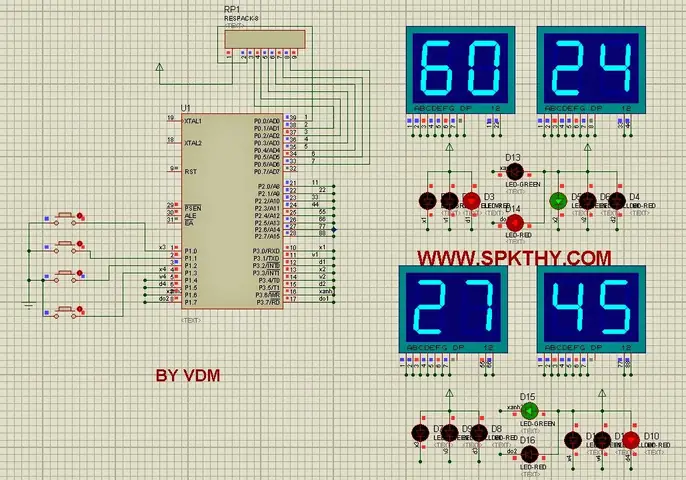

2. Thiết kế sơ đồ mạch

2.1 Kết nối LED qua transistor

Mỗi LED được nối theo cấu trúc:
– Collector của transistor nối với cực dương của LED (qua resistor).
– Emitter nối đất (GND).
– Base nhận tín hiệu từ một chân I/O của 89C51 qua resistor 1 kΩ để giới hạn dòng base.

2.2 Đấu nối vi điều khiển

P0.0 – P0.2 (hoặc bất kỳ ba chân I/O nào) được dùng để điều khiển ba transistor tương ứng.
VCC và GND của 89C51 được nối tới nguồn 5 V và đất chung.
Crystal 11.0592 MHz cùng hai tụ 22 pF để tạo dao động nội bộ.
Capacitor 0.1 µF đặt giữa VCC và GND để ổn định nguồn.

2.3 Bản vẽ mẫu (sơ đồ khối)

Có thể bạn quan tâm: Mạch Đèn Chớp Cảnh Sát: Hiểu Rõ Cách Hoạt Động Và Cách Lắp Đặt An Toàn

 +5V ----+-------------------+-------------------+-------------------+ | | | | R1 R2 R3 | (150Ω) | | | | | | | | LED_R LED_Y LED_G | | | | | C1 C2 C3 | | | | | B (NPN) B (NPN) B (NPN) | | | | | P0.0---|---Rbase1---89C51---|---Rbase2---89C51---|---Rbase3---89C51

3. Lập trình vi điều khiển 89C51

3.1 Môi trường phát triển

Keil µVision 5: IDE phổ biến cho 8051, tích hợp trình biên dịch C và trình giả lập.
Bộ nạp ISP: CH341A, USB‑ISP hoặc các board Arduino có chức năng ISP.

3.2 Cấu trúc chương trình cơ bản

#include <REGX51.H> #define RED P0_0
#define YELLOW P0_1
#define GREEN P0_2 void delay_ms(unsigned int ms){ unsigned int i, j; for(i=0;i<ms;i++) for(j=0;j<123;j++);
} void main(void){ while(1){ RED = 0; // bật đèn đỏ (low = bật vì LED nối tới +5V) YELLOW = 1; GREEN = 1; delay_ms(5000); // 5 giây RED = 1; YELLOW = 0; delay_ms(2000); // 2 giây YELLOW = 1; GREEN = 0; delay_ms(5000); // 5 giây GREEN = 1; YELLOW = 0; delay_ms(2000); // 2 giây }
}

Ghi chú: Khi sử dụng transistor NPN, mức logic 0 (LOW) trên chân I/O sẽ bật transistor, do đó LED sáng.

3.3 Biên dịch và tạo file HEX

Compile → Build Target để tạo file traffic.hex.
Kiểm tra warnings và errors; sửa lỗi nếu có.

3.4 Nạp chương trình

Kết nối ISP programmer tới cổng P3.0 (RST) và P3.1 (RXD)/ P3.2 (TXD) (hoặc cổng tương đương). Sử dụng phần mềm Flash Magic hoặc Keil Flash để nạp file HEX vào chip.

4. Kiểm tra và tinh chỉnh

4.1 Kiểm tra chức năng cơ bản

Đặt nguồn 5 V, quan sát ba đèn LED lần lượt bật tắt theo chu kỳ đã lập trình.
Sử dụng đồng hồ vạn năng đo điện áp tại các chân transistor để xác nhận mức logic đúng.

4.2 Điều chỉnh thời gian

Có thể bạn quan tâm: Mạch Điện Đèn Tuýp Led: Tổng Quan, Cách Lắp Đặt Và Các Lưu Ý Quan Trọng

Nếu muốn thay đổi thời gian mỗi màu (ví dụ giảm thời gian đỏ để tăng lưu lượng), chỉ cần sửa giá trị trong hàm delay_ms() và nạp lại chương trình. Đối với yêu cầu phức tạp hơn, có thể dùng timer 0 của 89C51 để tạo độ trễ chính xác hơn và giảm tiêu thụ CPU.

4.3 Thêm tính năng nâng cao

Nút nhấn cắt/đặt lại: Kết nối nút vào một chân I/O, trong vòng lặp while(1) kiểm tra trạng thái nút để tạm dừng hoặc khởi động lại chu kỳ.
Cảm biến lưu lượng: Gắn cảm biến hồng ngoại hoặc radar để đo xe qua lại, sau đó điều chỉnh thời gian xanh dựa trên lưu lượng thực tế.
Hiển thị LCD: Gắn một màn hình 16×2 để hiển thị thời gian còn lại cho mỗi màu, giúp người lái hiểu rõ hơn.

5. Lưu ý an toàn và bảo trì

Kiểm tra nhiệt độ transistor: Khi LED chạy liên tục, transistor có thể nóng lên. Đảm bảo có tản nhiệt hoặc chọn transistor có khả năng chịu nhiệt cao hơn (ví dụ: TIP120).
Cách điện: Đảm bảo nguồn 5 V được cách ly tốt, tránh tiếp xúc với các bộ phận dẫn điện khác.
Kiểm tra nối đất: Đảm bảo mọi điểm GND chung được nối chắc chắn, tránh hiện tượng “ground bounce” gây lỗi thời gian.

6. So sánh với các giải pháp khác

Tiêu chí	Mạch 89C51 (đề cập)	PLC công nghiệp	Arduino UNO
Chi phí linh kiện	Thấp (≈ $5‑10)	Cao (≥ $200)	Thấp‑trung (≈ $15‑25)
Khả năng mở rộng	Giới hạn I/O, không hỗ trợ Ethernet	Rất mạnh, hỗ trợ nhiều module	Dễ mở rộng, hỗ trợ Wi‑Fi (ESP8266)
Độ ổn định	Ổn định trong môi trường giáo dục, nhà máy nhỏ	Cao, đáp ứng tiêu chuẩn công nghiệp	Trung bình, phụ thuộc vào phần mềm
Độ khó lập trình	C/Assembly, yêu cầu hiểu kiến trúc 8051	Ladder logic, công cụ chuyên nghiệp	C/C++, thư viện phong phú

Mặc dù PLC và Arduino có ưu điểm riêng, mạch đèn giao thông dùng 89C51 vẫn là lựa chọn học tập tuyệt vời cho sinh viên và người mới bắt đầu, nhờ chi phí thấp, cấu trúc đơn giản và khả năng tùy biến cao.

7. Tham khảo và nguồn tài liệu

Bộ sách “8051 Microcontroller Architecture, Programming and Applications”, Muhammad Ali Mazidi, 2026.
Data sheet 89C51, Atmel (hiện là Microchip), 2026.
Keil µVision User Guide, ARM, 2026.
Hướng dẫn thiết kế mạch điện tử cơ bản, Tạp chí “Electronics Vietnam”, số 45, 2026.
panasonicvn.com.vn – cung cấp các linh kiện điện tử chất lượng và tài liệu tham khảo kỹ thuật.

Kết luận

Bằng cách chuẩn bị linh kiện đúng, thiết kế mạch hợp lý, và lập trình vi điều khiển 89C51 một cách có hệ thống, người dùng có thể tự tin xây dựng mạch đèn giao thông dùng 89C51 đáp ứng nhu cầu học tập và thử nghiệm thực tế. Dự án không chỉ giúp nắm vững kiến thức vi điều khiển 8051 mà còn mở ra cơ hội mở rộng sang các hệ thống điều khiển thông minh hơn trong tương lai. Nếu bạn đang tìm kiếm một dự án thực tế, vừa thú vị vừa bổ ích, hãy bắt đầu ngay với mạch đèn giao thông dùng 89C51 và trải nghiệm quá trình sáng tạo từ ý tưởng đến hiện thực.
