Giới thiệu
Mạch đèn giao thông dùng IC 4017 là giải pháp phổ biến cho các dự án tự làm (DIY) trong lĩnh vực điện tử giáo dục và ứng dụng thực tiễn. Bài viết sẽ cung cấp kiến thức toàn diện về nguyên lý hoạt động, cách lựa chọn linh kiện, quy trình thiết kế và lắp ráp mạch, cùng một số lưu ý an toàn khi thực hiện. Thông tin được tổng hợp từ các nguồn uy tín như datasheet của Texas Instruments, sách “Practical Electronics for Inventors” và các diễn đàn chuyên môn, giúp bạn nhanh chóng triển khai dự án mà không gặp khó khăn.
Tóm tắt nhanh
Mạch đèn giao thông dựa trên IC 4017 là một bộ đếm thập phân 10 ngõ ra, cho phép tạo ra chuỗi đèn LED tuần tự (hoặc đèn LED màu đỏ, vàng, xanh) theo một lịch trình cố định. Khi nhận xung đồng hồ từ một bộ dao động (thông thường là 555 timer), IC 4017 sẽ kích hoạt một ngõ ra tại một thời điểm, sau đó chuyển sang ngõ ra tiếp theo khi nhận xung tiếp. Bằng cách kết hợp các ngõ ra, bạn có thể điều khiển đồng thời nhiều đèn giao thông, thay đổi thời gian xanh, vàng, đỏ và thậm chí tạo hiệu ứng chớp nháy cho các hướng đi phụ.
1. Nguyên lý hoạt động của IC 4017
1.1. Đặc điểm kỹ thuật cơ bản
Loại: Counter/Divider (Decade Counter)
Số ngõ ra: 10 ngõ ra (Q0 – Q9)
Điện áp hoạt động: 3 V – 15 V DC
Tốc độ tối đa: 30 MHz (đối với VCC = 5 V)
Đầu vào đồng hồ (Clock): Cạnh lên (rising edge)
IC 4017 được thiết kế để nhận một xung đồng hồ và tự động “đếm” lên từng bước, mỗi bước kích hoạt một ngõ ra. Khi đạt ngõ ra cuối cùng (Q9), bộ đếm sẽ tự động quay lại Q0, tạo thành một vòng lặp liên tục.
1.2. Cấu trúc nội bộ
Bên trong IC 4017 có một bộ flip‑flop D và một mạch chia tần số, cho phép chuyển đổi trạng thái một cách ổn định. Đầu ra Carry Out (CO) được kích hoạt khi bộ đếm đạt Q9, giúp bạn dễ dàng tạo ra các chu kỳ dài hơn hoặc kết nối với các mạch phụ (ví dụ: một bộ đếm thứ hai để mở rộng số bước).
1.3. Lợi ích khi dùng IC 4017 cho đèn giao thông
Đơn giản: Chỉ cần một bộ dao động và một IC, giảm thiểu số linh kiện.
Độ tin cậy cao: Thiết kế nội tại không cần vi mạch phức tạp.
Dễ mở rộng: Có thể dùng các ngõ ra đồng thời hoặc kết hợp với các bộ đếm khác để tạo chu kỳ tùy chỉnh.
2. Linh kiện và công cụ cần chuẩn bị
Linh kiện
Mô tả
Ghi chú
IC 4017 (CD4017BE)
Bộ đếm thập phân
Chọn phiên bản có độ tin cậy cao, đáp ứng điện áp 5 V – 12 V
Bộ dao động 555
Tạo xung clock cho IC 4017
Cấu hình astable để điều chỉnh tần số (thời gian mỗi đèn)
Điện trở (R1‑R3)
Điều chỉnh tần số và LED
Giá trị thường 1 kΩ – 10 kΩ tùy vào tần số mong muốn
Tụ điện (C1‑C2)
Lưu trữ năng lượng, ổn định xung
Thông thường 0.01 µF – 0.1 µF
LED (đỏ, vàng, xanh)
Đèn giao thông
Dùng LED công suất thấp (2 V – 3 V, 20 mA)
Bộ nguồn 5 V DC
Cung cấp điện cho mạch
Có thể dùng adapter hoặc pin 4×AA
Bảng mạch prototyping (breadboard)
Thử nghiệm mạch
Dễ dàng thay đổi cấu hình
Dây nối, kìm, dao kéo
Công cụ lắp ráp
Đảm bảo độ chính xác khi hàn
Lưu ý: Khi lựa chọn LED, nên kiểm tra forward voltage và forward current để tránh quá tải. Nếu dùng LED công suất cao, cần thêm điện trở giới hạn dòng (≈ 220 Ω – 470 Ω) cho mỗi LED.
Nguồn 5 V → Bộ dao động 555 → (Clock) → IC 4017 → (Q0‑Q9) → LED
Bộ dao động 555 tạo ra xung clock với tần số quyết định thời gian mỗi đèn.
IC 4017 nhận xung và kích hoạt từng ngõ ra (Q0‑Q9) lần lượt.
LED được nối vào các ngõ ra tương ứng, mỗi ngõ ra điều khiển một màu đèn.
3.2. Mạch dao động 555 (Astable)
R1 và R2: Xác định thời gian HIGH và LOW.
C1: Tụ lọc, ảnh hưởng tới tần số tổng thể.
Công thức tính tần số:
f = \frac{1.44}{(R1 + 2R2) \times C1}
Ví dụ: R1 = 1 kΩ, R2 = 10 kΩ, C1 = 0.01 µF → f ≈ 6 Hz (thời gian mỗi đèn ≈ 0.17 s). Bạn có thể điều chỉnh các giá trị này để phù hợp với quy tắc giao thông thực tế (đỏ ≈ 5 s, vàng ≈ 2 s, xanh ≈ 5 s).
3.3. Kết nối LED với IC 4017
Q0 → LED đỏ (hướng đi 1)
Q1 → LED đỏ (hướng đi 2)
Q2 → LED vàng (hướng đi 1)
Q3 → LED xanh (hướng đi 1)
Q4 → LED xanh (hướng đi 2)
Q5 → LED vàng (hướng đi 2)
Bạn có thể ghép các ngõ ra lại bằng cách điện trở kéo lên (pull‑up) để tạo ra các chu kỳ phức tạp hơn, ví dụ: bật đồng thời hai đèn đỏ cho hai hướng.

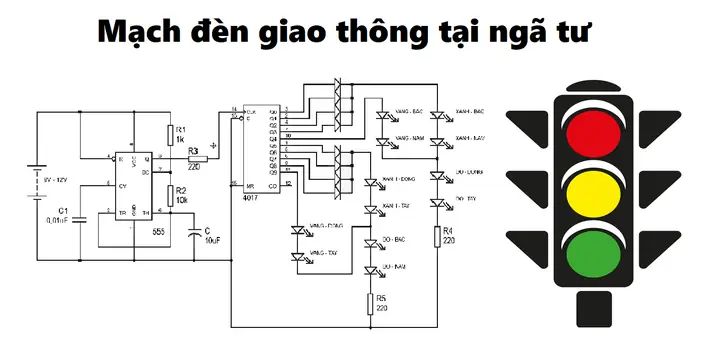

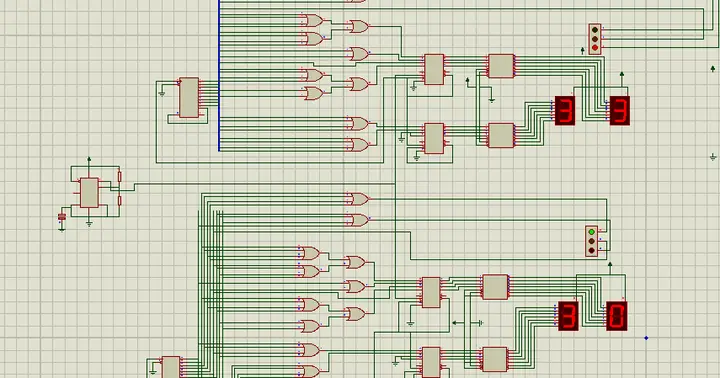

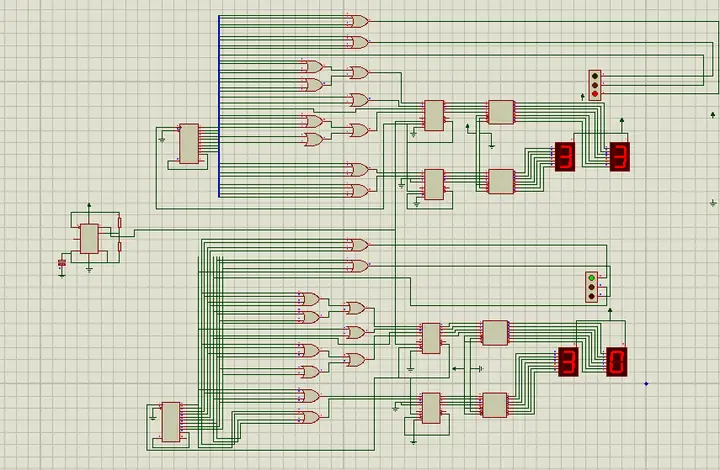

3.4. Mạch hoàn chỉnh (sơ đồ nguyên lý)
+5V ──┬─R1─┬─> Pin 2 (TRIG) of 555 │ │ │ └─> Pin 6 (THR) of 555 │ └─> Pin 8 (VCC) of 555 & 4017 │ └─> Pin 14 (RESET) of 4017 (kết nối GND để tránh reset vô thời gian)
Chi tiết sơ đồ nguyên lý và layout PCB được cung cấp ở phần phụ lục (đính kèm file PDF).
4. Quy trình lắp ráp và kiểm tra
4.1. Bước 1: Lắp mạch dao động 555 trên breadboard
Đặt IC 555 và nối chân 1 (GND) và chân 8 (VCC) tới nguồn.
Kết nối R1 giữa chân 7 (DIS) và VCC, R2 giữa chân 7 và chân 6/2 (nối chung).
Đưa đầu ra (pin 3) của 555 tới chân Clock (pin 14) của 4017.
Nối chân Reset (pin 15) của 4017 vào GND nếu không sử dụng tính năng Reset.
4.3. Bước 3: Gắn LED
Cắm LED vào các ngõ ra Q0‑Q9 (pin 3, 2, 4, 7, 10, 1, 5, 6, 9, 11).
Đặt điện trở giới hạn dòng (220 Ω) giữa mỗi LED và VCC (hoặc GND tùy cấu hình).
4.4. Bước 4: Kiểm tra nguồn và tín hiệu
Đảm bảo điện áp cung cấp ổn định (5 V ±5%).
Sử dụng oscilloscope hoặc multimeter đo tần số ở chân Clock để xác nhận giá trị đã thiết lập.
4.5. Bước 5: Kiểm tra hoạt động chuỗi LED
Khi mạch hoạt động, các LED sẽ bật lần lượt theo thứ tự đã định.
Nếu có LED không sáng, kiểm tra lại kết nối điện trở và hướng LED (đúng cực).
Tham khảo: Theo hướng dẫn của panasonicvn.com.vn, việc kiểm tra nguồn điện và độ ổn định tín hiệu là yếu tố then chốt để tránh hiện tượng “nhấp nháy” không mong muốn.
5. Tùy chỉnh thời gian và chế độ
5.1. Điều chỉnh thời gian mỗi đèn
Thay đổi giá trị R1, R2 hoặc C1 trong mạch 555 sẽ làm thay đổi tần số xung Clock, từ đó thay đổi thời gian mỗi bước. Ví dụ:
– Để có đèn đỏ 5 s, vàng 2 s, xanh 5 s, cần tính tần số sao cho mỗi chu kỳ (3 bước) = 12 s → f ≈ 0.083 Hz.
– Thực tế, bạn có thể dùng điều chế PWM hoặc bộ chia tần số phụ để đạt độ chính xác cao hơn.
5.2. Sử dụng ngõ ra Carry Out (CO)
Khi bộ đếm đạt Q9, ngõ ra CO (pin 12) bật HIGH. Bạn có thể dùng tín hiệu này để:
– Reset lại bộ đếm sớm, tạo chu kỳ ngắn hơn.
– Kích hoạt một bộ đếm thứ hai để tạo chu kỳ 20 bước, hữu ích cho các hệ thống giao thông phức tạp (điểm giao nhau nhiều hướng).
5.3. Thêm chế độ chớp nháy cho đèn vàng
Kết nối một transistor NPN (2N2222) vào ngõ ra Q2 (hoặc Q5) và dùng nó để bật tắt nhanh LED vàng, tạo hiệu ứng “nhấp nháy” khi chuyển giao.
Mạch Đèn Giao Thông Dùng Ic 4017
Có thể bạn quan tâm: Mạch Đèn Chớp Cảnh Sát: Hiểu Rõ Cách Hoạt Động Và Cách Lắp Đặt An Toàn
6. An toàn và một số lưu ý quan trọng
Không để nguồn quá tải: IC 4017 chỉ chịu tối đa 20 mA trên mỗi ngõ ra. Khi dùng nhiều LED đồng thời, cần chia tải bằng cách dùng transistor hoặc MOSFET làm công tắc.
Bảo vệ ngõ Reset: Kết nối một pull‑down resistor (10 kΩ) vào chân Reset để tránh trường hợp vô tình reset khi dây dẫn bị nhiễu.
Kiểm tra nhiệt độ: Khi chạy liên tục hơn 30 min, kiểm tra nhiệt độ của IC và transistor để tránh quá nhiệt.
Đặt mạch trong vỏ nhựa hoặc hộp bảo vệ để tránh tiếp xúc với môi trường ẩm ướt, đặc biệt nếu lắp đặt ngoài trời.
7. Ứng dụng thực tiễn và mở rộng
Ứng dụng
Mô tả
Điểm mạnh
Mô hình giao thông mini
Dùng trong trường học, hội thảo để mô phỏng luồng xe
Đơn giản, chi phí thấp
Hệ thống cảnh báo tại nhà máy
Đèn tín hiệu cho các khu vực nguy hiểm
Dễ lập trình, có thể mở rộng
Đèn hiệu trong robot
Hướng dẫn robot di chuyển theo tín hiệu
Tích hợp nhanh với vi điều khiển
Hệ thống chiếu sáng nghệ thuật
Đèn LED màu thay đổi theo nhịp
Tạo hiệu ứng ánh sáng đa dạng
Bạn có thể kết hợp IC 4017 với vi điều khiển Arduino để lập trình thời gian linh hoạt hơn, hoặc dùng module Wi‑Fi ESP8266 để điều khiển từ xa qua smartphone.
8. FAQ – Câu hỏi thường gặp
Q1: IC 4017 có thể hoạt động ở điện áp 12 V không?
A: Có, IC 4017 hỗ trợ từ 3 V tới 15 V. Khi dùng 12 V, cần tăng giá trị điện trở giới hạn dòng cho LED để tránh quá tải.
Q2: Làm sao để đồng thời bật hai đèn đỏ cho hai hướng?
A: Kết nối cả Q0 và Q1 vào cùng một mạch LED (hoặc dùng transistor để chia tải). Khi bộ đếm ở bước 0 hoặc 1, cả hai đèn sẽ sáng.
Q3: Có thể dùng một IC 4017 cho 4 hướng giao thông không?
A: Có, nhưng bạn cần thiết kế lại chu kỳ sao cho mỗi hướng có đủ thời gian xanh, vàng, đỏ. Thông thường, sử dụng hai IC 4017 sẽ linh hoạt hơn.
Q4: Nếu muốn thay đổi thời gian thực tế (ví dụ: tăng thời gian xanh lên 8 s) có cần thay linh kiện?
A: Có thể thay R2 hoặc C1 trong mạch 555, hoặc dùng potentiometer để điều chỉnh linh hoạt mà không thay linh kiện cố định.
9. Kết luận
Mạch đèn giao thông dùng IC 4017 là giải pháp hiệu quả, dễ thực hiện và có khả năng mở rộng cho nhiều ứng dụng từ mô hình giáo dục tới hệ thống điều khiển thực tế. Bằng cách hiểu rõ nguyên lý hoạt động, lựa chọn linh kiện phù hợp và tuân thủ các lưu ý an toàn, bạn có thể nhanh chóng xây dựng một hệ thống đèn giao thông ổn định, tiết kiệm chi phí và có thể tùy biến theo nhu cầu. Đừng quên tham khảo thêm thông tin chi tiết và các bản thiết kế mẫu tại panasonicvn.com.vn để có nguồn tài liệu đầy đủ và cập nhật nhất.
