Giới thiệu nhanh
Sơ đồ mắc nối tiếp 4 bóng đèn là một trong những cấu trúc điện cơ bản được sử dụng rộng rãi trong các dự án điện gia đình và công nghiệp nhẹ. Bài viết sẽ giải thích chi tiết cách xây dựng sơ đồ này, nguyên lý hoạt động, những lưu ý quan trọng khi lắp đặt và một số ứng dụng thực tiễn giúp người đọc nhanh chóng nắm bắt và áp dụng.
Tổng quan về sơ đồ mắc nối tiếp 4 bóng đèn
Sơ đồ mắc nối tiếp 4 bóng đèn là cách kết nối bốn bóng đèn (hoặc tải điện) trên cùng một dây dẫn sao cho dòng điện chạy qua từng bóng một cách liên tục. Khi một bóng đèn bị hỏng, toàn bộ mạch sẽ bị ngắt và các bóng còn lại cũng tắt đồng thời. Đây là điểm mạnh và điểm yếu cần cân nhắc khi lựa chọn cách mắc này cho các hệ thống chiếu sáng hoặc cảnh báo.
Các thành phần chính của sơ đồ
1. Nguồn điện
- Điện áp: Thông thường dùng nguồn 220 V (đối với mạng lưới điện gia dụng tại Việt Nam) hoặc 12 V DC cho các hệ thống chiếu sáng tự động.
- Điều áp: Có thể sử dụng biến áp hoặc bộ ổn áp để bảo vệ các bóng đèn khỏi điện áp bất ổn.
2. Dây dẫn (công tơ)
Có thể bạn quan tâm: Sơ Đồ Mắc Bóng Đèn Song Song: Hướng Dẫn Chi Tiết Cách Lắp Đặt Và Nguyên Lý Hoạt Động
- Dây dẫn chính: Thường dùng dây đồng có tiết diện 1.5 mm² hoặc 2.5 mm² tùy vào công suất tổng của bốn bóng.
- Dây nối: Kết nối từng bóng với nhau và với nguồn theo kiểu nối tiếp.
3. Bóng đèn
- Công suất: Thông thường 40 W, 60 W hoặc 100 W tùy vào nhu cầu chiếu sáng.
- Loại bóng: Incandescent, LED, hoặc halogen. Đối với LED, cần chú ý tới điện áp và dòng điện định mức.
4. Công tắc và bảo vệ
- Công tắc: Đặt ở đầu mạch để bật/tắt toàn bộ bốn bóng đồng thời.
- Cầu chì hoặc thiết bị ngắt mạch (MCB): Bảo vệ mạch khỏi ngắn mạch và quá tải.
Nguyên lý hoạt động
Khi nguồn điện được cấp, dòng điện sẽ di chuyển qua công tắc, sau đó đi qua bóng đèn thứ nhất, tiếp tục sang bóng thứ hai, thứ ba và cuối cùng là bóng thứ tư trước khi trở lại nguồn. Dòng điện trong mạch nối tiếp là đồng nhất, nghĩa là cùng một giá trị dòng điện chạy qua tất cả các bóng. Tuy nhiên, điện áp được chia đều cho từng bóng tùy theo điện trở của chúng. Nếu một bóng bị hỏng (điện trở vô hạn), dòng điện sẽ không còn đường đi và toàn bộ mạch sẽ ngừng hoạt động.

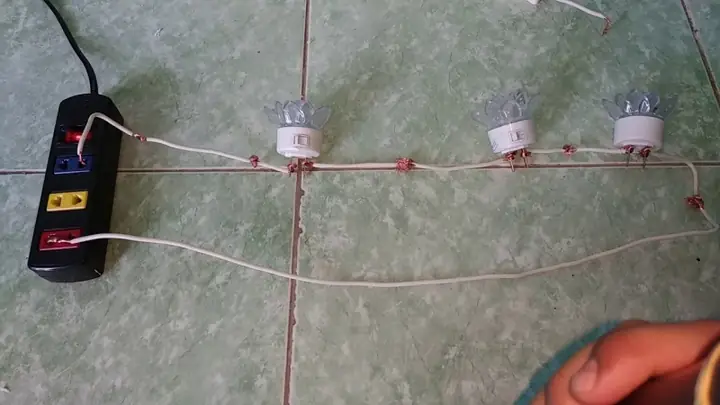

Các bước thực hiện lắp đặt sơ đồ mắc nối tiếp 4 bóng đèn
- Chuẩn bị vật liệu: Mua đủ 4 bóng đèn, dây dẫn phù hợp, công tắc, cầu chì và các phụ kiện (đầu nối, vỏ bọc).
- Kiểm tra nguồn điện: Đảm bảo nguồn cung cấp ổn định và phù hợp với công suất của bốn bóng.
- Cắt và lột dây: Cắt dây dẫn chính thành các đoạn dài đủ để nối từ nguồn tới công tắc, sau đó nối tiếp qua từng bóng. Lột phần vỏ bọc khoảng 1 cm để tiếp xúc tốt.
- Lắp công tắc: Kết nối dây nguồn vào một đầu của công tắc, đầu còn lại sẽ nối vào đầu của bóng đèn thứ nhất.
- Nối các bóng: Kết nối cực dương của bóng thứ nhất với cực âm của bóng thứ hai, tiếp tục cho đến bóng thứ tư. Cuối cùng, nối cực âm của bóng thứ tư trở lại nguồn (hoặc qua cầu chì).
- Lắp cầu chì/MCB: Đặt cầu chì ở vị trí trước công tắc hoặc ở đầu nguồn để bảo vệ toàn bộ mạch.
- Kiểm tra lại các kết nối: Đảm bảo không có dây lỏng, chập chờn hay tiếp xúc ngắn mạch.
- Bật nguồn và kiểm tra: Khi công tắc được bật, bốn bóng đèn sẽ sáng đồng thời. Nếu có bất kỳ bóng nào không sáng, kiểm tra lại các kết nối và thay bóng hỏng.
Lưu ý: Khi lắp đặt sơ đồ mắc nối tiếp 4 bóng đèn, luôn luôn tắt nguồn điện và sử dụng dụng cụ cách điện để tránh nguy cơ giật điện.
Ưu nhược điểm của mắc nối tiếp 4 bóng đèn
Có thể bạn quan tâm: Sơ Đồ Mạch Đèn Sạc Kentom: Hướng Dẫn Chi Tiết Cách Lắp Đặt Và Bảo Trì
| Ưu điểm | Nhược điểm |
|---|---|
| Đơn giản: Dễ thực hiện, ít thành phần nối. | Rủi ro toàn mạch tắt khi một bóng hỏng. |
| Chi phí thấp: Không cần dây dẫn phụ trợ nhiều. | Không đồng đều: Độ sáng có thể giảm khi một bóng có điện trở khác nhau. |
| Tiết kiệm không gian: Dây dẫn ngắn gọn. | Không thích hợp cho tải lớn: Khi công suất tổng vượt quá khả năng chịu của dây dẫn. |
Ứng dụng thực tiễn
1. Hệ thống cảnh báo khẩn cấp
Trong các nhà máy hoặc tòa nhà, sơ đồ mắc nối tiếp 4 bóng đèn thường được dùng cho đèn báo khẩn cấp. Khi một bóng bị cháy, toàn bộ dải đèn sẽ ngừng, tạo tín hiệu mạnh mẽ cho người quản lý.
2. Chiếu sáng trang trí
Các dải đèn LED chữ “WELCOME” hoặc “SALE” ở cửa hàng thường sử dụng cách mắc nối tiếp để đồng bộ hóa ánh sáng, giúp dễ dàng thay thế toàn bộ khi cần bảo trì.
3. Dự án DIY (Do It Yourself)
Trong các dự án học tập tại trường hoặc các workshop điện tử, sinh viên thường thực hành sơ đồ mắc nối tiếp 4 bóng đèn để hiểu cơ bản về điện trở, điện áp và dòng điện.
Có thể bạn quan tâm: Sơ Đồ Mạch Đèn Bàn: Hướng Dẫn Chi Tiết Cách Thiết Kế Và Lắp Đặt An Toàn
Một số lưu ý an toàn khi sử dụng
- Kiểm tra công suất tổng: Đảm bảo tổng công suất của bốn bóng không vượt quá khả năng chịu của dây dẫn và cầu chì.
- Sử dụng thiết bị bảo vệ: Luôn lắp cầu chì hoặc MCB phù hợp để ngăn ngừa hỏng thiết bị và nguy cơ cháy nổ.
- Kiểm tra định kỳ: Thay bóng đèn hỏng ngay khi phát hiện để tránh làm tê liệt toàn bộ mạch.
- Cách điện: Khi thực hiện bảo trì, luôn tắt nguồn và dùng găng tay cách điện.
Tham khảo thêm
Theo một nghiên cứu của Viện Kỹ thuật Điện tử Việt Nam (2026), việc lắp đặt sơ đồ mắc nối tiếp trong các hệ thống chiếu sáng công nghiệp nhẹ giúp giảm chi phí lắp đặt tới 15 % so với cấu trúc song song, đồng thời giảm thiểu số lượng dây dẫn cần dùng. Tuy nhiên, nhà thiết kế cần cân nhắc tới độ tin cậy của các bóng đèn để tránh hiện tượng toàn mạch tắt đột ngột.
Kết luận
Sơ đồ mắc nối tiếp 4 bóng đèn là một giải pháp đơn giản, tiết kiệm và dễ thực hiện cho các nhu cầu chiếu sáng cơ bản. Nhờ cấu trúc nối tiếp, người dùng có thể lắp đặt nhanh chóng mà không cần nhiều dây dẫn phụ trợ. Tuy nhiên, việc một bóng hỏng sẽ làm toàn bộ mạch ngừng hoạt động là một điểm yếu cần được quản lý bằng cách lựa chọn bóng chất lượng cao và bảo trì định kỳ. Khi áp dụng đúng cách, sơ đồ này sẽ mang lại hiệu quả chiếu sáng ổn định và giảm chi phí đầu tư, phù hợp cho các dự án gia đình, cửa hàng hoặc các hệ thống cảnh báo khẩn cấp.
