Sơ đồ mạch đèn sạc Kentom là bản thiết kế điện tử cho phép người dùng kết nối nguồn điện, công tắc, bóng đèn và cổng sạc một cách an toàn và hiệu quả. Bài viết này sẽ cung cấp cho bạn toàn bộ thông tin cần thiết, từ nguyên lý hoạt động, cách đọc sơ đồ, quy trình lắp đặt, đến các lưu ý bảo trì, giúp bạn tự tin thực hiện dự án DIY hoặc hỗ trợ thợ điện trong các công trình nhà ở và thương mại.
Tóm tắt nhanh quy trình thực hiện
Hiểu cấu trúc sơ đồ – xác định các thành phần chính: nguồn điện, công tắc, cầu chì, bộ chuyển đổi, đèn và cổng sạc.
Chuẩn bị vật liệu – mua các linh kiện đúng thông số (điện áp, công suất) và dụng cụ cần thiết.
Lắp dây và kết nối – thực hiện theo thứ tự: nguồn → cầu chì → công tắc → bộ chuyển đổi → đèn → cổng sạc.
Kiểm tra an toàn – đo điện áp, kiểm tra nối đất, kiểm tra hoạt động của công tắc và cổng sạc.
Bảo trì định kỳ – kiểm tra chập, thay cầu chì, làm sạch các kết nối để duy trì hiệu suất.
1. Tổng quan về sơ đồ mạch đèn sạc Kentom
1.1. Thành phần cơ bản
Nguồn điện (230V AC): Cung cấp năng lượng cho toàn bộ mạch.
Cầu chì bảo vệ (10A – 15A): Ngăn ngừa quá tải và ngắn mạch.
Công tắc (ON/OFF): Điều khiển nguồn tới đèn và cổng sạc.
Bộ chuyển đổi (AC‑DC): Chuyển đổi điện áp xoay chiều thành điện áp một chiều ổn định (5V hoặc 9V) cho cổng sạc.
Đèn LED hoặc halogen: Chiếu sáng, thường có công suất 5W‑10W.
Cổng sạc USB (Type‑C hoặc micro‑USB): Cung cấp năng lượng cho thiết bị di động.
Nối đất (Earth): Đảm bảo an toàn cho người dùng và thiết bị.
1.2. Nguyên lý hoạt động
Khi công tắc được bật, điện năng từ lưới sẽ đi qua cầu chì, sau đó tới bộ chuyển đổi. Bộ chuyển đổi cung cấp điện áp một chiều cho cổng sạc, đồng thời cho nguồn cho đèn. Khi công tắc tắt, cả đèn và cổng sạc đều ngừng nhận điện, giúp tiết kiệm năng lượng và giảm nguy cơ rò rỉ điện.

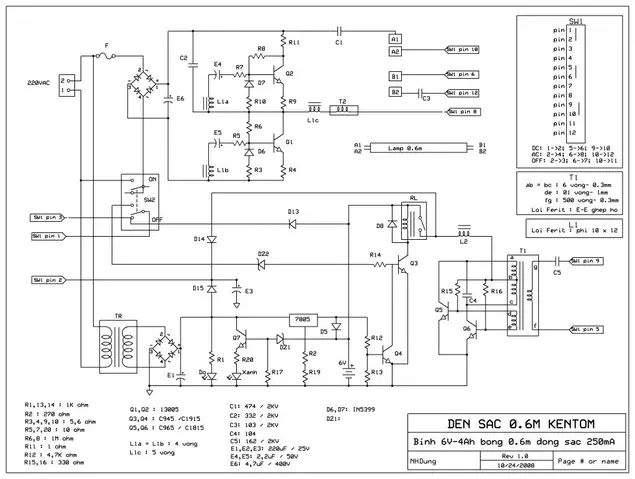

Sơ Đồ Mạch Đèn Sạc Kentom
Có thể bạn quan tâm: Sơ Đồ Mạch Đèn Bàn: Hướng Dẫn Chi Tiết Cách Thiết Kế Và Lắp Đặt An Toàn
2. Cách đọc và hiểu sơ đồ mạch
2.1. Ký hiệu điện tử thường gặp
Ký hiệu
Tên thành phần
Ghi chú
Ⓜ︎
Nguồn AC
Thường ký hiệu 230V
ⓕ
Cầu chì
Giá trị Ampe‑r (A) ghi trên thiết bị
Ⓢ
Công tắc
ON/OFF, thường là SPST
ⓓ
Bộ chuyển đổi
AC‑DC, công suất (W) ghi trên nhãn
Ⓛ
Đèn
LED hoặc halogen, công suất (W)
ⓤ
Cổng sạc USB
5V/2A hoặc 9V/2A tùy chuẩn
ⓔ
Nối đất
Đấu nối xanh lá hoặc vàng
2.2. Đọc luồng điện
Bắt đầu từ ký hiệu Ⓜ︎ (nguồn).
Tiếp theo đi qua ⓕ (cầu chì) – kiểm tra giá trị bảo vệ.
Sau đó tới Ⓢ (công tắc) – xác định vị trí lắp đặt (tường hoặc công tắc công cộng).
Tiếp đến ⓓ (bộ chuyển đổi) – chú ý điện áp ra (5V/9V) và công suất tối đa.
Rẽ nhánh sang Ⓛ (đèn) và ⓤ (cổng sạc) – các nhánh này thường song song, chia sẻ nguồn một chiều.
Cuối cùng là ⓔ (nối đất) – nối vào dây đất của hệ thống điện.
3. Quy trình lắp đặt thực tế
3.1. Chuẩn bị dụng cụ và vật liệu
Dụng cụ cắt, gỡ, bấm đầu dây (cutter, stripper, crimper).
Kìm, tua vít, búa cao su.
Dây điện đa năng (2.5 mm² cho AC, 1.5 mm² cho DC).
Cầu chì, công tắc, bộ chuyển đổi, đèn LED, cổng sạc USB.
Hộp đựng mạch (có khả năng chịu nhiệt và chống ẩm).
3.2. Bước lắp đặt chi tiết
Bước 1: Đánh giá vị trí lắp đặt
Xác định khoảng cách từ nguồn điện tới vị trí cần đặt đèn và cổng sạc.
Đảm bảo có không gian đủ cho hộp mạch và các dây dẫn.
Bước 2: Lắp đặt cầu chì và công tắc
Gắn cầu chì vào ngõ ra nguồn, nối dây đen (L) và trắng (N).
Gắn công tắc sau cầu chì, kết nối dây đỏ (L) vào đầu vào công tắc, dây đen (N) giữ nguyên.
Bước 3: Kết nối bộ chuyển đổi
Đưa dây AC từ công tắc tới đầu vào của bộ chuyển đổi.
Kiểm tra polarity (đầu vào L và N) để tránh lỗi.
Bước 4: Gắn đèn và cổng sạc
Nối đầu ra DC của bộ chuyển đổi tới đèn LED và cổng sạc theo sơ đồ song song.
Đảm bảo sử dụng dây có đủ tiết diện để chịu tải (tối thiểu 1.5 mm²).
Bước 5: Nối đất
Kết nối dây xanh lá từ khung kim loại của hộp mạch tới hệ thống nối đất của ngôi nhà.
Bước 6: Kiểm tra và chạy thử
Dùng đồng hồ đo đa năng kiểm tra điện áp tại các điểm:
AC tại đầu vào cầu chì (230V).
DC tại đầu ra bộ chuyển đổi (5V/9V).
Bật công tắc, kiểm tra đèn sáng và cổng sạc hoạt động (có thể sạc điện thoại thử).
Bước 7: Hoàn thiện
Đóng nắp hộp mạch, cố định các dây bằng kẹp dây.
Dán nhãn mô tả công suất, điện áp, và cảnh báo an toàn trên hộp.
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lắp đặt đúng chuẩn giúp giảm thiểu nguy cơ chập điện và kéo dài tuổi thọ của thiết bị.
Q1: Có cần dùng cầu ngắt tự động (RCD) cho mạch này không?
A: Đối với môi trường gia đình, việc lắp RCD ở bảng điện chính đã đủ bảo vệ. Tuy nhiên, nếu mạch được lắp trong khu vực ẩm ướt, việc bổ sung RCD sẽ tăng cường an toàn.
Q2: Có thể thay đổi công suất đèn mà không thay đổi bộ chuyển đổi?
A: Được, miễn là công suất tổng của đèn không vượt quá công suất tối đa của bộ chuyển đổi (thường 10W‑15W). Nếu vượt, cần nâng cấp bộ chuyển đổi.
Q3: Cổng sạc USB có hỗ trợ chuẩn nhanh (Quick Charge)?
A: Để hỗ trợ Quick Charge, bộ chuyển đổi phải có chức năng điều chỉnh điện áp (5V‑9V‑12V) và dòng điện lên tới 3A. Sơ đồ cơ bản chỉ cung cấp 5V/2A, nếu cần chuẩn nhanh, cần thay bộ chuyển đổi chuyên dụng.
7. Kết luận
Sơ đồ mạch đèn sạc Kentom cung cấp một giải pháp đơn giản, chi phí hợp lý và dễ tùy biến cho việc chiếu sáng và sạc thiết bị trong không gian gia đình hoặc thương mại. Khi hiểu rõ cấu trúc, cách đọc sơ đồ và thực hiện các bước lắp đặt an toàn, người dùng có thể tự tin triển khai dự án mà không cần phụ thuộc vào dịch vụ chuyên nghiệp. Đồng thời, việc bảo trì định kỳ và kiểm tra an toàn sẽ giúp duy trì hiệu suất và kéo dài tuổi thọ của hệ thống. Hãy áp dụng các hướng dẫn trên để tạo ra một môi trường chiếu sáng tiện lợi, an toàn và thân thiện với người dùng.
