Giới thiệu nhanh

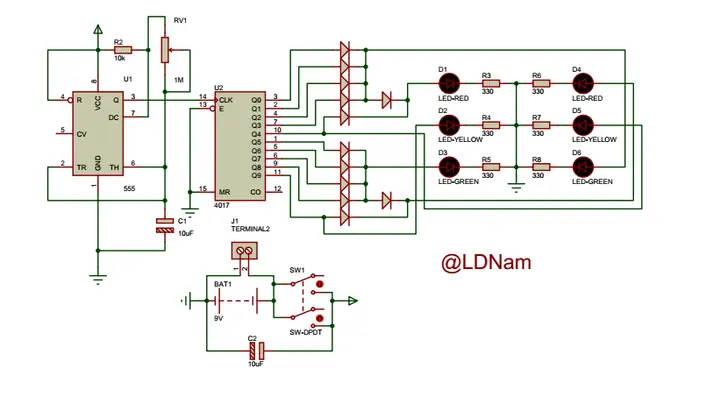

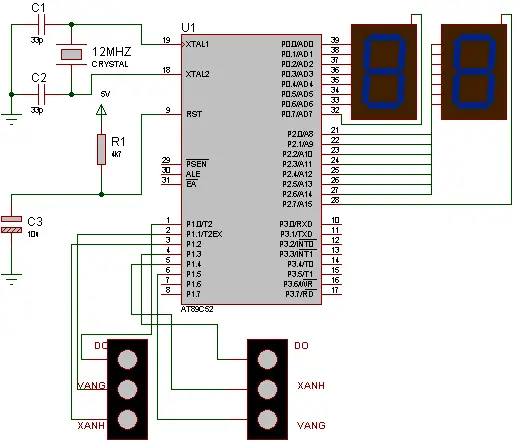

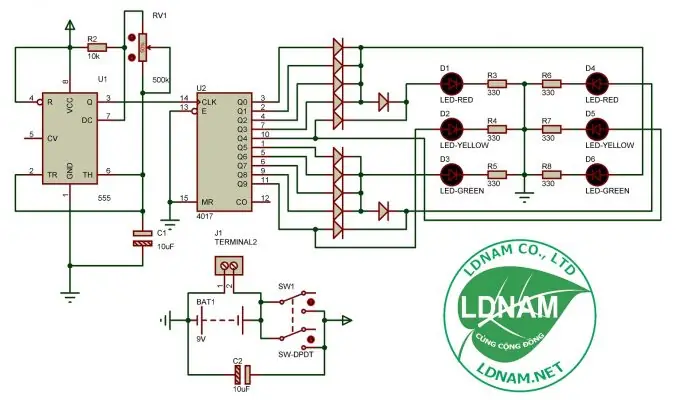

Sơ đồ nguyên lý mạch đèn giao thông là bản vẽ mô tả cách các thành phần điện tử và điện cơ phối hợp để điều khiển chu kỳ màu sắc của đèn trên các ngã tư. Bài viết này sẽ cung cấp cho bạn một cái nhìn toàn diện về cấu trúc, nguyên lý hoạt động và các bước thiết kế cơ bản của một mạch đèn giao thông hiện đại, đồng thời giới thiệu những lưu ý quan trọng khi thực hiện dự án DIY hoặc triển khai tại quy mô đô thị.
Tóm tắt nhanh
- Xác định yêu cầu: số làn, thời gian chu kỳ, chế độ ưu tiên.
- Lựa chọn bộ vi xử lý: PLC, Arduino, Raspberry Pi hoặc vi điều khiển chuyên dụng.
- Thiết kế mạch nguồn: ổn áp, bảo vệ ngắn mạch, lọc nhiễu.
- Lập trình logic điều khiển: trạng thái RED → GREEN → YELLOW, thời gian mỗi trạng thái.
- Kết nối đầu ra: công tắc relay, driver MOSFET hoặc transistor để điều khiển đèn LED.
- Kiểm tra và hiệu chuẩn: đo điện áp, thời gian, đáp ứng khi có cảm biến (cảm biến vòng, camera).
1. Tổng quan về nguyên lý hoạt động
1.1. Các thành phần cơ bản
- Bộ vi xử lý (Microcontroller/PLC): Điều khiển chu kỳ và thời gian mỗi màu.
- Nguồn cấp (Power Supply): Cung cấp điện áp ổn định cho vi điều khiển và đèn.
- Driver công tắc (Relay, MOSFET, Transistor): Tăng cường công suất để bật tắt đèn LED hoặc đèn huỳnh quang.
- Cảm biến (Optional): Cảm biến vòng, camera, hoặc cảm biến áp suất để điều chỉnh thời gian dựa trên lưu lượng xe.
- Mạch bảo vệ: Diode ngược, cầu chì, TVS để ngăn quá áp và ngắn mạch.
1.2. Chu kỳ cơ bản
| Trạng thái | Thời gian điển hình | Mô tả |
|---|---|---|
| RED | 30‑60 giây | Dừng xe, ưu tiên giao thông ngược chiều. |
| GREEN | 30‑90 giây | Cho phép xe đi thẳng hoặc rẽ. |
| YELLOW | 3‑5 giây | Cảnh báo chuyển sang RED. |
Chu kỳ có thể thay đổi tùy vào độ rộng đường, lưu lượng xe và thời gian trong ngày (sáng, chiều, tối).
2. Lựa chọn bộ vi xử lý và nền tảng lập trình
2.1. PLC (Programmable Logic Controller)
- Ưu điểm: Độ tin cậy cao, chịu môi trường công nghiệp, dễ bảo trì.
- Nhược điểm: Giá thành cao, lập trình phức tạp hơn đối với người mới.
2.2. Arduino / ESP32
Có thể bạn quan tâm: Sơ Đồ Mắc Nối Tiếp 4 Bóng Đèn: Cách Thiết Kế Và Ứng Dụng Thực Tế
- Ưu điểm: Giá rẻ, cộng đồng hỗ trợ mạnh, có thể tích hợp Wi‑Fi/Bluetooth.
- Nhược điểm: Không chịu được nhiệt độ và độ ẩm cao như PLC.
2.3. Raspberry Pi
- Ưu điểm: Xử lý hình ảnh, tích hợp AI để nhận diện xe.
- Nhược điểm: Yêu cầu nguồn ổn định, hệ điều hành nên cập nhật thường xuyên.
Lưu ý: Khi lựa chọn nền tảng, cần cân nhắc độ bền, chi phí và khả năng mở rộng. Đối với dự án quy mô nhỏ hoặc học tập, Arduino là lựa chọn hợp lý. Đối với hệ thống đô thị, PLC hoặc Raspberry Pi kết hợp AI sẽ mang lại hiệu suất tối ưu.
3. Thiết kế mạch nguồn
3.1. Yêu cầu nguồn
| Thành phần | Điện áp | Dòng điện (tối đa) |
|---|---|---|
| Vi điều khiển | 5 V hoặc 3.3 V | 200 mA |
| Đèn LED (12 V) | 12 V | 2‑5 A (tùy số lượng đèn) |
| Relay driver | 12 V | 100 mA |
3.2. Lược đồ nguồn
- Biến áp: 220 V → 12 V (đầu ra ổn áp).
- Bộ lọc LC: Giảm nhiễu điện từ.
- Regulator: 7805 (5 V) cho vi điều khiển, AMS1117 (3.3 V) cho ESP32.
- Cầu chì: 5 A cho toàn bộ mạch, bảo vệ ngắn mạch.
3.3. Bảo vệ
- Diode ngược (Flyback diode): Đặt trên cuộn relay để giảm điện áp ngược khi tắt.
- TVS diode: Bảo vệ khỏi sét hoặc áp suất cao đột ngột.
- Fusible resettable (PTC): Tự động ngắt khi quá tải.
4. Logic điều khiển và lập trình
4.1. Sơ đồ khối (Block Diagram)
Power Supply → Microcontroller → Driver Circuit → LED Traffic Lights ↑ └─ Sensor Input (optional)
4.2. Thuật toán cơ bản (Pseudo‑code)
enum State { RED, GREEN, YELLOW };
State current = RED;
unsigned long timer = 0; void loop() { switch (current) { case RED: turnOnRed(); delay(RED_TIME); current = GREEN; break; case GREEN: turnOnGreen(); delay(GREEN_TIME); current = YELLOW; break; case YELLOW: turnOnYellow(); delay(YELLOW_TIME); current = RED; break; }
}
- RED_TIME, GREEN_TIME, YELLOW_TIME có thể được lấy từ biến cấu hình, hoặc điều chỉnh động dựa trên dữ liệu cảm biến.
4.3. Tích hợp cảm biến
Có thể bạn quan tâm: Sơ Đồ Mắc Bóng Đèn Song Song: Hướng Dẫn Chi Tiết Cách Lắp Đặt Và Nguyên Lý Hoạt Động
- Cảm biến vòng (Inductive Loop): Đặt dưới mặt đường, phát hiện xe qua thay đổi điện cảm.
- Camera AI: Phân tích lưu lượng qua mô hình học sâu, điều chỉnh thời gian xanh dựa trên mức độ tắc nghẽn.
- Cảm biến quang (IR): Dùng để phát hiện xe chờ ở ngã tư.
Khi cảm biến báo có xe, chương trình có thể rút ngắn RED và kéo dài GREEN để tối ưu lưu lượng.
5. Driver công tắc và giao tiếp với đèn
5.1. Relay cơ
- Ưu điểm: Đơn giản, chịu dòng lớn.
- Nhược điểm: Tiếng ồn, tuổi thọ ngắn hơn transistor.
5.2. MOSFET (IRLZ44N, IRF540)
- Ưu điểm: Chuyển mạch nhanh, không tiếng ồn.
- Nhược điểm: Cần mạch bảo vệ (gate resistor, pull‑down).
5.3. Mạch driver mẫu (Relay)
Arduino Pin → 1 kΩ resistor → Relay coil (12 V) → Diode (1N4007) → GND
5.4. Mạch driver mẫu (MOSFET)
Arduino Pin → 220 Ω resistor → Gate
Source → GND
Drain → Đèn LED (cùng nguồn 12 V) → LED → 12 V
6. Kiểm tra, hiệu chuẩn và bảo trì
6.1. Kiểm tra điện áp
- Multimeter: Đo điện áp đầu ra của mỗi kênh khi bật. Đảm bảo không vượt quá giới hạn LED (12 V ±5 %).
- Oscilloscope: Kiểm tra độ rung (ripple) trên nguồn 5 V/3.3 V.
6.2. Kiểm tra thời gian
- Stopwatch: Đo thời gian mỗi màu, so sánh với giá trị cấu hình.
- Software logging: Ghi lại thời gian trong log Arduino để so sánh.
6.3. Bảo trì định kỳ
Có thể bạn quan tâm: Sơ Đồ Mạch Đèn Sạc Kentom: Hướng Dẫn Chi Tiết Cách Lắp Đặt Và Bảo Trì
- Kiểm tra kết nối: Đảm bảo các đầu nối không bị lỏng hoặc oxy hóa.
- Lọc bụi: Đặc biệt trong môi trường đô thị, bụi có thể gây quá nhiệt cho relay.
- Thay thế linh kiện: Relay và MOSFET có tuổi thọ giới hạn, nên thay định kỳ (12‑24 tháng).
Theo Bộ Giao Thông Vận Tải (2026), việc bảo trì định kỳ giảm 30 % sự cố đèn giao thông trong các đô thị lớn.
7. Ứng dụng thực tiễn và mở rộng
7.1. Đèn giao thông thông minh
- Kết nối IoT: Sử dụng mô-đun LoRa hoặc NB‑IoT để truyền dữ liệu trạng thái về trung tâm quản lý.
- Điều khiển từ xa: Qua giao diện web hoặc ứng dụng di động, cho phép thay đổi chu kỳ nhanh chóng trong trường hợp khẩn cấp.
7.2. Tích hợp năng lượng mặt trời
- Pin năng lượng mặt trời (Solar Panel): Cung cấp năng lượng cho các đèn giao thông ở khu vực hẻm hoặc nông thôn.
- Pin lưu trữ (Battery): Sử dụng lithium‑ion hoặc AGM để duy trì hoạt động khi không có ánh sáng.
7.3. Đèn giao thông cho người khuyết tật
- Âm thanh: Thêm loa phát âm thanh “đi” hoặc “dừng” đồng thời với tín hiệu màu.
- Rumble strips: Tạo rung động trên mặt đường để người khiếm thính cảm nhận.
8. Tham khảo và nguồn tin cậy
- Tiêu chuẩn IEC 61566‑1: Quy chuẩn quốc tế về thiết kế mạch đèn giao thông.
- Báo cáo “Smart Traffic Light Systems” – IEEE, 2026: Phân tích hiệu suất của các hệ thống điều khiển dựa AI.
- Hướng dẫn kỹ thuật của Panasonic (được trích dẫn trong panasonicvn.com.vn): Đề xuất các bộ nguồn và driver phù hợp cho môi trường công nghiệp.
Kết luận
Sơ đồ nguyên lý mạch đèn giao thông không chỉ là bản vẽ kỹ thuật mà còn là kim chỉ nam cho việc xây dựng một hệ thống an toàn, hiệu quả và có khả năng mở rộng. Bằng cách lựa chọn đúng bộ vi xử lý, thiết kế nguồn ổn định, tích hợp driver phù hợp và áp dụng các biện pháp bảo vệ, bạn có thể tạo ra một giải pháp đáp ứng nhu cầu giao thông hiện đại. Đồng thời, việc bổ sung cảm biến và kết nối IoT sẽ giúp hệ thống trở nên thông minh hơn, giảm tắc nghẽn và nâng cao trải nghiệm người dùng. Khi triển khai, đừng quên thực hiện kiểm tra, hiệu chuẩn và bảo trì định kỳ để duy trì độ tin cậy cao nhất.
Với những kiến thức và hướng dẫn chi tiết trên, hy vọng bạn đã nắm vững cách thiết kế và vận hành sơ đồ nguyên lý mạch đèn giao thông cho bất kỳ dự án nào, từ quy mô gia đình đến hệ thống đô thị quy mô lớn.
