Sơ Đồ Mạch Điện Đèn Ô Tô: Tổng Quan, Cách Đọc Và Lắp Đặt An Toàn

Có thể bạn quan tâm: Sách Sài Gòn Bao Nhiêu Đèn Đỏ: Giới Thiệu Và Phân Tích Chi Tiết

Giới thiệu nhanh

Sơ đồ mạch điện đèn ô tô là bản vẽ chi tiết mô tả cách các bóng đèn, công tắc, công tắc relay và các thiết bị điện khác được kết nối trong hệ thống chiếu sáng của xe. Hiểu được sơ đồ này giúp người dùng và thợ sửa xe xác định nhanh nguyên nhân lỗi, thực hiện bảo trì hoặc nâng cấp hệ thống chiếu sáng một cách an toàn và hiệu quả.

Trong bài viết, chúng tôi sẽ cung cấp định nghĩa, các thành phần cơ bản, cách đọc sơ đồ, quy trình lắp đặt và một số lưu ý quan trọng để bạn có thể tự tin làm việc với hệ thống điện của ô tô. Tham khảo thông tin chi tiết từ panasonicvn.com.vn để đảm bảo tính chính xác và an toàn.

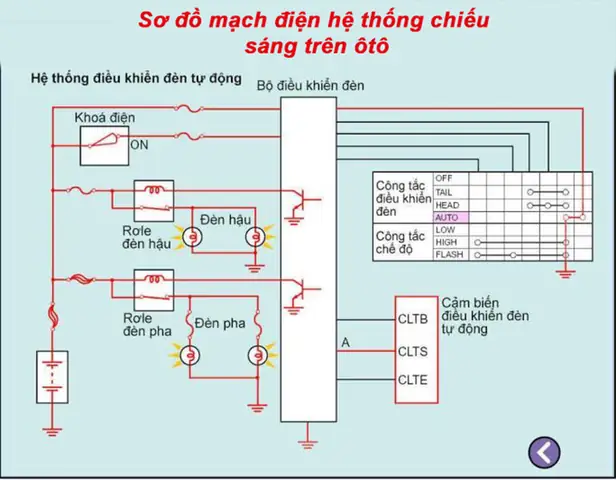

Tổng quan về sơ đồ mạch điện đèn ô tô

Sơ đồ mạch điện đèn ô tô là bản vẽ kỹ thuật sử dụng các ký hiệu tiêu chuẩn để mô tả các đường dây, công tắc, relay, cầu chì và các thiết bị chiếu sáng như đèn pha, đèn hậu, đèn lái, đèn tín hiệu, đèn nội thất… Mỗi ký hiệu được quy định theo tiêu chuẩn IEC (International Electrotechnical Commission) hoặc tiêu chuẩn quốc gia, giúp người đọc nhanh chóng nhận diện chức năng của từng phần.

Các thành phần chính của sơ đồ

Thành phần	Mô tả ngắn gọn	Vai trò
Cầu chì (Fuse)	Hình chữ nhật hoặc hình tròn với giá trị ampe	Bảo vệ mạch khỏi quá tải
Relay	Hình chữ nhật với các ký hiệu cuộn dây và tiếp điểm	Điều khiển dòng điện lớn bằng dòng điện nhỏ
Công tắc (Switch)	Hình chữ nhật hoặc vòng tròn	Cho phép người lái bật/tắt đèn
Đèn (Lamp)	Biểu tượng bóng đèn hoặc hình ảnh đèn	Cung cấp ánh sáng cho các chức năng
Dây dẫn (Wire)	Đường thẳng có màu sắc	Truyền điện năng giữa các thành phần
Bộ điều khiển (Control Module)	Hình vuông hoặc hình chữ nhật có ký hiệu vi xử lý	Quản lý các chế độ chiếu sáng thông minh

Tại sao cần hiểu sơ đồ mạch điện đèn ô tô?

Có thể bạn quan tâm: Sơ Đồ Mạch Điện Đèn Báo Áp Suất Nhớt: Hướng Dẫn Chi Tiết

Chẩn đoán nhanh: Khi một đèn không hoạt động, việc so sánh thực tế với sơ đồ giúp xác định cầu chì, relay hay dây bị hỏng.
Lắp đặt nâng cấp: Thêm đèn LED, đèn ngày, hoặc hệ thống chiếu sáng tùy chỉnh mà không làm hỏng hệ thống gốc.
An toàn: Tránh nối sai pha, gây chập mạch, hỏng thiết bị điện hoặc gây nguy hiểm cho người lái.

Cách đọc sơ đồ mạch điện đèn ô tô

Việc đọc sơ đồ không khó nếu bạn nắm bắt được các ký hiệu và quy tắc bố trí. Dưới đây là các bước cơ bản:

Xác định nguồn cấp – Thông thường bắt đầu từ bình ắc-quy (+) và đất (–). Các đường dây màu đỏ thường là dương, màu đen hoặc xanh lá là âm.
Tìm cầu chì liên quan – Các cầu chì thường nằm ở hộp cầu chì phía trước hoặc dưới vô-lăng. Sơ đồ sẽ chỉ ra vị trí và giá trị ampe.
Xác định relay – Relay thường được đặt gần nguồn điện và có ký hiệu “R”. Kiểm tra các chân (85, 86, 87, 30…) để hiểu cách chúng điều khiển dòng lớn.
Theo dõi các công tắc – Các công tắc bật/tắt đèn thường nằm trên vô-lăng hoặc bảng điều khiển. Ký hiệu “SW” hoặc hình tròn.
Kiểm tra kết nối tới đèn – Cuối cùng, các dây sẽ dẫn tới các bóng đèn (đèn pha, đèn hậu, đèn tín hiệu…). Kiểm tra xem có dây nào bị hở hoặc ngắn mạch.

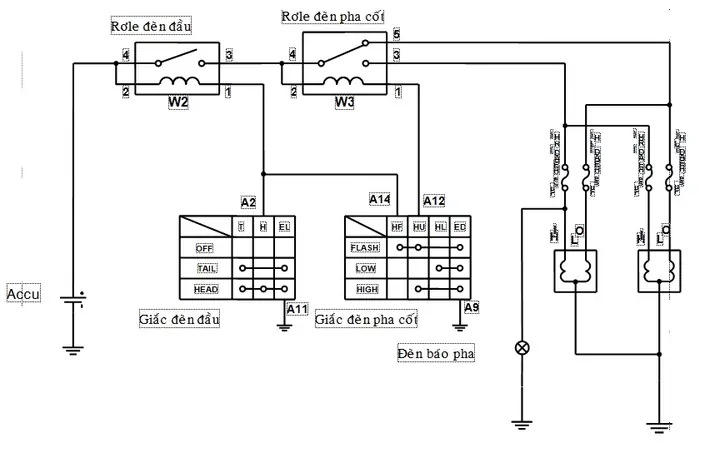

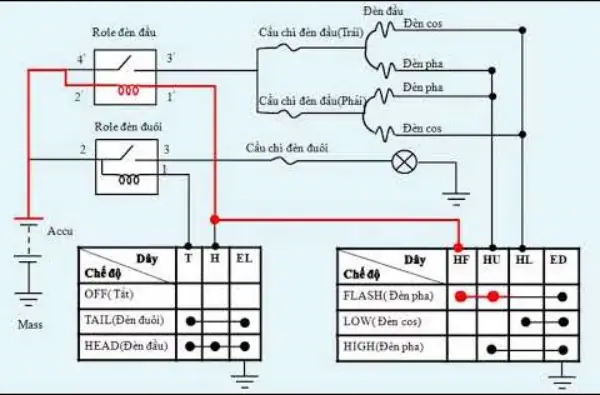

Ví dụ thực tế: Đèn pha

+12V (bình ắc-quy) ──► Fuse 10A ──► Relay R1 (pin 30) ──► Pin 87a (đèn pha thấp) │ └─► Pin 87 (đèn pha cao) ← Khi công tắc bật cao

Trong ví dụ trên, khi công tắc bật đèn pha cao, tín hiệu từ công tắc (đi qua relay) kích hoạt chân 85‑86, cho điện chạy từ 30 tới 87, chiếu sáng đèn pha cao.

Quy trình lắp đặt đèn ô tô dựa trên sơ đồ

Bước 1: Chuẩn bị dụng cụ và vật liệu

Dụng cụ: dao tua vít, cờ lê, kìm, bút vẽ, đồng hồ vạn năng, dây điện (đúng màu và độ cắt).
Vật liệu: đèn (LED hoặc halogen), cầu chì phù hợp, relay (nếu cần), công tắc, keo cách điện, ống bọc dây.
Tài liệu: bản sơ đồ mạch điện đèn ô tô của mẫu xe và hướng dẫn nhà sản xuất.

Bước 2: Ngắt nguồn điện

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Sử Dụng Súc Rửa Đèn Pha Ô Tô

Đảm bảo khóa điện (ignition) đã tắt.
Rút cáp âm (đất) của bình ắc-quy để tránh bất kỳ hiện tượng chập mạch nào trong quá trình thao tác.

Bước 3: Kiểm tra cầu chì và relay hiện tại

Dùng đồng hồ đo điện trở để kiểm tra cầu chì và relay có hoạt động hay không.
Thay thế các linh kiện hỏng bằng các linh kiện cùng thông số (amperage, voltage).

Bước 4: Lắp đặt đèn mới theo sơ đồ

Cắt và chuẩn bị dây: Đo độ dài cần thiết, gỡ lớp cách điện 2‑3 mm ở đầu dây.
Nối dây tới relay: Theo sơ đồ, nối dây dương (+) vào chân 30 của relay, dây điều khiển (từ công tắc) vào chân 85‑86.
Kết nối tới đèn: Dây từ chân 87 (hoặc 87a) nối tới đầu cực dương của đèn. Đầu cực âm nối trực tiếp vào mặt đất hoặc qua cầu chì nếu cần.
Kiểm tra kết nối: Dùng đồng hồ đo điện áp để chắc chắn rằng điện áp đúng (12 V) xuất hiện tại các đầu nối khi công tắc bật.

Bước 5: Kiểm tra và điều chỉnh

Bật công tắc chiếu sáng, quan sát đèn hoạt động bình thường.
Nếu có hiện tượng chập, kiểm tra lại các mối nối, chắc chắn không có dây chạm nhau.
Đảm bảo đầu dây cách điện được bọc kín bằng keo cách điện để tránh rò rỉ điện.

Bước 6: Hoàn thiện và bảo dưỡng

Ghi lại số cầu chì và relay đã thay đổi trong sổ bảo dưỡng xe.
Đánh dấu các dây mới bằng màu sắc hoặc nhãn để dễ nhận biết khi bảo trì sau này.
Kiểm tra lại toàn bộ hệ thống sau 1‑2 tuần sử dụng để đảm bảo không có hỏng hóc.

Tham khảo chi tiết về các loại relay và cách lựa chọn phù hợp tại panasonicvn.com.vn.

Những lưu ý quan trọng khi làm việc với mạch điện đèn ô tô

Tuân thủ tiêu chuẩn màu dây: Dây màu đỏ – dương (+), màu đen hoặc xanh lá – âm (–). Việc lộn màu có thể gây hỏng thiết bị hoặc nguy hiểm.
Không dùng cầu chì quá lớn: Cầu chì có giá trị lớn hơn yêu cầu sẽ không bảo vệ mạch khi có sự cố, gây cháy nổ.
Kiểm tra nhiệt độ relay: Relay hoạt động liên tục có thể nóng lên, cần để đủ không gian thông gió.
Sử dụng đèn cùng công suất: Đèn LED tiêu thụ ít điện năng hơn so với halogen, nhưng cần chắc chắn rằng công suất không gây quá tải cho cầu chì hiện tại.
Bảo vệ các mối nối bằng keo cách điện: Đặc biệt trong môi trường ẩm ướt của xe, keo giúp ngăn ngừa rò rỉ điện và ăn mòn.
Thực hiện kiểm tra định kỳ: Mỗi 6‑12 tháng, kiểm tra các cầu chì, relay và dây dẫn để phát hiện sớm các dấu hiệu hao mòn.

Câu hỏi thường gặp (FAQ)

Q1: Làm sao biết đèn nào bị hỏng khi không bật?
A: Kiểm tra cầu chì và relay liên quan trước. Nếu chúng hoạt động bình thường, dùng đồng hồ đo điện trở trên đầu đèn để xác định bóng đèn có dẫn điện hay không.

Có thể bạn quan tâm: Sáng Tạo Đèn Trang Trí: Hướng Dẫn Chi Tiết Cho Không Gian Sống Hiện Đại

Q2: Có nên thay cầu chì bằng loại tự động (resettable fuse)?
A: Có thể, nhưng cần chọn loại có cùng giá trị dòng điện và độ chịu nhiệt để không ảnh hưởng tới các linh kiện khác.

Q3: Đèn LED có cần thêm bộ điều khiển (controller) không?
A: Đối với một số hệ thống, LED yêu cầu bộ điều khiển dòng để tránh hiện tượng chớp nháy hoặc giảm tuổi thọ. Tham khảo hướng dẫn của nhà sản xuất.

Q4: Khi lắp đặt đèn ngày (daytime running light) có cần thay đổi sơ đồ không?
A: Thông thường, đèn ngày được kết nối vào nguồn 12 V qua một công tắc tự động (từ ECU). Nếu lắp thêm, cần chắc chắn rằng không vượt quá công suất cho phép của cầu chì.

Q5: Có nên tự mình sửa mạch nếu không có kinh nghiệm?
A: Nếu bạn không tự tin, tốt nhất là nhờ thợ chuyên nghiệp. Sai sót trong lắp đặt có thể gây hỏng hệ thống điện toàn bộ hoặc tạo nguy cơ cháy nổ.

Kết luận

Hiểu và áp dụng sơ đồ mạch điện đèn ô tô là nền tảng để bảo trì, chẩn đoán và nâng cấp hệ thống chiếu sáng của xe một cách an toàn. Bài viết đã cung cấp định nghĩa, cách đọc, quy trình lắp đặt và những lưu ý quan trọng giúp bạn thực hiện công việc một cách chính xác, tránh các lỗi thường gặp và bảo vệ an toàn cho bản thân cũng như phương tiện. Khi cần tham khảo thêm chi tiết kỹ thuật hoặc mua linh kiện phù hợp, hãy truy cập panasonicvn.com.vn để có nguồn thông tin đáng tin cậy.
