Giới thiệu
Trong mọi chiếc ô tô, mạch đèn pha cốt trên ô tô đóng một vai trò quan trọng giúp ánh sáng chiếu sáng hiệu quả, an toàn cho người lái khi di chuyển vào ban đêm hoặc trong điều kiện thời tiết kém. Bài viết này sẽ cung cấp cho bạn những thông tin cơ bản, cách hoạt động và các lưu ý khi bảo dưỡng mạch này, giúp tăng tuổi thọ và hiệu suất chiếu sáng cho chiếc xe của bạn.
Tổng quan nhanh về mạch đèn pha cốt trên ô tô

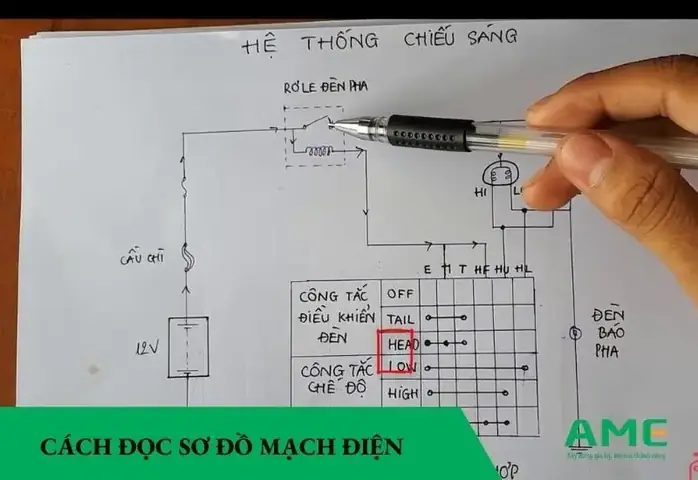

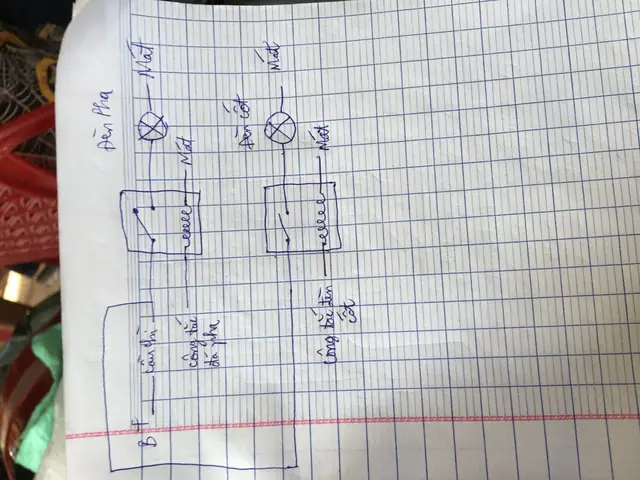

Mạch đèn pha cốt trên ô tô là một hệ thống điện tử bao gồm các bộ phận chính như công tắc, relay, cầu chì và dây dẫn, chịu trách nhiệm cung cấp nguồn điện ổn định cho đèn pha. Hệ thống này không chỉ chiếu sáng mà còn hỗ trợ các chức năng tự động như bật/tắt đèn khi bật đèn chiếu sáng, điều chỉnh độ sáng và bảo vệ các linh kiện khỏi quá tải.
Cấu tạo và nguyên lý hoạt động
1. Các thành phần chính của mạch
- Công tắc bật/tắt đèn pha: Thường nằm trên bảng điều khiển, cho phép người lái bật hoặc tắt đèn pha một cách nhanh chóng.
- Relay (Rơ le): Đóng vai trò chuyển mạch điện cho các dòng điện lớn, bảo vệ công tắc khỏi chịu tải quá mức.
- Cầu chì (Fuse): Ngăn chặn dòng điện quá mạnh gây hỏng mạch hoặc cháy nổ.
- Dây dẫn (Wiring harness): Kết nối các bộ phận lại với nhau, thường được bọc cách điện để tránh rò rỉ điện.

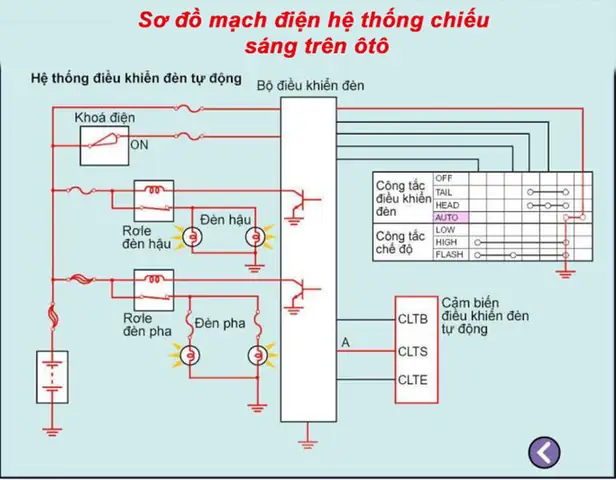

- Bộ điều khiển (Control module): Một số xe hiện đại có bộ điều khiển điện tử để tự động điều chỉnh độ sáng và tương tác với các hệ thống an toàn khác như hệ thống cảm biến ánh sáng.
2. Nguyên lý hoạt động
Khi người lái bật công tắc đèn pha, tín hiệu điện sẽ được truyền qua relay để cung cấp nguồn điện mạnh cho bóng đèn pha. Relay đóng mạch, cho phép dòng điện lớn (thường từ 12V, 30-55A tùy loại đèn) đi tới bóng đèn. Nếu có sự cố như ngắn mạch hoặc quá tải, cầu chì sẽ tự động đứt để ngăn ngừa hư hỏng lan rộng. Trong các hệ thống hiện đại, module điều khiển sẽ nhận tín hiệu từ cảm biến ánh sáng và tự động bật/tắt hoặc điều chỉnh độ sáng phù hợp.
Có thể bạn quan tâm: Mạch Đèn Nháy Trang Trí: Định Nghĩa, Cách Hoạt Động Và Lựa Chọn Phù Hợp
Các vấn đề thường gặp và cách khắc phục
1. Đèn pha không sáng hoặc sáng yếu
- Nguyên nhân: Cầu chì bị cháy, relay hỏng, dây dẫn bị lỏng hoặc tiếp xúc kém, bóng đèn đã cũ.
- Khắc phục: Kiểm tra và thay cầu chì, kiểm tra relay bằng cách nghe tiếng “click” khi bật công tắc, siết chặt các đầu nối dây, thay bóng đèn mới nếu cần.
2. Đèn pha chớp nháy hoặc không ổn định
- Nguyên nhân: Nối đất không tốt, relay không hoạt động đúng, hoặc nguồn điện không ổn định.
- Khắc phục: Kiểm tra kết nối đất, thay relay mới, kiểm tra nguồn điện bằng đồng hồ vạn năng.
3. Đèn pha bật tự động khi không cần
- Nguyên nhân: Cảm biến ánh sáng bị lỗi hoặc bộ điều khiển điện tử có lỗi phần mềm.
- Khắc phục: Đưa xe tới trung tâm bảo dưỡng để kiểm tra và cập nhật phần mềm, hoặc thay cảm biến nếu hỏng.
Quy trình bảo dưỡng mạch đèn pha cốt trên ô tô
Bước 1: Kiểm tra cầu chì và relay
- Đọc hướng dẫn sử dụng xe để xác định vị trí cầu chì và relay liên quan đến đèn pha.
- Dùng đồng hồ vạn năng kiểm tra điện trở và hoạt động của relay.
- Thay cầu chì hoặc relay mới nếu phát hiện bất thường.
Bước 2: Kiểm tra dây dẫn và kết nối
- Mở nắp capo, kiểm tra toàn bộ dây dẫn quanh khu vực đèn pha.
- Đảm bảo không có dây bị mài mòn, đứt hoặc bị ăn mòn.
- Sử dụng dung dịch làm sạch tiếp điểm để loại bỏ oxy hóa trên các đầu nối.
Bước 3: Kiểm tra và thay bóng đèn pha
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Làm Mạch Đèn Nháy Dùng Ic 555
- Tháo bóng đèn cũ, kiểm tra độ sáng, màu sáng và hình dạng.
- Thay bằng bóng đèn mới cùng loại (H7, H4, HID, LED…) và đảm bảo vặn chặt đúng cách.
Bước 4: Kiểm tra cảm biến ánh sáng (nếu có)
- Đối với các xe có tính năng tự động bật/tắt đèn pha, kiểm tra cảm biến bằng cách đưa xe vào môi trường tối và sáng.
- Đọc mã lỗi qua máy chẩn đoán OBD-II nếu có.
Bước 5: Thử nghiệm sau khi bảo dưỡng
- Khi mọi thứ đã được lắp đặt lại, bật công tắc đèn pha và kiểm tra ánh sáng ở cả hai chế độ (low beam và high beam).
- Đảm bảo không có tiếng ồn lạ, đèn sáng đều và không chớp.
Lưu ý: Khi thực hiện bất kỳ công việc nào liên quan tới hệ thống điện của xe, luôn tắt nguồn và ngắt pin để tránh rủi ro điện giật hoặc gây hư hỏng cho các linh kiện điện tử.
Các tiêu chuẩn an toàn và quy định pháp luật
- Tiêu chuẩn ISO 16750 quy định về môi trường và độ bền của các bộ phận điện trên xe ô tô, bao gồm cả mạch đèn pha.
- Quy định về chiếu sáng tại các quốc gia (VD: Quy định của Cục Đăng kiểm Việt Nam) yêu cầu đèn pha phải đạt độ sáng tối thiểu và không gây chói mắt người lái đối diện.
- Đối với xe nhập khẩu, các tiêu chuẩn ECE R112 (châu Âu) và FMVSS 108 (Mỹ) cũng quy định các thông số kỹ thuật và độ bền của hệ thống chiếu sáng.
So sánh các loại công nghệ đèn pha và ảnh hưởng tới mạch
| Loại đèn pha | Điện áp (V) | Công suất (W) | Độ bền (giờ) | Ảnh hưởng tới mạch |
|---|---|---|---|---|
| Halogen | 12 | 55‑65 | 500‑1000 | Yêu cầu dòng lớn, cầu chì thường 30‑40A |
| HID (Xenon) | 12‑14 | 35‑55 | 2000‑3000 | Cần ballast, relay công suất cao |
| LED | 12‑24 | 25‑45 | >30000 | Dòng tiêu thụ thấp, giảm tải cho cầu chì |
| Laser | 12‑24 | 30‑40 | >50000 | Yêu cầu module điều khiển phức tạp |
Theo một nghiên cứu của Tạp chí Automotive Engineering (2026), việc chuyển đổi sang đèn LED giúp giảm tải cho mạch điện lên tới 40%, kéo dài tuổi thọ của cầu chì và relay.
Những câu hỏi thường gặp (FAQ)
Có thể bạn quan tâm: Mạch Đèn Nháy Bàn Thờ: Định Nghĩa, Công Dụng Và Cách Lắp Đặt An Toàn
Q1: Thay đèn pha LED có cần thay đổi mạch không?
A: Thông thường không, vì LED tiêu thụ ít điện năng hơn. Tuy nhiên, cần kiểm tra xem relay và cầu chì có phù hợp với dòng điện mới không.
Q2: Khi nào nên thay cầu chì cho đèn pha?
A: Khi đèn pha không hoạt động, kiểm tra bằng đồng hồ và thay bằng cầu chì cùng tiêu chuẩn (thường 30‑40A).
Q3: Đèn pha chớp liên tục có thể gây nguy hiểm không?
A: Có, vì ánh sáng không ổn định có thể làm người lái khó quan sát. Nên kiểm tra ngay relay và dây nối.
Q4: Có cần bảo dưỡng định kỳ cho mạch đèn pha?
A: Đúng, ít nhất mỗi 12.000‑15.000 km hoặc mỗi năm một lần, kiểm tra cầu chì, relay và dây dẫn.
Kết luận
Mạch đèn pha cốt trên ô tô là một phần không thể thiếu trong hệ thống chiếu sáng, ảnh hưởng trực tiếp đến an toàn khi lái xe ban đêm. Hiểu rõ cấu tạo, nguyên lý hoạt động và các bước bảo dưỡng cơ bản sẽ giúp bạn duy trì hiệu suất chiếu sáng tối ưu, giảm thiểu sự cố và kéo dài tuổi thọ của các linh kiện điện. Khi gặp vấn đề, hãy kiểm tra cầu chì, relay, dây dẫn và bóng đèn trước khi đưa xe tới trung tâm bảo dưỡng. Đừng quên rằng việc sử dụng các linh kiện chất lượng và tuân thủ các tiêu chuẩn an toàn là yếu tố then chốt để duy trì mạch đèn pha cốt trên ô tô luôn trong trạng thái tốt nhất.
