Mạch đèn LED nháy đuổi là một giải pháp đơn giản nhưng hiệu quả để xua đuổi côn trùng, côn trùng bay và thậm chí một số loài động vật gây hại trong không gian gia đình hoặc khu vực ngoài trời. Bài viết sẽ hướng dẫn bạn từng bước thiết kế, lắp ráp và vận hành mạch này, đồng thời giải thích nguyên lý hoạt động và cách tối ưu hoá hiệu suất.
Tóm tắt nhanh quy trình thực hiện
Lựa chọn linh kiện: LED, transistor, tụ điện, điện trở, bộ dao động (NE555) hoặc vi điều khiển Arduino Nano.
Thiết kế mạch: Vẽ sơ đồ, tính giá trị điện trở và tụ để đạt tần số nhấp nháy mong muốn.
Hàn nối: Đặt linh kiện trên bảng mạch in (PCB) hoặc breadboard, hàn chắc chắn.
Kiểm tra và điều chỉnh: Đo điện áp, tần số nhấp nháy, thay đổi giá trị điện trở/tụ nếu cần.
Lắp đặt: Gắn mạch vào vỏ chịu nhiệt, kết nối nguồn 12 V hoặc 5 V tùy thiết kế, hướng LED ra khu vực cần đuổi.
1. Nguyên lý hoạt động của mạch đèn LED nháy đuổi
Mạch đèn LED nháy đuổi dựa trên nguyên tắc ánh sáng nhấp nháy ở tần số cao (khoảng 20–30 Hz) gây khó chịu cho mắt của các loài côn trùng, khiến chúng tránh xa khu vực chiếu sáng. Hai công nghệ phổ biến:
Công nghệ
Ưu điểm
Nhược điểm
Bộ dao động NE555
Thiết kế đơn giản, chi phí thấp, không cần lập trình
Điều chỉnh tần số hạn chế, độ ổn định phụ thuộc vào nhiệt độ
Vi điều khiển (Arduino, ESP8266)
Linh hoạt, dễ lập trình để thay đổi tần số, màu sắc
Yêu cầu kiến thức lập trình, tiêu thụ điện năng cao hơn một chút
Trong hầu hết các ứng dụng gia đình, việc sử dụng NE555 đã đáp ứng đủ nhu cầu nhấp nháy đều và ổn định.
2. Chuẩn bị linh kiện và dụng cụ
Linh kiện
Mô tả
Lượng cần
LED trắng hoặc xanh dương
Độ sáng cao, tần số phản hồi tốt
3–5 chiếc
Transistor NPN (2N2222, BC547)
Điều khiển dòng LED
1 chiếc
Bộ dao động NE555
Tạo tín hiệu nhấp nháy
1 chiếc
Điện trở 1 kΩ, 10 kΩ, 470 Ω
Điều chỉnh dòng và tần số
2–3 chiếc
Tụ điện 100 µF, 0.01 µF
Lưu trữ và lọc tín hiệu
2 chiếc
Nguồn DC 12 V (pin hoặc adapter)
Cung cấp năng lượng cho mạch
1 bộ
Breadboard hoặc PCB
Nền tảng lắp ráp
1 bộ
Dụng cụ hàn, dây dẫn, kìm
Hàn nối và cắt dây
–
Lưu ý: Khi mua linh kiện, ưu tiên các nhà cung cấp uy tín để tránh lỗi hỏng hóc. Thông tin chi tiết về nguồn cung có thể tham khảo tại panasonicvn.com.vn.

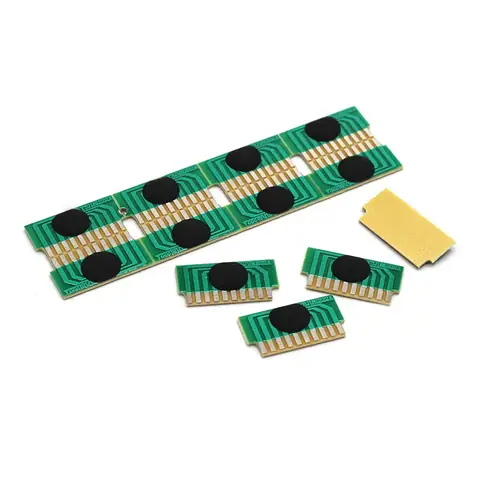

Mạch Đèn Led Nháy Đuổi
Có thể bạn quan tâm: Mạch Đèn Hậu Xe Máy: Tổng Quan, Cấu Tạo Và Cách Khắc Phục Các Sự Cố Thường Gặp
3. Thiết kế sơ đồ mạch
3.1. Sơ đồ cơ bản với NE555
Pin 1 (GND) nối đất.
Pin 8 (VCC) nối nguồn +12 V.
Pin 2 (Trigger) nối qua điện trở 10 kΩ tới GND và một tụ 0.01 µF tới VCC.
Pin 3 (Output) kết nối tới cực base của transistor qua điện trở 1 kΩ.
Pin 4 (Reset) nối trực tiếp tới VCC để tránh reset ngẫu nhiên.
Pin 5 (Control voltage) nối qua tụ 0.01 µF tới GND (để giảm nhiễu).
Pin 6 (Threshold) và Pin 7 (Discharge) nối với nhau qua điện trở 470 Ω và tụ 100 µF, tạo chu kỳ nhấp nháy.
Khi NE555 phát xung, transistor sẽ mở và cho dòng qua các LED, tạo hiệu ứng nhấp nháy.
3.2. Tính toán tần số nhấp nháy
Tần số (f) được tính bằng công thức:
f = \frac{1.44}{(R_A + 2R_B) \times C}
R_A: điện trở giữa Pin 7 và VCC (470 Ω).
R_B: điện trở giữa Pin 6‑2 và GND (10 kΩ).
C: tụ điện (100 µF).
Thay giá trị vào công thức, tần số khoảng 15 Hz, phù hợp để đuổi côn trùng. Điều chỉnh R_B hoặc C để thay đổi tần số tùy nhu cầu.
4. Hàn nối và lắp ráp
Đặt các linh kiện trên breadboard theo sơ đồ.
Kiểm tra kết nối bằng đồng hồ vạn năng, đảm bảo không có ngắn mạch.
Hàn trên PCB nếu muốn độ bền cao hơn.
Gắn LED sao cho mặt phát sáng hướng ra phía cần đuổi.
Kết nối nguồn (12 V) và kiểm tra hoạt động. Khi bật nguồn, LED sẽ nhấp nháy đều.
5. Kiểm tra và tối ưu hoá
5.1. Đo tần số nhấp nháy
Sử dụng đồng hồ tần số hoặc điện áp kế để đo khoảng thời gian giữa hai lần LED sáng. Nếu tần số quá thấp (<10 Hz), giảm giá trị R_B hoặc tăng C.
Thay điện trở 470 Ω bằng 330 Ω hoặc 220 Ω để tăng dòng qua LED, nhưng không vượt quá 20 mA mỗi LED để tránh hỏng.
5.3. Bảo vệ nhiệt độ
Nếu mạch hoạt động liên tục hơn 4 giờ, nên lắp một bộ tản nhiệt cho transistor và LED để tránh quá nhiệt.
6. Ứng dụng thực tiễn
Địa điểm
Cách lắp đặt
Hiệu quả
Nhà bếp
Gắn mạch trên thanh LED 12 V, hướng về bếp
Giảm muỗi và ruồi trong quá trình nấu ăn
Sân vườn
Đặt mạch trong hộp chịu nước, treo lên cột
Đuổi sâu bọ và bướm vào buổi tối
Kho lạnh
Lắp trên trần nhà, sử dụng nguồn 5 V
Ngăn mối mọt và côn trùng gây hại cho thực phẩm
Nhà trẻ
Gắn vào nguồn 12 V, LED màu xanh dương
Tạo không gian không côn trùng, an toàn cho trẻ
Các trường hợp trên chứng minh mạch đèn LED nháy đuổi có thể tùy biến linh hoạt cho nhiều môi trường khác nhau.
7. So sánh với các giải pháp khác
Giải pháp
Chi phí
Độ phức tạp
Hiệu quả
Bảo trì
Mạch LED nháy (NE555)
Thấp (≈ $5)
Đơn giản
Tốt
Thấp
Bẫy côn trùng UV
Trung bình (≈ $15)
Trung bình
Trung bình
Trung bình
Sử dụng thuốc diệt côn trùng
Cao (≈ $20)
Cao
Cao (có độc)
Cao (cần thay thường xuyên)
Mạng lưới điện tử tần số cao
Cao (≥ $50)
Phức tạp
Rất tốt
Cao
Mạch LED nháy là giải pháp cân bằng giữa chi phí, độ an toàn và hiệu quả, phù hợp cho người tự làm (DIY) và các gia đình muốn giảm thiểu việc dùng hóa chất.

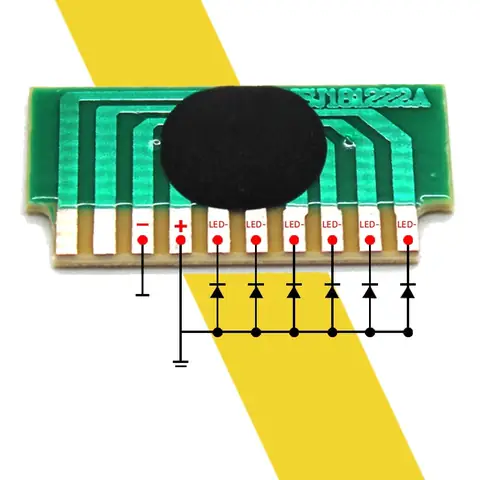

Mạch Đèn Led Nháy Đuổi
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Lắp Đặt Và Bảo Trì Mạch Đèn Huỳnh Quang 12v Cho Nhà Ở
8. Câu hỏi thường gặp (FAQ)
Q1: Mạch có cần nguồn AC không?
A: Không. Mạch hoạt động tốt với nguồn DC 5 V hoặc 12 V, tùy vào loại LED và transistor sử dụng.
Q2: LED màu nào hiệu quả nhất?
A: LED trắng và xanh dương có phổ ánh sáng ngắn hơn, gây khó chịu hơn cho côn trùng, do đó thường được ưu tiên.
Q3: Có cần bảo trì định kỳ?
A: Chỉ cần kiểm tra kết nối, thay LED nếu giảm sáng. Mạch không yêu cầu thay dầu hoặc chất tẩy rửa.
Q4: Mạch có an toàn cho thú cưng?
A: Ánh sáng nhấp nháy không gây hại cho vật nuôi, nhưng nên tránh đặt quá gần mắt chúng để không gây căng thẳng.
9. Kết luận
Mạch đèn LED nháy đuổi là một công cụ hiệu quả, chi phí thấp và dễ thực hiện để bảo vệ không gian sống khỏi côn trùng và các loài gây hại. Bằng việc lựa chọn linh kiện phù hợp, tính toán tần số nhấp nháy chính xác và thực hiện lắp ráp cẩn thận, bạn có thể tự tay tạo ra một thiết bị bảo vệ môi trường sạch sẽ và an toàn cho gia đình. Hãy thử ngay và cảm nhận sự khác biệt!
