Mở đầu
Mạch đèn nháy dùng IC 555 là một trong những dự án điện tử cơ bản nhưng vô cùng hữu ích cho người mới bắt đầu cũng như các kỹ sư muốn nhanh chóng tạo ra nguồn sáng nhấp nháy cho các ứng dụng như báo động, đèn trang trí, hoặc tín hiệu cảnh báo. Bài viết dưới đây sẽ cung cấp cho bạn toàn bộ quy trình từ chuẩn bị linh kiện, thiết kế mạch, lắp ráp cho đến kiểm tra và khắc phục sự cố, giúp bạn tự tin thực hiện dự án mà không gặp khó khăn.
Có thể bạn quan tâm: Mạch Đèn Huỳnh Quang Điện Tử: Nguyên Lý, Cách Lắp Đặt Và Bảo Trì
Tóm tắt nhanh quy trình thực hiện
- Chuẩn bị linh kiện và dụng cụ – chọn IC 555, điện trở, tụ điện, transistor, đèn LED và nguồn cấp.
- Xác định chế độ hoạt động – chế độ astable (tạo xung liên tục) là phù hợp nhất cho đèn nháy.
- Tính toán giá trị điện trở và tụ điện – dựa trên tần số nhấp nháy mong muốn (thường 1‑2 Hz).
- Lắp mạch trên breadboard – sắp xếp các linh kiện theo sơ đồ, kiểm tra kết nối.
- Kiểm tra và điều chỉnh – đo tần số, thay đổi giá trị nếu cần để đạt hiệu suất tối ưu.
- Lắp mạch trên PCB (tuỳ chọn) – hàn các linh kiện, kiểm tra lại toàn bộ mạch.
1. Giới thiệu chung về IC 555 và nguyên lý hoạt động
IC 555 là một chip tích hợp được phát minh vào năm 1972, nổi tiếng với tính ổn định, độ tin cậy cao và khả năng tạo ra các dạng sóng đa dạng (astable, monostable, bistable). Trong mạch đèn nháy, chúng ta thường sử dụng chế độ astable, cho phép chip tự động tạo ra một chuỗi các xung vuông liên tục mà không cần tín hiệu đầu vào.
1.1 Các chân của IC 555
| Chân | Tên | Chức năng |
|---|---|---|
| 1 | GND | Nối đất (0 V) |
| 2 | TRIG | Bắt đầu chu kỳ khi điện áp < 1/3 VCC |
| 3 | OUT | Đầu ra xung (kết nối đèn LED) |
| 4 | RESET | Đặt lại chip, thường nối VCC |
| 5 | CTRL | Điều chỉnh điện áp so sánh (thường để mở) |
| 6 | THR | Kết thúc chu kỳ khi điện áp > 2/3 VCC |
| 7 | DIS | Nối tới tụ điện để tạo tần số |
| 8 | VCC | Nguồn cấp (5‑15 V) |
1.2 Chế độ astable (điều chế tự do)
Khi dùng chế độ astable, các chân 2 và 6 được nối với nhau, tạo một vòng lặp phản hồi qua tụ điện C và hai điện trở R1, R2. Công thức tính tần số (f) và chu kỳ (T) như sau:
- ( f = \frac{1.44}{(R1 + 2R2) \times C} )
- ( T = \frac{1}{f} = 0.693 \times (R1 + 2R2) \times C )
Nhờ công thức này, bạn có thể tùy chỉnh tốc độ nhấp nháy bằng cách thay đổi giá trị R1, R2, C.
Có thể bạn quan tâm: Mạch Đèn Nháy Bàn Thờ: Định Nghĩa, Công Dụng Và Cách Lắp Đặt An Toàn
2. Chuẩn bị linh kiện và dụng cụ cần thiết
| Linh kiện | Đặc điểm | Ghi chú |
|---|---|---|
| IC 555 (NE555) | Độ ổn định tốt, hoạt động 5‑15 V | Có thể dùng phiên bản CMOS (LMC555) nếu cần tiêu thụ ít năng lượng |
| Điện trở R1, R2 | Giá trị tùy thuộc vào tần số mong muốn | Thông thường R1 = 1 kΩ – 10 kΩ, R2 = 10 kΩ – 100 kΩ |
| Tụ điện C | Định thời gian, thường 10 µF – 100 µF | Chọn tụ điện polyester hoặc tantalum để giảm nhiễu |
| Đèn LED (hoặc đèn halogen nhỏ) | Áp suất điện áp phù hợp (2‑3 V cho LED) | Đặt một điện trở hạn dòng (220 Ω – 1 kΩ) trước LED |
| Nguồn cấp | 5 V – 12 V (pin, adapter) | Đảm bảo nguồn ổn định để tránh rung tần số |
| Breadboard & dây nhảy | Dùng để thử nghiệm sơ bộ | Khi mạch ổn định, có thể hàn lên PCB |
| Máy hàn, hàn chì, keo nhiệt | Đối với bản PCB | Đảm bảo an toàn khi hàn điện trở và tụ điện |

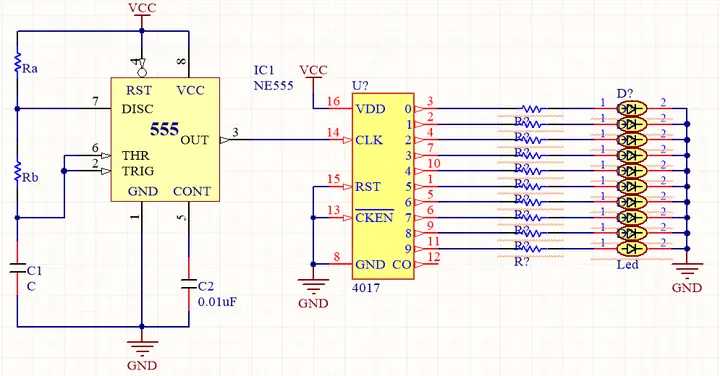

3. Thiết kế sơ đồ mạch
3.1 Sơ đồ khối
VCC ──┬─R1─┬─►(Pin 7)───┬─►(Pin 6 & 2)───┬─►C───┘ │ │ │ │ │ │ └───────►(Pin 8)─┘ │ │ │ └─►(Pin 4)─►VCC (RESET nối VCC) │ └─►(Pin 3)──►R_LED──►LED───►GND
3.2 Bảng tính giá trị điện trở và tụ điện
Giả sử muốn tần số nhấp nháy 1 Hz (đèn bật 0,5 s, tắt 0,5 s). Chọn:
- C = 100 µF
- R1 = 1 kΩ
- R2 = 10 kΩ
Áp dụng công thức:
( f = \frac{1.44}{(1k + 2×10k) × 100µF} ≈ 0.66 Hz ) → gần 1 Hz, có thể tăng C hoặc giảm R2 để tinh chỉnh.
4. Lắp ráp trên breadboard
4.1 Bước 1: Đặt IC 555
- Đặt IC sao cho các chân 1‑4 ở một bên, 5‑8 ở phía còn lại.
- Kết nối chân 1 (GND) và chân 8 (VCC) tới nguồn tương ứng.
4.2 Bước 2: Nối các điện trở và tụ điện
Có thể bạn quan tâm: Mạch Đèn Led Nháy Đuổi: Hướng Dẫn Chi Tiết Cách Tự Làm
- Đặt R1 giữa VCC và chân 7.
- Đặt R2 giữa chân 7 và chân 6/2 (được nối chung).
- Gắn C từ chân 6/2 tới GND.
4.3 Bước 3: Kết nối đầu ra
- Nối điện trở hạn dòng (220 Ω) từ chân 3 (OUT) tới đèn LED.
- Đầu còn lại của LED nối tới GND.
4.4 Bước 4: Kiểm tra nguồn
- Đảm bảo RESET (chân 4) được nối thẳng tới VCC.
- Nếu muốn, nối CTRL (chân 5) qua một tụ 0,01 µF tới GND để giảm nhiễu.
4.5 Bước 5: Cung cấp nguồn và kiểm tra
- Cắm nguồn 9 V vào breadboard.
- Đèn LED sẽ bắt đầu nhấp nháy. Nếu không, kiểm tra lại các kết nối và giá trị linh kiện.
5. Điều chỉnh tần số và độ sáng
5.1 Thay đổi R2
- Tăng R2 sẽ làm thời gian HIGH và LOW kéo dài, giảm tần số.
- Giảm R2 sẽ tăng tần số, làm đèn nháy nhanh hơn.
5.2 Thay đổi C
- Tăng C cũng làm giảm tần số, thích hợp cho các ứng dụng cần nhấp nháy chậm (đèn báo an toàn).
- Giảm C sẽ tăng tần số, thích hợp cho hiệu ứng nhấp nháy nhanh.
5.3 Điều chỉnh độ sáng
- Thay điện trở hạn dòng trước LED để giảm hoặc tăng dòng qua LED.
- Sử dụng điện trở biến trở (potentiometer) thay cho R2 để người dùng tự điều chỉnh tốc độ nhấp.
6. Kiểm tra và khắc phục sự cố
Có thể bạn quan tâm: Mạch Đèn Hậu Xe Máy: Tổng Quan, Cấu Tạo Và Cách Khắc Phục Các Sự Cố Thường Gặp
| Triệu chứng | Nguyên nhân khả dĩ | Hướng khắc phục |
|---|---|---|
| LED không sáng | IC chưa nhận nguồn | Kiểm tra chân 8 và chân 1, chắc chắn nối đúng VCC và GND |
| Đèn chớp không đều | Nối sai chân 2/6 hoặc tụ C hỏng | Đảm bảo chân 2 và 6 nối chung, thay C mới |
| Tần số quá nhanh/chậm | Giá trị R2 hoặc C không phù hợp | Thay đổi R2 hoặc C theo công thức |
| Nhiễu tiếng kêu | Nguồn không ổn định, không có tụ lọc | Thêm tụ 0,1 µF giữa VCC và GND gần IC |
7. Lên PCB và hoàn thiện (tuỳ chọn)
Khi mạch đã hoạt động ổn định trên breadboard, bạn có thể:
- Thiết kế PCB bằng phần mềm Eagle hoặc KiCad.
- Đặt các linh kiện sao cho các đường dẫn ngắn, tránh nhiễu.
- Hàn các linh kiện, bắt đầu từ các thành phần nhỏ (điện trở, tụ) rồi tới IC.
- Kiểm tra lại bằng đồng hồ vạn năng, đo điện áp tại các chân.
Việc đưa mạch lên PCB giúp tăng độ bền, giảm lỗi hở mạch và thích hợp cho việc lắp đặt cố định.
8. Ứng dụng thực tiễn của mạch đèn nháy dùng IC 555
- Báo động an ninh: Kết hợp với buzzer để tạo tín hiệu cảnh báo.
- Đèn trang trí: Dùng trong các dự án DIY như đèn cây Noel, biển hiệu hội chợ.
- Tín hiệu giao thông: Đèn nhấp nháy cho các khu vực công cộng, nhà xưởng.
- Thí nghiệm giáo dục: Giới thiệu nguyên lý dao động cho học sinh, sinh viên.
9. Liên kết nội bộ
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lựa chọn nguồn cấp ổn định và các linh kiện chất lượng cao sẽ giúp mạch đèn nháy dùng IC 555 hoạt động bền bỉ hơn trong môi trường thực tế.
Kết luận
Việc tự thiết kế và lắp ráp mạch đèn nháy dùng IC 555 không chỉ giúp bạn hiểu sâu hơn về nguyên lý dao động và cách tính toán các thành phần, mà còn mở ra nhiều cơ hội ứng dụng trong các dự án điện tử thực tiễn. Từ việc lựa chọn điện trở, tụ điện cho tới việc kiểm tra, điều chỉnh tần số, mỗi bước đều đóng vai trò quan trọng trong việc đạt được hiệu suất mong muốn. Hy vọng bài viết đã cung cấp cho bạn một hướng dẫn toàn diện, chi tiết và dễ thực hiện, giúp bạn tự tin thực hiện dự án ngay tại nhà.
