Mạch đèn pin siêu sáng là thành phần quan trọng quyết định độ sáng, thời gian sử dụng và độ bền của các thiết bị chiếu sáng cầm tay. Bài viết dưới đây sẽ giải thích nguyên lý hoạt động, các thành phần chính, tiêu chí lựa chọn và một số mẫu mạch phổ biến hiện nay, giúp bạn đưa ra quyết định mua sắm thông minh.
Có thể bạn quan tâm: Mạch Đèn Nháy Bàn Thờ: Định Nghĩa, Công Dụng Và Cách Lắp Đặt An Toàn
Tổng quan nhanh về mạch đèn pin siêu sáng
Mạch đèn pin siêu sáng là một bộ điện tử tích hợp các linh kiện như MOSFET, bộ điều khiển dòng, tụ điện và các cảm biến nhiệt để tối ưu hoá công suất đưa vào đèn LED. Nhờ thiết kế thông minh, mạch này cho phép LED hoạt động ở công suất cao mà không gây quá nhiệt, đồng thời kéo dài thời gian pin so với các mạch truyền thống.
Cấu tạo và nguyên lý hoạt động
1. Nguồn cung cấp và bộ quản lý năng lượng
- Pin: Thông thường sử dụng pin lithium‑ion (Li‑ion) hoặc pin lithium‑polymer (Li‑Po) vì mật độ năng lượng cao và khả năng xả nhanh.
- Bộ bảo vệ quá áp / quá dòng: Ngăn ngừa hiện tượng quá áp hoặc ngắn mạch, kéo dài tuổi thọ pin.
2. Bộ điều khiển dòng (Current Regulator)
- MOSFET: Chịu công suất lớn, chuyển đổi nhanh, giảm tổn thất năng lượng.
- IC điều khiển: Thường là các chip chuyên dụng như AX3115, MT3608 hoặc TPS61088, giúp duy trì dòng điện ổn định cho LED ngay cả khi điện áp pin thay đổi.

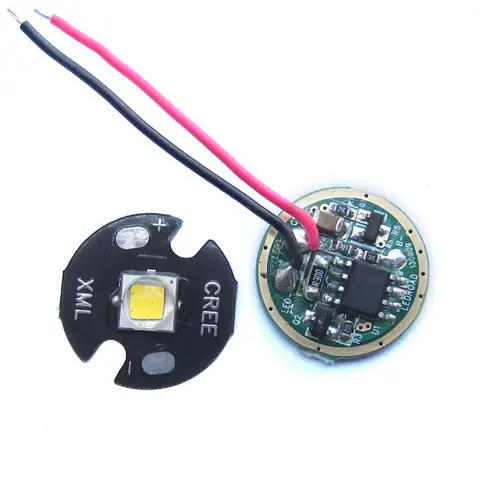

3. LED và driver
Có thể bạn quan tâm: Mạch Đèn Pha Cốt Trên Ô Tô: Tổng Quan, Chức Năng Và Cách Bảo Dưỡng

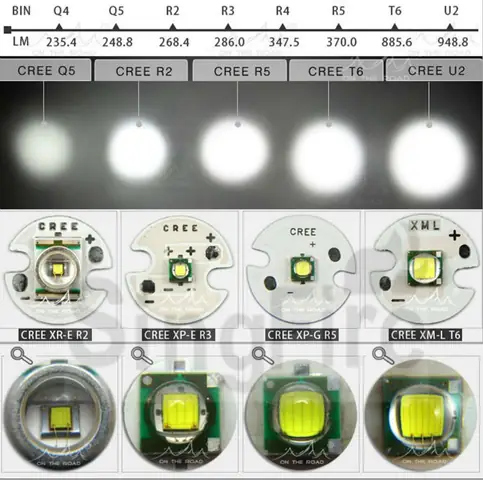

- LED siêu sáng (Cree, Nichia, Osram…): Được chọn dựa trên hiệu suất (lm/W) và nhiệt độ màu.
- Driver: Điều chỉnh điện áp và dòng điện phù hợp với đặc tính của LED, tránh hiện tượng “lên sáng” quá mức gây hỏng LED.
4. Hệ thống tản nhiệt
- Ống tản nhiệt (heat sink): Thường làm bằng nhôm hoặc hợp kim nhôm‑đồng, tăng diện tích bề mặt để tản nhiệt hiệu quả.
- Cảm biến nhiệt: Một số mạch tích hợp cảm biến nhiệt để tự động giảm công suất khi nhiệt độ đạt ngưỡng an toàn.
5. Các chế độ chiếu sáng
- Low / Medium / High: Thay đổi mức dòng điện cho LED, cung cấp ba mức sáng khác nhau.
- Turbo (hoặc Boost): Đẩy công suất lên mức tối đa trong thời gian ngắn để đạt độ sáng cực cao.
- Strobe / SOS: Chế độ nhấp nháy, hữu ích trong các tình huống khẩn cấp.
Tiêu chí lựa chọn mạch đèn pin siêu sáng
| Tiêu chí | Mô tả chi tiết | Tầm quan trọng |
|---|---|---|
| Công suất tối đa (W) | Thường từ 5W đến 30W; công suất cao hơn đồng nghĩa với độ sáng mạnh hơn. | ★★★★★ |
| Hiệu suất năng lượng (lm/W) | Đánh giá lượng ánh sáng tạo ra trên mỗi watt tiêu thụ. | ★★★★ |
| Thời gian chạy (h) | Đánh giá dựa trên dung lượng pin và chế độ sử dụng. | ★★★ |
| Độ bền nhiệt (°C) | Mạch và LED phải chịu được nhiệt độ cao mà không giảm hiệu suất. | ★★★★ |
| Kích thước và trọng lượng | Ảnh hưởng đến tính di động và tiện lợi khi mang theo. | ★★ |
| Giá thành | Cân nhắc giữa chất lượng và ngân sách. | ★★ |
Lưu ý khi so sánh các mẫu mạch
- Kiểm tra thông số kỹ thuật của MOSFET – Chọn MOSFET có điện áp chịu được (VDS) ít nhất 30 V và dòng điện (ID) phù hợp với công suất LED.
- Xem xét tính năng bảo vệ quá nhiệt – Mạch có tự động giảm công suất khi nhiệt độ vượt quá 80 °C sẽ kéo dài tuổi thọ.
- Đánh giá chất lượng linh kiện – Chip điều khiển và tụ điện có thương hiệu uy tín (Texas Instruments, ON Semiconductor…) thường đáng tin cậy hơn.
- Tham khảo đánh giá thực tế – Đọc nhận xét người dùng trên diễn đàn, nhóm mua sắm để biết độ ổn định khi dùng lâu dài.
Một số mẫu mạch đèn pin siêu sáng phổ biến
1. Mạch AX3115 – Đỉnh cao công nghệ Turbo
- Công suất tối đa: 30 W
- Độ sáng cực đại: 3000 lm
- Thời gian chạy ở chế độ High: 1,5 h (pin 18650 3500 mAh)
- Đặc điểm nổi bật: Tốc độ phản hồi nhanh, hỗ trợ chế độ Boost lên 5 A, bảo vệ quá nhiệt tự động.
2. Mạch MT3608 – Giải pháp giá rẻ, hiệu suất cao
Có thể bạn quan tâm: Mạch Đèn Nháy Trang Trí: Định Nghĩa, Cách Hoạt Động Và Lựa Chọn Phù Hợp
- Công suất tối đa: 15 W
- Độ sáng cực đại: 1800 lm
- Thời gian chạy ở chế độ Medium: 3 h (pin 18650 3000 mAh)
- Đặc điểm nổi bật: Thiết kế mạch đơn giản, chi phí thấp, phù hợp cho người mới bắt đầu.
3. Mạch TPS61088 – Độ ổn định và bảo vệ đa dạng
- Công suất tối đa: 22 W
- Độ sáng cực đại: 2500 lm
- Thời gian chạy ở chế độ Low: 4 h (pin 21700 5000 mAh)
- Đặc điểm nổi bật: Hỗ trợ chế độ Strobe, tích hợp cảm biến nhiệt và bảo vệ ngắn mạch.
panasonicvn.com.vn cung cấp nhiều loại đèn pin và linh kiện phù hợp cho các dự án tự chế, giúp bạn dễ dàng lựa chọn thành phần chất lượng.
Các bước lắp ráp mạch đèn pin siêu sáng cơ bản
- Chuẩn bị linh kiện: MOSFET, IC điều khiển, tụ lọc, LED, pin, bộ tản nhiệt và dây nối.
- Hàn MOSFET và IC trên board PCB theo sơ đồ mạch (thường có sẵn trên trang nhà sản xuất).
- Gắn LED vào phần driver, chú ý hướng cực (+/-) đúng.
- Lắp bộ tản nhiệt lên LED, sử dụng keo tản nhiệt để tăng độ truyền nhiệt.
- Kết nối nguồn pin qua công tắc, kiểm tra điện áp đầu ra bằng đồng hồ vạn năng.
- Kiểm tra chức năng: Chuyển đổi các chế độ (Low, Medium, High, Turbo) để xác nhận mạch hoạt động ổn định.
Ưu và nhược điểm của mạch đèn pin siêu sáng
| Ưu điểm | Nhược điểm |
|---|---|
| Độ sáng cực mạnh – Thích hợp cho công việc ngoài trời, cứu hộ. | Tiêu thụ năng lượng cao – Thời gian chạy ngắn ở chế độ Turbo. |
| Điều khiển linh hoạt – Nhiều chế độ sáng, bảo vệ quá nhiệt. | Giá thành – Các mạch cao cấp có giá từ 300.000 đ đến 1.200.000 đ. |
| Thiết kế gọn gàng – Thích hợp cho các dự án DIY. | Yêu cầu hàn tinh vi – Cần kinh nghiệm hàn SMD cho một số IC. |
| Tính năng an toàn – Bảo vệ quá áp, ngắn mạch, quá nhiệt. | Nhiệt độ cao – Nếu không có tản nhiệt đủ mạnh, LED có thể hỏng. |
Câu hỏi thường gặp (FAQ)
Q1: Mạch nào phù hợp cho người mới bắt đầu?
A: MT3608 là lựa chọn hợp lý vì thiết kế đơn giản, chi phí thấp và vẫn cung cấp độ sáng đủ cho các nhu cầu cơ bản.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Làm Mạch Đèn Nháy Dùng Ic 555
Q2: Có cần dùng bộ sạc riêng cho pin Li‑ion?
A: Đúng. Sử dụng bộ sạc chuyên dụng (điện áp 4.2 V, dòng 1 A) để bảo vệ tuổi thọ pin và tránh hiện tượng “over‑charge”.
Q3: Làm sao giảm nhiệt khi dùng chế độ Turbo lâu?
A: Lắp thêm tấm tản nhiệt bằng nhôm hoặc sử dụng quạt mini để tăng diện tích tản nhiệt, đồng thời bật chế độ bảo vệ nhiệt nếu mạch hỗ trợ.
Q4: Có thể thay LED sang loại màu trắng lạnh không?
A: Có, nhưng cần kiểm tra thông số dòng điện tối đa của driver để tránh quá tải.
Q5: Mạch có thể kết nối nhiều LED đồng thời không?
A: Có, nếu tổng công suất không vượt quá giới hạn của MOSFET và driver. Thường thì 2‑3 LED cùng loại là an toàn.
Kết luận
Mạch đèn pin siêu sáng không chỉ là linh kiện chiếu sáng mạnh mẽ mà còn là hệ thống điện tử phức tạp, yêu cầu cân nhắc kỹ lưỡng về công suất, bảo vệ nhiệt và độ bền. Khi lựa chọn, hãy dựa vào các tiêu chí như công suất tối đa, hiệu suất năng lượng, thời gian chạy và tính năng bảo vệ. Các mẫu mạch như AX3115, MT3608 và TPS61088 đáp ứng đa dạng nhu cầu từ người mới bắt đầu đến người dùng chuyên nghiệp. Hy vọng bài viết đã cung cấp đủ kiến thức để bạn tự tin lựa chọn và lắp ráp mạch đèn pin siêu sáng phù hợp với mục đích sử dụng của mình.
