Giới thiệu nhanh

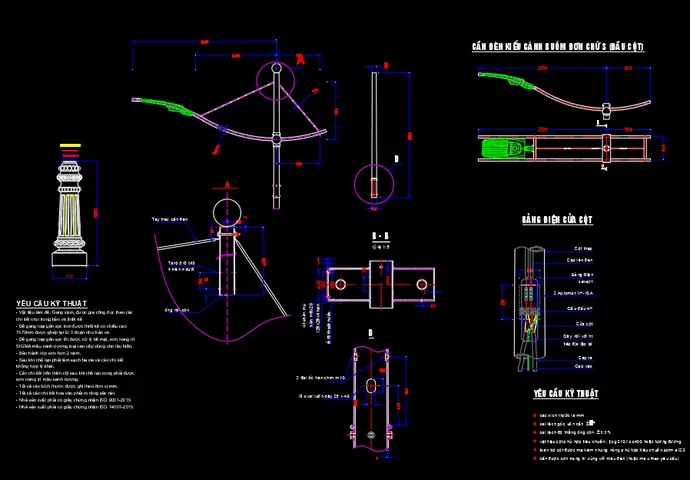

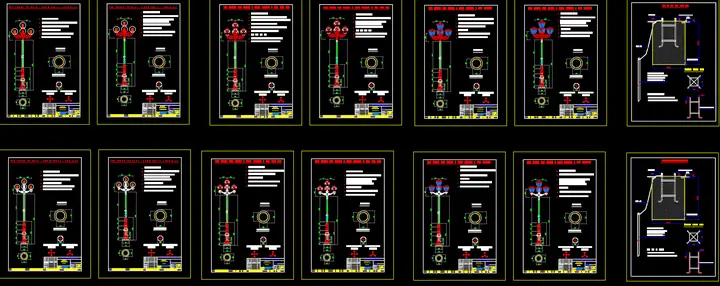

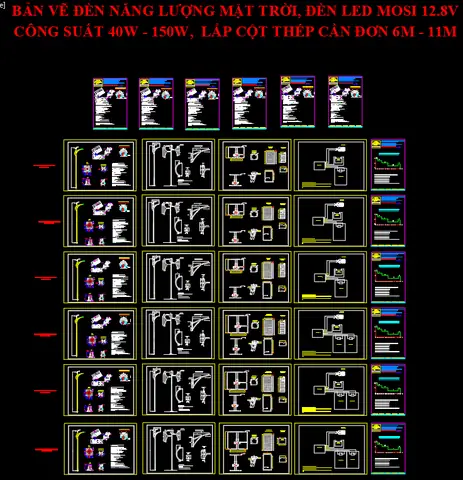

Thư viện CAD cột đèn chiếu sáng là bộ sưu tập các mô hình thiết kế chuyên dụng, giúp kiến trúc sư, kỹ sư điện và nhà thầu nhanh chóng lựa chọn và triển khai các giải pháp chiếu sáng cho công trình. Bài viết dưới đây sẽ cung cấp cái nhìn toàn diện về thư viện này, giải thích tại sao nó quan trọng, và hướng dẫn cách tải, tùy chỉnh cũng như áp dụng trong các dự án thực tế.
Tổng quan về thư viện CAD cột đèn chiếu sáng
Thư viện CAD cột đèn chiếu sáng là một kho lưu trữ các file thiết kế (DWG, DXF, DWF…) chứa các mô hình 3D và 2D của các loại cột đèn công cộng, cột chiếu sáng công nghiệp, cột đèn đường, cột chiếu sáng sân bay, v.v. Các mô hình này thường được phân loại theo tiêu chuẩn quốc tế (IEC, CIE) và theo nhu cầu sử dụng (độ cao, công suất, kiểu chiếu sáng). Nhờ có sẵn các mô hình chuẩn, người dùng có thể:
- Tiết kiệm thời gian thiết kế, tránh việc tự vẽ lại từ đầu.
- Đảm bảo tính nhất quán và tuân thủ các quy chuẩn an toàn điện.
- Dễ dàng thực hiện mô phỏng ánh sáng và tính toán năng lượng.
- Tích hợp nhanh vào các bản vẽ BIM (Building Information Modeling) để quản lý dự án toàn diện.
Tại sao nên sử dụng thư viện CAD cho cột đèn chiếu sáng?
- Tiết kiệm chi phí – Giảm thiểu công sức vẽ tay và sửa lỗi thiết kế.
- Độ chính xác cao – Các mô hình được chuẩn hoá, có thông số kỹ thuật chi tiết (độ cao, góc chiếu, công suất, vật liệu).
- Tương thích đa nền tảng – Hỗ trợ các phần mềm phổ biến như AutoCAD, Revit, SketchUp, SolidWorks.
- Hỗ trợ phân tích ánh sáng – Dễ dàng nhập vào phần mềm mô phỏng (Dialux, Relux) để kiểm tra độ chiếu sáng, độ đồng đều và tiêu thụ năng lượng.
- Cập nhật tiêu chuẩn – Thư viện thường xuyên được cập nhật theo các quy chuẩn mới (ví dụ: tiêu chuẩn tiết kiệm năng lượng của EU).
Cách tải và cài đặt thư viện CAD cột đèn chiếu sáng
Bước 1: Xác định nguồn cung cấp đáng tin cậy
Có thể bạn quan tâm: Thư Kỳ Khu Đèn Đỏ: Giới Thiệu, Lịch Sử Và Vai Trò Trong Xã Hội Hiện Đại
- Các nhà sản xuất thiết bị chiếu sáng (Panasonic, Philips, Osram) thường cung cấp thư viện CAD miễn phí trên website chính thức.
- Các nền tảng chuyên nghiệp như Autodesk Seek, BIMobject, GrabCAD cũng có kho lưu trữ đa dạng.
- Đảm bảo tải bản mới nhất, có tài liệu kèm theo (spec sheet, hướng dẫn lắp đặt).
Bước 2: Đăng ký và tải file
- Truy cập trang web cung cấp, điền thông tin liên hệ nếu cần.
- Chọn định dạng phù hợp (DWG cho AutoCAD, RVT cho Revit, SKP cho SketchUp).
- Tải về thư mục máy tính, giải nén nếu file ở dạng ZIP.
Bước 3: Nhập vào phần mềm CAD
- AutoCAD: Dùng lệnh
INSERT→ Chọn file DWG → Đặt vị trí và tỷ lệ. - Revit: Dùng
Insert > Load Family→ Chọn file RVT → Đặt vào dự án. - SketchUp: Kéo thả file SKP vào không gian làm việc hoặc sử dụng
File > Import.
Bước 4: Kiểm tra và tùy chỉnh
- Kiểm tra các tham số (độ cao, góc chiếu, vật liệu).
- Nếu cần thay đổi, sử dụng công cụ chỉnh sửa để thay đổi kích thước, màu sắc hoặc thêm các chi tiết như cảm biến chuyển động, bảng điều khiển.
- Lưu lại phiên bản mới với tên riêng để tránh ghi đè lên bản gốc.
Các tiêu chuẩn và thông số kỹ thuật quan trọng
| Tiêu chuẩn | Mô tả | Ứng dụng |
|---|---|---|
| IEC 60598-2-1 | Yêu cầu an toàn cho đèn chiếu sáng công cộng | Đảm bảo tuân thủ quy chuẩn an toàn điện |
| CIE 015:2005 | Định nghĩa các mức độ chiếu sáng cho không gian công cộng | Thiết kế độ đồng đều ánh sáng |
| EN 15232 | Đánh giá năng lượng cho hệ thống chiếu sáng | Lập kế hoạch tiết kiệm năng lượng |
| UL 1598 | Tiêu chuẩn an toàn cho đèn công nghiệp tại Mỹ | Đối tượng dự án ở Bắc Mỹ |
Mỗi mô hình trong thư viện thường đi kèm một tệp PDF mô tả chi tiết các thông số: công suất (W), loại đèn (LED, HID, Sodium), góc chiếu (°), độ sáng (lm), chỉ số bảo vệ (IP), và tuổi thọ (giờ).
Áp dụng thư viện CAD trong quy trình thiết kế
Có thể bạn quan tâm: Thông Số Đèn Vray Light: Hướng Dẫn Chi Tiết Và Đầy Đủ
1. Giai đoạn khảo sát và lập kế hoạch
- Dựa trên bản đồ địa hình, xác định vị trí cần chiếu sáng (đường phố, bãi đỗ, công viên).
- Sử dụng mô hình cột đèn để tính toán khoảng cách tối ưu giữa các cột, tránh tối thiểu 2‑3 m cho độ đồng đều.
2. Thiết kế sơ bộ (Concept Design)
- Đặt các mô hình cột đèn vào bản vẽ sơ đồ, xác định số lượng và vị trí.
- Thực hiện mô phỏng ánh sáng sơ bộ bằng công cụ như Dialux để kiểm tra mức độ chiếu sáng (lux) và phát hiện vùng tối.
3. Thiết kế chi tiết (Detailed Design)
- Cập nhật các thông số kỹ thuật chi tiết: dây dẫn, thiết bị bảo vệ, hệ thống điều khiển (dây cảm biến, dimming).
- Tạo bảng khối lượng vật tư (BOQ) tự động từ mô hình BIM, giảm thiểu sai sót.
4. Xây dựng và giám sát
- Sử dụng mô hình 3‑D để hướng dẫn thi công, giúp công nhân hiểu rõ vị trí lắp đặt và cách kết nối.
- Kiểm tra thực tế bằng thiết bị đo ánh sáng (luxmeter) và so sánh với mô phỏng để điều chỉnh nếu cần.
Lợi ích thực tiễn từ việc sử dụng thư viện CAD cột đèn chiếu sáng
- Tiết kiệm thời gian: Giảm 30‑40 % thời gian thiết kế so với vẽ tay.
- Giảm lỗi thiết kế: Độ chính xác cao, ít sai sót trong tính toán điện.
- Tối ưu năng lượng: Cho phép mô phỏng và lựa chọn đèn LED tiết kiệm năng lượng, giảm chi phí vận hành tới 50 %.
- Quản lý dự án dễ dàng: Thông qua BIM, các bên liên quan (kiến trúc sư, nhà thầu, chủ đầu tư) có thể truy cập cùng một mô hình, đồng bộ thông tin.
Một số nguồn thư viện CAD cột đèn chiếu sáng nổi bật
Có thể bạn quan tâm: Thông Số Đèn Vray Ies: Hướng Dẫn Chi Tiết Cho Người Dùng
- Panasonic Vietnam – Cung cấp mô hình cột đèn LED công cộng, phù hợp với tiêu chuẩn Việt Nam và ASEAN.
- Philips Lighting – Thư viện đa dạng các loại đèn đường, đèn cao áp, có tùy chọn màu nhiệt.
- Osram – Tập trung vào các giải pháp chiếu sáng thông minh, tích hợp cảm biến và IoT.
- Autodesk Seek – Kho lưu trữ mở, người dùng có thể tải về miễn phí nhiều loại cột đèn từ các nhà sản xuất khác nhau.
Theo báo cáo của International Energy Agency (IEA) 2026, việc áp dụng hệ thống chiếu sáng thông minh và LED có thể giảm tiêu thụ năng lượng đô thị tới 15 % so với hệ thống truyền thống.
Các lưu ý khi lựa chọn mô hình CAD
- Kiểm tra tính tương thích: Đảm bảo file CAD tương thích với phiên bản phần mềm đang dùng.
- Xác nhận thông số kỹ thuật: So sánh các thông số mô hình với datasheet thực tế của nhà sản xuất.
- Cập nhật tiêu chuẩn địa phương: Đối với Việt Nam, cần tuân thủ các quy định của Bộ Xây dựng và Cục Điện lực về độ sáng và an toàn.
- Bảo mật bản quyền: Một số mô hình có điều kiện sử dụng chỉ cho mục đích nội bộ, không cho phép phân phối lại.
Kết luận
Thư viện CAD cột đèn chiếu sáng là công cụ không thể thiếu trong quy trình thiết kế và thi công hệ thống chiếu sáng hiện đại. Nó không chỉ giúp giảm thời gian và chi phí mà còn nâng cao độ chính xác, tuân thủ tiêu chuẩn an toàn và tối ưu hóa năng lượng. Khi lựa chọn và sử dụng thư viện, hãy lưu ý tới nguồn cung cấp uy tín, kiểm tra thông số kỹ thuật và luôn cập nhật các tiêu chuẩn mới. Việc tích hợp mô hình CAD vào quy trình BIM sẽ mang lại lợi ích lớn cho mọi dự án, từ các khu đô thị đến các công trình công nghiệp.
Nếu bạn đang tìm kiếm nguồn mô hình chuẩn, panasonicvn.com.vn là một trong những địa chỉ đáng tin cậy, cung cấp các mô hình CAD chất lượng cao và hỗ trợ kỹ thuật chuyên nghiệp.
