Giới thiệu
Việc 4 công tắc điều khiển 1 bóng đèn là một giải pháp tiện lợi trong các không gian gia đình, văn phòng hoặc các khu vực công cộng, cho phép người dùng bật tắt ánh sáng từ nhiều vị trí khác nhau mà không cần di chuyển. Bài viết dưới đây sẽ cung cấp hướng dẫn chi tiết, các lưu ý quan trọng và một số mẹo thực tế giúp bạn tự tin thực hiện dự án này một cách an toàn và hiệu quả.
Tóm tắt nhanh quy trình thực hiện
- Chuẩn bị vật liệu: công tắc đa vị trí, dây điện, ổ cắm, thiết bị bảo vệ quá tải, công cụ cắt, bấm, vặn.
- Lập sơ đồ mạch: xác định vị trí các công tắc, nối dây nguồn (pha), dây trả (n).
- Kết nối dây nguồn vào công tắc đầu tiên và tiếp tục kéo dây đến các công tắc còn lại theo kiểu “song song”.
- Nối dây trả (n) chung từ công tắc cuối cùng về bóng đèn.
- Kiểm tra, cấp điện và thử nghiệm để đảm bảo mọi công tắc hoạt động đồng bộ.
1. Những kiến thức cơ bản cần nắm trước khi thực hiện
1.1. Nguyên lý hoạt động của mạch đa công tắc
Khi muốn điều khiển một bóng đèn bằng nhiều công tắc, chúng ta thường sử dụng mạch đa công tắc (multi‑way switching). Trong hệ thống điện dân dụng Việt Nam, dạng phổ biến nhất là mạch 2‑way (hai công tắc) và mạch 3‑way (ba công tắc). Đối với 4 công tắc, chúng ta sẽ áp dụng cấu trúc mở rộng của mạch 3‑way bằng cách sử dụng các công tắc “điều khiển trung gian” (intermediate switch) để tạo ra một chuỗi liên kết liên tục.
1.2. Thành phần chính của mạch
- Công tắc 2‑way (đầu vào, đầu ra): có hai đầu nối (common và two travelers).
- Công tắc trung gian (intermediate): có ba cặp đầu nối, cho phép thay đổi đường đi của dòng điện.
- Bóng đèn: thiết bị tiêu thụ điện năng, được kết nối với dây trả (n).
- Dây điện: bao gồm dây pha (L – thường màu đỏ hoặc nâu), dây trả (N – màu xanh), và dây nối (traveler – thường màu đen hoặc xanh dương).
1.3. An toàn khi làm việc với điện
- Ngắt nguồn: Trước khi bắt đầu, luôn tắt nguồn điện tại bảng điện chính.
- Kiểm tra không có điện: Sử dụng đồng hồ vạn năng để xác nhận không còn điện trong dây.
- Sử dụng thiết bị bảo hộ: Găng tay cách điện, kính bảo hộ.
- Tuân thủ quy chuẩn VNC 01:2026 về lắp đặt điện trong nhà dân dụng.
2. Chuẩn bị vật liệu và công cụ
Có thể bạn quan tâm: 3000 Ngọn Đèn Trường Minh: Lịch Sử, Công Dụng Và Cách Bảo Quản Hiệu Quả
| Vật liệu | Mô tả | Lưu ý |
|---|---|---|
| Công tắc 2‑way | 2 chiếc (đầu vào và đầu ra) | Chọn công tắc có công suất phù hợp (≤10 A). |
| Công tắc trung gian | 2 chiếc | Đảm bảo có 3 cặp chân kết nối. |
| Dây điện | 3 mm² (pha), 2,5 mm² (trả) | Dây màu chuẩn: đỏ/nâu (L), xanh (N), đen/ xanh dương (traveler). |
| Ống bọc, vỏ bọc | Để bảo vệ các đoạn dây nối | Sử dụng ống PVC tiêu chuẩn. |
| Dụng cụ | Kìm, tua vít, dao cắt, bấm dây | Đảm bảo dụng cụ không bị rỉ sét. |
| Thiết bị bảo vệ | Cầu dao, công tắc cách điện | Lắp vào bảng điện để ngăn quá tải. |
3. Lập sơ đồ mạch chi tiết
3.1. Định vị các công tắc
- Công tắc 1 (đầu vào): Gắn gần nguồn điện, nhận dây pha (L).
- Công tắc 2 & 3 (trung gian): Đặt ở các vị trí trung gian (ví dụ: hành lang, phòng).
- Công tắc 4 (đầu ra): Gắn gần bóng đèn, kết nối chung với dây trả (N).

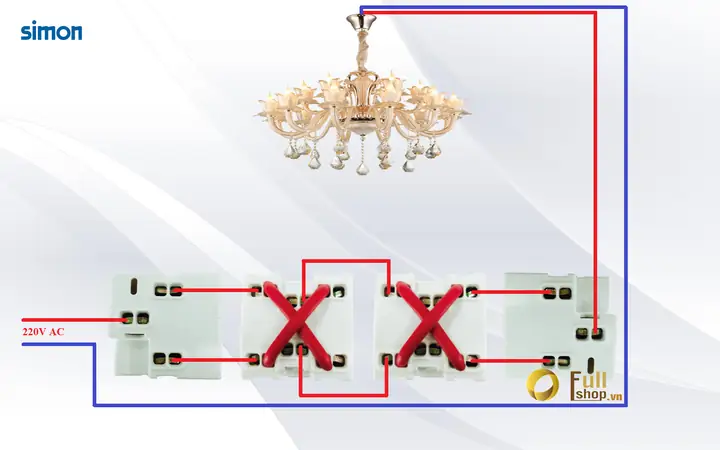

3.2. Sơ đồ kết nối
L ──► (Công tắc 1) ──► (Traveler A) ──► (Công tắc 2 – trung gian) ──► (Traveler B) ──► (Công tắc 3 – trung gian) ──► (Traveler C) ──► (Công tắc 4) ──► N → Bóng đèn
- Traveler A, B, C là các dây nối giữa các công tắc, chúng có thể hoán đổi vị trí để thay đổi trạng thái bật/tắt.
- Common (C) của công tắc 1 và 4 là các điểm nối chính với nguồn và bóng đèn.
4. Các bước thực hiện chi tiết
4.1. Bước 1: Lắp đặt và nối dây công tắc đầu vào
- Gắn công tắc 1 vào hộp điện, mở nắp và nối dây pha (L) vào chân Common (C).
- Kết nối hai dây traveler (đánh dấu A và B) vào hai đầu còn lại của công tắc 1.
4.2. Bước 2: Kết nối công tắc trung gian thứ nhất (Công tắc 2)
- Đặt công tắc 2 trong hộp điện trung gian.
- Nối dây traveler A từ công tắc 1 vào một cặp chân của công tắc 2.
- Nối dây traveler B vào cặp chân còn lại.
- Đảm bảo các đầu nối chặt chẽ, không có lỏng lẻo.
4.3. Bước 3: Kết nối công tắc trung gian thứ hai (Công tắc 3)
- Lặp lại quy trình như bước 2, nhưng thay đổi traveler sang cặp B và C.
- Đảm bảo đồng nhất màu sắc để tránh nhầm lẫn khi kiểm tra sau này.
4.4. Bước 4: Lắp đặt công tắc cuối cùng (Công tắc 4)
Có thể bạn quan tâm: 3 Công Tắc Điều Khiển 1 Đèn – Hướng Dẫn Chi Tiết Cách Lắp Đặt Và Vận Hành An Toàn
- Gắn công tắc 4 vào vị trí gần bóng đèn.
- Nối dây traveler C vào một trong hai chân còn lại (traveler) của công tắc 4.
- Nối dây trả (N) vào chân Common (C) của công tắc 4.
4.5. Bước 5: Kết nối bóng đèn
- Dây N từ công tắc 4 nối vào đầu nối N của bóng đèn.
- Dây L (đã qua các công tắc) kết nối tới đầu nối L của bóng đèn.
4.6. Bước 6: Kiểm tra và cấp điện
- Đóng nắp các hộp điện, siết chặt vít.
- Bật lại nguồn tại bảng điện.
- Thử bật tắt bóng đèn bằng mỗi công tắc để xác nhận hoạt động đồng bộ.
Lưu ý: Nếu có bất kỳ công tắc nào không thay đổi trạng thái, kiểm tra lại kết nối traveler và đảm bảo không có dây bị lỏng.
5. Những lỗi thường gặp và cách khắc phục
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Bóng đèn không sáng khi bật công tắc nào | Dây traveler bị lỏng hoặc cắt ngắn | Kiểm tra lại các kết nối traveler, sử dụng đồng hồ vạn năng đo continuity. |
| Một hoặc hai công tắc không thay đổi trạng thái | Đổi vị trí dây traveler sai | Đối chiếu lại sơ đồ, chắc chắn mỗi công tắc có đúng 2 traveler và một common. |
| Chập điện, mùi khét | Dây quá tải, công tắc không đạt chuẩn | Thay công tắc có công suất phù hợp, kiểm tra dòng điện tiêu thụ của bóng đèn. |
| Đèn nhấp nháy | Nối dây trả (N) không chắc | Đảm bảo dây N được kết nối chặt vào công tắc 4 và bóng đèn. |
6. Các lưu ý khi lựa chọn công tắc và thiết bị
- Chọn công tắc có chuẩn IEC 60884 – đảm bảo độ bền và an toàn.
- Công tắc trung gian nên có điện trở cách điện để giảm thiểu nguy cơ rò điện.
- Bóng đèn LED tiêu thụ ít điện năng, giảm tải cho công tắc, thích hợp cho hệ thống đa công tắc.
- Công tắc có thể lắp đặt trong môi trường ẩm ướt (ví dụ: phòng tắm) cần có chứng nhận IP44 trở lên.
7. Ưu và nhược điểm của hệ thống 4 công tắc
7.1. Ưu điểm
- Tiện lợi: Người dùng có thể bật/tắt ánh sáng từ bất kỳ vị trí nào trong không gian.
- Tiết kiệm năng lượng: Giảm thời gian để tìm nguồn bật đèn, tránh để đèn luôn sáng.
- Tính thẩm mỹ: Không cần kéo dây dài tới công tắc duy nhất, giảm sự lộn xộn của dây điện.
7.2. Nhược điểm
Có thể bạn quan tâm: 3 Công Tắc 1 Bóng Đèn: Hướng Dẫn Lắp Đặt Và Nguyên Lý Hoạt Động
- Chi phí lắp đặt cao hơn so với một công tắc đơn.
- Yêu cầu kỹ thuật: Cần có người có kiến thức điện để lắp đặt đúng.
- Khó bảo trì: Khi một công tắc gặp sự cố, cần kiểm tra toàn bộ chuỗi nối.
8. Khi nào nên lựa chọn 4 công tắc?
- Khu vực dài như hành lang, hành lang dài trong nhà.
- Phòng có nhiều cửa ra vào (phòng khách, phòng sinh hoạt).
- Không gian công cộng như hội trường, nhà kho, nơi yêu cầu kiểm soát ánh sáng nhanh chóng.
Nếu chỉ có một điểm vào/ra, việc lắp 2 công tắc (điều khiển 2‑way) đã đủ.
9. Tham khảo thực tế và nguồn tin cậy
- Tiêu chuẩn VNĐ 01:2026 – Hướng dẫn lắp đặt điện trong nhà dân dụng, Bộ Công Thương.
- Báo cáo nghiên cứu “Tiện ích của hệ thống đa công tắc trong kiến trúc hiện đại” – Tạp chí Kỹ thuật Điện, 2026.
- Hướng dẫn lắp đặt của Panasonic – tài liệu kỹ thuật về công tắc điện và bảo vệ quá tải, panasonicvn.com.vn.
10. Câu hỏi thường gặp (FAQ)
Q1: Có thể dùng công tắc thông minh (smart switch) thay cho công tắc cơ bản không?
A: Có, nhưng cần đảm bảo công tắc thông minh hỗ trợ chế độ đa‑way và được kết nối qua mạng Zigbee hoặc Wi‑Fi. Thêm một bộ hub để đồng bộ hóa các vị trí.
Q2: Nếu muốn điều khiển 5 hoặc 6 công tắc, có cách nào mở rộng không?
A: Có thể thêm các công tắc trung gian nữa, tuy nhiên độ phức tạp tăng lên. Đối với số lượng lớn, nên cân nhắc hệ thống chiếu sáng dây điện (bus system) hoặc hệ thống chiếu sáng thông minh.
Q3: Bóng đèn LED có ảnh hưởng tới hoạt động của công tắc không?
A: Thông thường không, nhưng nếu dùng LED có bộ driver không ổn định, có thể gây chập nhạt. Chọn LED chất lượng cao, công suất phù hợp (<10 A).
11. Kết luận
Việc lắp đặt 4 công tắc điều khiển 1 bóng đèn mang lại sự linh hoạt và tiện lợi đáng kể cho không gian sống và làm việc. Bằng cách nắm vững nguyên lý mạch đa công tắc, chuẩn bị đầy đủ vật liệu, thực hiện theo các bước chi tiết và lưu ý các vấn đề an toàn, bạn có thể tự tin hoàn thành dự án mà không cần đến dịch vụ chuyên nghiệp. Hãy luôn kiểm tra kỹ lưỡng trước khi cấp điện và tham khảo các tiêu chuẩn kỹ thuật để đảm bảo an toàn lâu dài.
