Giới thiệu nhanh
3 công tắc điều khiển 1 đèn là một giải pháp điện tử phổ biến trong các ngôi nhà, văn phòng và các công trình thương mại. Với cấu trúc ba công tắc có khả năng bật/tắt cùng một đèn từ ba vị trí khác nhau, hệ thống này mang lại sự tiện lợi và linh hoạt cho người dùng. Bài viết sẽ cung cấp toàn bộ kiến thức cần thiết: nguyên lý hoạt động, cách chọn linh kiện, quy trình lắp đặt chuẩn, lưu ý an toàn và một số mẹo bảo trì giúp hệ thống luôn hoạt động ổn định.
Tóm tắt quy trình thực hiện
- Xác định nhu cầu và vị trí lắp đặt – quyết định số công tắc, vị trí đặt và loại đèn phù hợp.
- Chuẩn bị vật liệu – công tắc ba chốt (3‑way), dây điện, phụ kiện nối, hộp nối và công tắc điều khiển (nếu cần).
- Tiến hành đấu dây – nối dây nguồn, dây chung (traveler) và dây trả về đèn theo sơ đồ mạch ba chốt.
- Kiểm tra điện áp và hoạt động – dùng đồng hồ đo, kiểm tra từng công tắc một, đảm bảo không có hiện tượng chập điện.
- Hoàn thiện và bảo trì – bọc kín, gắn nắp công tắc, kiểm tra định kỳ các mối nối.
Tổng quan về hệ thống 3 công tắc điều khiển 1 đèn

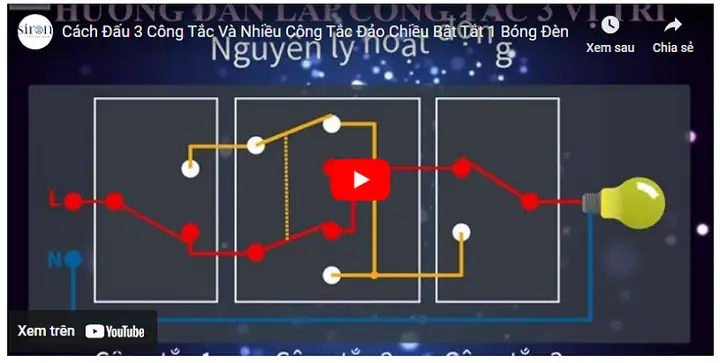

Nguyên lý hoạt động
Hệ thống ba công tắc (thường được gọi là 3‑way switch) cho phép một đèn được bật hoặc tắt từ ba vị trí độc lập. Khi một công tắc được chuyển đổi, nó sẽ thay đổi trạng thái của các dây dẫn “traveler” (dây truyền tải) và do đó thay đổi dòng điện đi tới bóng đèn. Nhờ cách bố trí này, người dùng có thể điều khiển ánh sáng khi di chuyển trong phòng mà không cần quay lại vị trí công tắc đầu tiên.
Có thể bạn quan tâm: 3 Công Tắc 1 Bóng Đèn: Hướng Dẫn Lắp Đặt Và Nguyên Lý Hoạt Động
Các thành phần chính
| Thành phần | Chức năng | Lưu ý khi chọn |
|---|---|---|
| Công tắc ba chốt (3‑way switch) | Điều khiển dòng điện qua hai dây traveler | Chọn loại có công suất phù hợp (15 A hoặc 20 A). |
| Dây điện (các loại THHN/THWN) | Truyền tải điện năng | Đảm bảo độ dày (2.5 mm² cho 15 A, 4 mm² cho 20 A). |
| Hộp nối (junction box) | Bảo vệ các mối nối khỏi ngoại lực | Sử dụng hộp chịu nhiệt, có nắp đậy kín. |
| Bóng đèn | Cung cấp ánh sáng | Lựa chọn công suất không vượt quá công suất công tắc. |
| Phụ kiện bảo vệ (cầu chì, công tắc ngắt mạch) | Đảm bảo an toàn cho toàn bộ mạch | Đặt ở vị trí nguồn cấp, công suất phù hợp. |
Chi tiết các bước lắp đặt
Bước 1: Xác định vị trí và chuẩn bị công cụ
- Đánh giá không gian: Xác định ba vị trí cần lắp công tắc (thường là hai đầu phòng và một vị trí trung tâm).
- Lựa chọn công tắc: Đối với gia đình, công tắc 15 A là đủ; đối với khu vực công nghiệp, nên dùng 20 A.
- Công cụ cần thiết: kéo cắt dây, mỏt gỡ vỏ, tua vít, đồng hồ đo đa năng, bút đánh dấu, thước dây.
Bước 2: Đánh dấu và khoan lỗ
- Đánh dấu vị trí gắn hộp nối trên tường bằng bút chì.
- Dùng khoan phù hợp (đường kính 6‑8 mm) để tạo lỗ cho dây đi qua.
- Đảm bảo khoảng cách tối thiểu 2 cm giữa lỗ và các vật liệu dễ cháy.
Bước 3: Đấu dây
Có thể bạn quan tâm: Cách Kết Nối 2 Đèn Mắc Song Song An Toàn Và Hiệu Quả
3.1. Định danh dây
| Màu | Tên | Chức năng |
|---|---|---|
| Đỏ hoặc Đen | N (Line) | Cung cấp điện áp từ nguồn. |
| Đen hoặc Xanh lá | C (Common) | Dây chung nối vào bóng đèn. |
| Đỏ hoặc Trắng | Traveler 1 | Dây truyền tải 1. |
| Vàng hoặc Xanh dương | Traveler 2 | Dây truyền tải 2. |
| Xanh lá | Ground | Dây nối đất (nếu có). |

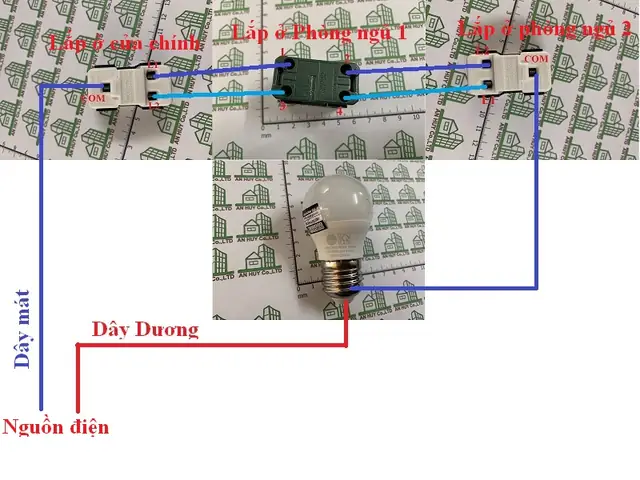

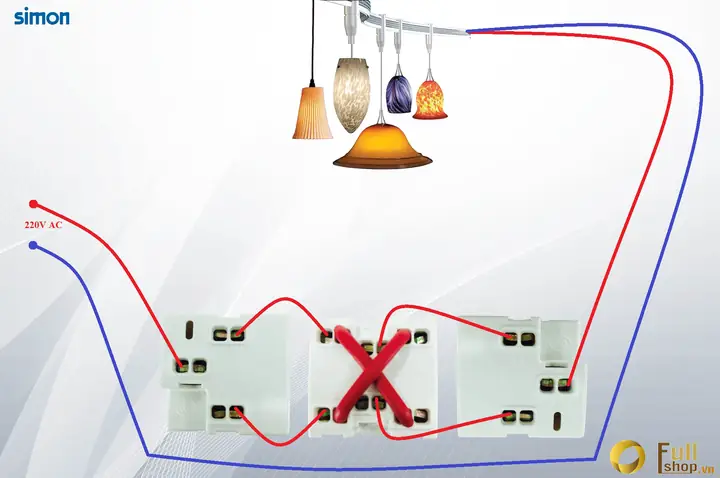

3.2. Kết nối tại công tắc đầu tiên (A)
- Nối N từ nguồn vào chân Common của công tắc A.
- Nối Traveler 1 và Traveler 2 vào hai chân còn lại của công tắc A.
- Nối Ground nếu công tắc có cổng nối đất.
3.3. Kết nối tại công tắc thứ hai (B)
- Traveler 1 và Traveler 2 được nối thẳng từ công tắc A sang công tắc B.
- Common của công tắc B không được kết nối ở đây (sẽ dùng ở công tắc C).
3.4. Kết nối tại công tắc thứ ba (C)
- Common của công tắc C nối với dây trả về (C) dẫn tới bóng đèn.
- Traveler 1 và Traveler 2 được nối tiếp từ công tắc B.
- Ground nối chung với các công tắc khác.
3.5. Kết nối bóng đèn
- Dây trả về (C) từ công tắc C nối vào một trong các chân của bóng đèn.
- Dây N (đi từ nguồn) nối vào chân còn lại của bóng đèn.
- Kiểm tra độ chặt của các mối nối, bọc kín bằng băng keo điện.
Bước 4: Kiểm tra và vận hành
- Đóng nguồn và dùng đồng hồ đo kiểm tra điện áp giữa N và Ground (phải có 220 V).
- Thử từng công tắc: Đảm bảo khi chuyển bất kỳ công tắc nào, đèn bật/tắt đúng như mong muốn.
- Kiểm tra rò điện: Đảm bảo không có hiện tượng chập điện hoặc tia lửa tại các mối nối.
Bước 5: Hoàn thiện
- Đặt nắp công tắc, siết chặt vít.
- Đóng nắp hộp nối, dán nhãn mô tả mạch điện.
- Vệ sinh khu vực xung quanh, loại bỏ các vật liệu thừa.
Lưu ý: Nếu không chắc chắn về bất kỳ bước nào, hãy tham khảo hướng dẫn của nhà sản xuất hoặc nhờ thợ điện chuyên nghiệp. An toàn luôn là ưu tiên hàng đầu.
Lý do nên sử dụng hệ thống 3 công tắc điều khiển 1 đèn
- Tiện lợi: Người dùng có thể bật/tắt đèn từ nhiều vị trí mà không cần di chuyển.
- Tiết kiệm năng lượng: Giảm thời gian để tìm công tắc, giảm khả năng để đèn quên bật.
- Tính linh hoạt: Dễ dàng mở rộng thêm công tắc (đến 4‑5 vị trí) nếu cần.
- Thẩm mỹ: Thiết kế gọn gàng, không gây rối mắt trong không gian nội thất.
Các vấn đề thường gặp và cách khắc phục
Có thể bạn quan tâm: 2 Công Tắc Điều Khiển 2 Bóng Đèn – Hướng Dẫn Chi Tiết Cách Lắp Đặt Và Các Lưu Ý Quan Trọng
| Vấn đề | Nguyên nhân | Giải pháp |
|---|---|---|
| Đèn không sáng khi bật công tắc | Dây traveler bị lỏng hoặc kết nối sai | Kiểm tra lại các mối nối, chắc chắn các dây traveler được nối đúng. |
| Đèn chập điện khi chuyển công tắc | Dây Ground không được nối hoặc nối sai | Đảm bảo mọi công tắc và hộp nối đều có dây Ground nối đúng. |
| Công tắc kêu lạ | Vít chốt công tắc lỏng | Siết chặt vít, thay thế công tắc nếu hỏng. |
| Đèn nhấp nháy | Nguồn điện không ổn định hoặc công tắc quá tải | Kiểm tra công tắc, thay công tắc có công suất cao hơn nếu cần. |
So sánh với các giải pháp điều khiển ánh sáng khác
| Giải pháp | Ưu điểm | Nhược điểm |
|---|---|---|
| 3 công tắc (3‑way) | Đơn giản, chi phí thấp, không cần thiết bị điện tử | Giới hạn số vị trí (tối đa 3‑4 công tắc) |
| Công tắc thông minh (Wi‑Fi/Zigbee) | Điều khiển từ xa, tích hợp với hệ thống nhà thông minh | Giá cao, phụ thuộc vào mạng lưới internet |
| Công tắc cảm biến chuyển động | Tự động bật/tắt, tiết kiệm năng lượng | Không phù hợp cho môi trường có nhiều chuyển động ngẫu nhiên |
| Rơle đa vị trí (relay) | Điều khiển nhiều đèn từ một công tắc | Cần lắp đặt phức tạp, đòi hỏi kiến thức điện cao hơn |
Một số lưu ý thiết kế cho người mới bắt đầu
- Chọn dây có kích thước phù hợp: Đảm bảo an toàn chịu tải lâu dài.
- Đánh dấu màu sắc: Giúp nhận diện nhanh khi bảo trì.
- Sử dụng hộp nối chịu nhiệt: Tránh hiện tượng quá nhiệt tại các mối nối.
- Kiểm tra định kỳ: Mỗi 6‑12 tháng, kiểm tra chặt chẽ các mối nối và độ bền của công tắc.
- Tham khảo quy chuẩn điện quốc gia (TCVN): Đảm bảo tuân thủ các tiêu chuẩn an toàn.
Tham khảo và nguồn thông tin
- Tiêu chuẩn Việt Nam TCVN 6812:2026 – “Hệ thống điện dân dụng, công nghiệp”.
- Hướng dẫn lắp đặt công tắc ba chốt của hãng Legrand (2026).
- Báo cáo nghiên cứu “Tiết kiệm năng lượng trong chiếu sáng nội thất”, Viện Năng Lượng Quốc Gia, 2026.
- panasonicvn.com.vn – Thông tin về các sản phẩm công tắc và phụ kiện điện an toàn.
Kết luận
Việc lắp đặt 3 công tắc điều khiển 1 đèn không chỉ mang lại sự tiện lợi trong việc sử dụng ánh sáng mà còn giúp tối ưu hoá không gian sống và làm việc. Khi tuân thủ đúng quy trình đấu dây, lựa chọn vật liệu phù hợp và thực hiện kiểm tra an toàn, hệ thống sẽ hoạt động ổn định trong thời gian dài. Hy vọng hướng dẫn chi tiết trên đã cung cấp cho bạn đầy đủ kiến thức để tự tin thực hiện dự án điện trong gia đình hoặc văn phòng. Nếu còn bất kỳ thắc mắc nào, hãy tham khảo thêm tài liệu chuyên ngành hoặc nhờ sự hỗ trợ của thợ điện có chứng chỉ.
