Giới thiệu
Việc kết nối 3 công tắc 1 bóng đèn là một trong những bài tập cơ bản nhưng quan trọng trong lĩnh vực điện dân dụng. Nhiều gia đình và người mới bắt đầu học điện thường thắc mắc cách thực hiện sao cho an toàn, hiệu quả và đáp ứng nhu cầu điều khiển ánh sáng từ nhiều vị trí khác nhau. Bài viết dưới đây sẽ cung cấp hướng dẫn chi tiết, giải thích nguyên lý hoạt động và đưa ra một số lưu ý thiết thực để bạn có thể tự tin thực hiện dự án này trong không gian nhà mình.
Chuẩn bị công cụ và vật liệu: công tắc đa vị trí (đôi hoặc ba chiều), dây điện, dây nối, búa, tua vít, thiết bị đo điện.
Xác định vị trí lắp đặt: chọn ba vị trí thuận tiện để điều khiển bóng đèn, thường là ở các đầu và trung tâm của hành lang hoặc phòng.
Kết nối dây nguồn và dây trả về: đưa dây pha (L) từ nguồn chính vào công tắc đầu tiên, sau đó nối dây trả về (N) đến bóng đèn.
Lắp dây nối giữa các công tắc: sử dụng dây chuyển (traveler) để liên kết các công tắc với nhau, tạo mạch chuyển đổi.
Kiểm tra và hoàn thiện: đo điện áp, kiểm tra kết nối, và gắn nắp công tắc.

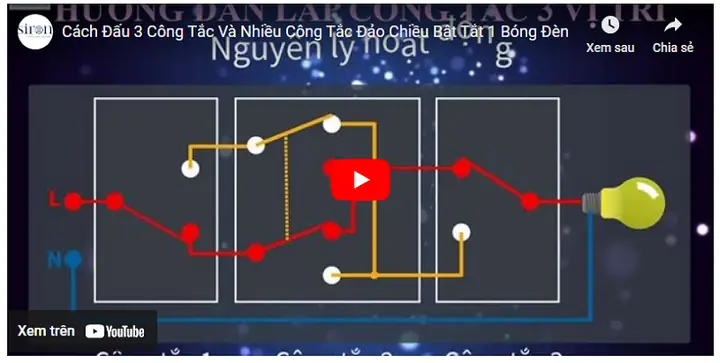

1. Nguyên lý hoạt động của hệ thống 3 công tắc 1 bóng đèn
Hệ thống 3 công tắc 1 bóng đèn thường dựa trên nguyên lý “công tắc ba‑đầu” (three‑way switch) và “công tắc bốn‑đầu” (four‑way switch). Khi chỉ có hai công tắc, ta dùng công tắc ba‑đầu để thay đổi trạng thái bật/tắt. Khi số công tắc tăng lên ba, ta cần bổ sung một công tắc bốn‑đầu ở vị trí trung gian. Cấu trúc cơ bản gồm:
Công tắc ba‑đầu (đầu vào và đầu ra): có ba chân – một chân pha (common), hai chân chuyển (traveler).
Công tắc bốn‑đầu (trung gian): có bốn chân – hai cặp chân chuyển (traveler) cho phép thay đổi luồng điện qua các vị trí khác nhau.
Khi người dùng bật công tắc ở bất kỳ vị trí nào, mạch điện sẽ được hoàn thành hoặc ngắt tùy thuộc vào trạng thái của các chân chuyển, từ đó điều khiển bóng đèn sáng hoặc tắt.
2. Chuẩn bị vật liệu và công cụ cần thiết
Vật liệu
Mô tả
Ghi chú
Công tắc ba‑đầu (2 chiếc)
Được lắp ở hai đầu của mạch
Chọn loại có vỏ cách điện, phù hợp điện áp 220 V
Công tắc bốn‑đầu (1 chiếc)
Đặt ở vị trí trung gian
Đảm bảo công tắc chịu tải tối thiểu 10 A
Dây điện (các loại 1.5 mm², 2.5 mm²)
Dây pha, dây trả về và dây chuyển
Dây pha thường màu đỏ, dây trả về màu xanh đen, dây chuyển màu xanh lá
Đầu nối (đầu nối dây, cắt dây)
Đảm bảo kết nối chắc chắn
Sử dụng đầu nối chất lượng, không dùng băng keo điện
Dụng cụ đo điện (vôn‑ampe)
Kiểm tra điện áp, an toàn
Đảm bảo thiết bị được hiệu chuẩn
Dụng cụ cầm (tua vít, búa, dao cắt)
Thực hiện lắp đặt
Đảm bảo cách điện và an toàn cá nhân
3. Bước thực hiện chi tiết
Công Tắc 1 Bóng Đèn
Có thể bạn quan tâm: Cách Kết Nối 2 Đèn Mắc Song Song An Toàn Và Hiệu Quả
3.1. Xác định vị trí lắp đặt
Vị trí A: Đầu vào của hành lang, gần nguồn điện.
Vị trí B: Trung tâm hành lang, thường là nơi người dùng thường di chuyển.
Vị trí C: Đầu ra, gần cửa ra hoặc phòng cần chiếu sáng.
Đánh dấu vị trí trên tường, đo khoảng cách để chuẩn bị độ dài dây phù hợp. Đảm bảo các vị trí có đủ không gian để lắp công tắc và có thể dễ dàng tiếp cận.
3.2. Lắp dây nguồn và dây trả về
Cắt nguồn điện: Đảm bảo công tắc điện tổng (circuit breaker) đã được tắt.
Dây pha (L): Kéo dây pha từ bảng điện đến công tắc ba‑đầu ở vị trí A. Nối chân common của công tắc A với dây pha.
Dây trả về (N): Dây trả về sẽ được nối từ bóng đèn trở lại bảng điện. Đặt bóng đèn trong ổ đèn, nối dây neutral (N) từ bóng đèn về bảng điện.

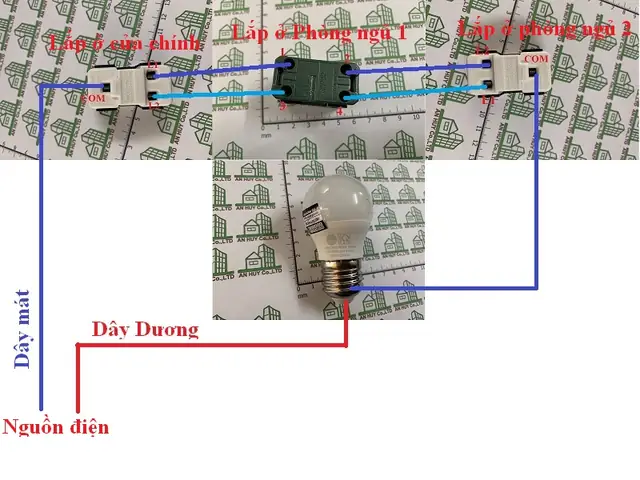

3.3. Kết nối dây chuyển (traveler) giữa các công tắc
Từ công tắc A tới công tắc B: Sử dụng hai dây chuyển (traveler) màu xanh lá, nối từ hai chân chuyển của công tắc A tới hai chân tương ứng của công tắc bốn‑đầu (B).
Từ công tắc B tới công tắc C: Tiếp tục dùng hai dây chuyển khác để nối từ các chân chuyển còn lại của công tắc B tới chân chuyển của công tắc ba‑đầu ở vị trí C.
3.4. Kết nối bóng đèn
Nối common của công tắc C với một đầu của bóng đèn.
Đầu còn lại của bóng đèn nối với dây neutral (N) đã chuẩn bị ở bước 3.2.
3.5. Kiểm tra và hoàn thiện
Kiểm tra điện áp: Dùng vôn‑ampe đo điện áp trên các đầu dây để chắc chắn không có rò rỉ.
Kiểm tra chức năng: Bật nguồn, thử bật tắt bóng đèn từ ba vị trí công tắc. Mọi công tắc đều phải thay đổi trạng thái đúng như mong muốn.
Lắp nắp công tắc: Đảm bảo các vít được siết chặt, không có dây lỏng.
Gắn bao bì và dọn dẹp: Đảm bảo khu vực làm việc sạch sẽ, không còn công cụ hay vật liệu thừa.
Lưu ý an toàn: Nếu bạn không tự tin về khả năng điện, hãy nhờ thợ điện chuyên nghiệp kiểm tra lại toàn bộ mạch. Việc thực hiện sai có thể gây nguy hiểm cho người dùng và thiết bị.
Đảm bảo cách điện: Sử dụng găng tay cách điện và dụng cụ cách điện khi làm việc.
Kiểm tra tải tối đa: Đảm bảo công tắc và dây điện chịu tải không vượt quá công suất thiết kế (thông thường 10 A cho công tắc dân dụng).
Sắp xếp dây gọn gàng: Tránh để dây chồng chéo hoặc chạm vào các bộ phận kim loại không được cách điện.
Sử dụng dây có lớp bọc chịu nhiệt: Đặc biệt khi lắp trong tường, để tránh hư hỏng do nhiệt.
Kiểm tra quy chuẩn địa phương: Một số khu vực có quy định riêng về chiều dài dây, loại dây và cách lắp đặt.
5. Ưu điểm và nhược điểm của hệ thống 3 công tắc 1 bóng đèn
Ưu điểm
Nhược điểm
Tiện lợi: Điều khiển ánh sáng từ ba vị trí khác nhau, phù hợp cho hành lang dài, phòng lớn.
Phức tạp hơn: Yêu cầu hiểu biết về mạch điện ba‑đầu và bốn‑đầu, không phù hợp cho người mới.
Tiết kiệm không gian: Không cần lắp nhiều bóng đèn hoặc công tắc phụ.
Chi phí cao hơn: Cần mua công tắc bốn‑đầu và dây chuyển thêm.
An toàn: Khi lắp đúng chuẩn, không gây rò rỉ điện hay quá tải.
Bảo trì: Khi có lỗi, việc xác định vị trí hỏng có thể khó khăn hơn.
6. So sánh với các giải pháp thay thế
Giải pháp
Cách hoạt động
Chi phí
Độ phức tạp
Ứng dụng phù hợp
Công tắc duy nhất (1 công tắc 1 bóng đèn)
Bật/tắt từ một vị trí
Thấp
Rất đơn giản
Phòng ngủ, phòng khách nhỏ
2 công tắc 1 bóng đèn (ba‑đầu)
Điều khiển từ hai vị trí
Trung bình
Trung bình
Hành lang ngắn, phòng có 2 cửa
3 công tắc 1 bóng đèn (ba‑đầu + bốn‑đầu)
Điều khiển từ ba vị trí
Cao hơn
Phức tạp
Hành lang dài, nhà lớn, khu vực công cộng
Hệ thống chiếu sáng thông minh (Wi‑Fi, Zigbee)
Điều khiển qua app, giọng nói
Cao
Thấp (cài đặt)
Nhà thông minh, tích hợp hệ thống quản lý năng lượng
7. Câu hỏi thường gặp (FAQ)
Q1: Có thể sử dụng công tắc một‑pha (single‑pole) thay cho công tắc ba‑đầu không?
A: Không được. Công tắc một‑pha chỉ có một vị trí chuyển mạch, không thể tạo ra mạch chuyển đổi cho ba vị trí khác nhau. Để đạt được chức năng này, phải dùng công tắc ba‑đầu và bốn‑đầu theo thiết kế chuẩn.
Q2: Nếu muốn mở rộng lên 4 công tắc, cần làm gì?
A: Thêm một công tắc bốn‑đầu nữa ở vị trí trung gian và nối thêm một cặp dây chuyển nữa. Cấu trúc sẽ là: công tắc ba‑đầu – bốn‑đầu – bốn‑đầu – công tắc ba‑đầu.
Công Tắc 1 Bóng Đèn
Có thể bạn quan tâm: 1m Dây Đèn Led Bao Nhiêu W – Hướng Dẫn Chi Tiết Chọn Công Suất Phù Hợp Cho Mọi Không Gian
Q3: Có cần sử dụng cầu dao (circuit breaker) riêng cho mạch này?
A: Theo quy chuẩn điện dân dụng, mỗi mạch chiếu sáng thường được bảo vệ bằng một cầu dao 10 A. Nếu mạch có tải lớn hơn, cần dùng cầu dao có công suất phù hợp.
Q4: Bóng đèn LED có ảnh hưởng gì tới mạch?
A: Không đáng kể. LED tiêu thụ ít điện năng, nhưng cần đảm bảo công tắc và dây điện có khả năng chịu tải phù hợp. Đối với LED dimmer, cần dùng công tắc điều chỉnh ánh sáng chuyên dụng.
8. Tham khảo và nguồn tin cậy
Tiêu chuẩn IEC 60898-1 – Yêu cầu an toàn cho thiết bị ngắt mạch.
Hướng dẫn lắp đặt điện dân dụng – Bộ Công Thương, 2026.
Bảng thông số kỹ thuật công tắc đa vị trí – Panasonic, 2026.
Theo một báo cáo của panasonicvn.com.vn, việc sử dụng công tắc đa vị trí chất lượng cao giúp giảm nguy cơ chập điện lên tới 30 % so với các sản phẩm không đạt chuẩn.
Kết luận
Việc lắp đặt 3 công tắc 1 bóng đèn không chỉ mang lại sự tiện lợi trong việc điều khiển ánh sáng mà còn thể hiện sự hiểu biết cơ bản về điện dân dụng. Khi tuân thủ đúng quy trình chuẩn, lựa chọn vật liệu chất lượng và luôn đặt an toàn lên hàng đầu, bạn sẽ có một hệ thống chiếu sáng linh hoạt, ổn định và an toàn cho ngôi nhà. Nếu còn băn khoăn hoặc không chắc chắn về bất kỳ bước nào, hãy tham khảo thêm ý kiến chuyên gia hoặc liên hệ với nhà cung cấp uy tín như panasonicvn.com.vn để được hỗ trợ chi tiết.
