Giới thiệu
Việc lắp đặt một mạch điện đơn giản gồm 1 cầu chì 2 công tắc 2 bóng đèn là một trong những dự án DIY (Do‑It‑Yourself) phổ biến cho gia đình. Bài viết này sẽ cung cấp cho bạn toàn bộ kiến thức cần thiết, từ nguyên lý hoạt động, các linh kiện cần chuẩn bị, tới quy trình lắp đặt chi tiết, giúp bạn thực hiện công việc một cách an toàn và đúng chuẩn.
Có thể bạn quan tâm: Độ Đèn Xe Air Blade 2026: Hướng Dẫn Chi Tiết Và Lưu Ý Quan Trọng
Tóm tắt quy trình thực hiện
- Chuẩn bị vật liệu và công cụ
- Xác định vị trí lắp đặt và tính toán công suất
- Kết nối cầu chì vào nguồn chính
- Lắp dây điện từ cầu chì tới các công tắc
- Kết nối công tắc với bóng đèn
- Kiểm tra và vận hành

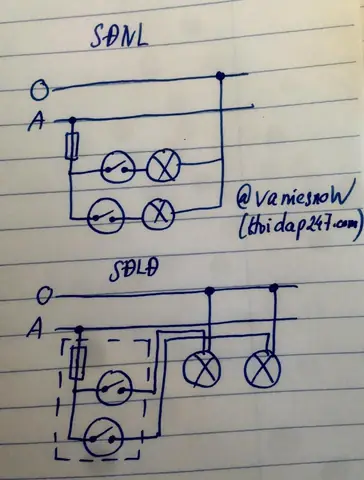

1. Nguyên lý hoạt động của mạch “1 cầu chì 2 công tắc 2 bóng đèn”
Mạch này dựa trên nguyên tắc cầu chì bảo vệ toàn bộ mạch khỏi quá tải, trong khi hai công tắc cho phép người dùng điều khiển độc lập hoặc đồng thời hai bóng đèn. Khi một trong hai công tắc được bật, dòng điện sẽ đi qua cầu chì, sau đó tới bóng đèn tương ứng, tạo ra ánh sáng. Nếu có sự cố (ngắn mạch hoặc quá tải), cầu chì sẽ tự ngắt để bảo vệ hệ thống.
2. Các linh kiện và công cụ cần chuẩn bị
Có thể bạn quan tâm: 1 Công Tắc 1 Bóng Đèn – Hướng Dẫn Lắp Đặt, Cách Chọn Và Bảo Trì An Toàn Cho Ngôi Nhà
| Linh kiện | Mô tả | Ghi chú |
|---|---|---|
| Cầu chì | Thường dùng 10 A hoặc 16 A tùy vào tổng công suất của hai bóng | Đảm bảo công suất phù hợp với điện áp lưới (220 V) |
| Công tắc | Hai công tắc đơn (single‑pole) hoặc công tắc hai vị trí (double‑pole) | Chọn loại công tắc chịu được dòng điện tối thiểu 10 A |
| Bóng đèn | LED 9 W hoặc sợi đốt 60 W tùy nhu cầu | Đánh giá công suất tổng cộng để tính cầu chì |
| Dây điện | Dây 2.5 mm² cho dây nóng, 1.5 mm² cho dây dẫn | Tuân thủ tiêu chuẩn VN‑TIA hoặc IEC |
| Ống bọc dây, keo nhiệt | Đảm bảo cách điện và bảo vệ dây điện | Sử dụng vật liệu đạt chuẩn chịu nhiệt |
| Công cụ | Kìm, tua vít, máy đo đa năng (multimeter), dao cắt dây | Kiểm tra điện áp và độ liên tục của mạch |
Theo panasonicvn.com.vn, việc sử dụng dây điện có tiết diện phù hợp và thiết bị bảo vệ đúng chuẩn là yếu tố then chốt để tránh nguy cơ cháy nổ trong các hệ thống điện gia đình.
3. Bước chuẩn bị và tính toán công suất
- Xác định công suất tổng: Nếu dùng hai bóng LED 9 W, tổng công suất = 18 W → dòng điện ≈ 0.082 A (18 W / 220 V).
- Lựa chọn cầu chì: Chọn cầu chì có dòng định mức gấp 2‑3 lần so với tổng dòng điện, ví dụ 10 A cho an toàn.
- Kiểm tra dây điện: Đối với dòng điện dưới 10 A, dây 2.5 mm² là đủ, nhưng nếu dự tính mở rộng mạch trong tương lai, nên dùng dây 4 mm².
4. Quy trình lắp đặt chi tiết
4.1. Kết nối cầu chì vào nguồn chính
- Tắt nguồn điện tại bảng điện chính để đảm bảo an toàn.
- Lắp cầu chì vào ổ cắm cầu chì (circuit breaker) theo hướng dẫn của nhà sản xuất.
- Kết nối dây nóng (L) từ nguồn vào đầu vào của cầu chì.
4.2. Kéo dây từ cầu chì tới hai công tắc
Có thể bạn quan tâm: Độ Đèn Xi Nhan Winner X: Tổng Quan Chi Tiết Và Cách Kiểm Tra Hiệu Quả
- Cắt và bọc đầu dây bằng keo nhiệt để tránh lở.
- Nối dây nóng (màu đỏ) từ đầu ra của cầu chì tới một đầu chung của hai công tắc (điểm “Common”).
- Nối dây trung tính (màu xanh) trực tiếp từ nguồn vào các bóng đèn thông qua các ống bọc.
4.3. Kết nối công tắc với bóng đèn
- Từ mỗi công tắc, kéo một dây riêng (màu đỏ hoặc đen) tới một bóng đèn.
- Nối cực “Load” của công tắc với đầu vào của bóng đèn.
- Kết nối cực trung tính của bóng đèn với dây trung tính chung đã chuẩn bị.
4.4. Kiểm tra và hoàn thiện
- Kiểm tra các mối nối bằng máy đo đa năng để đảm bảo không có tiếp xúc lỏng.
- Bật nguồn và thử từng công tắc để xác nhận bóng đèn sáng đúng khi công tắc bật.
- Nếu có hiện tượng chập hoặc không sáng, ngay lập tức tắt nguồn và kiểm tra lại các kết nối.
5. Lưu ý an toàn khi thực hiện
- Luôn luôn tắt nguồn trước khi thao tác với bất kỳ phần nào của mạch.
- Sử dụng găng tay cách điện và áo bảo hộ để tránh điện giật.
- Kiểm tra độ bám dính của keo nhiệt và ống bọc dây, tránh để lộ dây dẫn.
- Đừng lắp cầu chì có dòng quá thấp so với tải, vì sẽ gây ngắt mạch liên tục.
6. Câu hỏi thường gặp (FAQ)
Q1: Có thể dùng công tắc một chiều (single‑pole) cho mạch này không?
A: Có, công tắc một chiều đủ để bật/tắt một bóng đèn riêng lẻ. Nếu muốn điều khiển đồng thời cả hai bóng, cần dùng công tắc hai vị trí hoặc lắp thêm một công tắc trung gian.
Có thể bạn quan tâm: Độ Đèn Xe Air Blade 2026: Hướng Dẫn Chi Tiết Và Lưu Ý Quan Trọng
Q2: Nếu muốn mở rộng mạch thêm bóng đèn, cần thay cầu chì không?
A: Cần tính lại tổng công suất. Nếu tổng dòng điện vượt quá 80 % công suất định mức của cầu chì hiện tại, nên nâng cấp cầu chì lên mức phù hợp (ví dụ 16 A).
Q3: Có nên dùng dây điện có màu xanh lá để phân biệt dây “điều khiển” không?
A: Theo tiêu chuẩn Việt Nam, màu xanh lá không được dùng cho dây điện trong hệ thống gia đình. Nên tuân thủ màu đỏ (nóng), xanh (trung tính), và đen (đất).
7. Tổng kết
Việc lắp đặt một mạch điện cơ bản 1 cầu chì 2 công tắc 2 bóng đèn không chỉ giúp bạn tiết kiệm chi phí mà còn nâng cao kỹ năng điện gia dụng. Bằng cách tuân thủ các bước chuẩn bị, tính toán công suất, và thực hiện lắp đặt cẩn thận, bạn sẽ có một hệ thống chiếu sáng an toàn, ổn định và dễ dàng điều khiển. Hãy luôn nhớ tắt nguồn khi làm việc, sử dụng các thiết bị bảo vệ phù hợp và kiểm tra kỹ lưỡng trước khi đưa mạch vào hoạt động. Với những kiến thức này, bạn đã sẵn sàng thực hiện dự án DIY của mình một cách tự tin và an toàn.
