Sơ đồ mạch điện đèn ô tô là bản vẽ mô tả cách các bóng đèn, công tắc, công tắc chiếu sáng và các bộ phận điện khác được nối kết trong hệ thống chiếu sáng xe. Hiểu rõ sơ đồ này giúp người dùng tự kiểm tra, sửa chữa hoặc nâng cấp đèn mà không phải đưa xe đến garage. Bài viết dưới đây sẽ giải thích cấu trúc cơ bản, các thành phần quan trọng, cách đọc sơ đồ và hướng dẫn lắp đặt một cách an toàn.
Tổng quan về sơ đồ mạch điện đèn ô tô

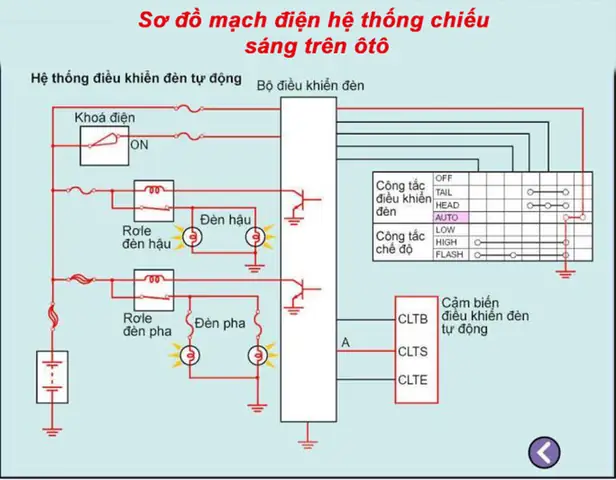

Sơ đồ mạch điện đèn ô tô thường được biểu diễn bằng các ký hiệu chuẩn:
– ●: bóng đèn (đèn pha, đèn hậu, đèn sương mù…)
– ⏚: nguồn điện 12 V (pin xe)
– —: dây dẫn (đỏ: dương, đen: âm)
– ⚡: công tắc hoặc relay (rơle) điều khiển luồng điện.
Những ký hiệu này cho phép kỹ thuật viên xác định nhanh vị trí các dây nối, nguồn cấp và các thiết bị bảo vệ như cầu chì. Khi đọc sơ đồ, người dùng cần chú ý tới:
1. Nguồn cấp: thường là +12 V từ bình ắc quy, qua cầu chì bảo vệ.
2. Công tắc điều khiển: công tắc vô-lăng, công tắc trụ, công tắc đa chức năng.
3. Relay: giúp giảm tải công tắc và bảo vệ mạch khi đèn công suất lớn (ví dụ đèn pha xenon).
4. Đất (ground): nối chung vào khung xe hoặc chốt đất riêng.
Hiểu được mối quan hệ này giúp người dùng phát hiện nhanh các lỗi như đèn không sáng, chập mạch hoặc chớp nháy.
Các thành phần chính của mạch điện đèn ô tô
1. Nguồn điện và cầu chì
- Pin 12 V: cung cấp năng lượng cho toàn bộ hệ thống chiếu sáng.
- Cầu chì: bảo vệ mạch khỏi quá tải; thường có giá trị 10 A‑20 A tùy loại đèn.
2. Công tắc chiếu sáng
- Công tắc vô-lăng: điều khiển đèn pha, đèn sương mù và đèn hậu.
- Công tắc trụ: bật/tắt đèn chiếu sáng nội thất và đèn hậu.
3. Relay (rơle)
Có thể bạn quan tâm: Sơ Đồ Mạch Điện Đèn Xi Nhan: Hướng Dẫn Chi Tiết Cách Lắp Đặt Và Bảo Trì
- Relay 30 A: thường dùng cho đèn pha xenon hoặc LED công suất cao.
- Relay 10 A: dành cho đèn sương mù, đèn hậu.
4. Đèn và bóng đèn
- Đèn pha (halogen/Xenon/LED)
- Đèn hậu
- Đèn sương mù
- Đèn nội thất
5. Đất (ground)
- Chốt đất: thường gắn vào khung xe, đảm bảo dòng điện quay trở lại nguồn.

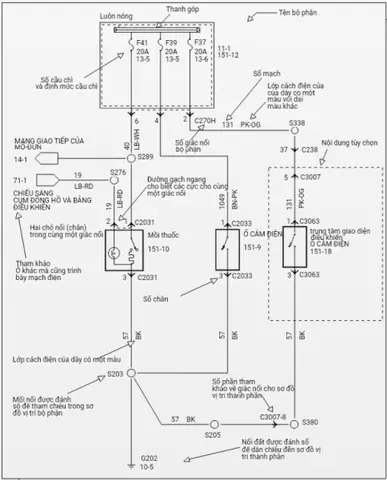

Cách đọc và hiểu sơ đồ mạch điện đèn ô tô
Bước 1: Xác định nguồn và cầu chì
Bắt đầu từ ký hiệu ⏚ (pin 12 V) và theo dọc các đường dây đến C (cầu chì). Nếu cầu chì bị cháy, toàn bộ mạch sẽ mất điện.
Bước 2: Theo dõi các công tắc
Từ cầu chì, di chuyển tới các ký hiệu SW (công tắc). Kiểm tra xem công tắc có được nối đúng không, đặc biệt là công tắc vô-lăng (thường có ba vị trí: OFF, LOW, HIGH).
Bước 3: Kiểm tra relay
Các ký hiệu R (relay) thường có 4 chân: 85, 86 (cuộn dây), 30 (đầu vào), 87 (đầu ra). Đảm bảo cuộn dây nhận tín hiệu từ công tắc và nguồn cấp đúng.
Bước 4: Đến bóng đèn
Có thể bạn quan tâm: Sơ Đồ Mạch Điện Đèn Pin Led: Cách Hoạt Động Và Cách Tự Lắp Ráp
Cuối cùng, theo dõi đường dây tới các ký hiệu ● (đèn). Kiểm tra xem có nối đất đúng không (đường dây màu đen hoặc xanh).
Bước 5: Xác nhận đất
Mọi mạch phải có một kết nối đất ổn định. Nếu không, đèn có thể chập hoặc sáng yếu.
Hướng dẫn lắp đặt đèn mới theo sơ đồ
Chuẩn bị dụng cụ
- Dụng cụ cắt dây, bấm đầu nối (crimp).
- Đầu vặn vít, kìm.
- Đèn thay thế (đúng thông số công suất, điện áp).
- Bảng kiểm tra cầu chì, relay.
Bước 1: Ngắt nguồn điện
Luôn rút phích cắm hoặc tháo cáp âm (ground) của bình ắc quy trước khi bắt đầu. Điều này ngăn ngừa nguy cơ chập điện và bảo vệ thiết bị đo.
Bước 2: Kiểm tra cầu chì
Dùng multimeter đo điện trở cầu chì. Nếu không dẫn, thay cầu mới có cùng giá trị ampere.
Bước 3: Tháo đèn cũ
Mở nắp đèn, tháo dây nối (có thể dùng kẹp hoặc các đầu nối nhanh). Ghi lại vị trí các dây để tránh nhầm lẫn.
Bước 4: Nối dây mới theo sơ đồ
Có thể bạn quan tâm: Sơ Đồ Mạch Điện Đèn Pha Xe Máy – Hướng Dẫn Chi Tiết Cách Hiểu Và Lắp Đặt An Toàn
- Dây dương (đỏ) nối từ nguồn qua cầu chì tới công tắc.
- Dây công tắc dẫn tín hiệu tới relay (nếu có).
- Dây ra relay (87) nối tới bóng đèn mới.
- Dây đất (đen/ xanh) nối trực tiếp vào khung xe hoặc chốt đất.
Bước 5: Kiểm tra lại toàn bộ kết nối
Dùng multimeter đo điện áp tại các điểm:
– 12 V tại nguồn.
– 12 V tại đầu vào relay khi công tắc bật.
– 0 V (đất) tại chốt đất.
Bước 6: Lắp lại và thử nghiệm
Gắn lại nắp, kết nối lại bình ắc quy và bật công tắc. Đảm bảo đèn sáng ổn định, không chập. Nếu có hiện tượng chớp hoặc không sáng, kiểm tra lại các mối nối và cầu chì.
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc tuân thủ đúng sơ đồ mạch và sử dụng các linh kiện chất lượng cao sẽ giảm thiểu lỗi điện và kéo dài tuổi thọ đèn chiếu sáng.
Các lỗi thường gặp và cách khắc phục
| Lỗi | Nguyên nhân phổ biến | Cách khắc phục |
|---|---|---|
| Đèn không sáng | Cầu chì cháy, dây nối lỏng, công tắc hỏng | Kiểm tra cầu chì, siết chặt các đầu nối, thay công tắc nếu cần |
| Đèn chập | Đất không tốt, dây ngắn mạch | Kiểm tra và cải thiện kết nối đất, thay dây hỏng |
| Đèn chớp nháy | Relay hỏng, nguồn điện không ổn định | Thay relay mới, kiểm tra điện áp pin |
| Đèn sáng yếu | Nguồn cấp yếu, dây dài gây sụt điện áp | Đảm bảo nguồn 12 V ổn định, giảm độ dài dây nếu có thể |
Lưu ý an toàn khi làm việc với mạch điện ô tô
- Không làm việc khi pin còn sạc: Ngay cả khi xe đang tắt, pin vẫn có điện áp 12 V đủ gây chập.
- Sử dụng dụng cụ cách điện: Để tránh điện giật và hỏng thiết bị đo.
- Kiểm tra lại mọi kết nối: Trước khi gắn lại pin, hãy chắc chắn các đầu nối đã được siết chặt.
- Tham khảo sách hướng dẫn xe: Mỗi hãng xe có thể có sơ đồ riêng, không nên áp dụng chung cho mọi mẫu.
Kết luận
Việc nắm vững sơ đồ mạch điện đèn ô tô giúp người lái và người yêu thích tự sửa chữa có thể tự kiểm tra, thay thế hoặc nâng cấp hệ thống chiếu sáng một cách an toàn và hiệu quả. Từ việc xác định nguồn, cầu chì, công tắc, relay đến việc nối đúng đất, mỗi bước đều quan trọng để đảm bảo đèn hoạt động ổn định, giảm thiểu rủi ro chập điện. Khi thực hiện, luôn tuân thủ các nguyên tắc an toàn và kiểm tra kỹ lưỡng từng mối nối. Với kiến thức này, bạn sẽ tự tin hơn trong việc bảo trì và nâng cấp đèn ô tô mà không cần phụ thuộc vào dịch vụ sửa chữa.
