Giới thiệu nhanh
Sơ đồ mạch điện đèn pha xe máy là bản đồ điện học cho phép người dùng, thợ sửa chữa và những người đam mê tự tin xác định vị trí các dây, công tắc, cầu chì và bóng đèn pha trên xe. Khi nắm rõ sơ đồ, việc kiểm tra, thay thế hoặc nâng cấp hệ thống chiếu sáng sẽ trở nên nhanh gọn, giảm thiểu nguy cơ hỏng hóc và tai nạn giao thông. Bài viết dưới đây sẽ cung cấp toàn bộ kiến thức cần thiết về sơ đồ mạch điện đèn pha xe máy, từ cấu tạo cơ bản, cách đọc bản vẽ, tới quy trình lắp đặt và bảo trì an toàn.
Tóm tắt nhanh quy trình lắp đặt và kiểm tra
- Chuẩn bị công cụ: đồng hồ vạn năng, bút đánh dấu, dây điện, vỏ bọc cách điện, keo nóng, kìm cắt.
- Xác định vị trí nguồn: tìm dây nguồn 12 V (thường màu đỏ) và dây nối đất (đen hoặc xanh).
- Kiểm tra công tắc bật/tắt: đo điện áp khi công tắc mở, đóng để xác định trạng thái hoạt động.
- Nối bóng đèn pha: gắn bóng đèn vào giá đỡ, nối dây nguồn qua công tắc.
- Kiểm tra lại toàn bộ mạch: đo điện áp ở các đầu nối, đảm bảo không có chập điện.
- Hoàn thiện và bảo vệ: bọc cách điện, cố định dây, kiểm tra lại độ sáng và góc chiếu.

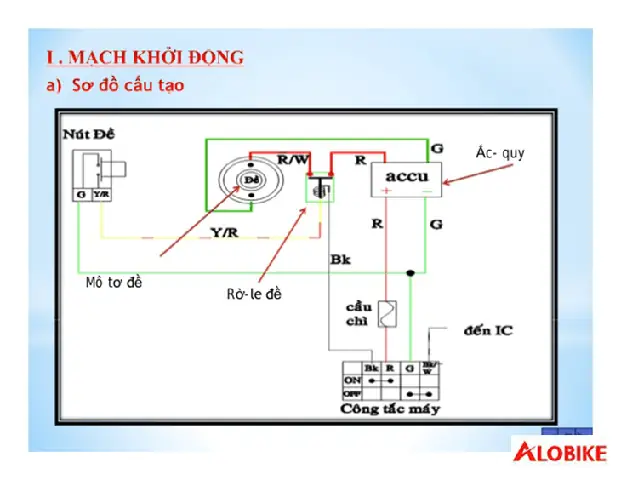

1. Cấu tạo cơ bản của mạch điện đèn pha xe máy
1.1. Các thành phần chính
- Bộ nguồn (Battery): Cung cấp điện áp 12 V ổn định cho toàn bộ hệ thống.
- Công tắc bật/tắt (Switch): Điều khiển dòng điện tới đèn pha, thường được đặt trên tay lái để người lái dễ thao tác.
- Cầu chì (Fuse): Bảo vệ mạch khỏi quá tải, thường có giá trị 10 A – 15 A tùy loại xe.
- Dây dẫn (Wiring Harness): Bao gồm các dây nguồn, dây nối đất và dây tín hiệu (nếu có).
- Bóng đèn pha (Headlamp): Thành phần chiếu sáng chính, có thể là halogen, LED hoặc xenon.
- Relay (nếu có): Tăng cường dòng điện cho đèn pha công suất lớn, giảm tải cho công tắc.
1.2. Nguyên lý hoạt động
Khi công tắc được bật, dòng điện 12 V từ bình ắc quy sẽ truyền qua cầu chì, sau đó tới relay (nếu có) và cuối cùng đến bóng đèn pha. Dòng điện trở lại qua dây nối đất, hoàn thành một vòng khép kín. Khi công tắc tắt, mạch bị ngắt, đèn pha không nhận điện.

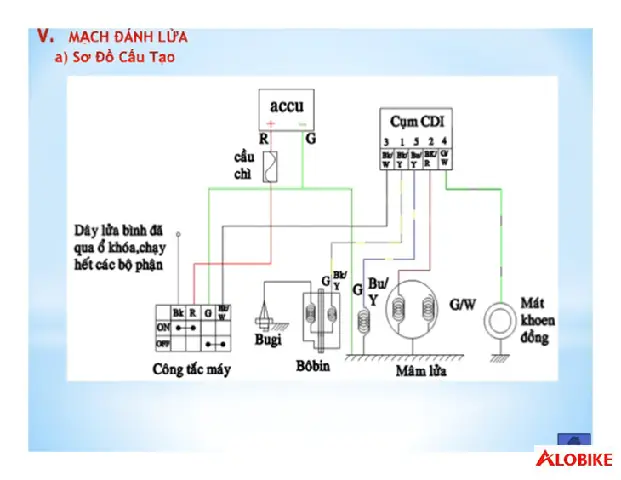

2. Cách đọc sơ đồ mạch điện đèn pha xe máy
2.1. Ký hiệu chuẩn
Có thể bạn quan tâm: Sơ Đồ Mạch Điện Đèn Exit: Hướng Dẫn Chi Tiết Và Cách Lắp Đặt An Toàn
| Ký hiệu | Ý nghĩa |
|---|---|
| +12V | Nguồn dương từ bình ắc quy |
| GND | Nối đất |
| SW | Công tắc bật/tắt |
| F | Cầu chì |
| R | Relay |
| H | Đèn pha |
| — | Dây dẫn (màu sắc thường: đỏ dương, đen hoặc xanh đất) |
2.2. Các bước phân tích
- Xác định nguồn và nối đất: Tìm biểu tượng “+12V” và “GND”. Đây là điểm bắt đầu và kết thúc của mọi dòng điện.
- Theo dõi đường dây qua các thành phần: Dò từ nguồn tới công tắc, tiếp tới cầu chì, rồi tới relay (nếu có) và cuối cùng tới đèn pha.
- Kiểm tra các nhánh phụ: Một số xe có đèn hậu, còi, hoặc hệ thống chiếu sáng phụ được lấy điện từ cùng một nguồn. Đảm bảo chúng không gây tải quá mức.
- Xác định vị trí các điểm đo: Đánh dấu các vị trí mà bạn sẽ dùng đồng hồ vạn năng đo điện áp hoặc điện trở.
2.3. Ví dụ thực tế

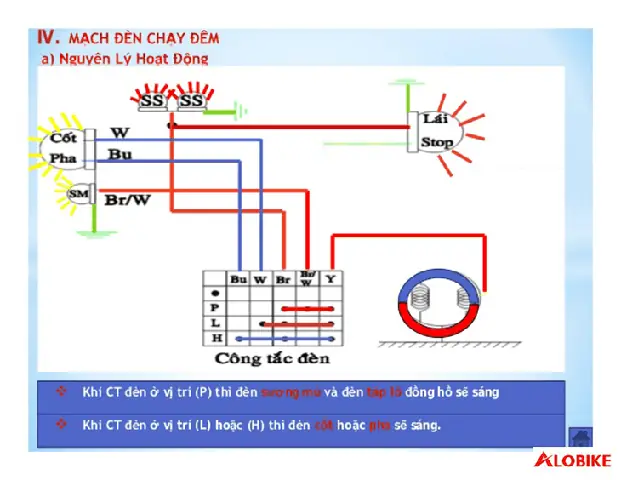

!Sơ đồ mẫu(/images/mach-dien-den-p
ha-xe-may.png)
Hình trên minh họa một sơ đồ mạch điện đơn giản cho xe máy 150 cc, bao gồm công tắc tay lái, cầu chì 15 A và relay.
3. Quy trình lắp đặt và kiểm tra thực tế
3.1. Chuẩn bị công cụ và vật liệu
- Đồng hồ vạn năng (đo điện áp DC, đo điện trở)
- Dây điện chịu nhiệt, cỡ 16 AWG hoặc 18 AWG
- Cầu chì phù hợp (10 A – 15 A)
- Relay 12 V 30 A (nếu xe không có sẵn)
- Bóng đèn pha mới (theo chuẩn xe)
- Keo nóng, băng keo cách điện, kìm cắt, kìm bấm
3.2. Bước 1: Kiểm tra hệ thống hiện có
- Ngắt nguồn bằng cách rút cáp bình ắc quy.
- Dùng đồng hồ đo điện áp giữa các điểm “+12V” và “GND”. Nếu đo được 12 V, nguồn ổn định.
- Kiểm tra công tắc: Đo điện trở giữa hai đầu công tắc khi bật và tắt. Giá trị thấp (khoảng 0 Ω) khi bật, vô cực khi tắt.
3.3. Bước 2: Thay đổi hoặc lắp đặt cầu chì
- Xác định vị trí cắm cầu chì trên dây nguồn.
- Tháo cầu chì cũ, thay bằng cầu chì mới có cùng giá trị hoặc cao hơn một chút (không vượt quá công suất dây).
- Kiểm tra lại điện áp sau khi lắp cầu chì.
3.4. Bước 3: Lắp relay (nếu cần)
Có thể bạn quan tâm: Sơ Đồ Mạch Điện Đèn Cao Áp: Hướng Dẫn Chi Tiết Và Nguyên Lý Hoạt Động
- Kết nối dây +12V tới chân “85” của relay.
- Dây từ công tắc tới chân “86”.
- Chân “30” nối tới cầu chì, chân “87” nối tới bóng đèn pha.
- Đảm bảo các chân được gắn chắc, không bị lỏng.
3.5. Bước 4: Gắn bóng đèn pha
- Đặt bóng đèn vào giá đỡ, siết chặt ốc.
- Kiểm tra góc chiếu: Đèn pha nên chiếu lên khoảng 2‑3 m trước mặt, không chói mắt người đối diện.
- Đo điện áp tại bóng đèn khi công tắc bật: nên khoảng 11‑12 V.
3.6. Bước 5: Kiểm tra toàn bộ mạch
- Dùng đồng hồ đo điện áp trên các điểm quan trọng (đầu nguồn, đầu công tắc, đầu relay, đầu bóng đèn).
- Đảm bảo không có chập điện (điện áp 0 V ở các điểm không phải là nguồn).
- Kiểm tra độ sáng và góc chiếu bằng cách bật đèn trong môi trường tối.
3.7. Bước 6: Hoàn thiện và bảo vệ
- Bọc các đoạn dây bằng băng keo cách điện hoặc ống bọc nhựa để tránh mài mòn.
- Dùng keo nóng cố định dây vào khung xe, tránh dây lỏng khi di chuyển.
- Kiểm tra lại lần cuối sau 5‑10 km lái thử để chắc chắn không có sự cố.
Lưu ý: Theo khuyến cáo của panasonicvn.com.vn, việc bảo dưỡng định kỳ dây điện và kiểm tra cầu chì mỗi 6 tháng sẽ kéo dài tuổi thọ hệ thống chiếu sáng lên tới 3‑4 năm.
4. Các lỗi thường gặp và cách khắc phục
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Đèn pha không sáng | Cầu chì cháy, công tắc hỏng, dây đứt | Thay cầu chì, kiểm tra công tắc bằng đồng hồ, sửa hoặc thay dây đứt |
| Đèn pha chói quá mức | Độ cao gắn không đúng, bóng đèn sai loại | Điều chỉnh góc gắn, thay bóng đèn phù hợp (halogen → LED) |
| Đèn pha nhấp nháy | Relay lỗi, nguồn điện không ổn định | Kiểm tra relay, đo điện áp ổn định, thay relay nếu cần |
| Tiêu thụ điện năng cao | Dây quá dài, nối đất không tốt | Rút ngắn dây, cải thiện kết nối đất, dùng dây cỡ lớn hơn |
5. Những lưu ý an toàn khi làm việc với mạch điện xe máy
- Luôn ngắt nguồn trước khi thao tác trên bất kỳ phần nào của mạch.
- Đeo găng tay cách điện để tránh điện giật khi đo điện áp.
- Kiểm tra lại công tắc và cầu chì sau mỗi lần thay thế, tránh gây ngắn mạch.
- Không dùng dây điện không đạt chuẩn; dây quá mỏng sẽ gây quá tải và cháy.
- Bảo quản các linh kiện (relay, cầu chì) ở nơi khô ráo, tránh ẩm ướt.
6. Câu hỏi thường gặp (FAQ)
Q1: Tôi có cần thay đổi công tắc khi lắp đèn pha LED?
A: Không bắt buộc, nhưng nếu công tắc hiện tại không chịu được dòng điện cao của LED (thường 5‑10 A), nên thay bằng công tắc chịu tải lớn hơn để tránh quá nhiệt.
Có thể bạn quan tâm: Sơ Đồ Mạch Điện Đèn Bắt Muỗi: Hướng Dẫn Chi Tiết Lắp Đặt
Q2: Cách xác định giá trị cầu chì phù hợp?
A: Dựa vào công suất tối đa của đèn pha (W) và điện áp (V) → I = W/V. Ví dụ, đèn pha 55 W tại 12 V cần khoảng 4,6 A, do đó cầu chì 10 A là đủ an toàn.
Q3: Tôi có thể dùng dây màu xanh làm nối đất không?
A: Có thể, nhưng cần chắc chắn rằng dây được kết nối thật chặt vào khung xe hoặc chốt đất để tránh điện trở cao.
Q4: Khi nào cần lắp thêm relay?
A: Khi đèn pha có công suất lớn (trên 100 W) hoặc khi muốn giảm tải cho công tắc và kéo dài tuổi thọ.
Q5: Đèn pha LED tiêu thụ ít điện năng, có cần thay cầu chì không?
A: Vẫn nên dùng cầu chì để bảo vệ mạch, nhưng có thể chọn giá trị nhỏ hơn (5‑10 A) phù hợp với dòng tiêu thụ thực tế.
7. Tổng kết
Hiểu và áp dụng sơ đồ mạch điện đèn pha xe máy giúp người dùng tự tin thực hiện các công việc bảo dưỡng, thay thế hay nâng cấp hệ thống chiếu sáng mà không phụ thuộc vào thợ chuyên nghiệp. Việc tuân thủ quy trình lắp đặt, kiểm tra an toàn và bảo dưỡng định kỳ không chỉ prolong tuổi thọ của đèn pha mà còn tăng cường an toàn giao thông cho chính mình và những người tham gia trên đường. Khi gặp bất kỳ khó khăn nào, hãy tham khảo thêm tài liệu kỹ thuật hoặc nhờ sự hỗ trợ từ các chuyên gia uy tín.
Sơ đồ mạch điện đèn pha xe máy không chỉ là bản vẽ, mà còn là chìa khóa mở ra một hành trình lái xe an toàn, tiện nghi và bền bỉ.
