Giới thiệu nhanh

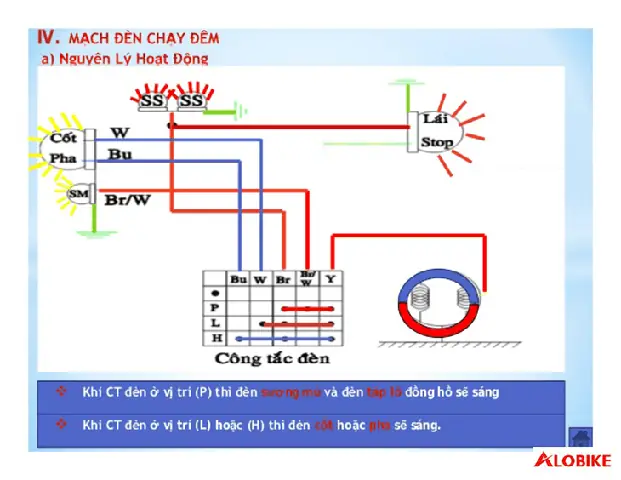

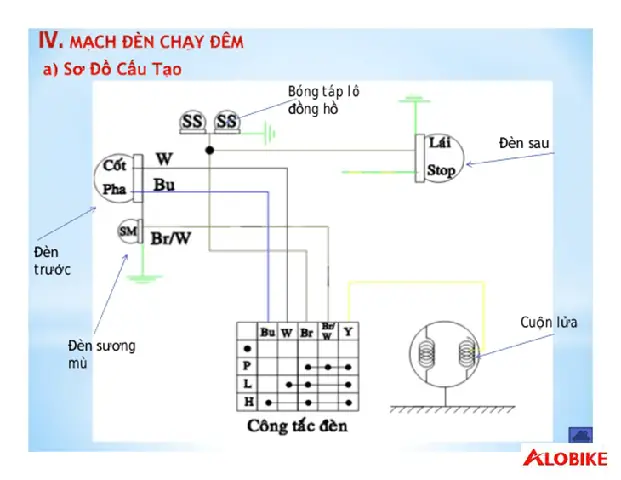

Sơ đồ đèn pha xe máy là bản đồ điện học cho phép người dùng hiểu cách các linh kiện kết nối để bật và điều chỉnh ánh sáng. Khi nắm rõ sơ đồ, bạn có thể tự kiểm tra, sửa chữa hoặc nâng cấp hệ thống chiếu sáng, tăng an toàn khi di chuyển vào ban đêm. Bài viết sẽ giải thích chi tiết cấu tạo, nguyên lý hoạt động, các loại đèn pha phổ biến và hướng dẫn đọc sơ đồ một cách thực tiễn.
Tóm tắt nhanh về sơ đồ đèn pha xe máy
Sơ đồ đèn pha xe máy thể hiện các thành phần chính: nguồn điện (pin/ắc quy), công tắc bật/tắt, relay, cầu chì, bóng đèn (halogen, LED) và các dây dẫn nối. Khi công tắc được bật, dòng điện đi qua cầu chì bảo vệ, sau đó tới relay để tăng công suất cho bóng đèn. Nếu sử dụng đèn LED, thường có bộ điều khiển (driver) để duy trì điện áp ổn định. Việc hiểu các ký hiệu và vị trí các linh kiện trên sơ đồ giúp người dùng nhanh chóng xác định nguyên nhân hỏng hóc và thực hiện thay thế an toàn.
Cấu trúc cơ bản của hệ thống đèn pha
1. Nguồn điện và bảo vệ
- Ắc quy/Pin: Cung cấp điện áp 12 V cho toàn bộ hệ thống chiếu sáng.
- Cầu chì: Thông thường từ 10 A đến 15 A, bảo vệ dây dẫn khỏi quá tải.
- Công tắc bật/tắt: Nằm trên tay lái, cho phép người lái bật hoặc tắt đèn pha một cách thuận tiện.
2. Thành phần điều khiển
- Relay (Rơle): Khi công tắc bật, tín hiệu điện áp thấp kích hoạt cuộn dây của relay, sau đó relay đóng tiếp điểm chính để đưa dòng điện lớn cho bóng đèn.
- Bộ điều khiển LED (Driver): Đối với đèn pha LED, driver duy trì dòng điện ổn định, ngăn ngừa hiện tượng chớp nháy hoặc giảm tuổi thọ.
3. Đèn pha thực tế
Có thể bạn quan tâm: Sơ Đồ Mắc Song Song 2 Bóng Đèn: Hướng Dẫn Chi Tiết Cách Nối Điện An Toàn Và Hiệu Quả
- Bóng đèn Halogen: Đèn truyền thống, tiêu thụ khoảng 55 W, ánh sáng vàng ấm.
- Đèn LED: Tiêu thụ năng lượng thấp (10‑20 W), ánh sáng trắng sáng, tuổi thọ cao và khả năng điều chỉnh độ sáng.
4. Dây dẫn và nối đất
- Dây dẫn chính: Thường màu đỏ (dương) và đen (âm). Đảm bảo độ dày phù hợp để tránh sụt áp.
- Nối đất: Được gắn vào khung xe hoặc khung xe máy, giúp giảm nguy cơ rò điện và tăng độ an toàn.
Cách đọc sơ đồ đèn pha xe máy
Bước 1: Xác định nguồn và điểm đầu vào
Trên sơ đồ, nguồn thường được ký hiệu bằng “B” (Battery) hoặc “+12V”. Tìm vị trí các cầu chì (thường biểu thị bằng hình chữ nhật) nối trực tiếp tới nguồn.
Bước 2: Theo dõi đường dẫn qua công tắc
Công tắc bật/tắt được ký hiệu bằng “SW” hoặc một hình vuông có một đường kẻ dọc. Đường dây từ công tắc dẫn tới relay hoặc trực tiếp tới đèn tùy loại hệ thống.
Bước 3: Kiểm tra relay và driver
Relay được biểu thị bằng hình chữ nhật với một cuộn dây (coil) và hai cặp tiếp điểm (contacts). Nếu là hệ thống LED, driver sẽ xuất hiện dưới dạng một khối hình chữ nhật có ký hiệu “LED” hoặc “DRV”.
Có thể bạn quan tâm: Sơ Đồ Mạch Đèn Nháy Đơn Giản: Hướng Dẫn Từ A Đến Z
Bước 4: Đánh dấu vị trí bóng đèn
Bóng đèn halogen thường ký hiệu bằng “H”, LED bằng “LED”. Đường dây từ relay hoặc driver kết nối tới các ký hiệu này.
Bước 5: Xác định nối đất
Nối đất thường biểu thị bằng ký hiệu “GND” hoặc một đường gạch chéo. Đảm bảo các đường nối đất không bị lỏng hoặc gỉ sét.
Các loại đèn pha phổ biến và ưu nhược điểm
| Loại đèn | Công suất (W) | Độ sáng (lumens) | Thời gian sử dụng | Ưu điểm | Nhược điểm |
|---|---|---|---|---|---|
| Halogen | 55 | ~1200 | 300‑500 giờ | Giá thành thấp, dễ thay thế | Tiêu thụ năng lượng cao, tuổi thọ ngắn |
| LED | 10‑20 | ~1500‑2000 | 20 000‑30 000 giờ | Tiết kiệm điện, ánh sáng mạnh, tuổi thọ dài | Giá cao hơn, cần driver ổn định |
| Xenon (HID) | 35‑45 | ~3000 | 2 000‑3 000 giờ | Ánh sáng cực mạnh, màu trắng tự nhiên | Cần bộ khởi động, chi phí lắp đặt cao |
Lắp đặt và bảo dưỡng đèn pha xe máy
Kiểm tra định kỳ
Có thể bạn quan tâm: Sơ Đồ Mạch Điện Đèn Ô Tô: Hướng Dẫn Chi Tiết Và Cách Lắp Đặt
- Kiểm tra cầu chì: Tháo và kiểm tra dây dẫn, thay cầu chì nếu bị cháy.
- Kiểm tra dây dẫn: Đảm bảo không có vết nứt, mòn hoặc ngắn mạch.
- Kiểm tra độ chói: Đèn không sáng đều hoặc chớp nháy có thể là dấu hiệu driver hỏng.
Thay thế đèn pha
- Tắt nguồn: Ngắt nguồn điện bằng cách rút phích cắm hoặc tắt công tắc.
- Tháo đèn cũ: Đối với halogen, mở nắp và vặn chặt. Đối với LED, tháo ốc và rút cáp kết nối.
- Lắp đèn mới: Đảm bảo cài đặt đúng hướng (đèn LED thường có cực dương và âm rõ ràng). Kết nối lại dây dẫn và kiểm tra hoạt động.
Lưu ý khi nâng cấp
- Khi chuyển từ halogen sang LED, cần đảm bảo driver phù hợp với công suất LED mới.
- Kiểm tra khả năng chịu tải của dây dẫn; nếu dây quá mỏng, có thể gây quá tải và hỏng hóc.
- Đối với xe máy có hệ thống điện 12 V, nên chọn LED có điện áp đầu vào 12 V DC để tránh cần dùng bộ biến áp.
Các vấn đề thường gặp và cách khắc phục
| Vấn đề | Nguyên nhân khả dĩ | Giải pháp |
|---|---|---|
| Đèn pha không sáng | Cầu chì cháy, dây nối lỏng, relay hỏng | Kiểm tra và thay cầu chì, siết chặt dây, thay relay nếu cần |
| Đèn chớp nháy | Driver LED không ổn định, nguồn điện không đủ | Thay driver mới, kiểm tra điện áp ắc quy |
| Ánh sáng yếu | Bóng đèn cũ, bụi bám trên kính | Thay bóng đèn mới, vệ sinh kính đèn pha |
| Đèn bật liên tục ngay cả khi tắt công tắc | Công tắc hỏng, nối ngắn | Thay công tắc, kiểm tra các mối nối |
Thông tin tham khảo từ panasonicvn.com.vn
Theo báo cáo kỹ thuật của panasonicvn.com.vn, các sản phẩm đèn pha LED hiện đại được thiết kế với driver thông minh, giúp duy trì độ sáng ổn định ngay cả khi điện áp ắc quy giảm xuống 10 V. Điều này giảm thiểu hiện tượng chớp nháy và kéo dài tuổi thọ đèn lên tới 30 000 giờ.
Kết luận
Hiểu rõ sơ đồ đèn pha xe máy giúp người dùng tự tin kiểm tra, bảo dưỡng và nâng cấp hệ thống chiếu sáng, từ đó nâng cao an toàn khi di chuyển vào ban đêm. Việc lựa chọn đúng loại đèn pha (halogen, LED hoặc HID) dựa trên nhu cầu sử dụng, ngân sách và khả năng chịu tải của hệ thống điện xe là yếu tố quyết định. Khi thực hiện bảo dưỡng, luôn tuân thủ các bước an toàn: ngắt nguồn, kiểm tra cầu chì và dây dẫn, thay thế linh kiện phù hợp. Nhờ đó, bạn sẽ duy trì ánh sáng mạnh mẽ, ổn định và kéo dài tuổi thọ của đèn pha xe máy.
