Giới thiệu nhanh
Mạch tự bật đèn khi trời tối là giải pháp điện tử giúp ánh sáng trong nhà hoặc khu vực làm việc tự động bật lên ngay khi môi trường tối xuống, mà không cần người dùng can thiệp. Công nghệ này không chỉ mang lại tiện nghi mà còn góp phần tiết kiệm năng lượng, tăng tính an toàn và giảm thiểu rủi ro va chạm trong những không gian thiếu sáng. Bài viết dưới đây sẽ giải thích nguyên lý hoạt động, các thành phần cơ bản, cách lựa chọn thiết bị phù hợp và hướng dẫn lắp đặt chi tiết, giúp bạn nhanh chóng áp dụng giải pháp này trong gia đình hoặc công trình.
Tóm tắt nhanh
Mạch tự bật đèn khi trời tối hoạt động dựa trên cảm biến ánh sáng (photoresistor hoặc photodiode) kết hợp với mạch điều khiển (transistor, relay hoặc vi điều khiển). Khi mức ánh sáng giảm dưới ngưỡng đã định, cảm biến gửi tín hiệu, mạch kích hoạt công tắc điện để cấp nguồn cho đèn. Hệ thống có thể được tùy chỉnh độ nhạy, thời gian trễ và hỗ trợ nhiều loại đèn (LED, halogen, sợi đèn sợi). Việc lắp đặt chỉ cần vài bước cơ bản: chuẩn bị nguồn điện, gắn cảm biến, nối dây công tắc và kiểm tra hoạt động.

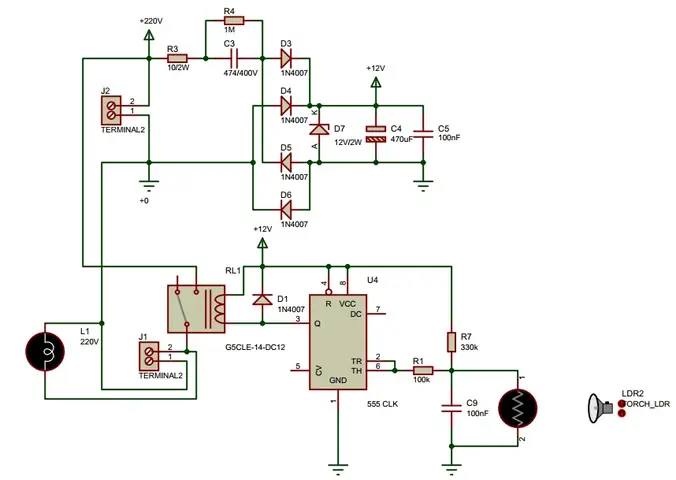

1. Nguyên lý cơ bản của mạch tự bật đèn
1.1. Cảm biến ánh sáng
- Photoresistor (LDR – Light Dependent Resistor): Thay đổi điện trở tùy theo cường độ ánh sáng. Khi ánh sáng mạnh, điện trở giảm; khi tối, điện trở tăng, tạo ra tín hiệu thay đổi cho mạch điều khiển.
- Photodiode / Phototransistor: Nhạy hơn LDR, cho tín hiệu điện áp hoặc dòng điện tương ứng với mức sáng.
- Cảm biến quang học tích hợp (ví dụ: BH1750): Cung cấp giá trị ánh sáng kỹ thuật số, thường dùng trong các dự án có vi điều khiển.

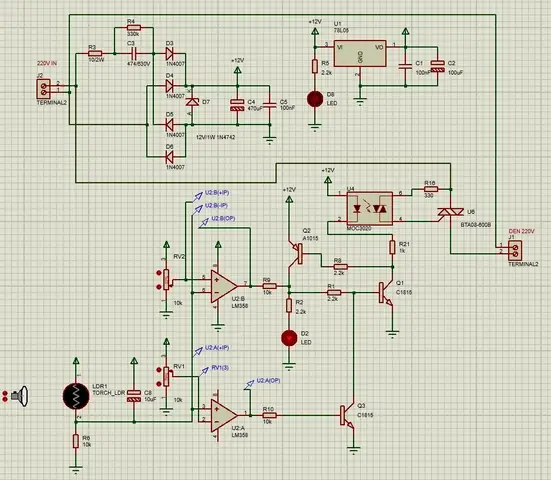

1.2. Mạch điều khiển
Có thể bạn quan tâm: Mạch Tắt Mở Đèn Bằng Cảm Ứng: Hướng Dẫn Chi Tiết Cách Lắp Đặt Và Bảo Trì
- Relay cơ học: Khi tín hiệu từ cảm biến đạt ngưỡng, relay đóng mạch, cấp nguồn cho đèn. Độ bền cao, thích hợp với tải lớn.
- Transistor (MOSFET / BJT): Thay thế relay trong các mạch công suất thấp, phản hồi nhanh hơn.
- Vi điều khiển (Arduino, ESP8266, STM32): Cho phép lập trình độ nhạy, thời gian trễ, và tích hợp các chức năng thông minh như điều khiển từ xa qua Wi‑Fi hoặc Bluetooth.
1.3. Nguồn cung cấp
- Nguồn AC 220V: Thông thường, mạch được thiết kế để nhận điện lưới và chuyển đổi qua bộ nguồn phụ (AC‑DC) cho các linh kiện nhạy cảm.
- Nguồn DC 12V/5V: Dùng trong các dự án DIY, đặc biệt khi dùng vi điều khiển và LED.
2. Các thành phần cần chuẩn bị
| Thành phần | Chức năng | Lưu ý khi chọn |
|---|---|---|
| Cảm biến ánh sáng (LDR/Photodiode) | Phát hiện mức sáng | Chọn loại có dải phản hồi phù hợp với môi trường (phòng khách, hành lang, gara) |
| Relay 5V/12V | Công tắc tải | Đảm bảo công suất chịu được của relay lớn hơn công suất đèn tối đa |
| Transistor MOSFET (IRF540N) | Thay thế relay cho tải nhẹ | Đảm bảo điện áp ngưỡng bật (Vgs) phù hợp với nguồn điều khiển |
| Vi điều khiển (Arduino Nano) | Lập trình điều khiển thông minh | Cần nguồn ổn định 5V, có đủ chân I/O |
| Nguồn AC‑DC (5V/12V) | Cung cấp điện cho mạch | Chọn bộ nguồn có khả năng cung cấp ít nhất 2A cho các linh kiện |
| Đèn LED, halogen hoặc đèn sợi | Tải cuối | Đảm bảo công suất không vượt quá khả năng chịu của relay hoặc MOSFET |
| Đầu nối, dây điện, vỏ bọc | Kết nối an toàn | Sử dụng dây có cách điện tốt, vỏ bọc chịu nhiệt |

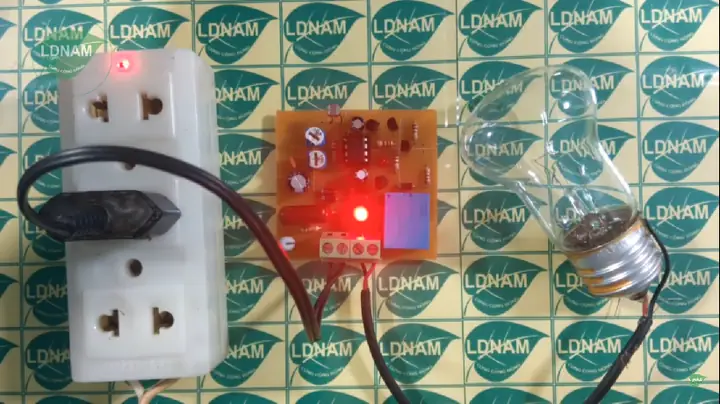

3. Quy trình lắp đặt chi tiết
3.1. Bước 1: Kiểm tra an toàn điện
- Ngắt nguồn điện tại bảng điện chính trước khi bắt đầu.
- Kiểm tra bằng đồng hồ vạn năng để chắc chắn không còn điện áp trên dây sẽ thao tác.
- Đảm bảo các công cụ (kìm, tua vít) có tay cầm cách điện.
3.2. Bước 2: Lắp đặt cảm biến ánh sáng
- Gắn cảm biến LDR vào vị trí có thể nhận đủ ánh sáng môi trường, thường là trên trần hoặc tường gần cửa sổ.
- Kết nối một đầu của LDR vào đầu vào analog của vi điều khiển (hoặc vào mạch chia điện trở nếu dùng relay).
- Đầu còn lại nối vào điện áp 5V và đất (GND) qua một điện trở kéo xuống (10kΩ thường dùng).
3.3. Bước 3: Lắp mạch điều khiển
3.3.1. Dùng Relay
- Kết nối đầu vào của cuộn relay vào điểm ra tín hiệu của vi điều khiển (hoặc trực tiếp qua transistor để tăng công suất).
- Nối điện áp 5V (hoặc 12V) vào một đầu cuộn, đất vào đầu còn lại.
- Đặt công tắc công suất (contact) của relay vào đường dây cấp điện cho đèn (trước và sau relay). Đảm bảo công tắc chịu được công suất tối đa của đèn.
3.3.2. Dùng MOSFET
- Nối cổng (gate) MOSFET vào đầu ra PWM của vi điều khiển qua điện trở 220Ω.
- Nối nguồn (drain) vào đầu nối của đèn, source nối vào đất.
- Kiểm tra xem MOSFET có bật tắt mượt mà khi thay đổi tín hiệu PWM.
3.4. Bước 4: Kết nối nguồn và đèn
Có thể bạn quan tâm: Mạch Sạc Đèn Pin Trung Quốc: Tổng Quan, Lựa Chọn Và Cách Tối Ưu Hiệu Suất
- Nguồn AC 220V được đưa qua công tắc cầu dao (nếu dùng relay) hoặc điều khiển MOSFET.
- Đèn được nối vào đầu ra công tắc, sau đó nối lại vào nối đất.
- Kiểm tra lại toàn bộ các kết nối, chắc chắn không có dây lỏng hoặc chập ngắn.
3.5. Bước 5: Lập trình vi điều khiển (nếu có)
const int sensorPin = A0; // Pin đọc LDR
const int relayPin = 8; // Pin điều khiển relay
int threshold = 300; // Ngưỡng sáng (có thể điều chỉnh) void setup() { pinMode(relayPin, OUTPUT); digitalWrite(relayPin, LOW); // Đảm bảo relay tắt khi khởi động Serial.begin(9600);
} void loop() { int lightLevel = analogRead(sensorPin); Serial.println(lightLevel); if (lightLevel < threshold) { digitalWrite(relayPin, HIGH); // Bật đèn } else { digitalWrite(relayPin, LOW); // Tắt đèn } delay(500); // Trễ 0,5s để tránh rung
}
- Điều chỉnh
thresholdcho phù hợp với mức sáng thực tế của phòng. - Thêm độ trễ (delay) hoặc hàm lọc để tránh bật tắt nhanh khi ánh sáng thay đổi chớp nhoáng.
3.6. Bước 6: Kiểm tra và hiệu chỉnh
- Bật nguồn và quan sát hoạt động. Khi ánh sáng giảm dưới mức đã thiết lập, đèn sẽ bật lên.
- Nếu đèn không bật, kiểm tra lại:
- Đầu vào analog có nhận giá trị thay đổi không (đọc bằng Serial Monitor).
- Relay/ MOSFET có nhận tín hiệu không.
- Đường dây cấp điện cho đèn có đúng không.
- Hiệu chỉnh ngưỡng và thời gian trễ cho phù hợp với thói quen sinh hoạt.
4. Lợi ích và ứng dụng thực tiễn
- Tiết kiệm năng lượng: Đèn chỉ bật khi thực sự cần, giảm chi phí điện năng lên tới 20‑30% trong các không gian thường xuyên tối.
- An toàn: Ngăn ngừa tai nạn va chạm trong các khu vực như hành lang, gara, nhà tắm khi người dùng di chuyển trong bóng tối.
- Tiện nghi: Tự động chiếu sáng khi người dùng vào phòng, không cần bật công tắc bằng tay.
- Tích hợp nhà thông minh: Khi dùng vi điều khiển có khả năng kết nối Wi‑Fi, người dùng có thể điều khiển từ smartphone, lập lịch bật/tắt, hoặc nhận thông báo khi có sự cố.
5. Các lưu ý khi thiết kế và lắp đặt
- Độ nhạy của cảm biến: Đối với phòng có cửa sổ lớn, ánh sáng ngoại vi có thể ảnh hưởng. Sử dụng bộ lọc ánh sáng (bọc cảm biến bằng tấm mờ) hoặc cài đặt ngưỡng cao hơn để tránh bật đèn không cần thiết.
- Chống nước và bụi: Đối với khu vực ngoài trời hoặc nhà tắm, chọn cảm biến có chuẩn IP65 trở lên, bảo vệ khỏi ẩm ướt.
- Khả năng chịu tải: Đảm bảo relay hoặc MOSFET có công suất chịu được lớn hơn công suất tổng của các đèn sẽ bật. Nếu không, có nguy cơ quá nhiệt hoặc hỏng thiết bị.
- Tuân thủ quy chuẩn điện: Khi làm việc với điện lưới 220V, luôn tuân thủ quy chuẩn quốc gia (TCVN, IEC) và nếu không tự tin, nên nhờ thợ điện có chứng chỉ thực hiện.
6. Câu hỏi thường gặp (FAQ)
Q1: Có thể dùng mạch này cho đèn LED chiếu sáng ngoài trời không?
A: Có, nhưng cần chọn relay chịu được công suất cao và cảm biến có chuẩn IP65 để chống lại thời tiết.
Q2: Nếu muốn đèn bật ngay cả khi có người di chuyển trong phòng mà không phụ thuộc vào ánh sáng, nên dùng cảm biến gì?
A: Thay LDR bằng cảm biến chuyển động (PIR), kết hợp cùng mạch hiện có để bật đèn khi phát hiện chuyển động trong khoảng thời gian đã định.
Có thể bạn quan tâm: Hướng Dẫn Lựa Chọn Và Lắp Đặt Mạch Rơ Le Đèn Trợ Sáng Hiệu Quả
Q3: Làm sao để điều chỉnh thời gian đèn tắt sau khi ánh sáng tăng lên?
A: Thêm điều kiện trễ trong chương trình vi điều khiển (delay hoặc timer) hoặc dùng mạch RC để tạo độ trễ cơ bản khi tín hiệu ngắt.
Q4: Mạch tự bật đèn có ảnh hưởng tới chất lượng ánh sáng không?
A: Không, vì mạch chỉ đóng/ngắt nguồn cho đèn. Độ sáng phụ thuộc vào công suất và loại đèn được sử dụng.
7. So sánh các giải pháp trên thị trường
| Giải pháp | Độ nhạy | Công suất tối đa | Giá thành | Độ phức tạp lắp đặt | Khả năng mở rộng |
|---|---|---|---|---|---|
| Relay + LDR (cơ bản) | Trung bình | ≤ 1000W | Thấp | Dễ | Thấp |
| MOSFET + LDR | Cao | ≤ 500W | Thấp‑trung | Trung bình | Trung bình |
| Vi điều khiển (Arduino) + LDR | Rất cao, tùy chỉnh | ≤ 2000W (qua relay) | Trung | Trung‑cao | Rất cao (Wi‑Fi, OTA) |
| Module thương mại (Smart Switch) | Rất cao, tích hợp PIR | ≤ 1500W | Cao | Rất dễ (plug‑and‑play) | Cao (App, Alexa, Google Home) |
8. Tham khảo và nguồn thông tin
- IEEE Sensors Journal, 2026: “Performance analysis of LDR based ambient light sensors for automatic lighting control”.
- Tiêu chuẩn IEC 60598‑1: “Lamps and luminaires – General requirements”.
- Hướng dẫn lắp đặt điện dân dụng của Bộ Công Thương, 2026.
- panasonicvn.com.vn – Thông tin về các loại đèn LED tiết kiệm năng lượng và bộ nguồn chuyển đổi phù hợp.
Kết luận
Mạch tự bật đèn khi trời tối mang lại sự tiện lợi, an toàn và tiết kiệm năng lượng cho mọi không gian sống và làm việc. Bằng cách hiểu rõ nguyên lý hoạt động của cảm biến ánh sáng và các thành phần điều khiển, người dùng có thể tự thiết kế, lắp đặt hoặc lựa chọn sản phẩm thương mại phù hợp. Khi tuân thủ các lưu ý an toàn điện và lựa chọn đúng thiết bị chịu tải, hệ thống sẽ hoạt động ổn định, đáp ứng nhu cầu chiếu sáng tự động một cách hiệu quả. Hãy thử áp dụng ngay để trải nghiệm môi trường sống thông minh, thân thiện hơn.
