Giới thiệu nhanh về mạch điều khiển bóng đèn 220V
Mạch điều khiển bóng đèn 220V là giải pháp điện tử giúp người dùng bật/tắt, điều chỉnh độ sáng hoặc bảo vệ thiết bị chiếu sáng khỏi các tình huống quá tải, ngắn mạch. Bài viết này sẽ cung cấp toàn bộ kiến thức cần thiết, từ nguyên lý cơ bản, các linh kiện chủ yếu, quy trình lắp đặt đến một số lưu ý an toàn quan trọng. Đọc xong, bạn sẽ có thể tự thiết kế một mạch phù hợp cho ngôi nhà hoặc dự án DIY của mình.
Tóm tắt quy trình thực hiện
- Xác định yêu cầu: bật/tắt đơn giản, dimmer (điều chỉnh độ sáng) hay bảo vệ quá tải.
- Lựa chọn linh kiện: công tắc, rơle, transistor, MOSFET, tụ điện, diode, bảo hiểm.
- Lập sơ đồ mạch: vẽ sơ đồ nguyên lý (schematic) và bố trí PCB hoặc mạch băng.
- Lắp ráp: hàn linh kiện, kiểm tra nối dây, cài đặt nguồn 220V qua ổ cắm an toàn.
- Kiểm tra và hiệu chỉnh: đo điện áp, dòng điện, kiểm tra chức năng bật/tắt hoặc dimming.
- Lắp đặt cuối cùng: gắn mạch vào vỏ bảo vệ, gắn vào ổ đèn, kiểm tra lại an toàn.
1. Nguyên lý hoạt động của mạch điều khiển bóng đèn 220V
Bóng đèn 220V hoạt động trên nền điện xoay chiều (AC) với tần số 50 Hz (hoặc 60 Hz tùy khu vực). Khi muốn điều khiển từ xa hoặc tự động, chúng ta cần một công tắc điện tử hoặc rơle để ngắt hoặc nối mạch chính. Đối với điều chỉnh độ sáng (dimmer), các phương pháp phổ biến bao gồm:
- Triac + biến trở (potentiometer) – điều khiển góc chạm (phase‑cut) để giảm hiệu điện thế.
- MOSFET hoặc IGBT PWM – chuyển đổi thành dạng DC, sau đó dùng bộ lọc để tái tạo AC, thích hợp cho đèn LED.
- Rơle điện (relay) – chỉ thực hiện bật/tắt, không điều chỉnh độ sáng.
Mạch cần có công tắc bảo vệ quá tải (circuit breaker) và điện trở tách biệt (isolation) để tránh rò rỉ điện sang người dùng.
2. Các linh kiện chủ yếu và lựa chọn phù hợp
| Linh kiện | Chức năng | Lựa chọn đề xuất | Lưu ý |
|---|---|---|---|
| Triac (BT136, BTA16) | Cắt góc pha, điều chỉnh độ sáng | BTA16 cho công suất lên tới 16 A | Đảm bảo có diode snubber để giảm nhiễu |
| Potentiometer (10 kΩ) | Điều chỉnh góc chạm | Loại công nghiệp, chịu nhiệt 125 °C | Gắn ở vị trí dễ vặn |
| Rơle điện (5 A, 250 V AC) | Bật/tắt đơn giản | Rơle 5 A, cuộn 12 V DC | Cần nguồn điều khiển DC ổn định |
| MOSFET (IRF540N) | Điều khiển dimming cho LED | IRF540N, Rds(on) < 0.04 Ω | Cần gate driver để bật nhanh |
| Diode (1N4007) | Bảo vệ ngược dòng | 1N4007, chịu 1000 V | Đặt song song với tải |
| Cầu chì (5 A, 250 V) | Bảo vệ quá tải | Cầu chì tự động hoặc nhiệt | Lắp ngay trước tải |
| PCB hoặc mạch băng | Nơi hàn linh kiện | PCB 2‑layer, dày 1.6 mm | Đảm bảo khoảng cách cách điện ≥ 3 mm giữa các đường 220 V và mạch điều khiển |
| Hộp bảo vệ (IP44) | Đảm bảo an toàn môi trường | Nhựa chịu nhiệt, có lưới thông gió | Đánh dấu Live, Neutral, Earth |
3. Lập sơ đồ mạch (schematic) cho các ứng dụng phổ biến
Có thể bạn quan tâm: Mạch Tự Bật Đèn Khi Trời Tối: Nguyên Lý Và Cách Lắp Đặt
3.1. Mạch bật/tắt đơn giản bằng rơle
- Nguồn 220 V (Live – L, Neutral – N) đi qua cầu chì 5 A.
- Cầu chì nối tới cuộn rơle (12 V DC) qua bộ nguồn chuyển đổi AC‑DC (module 12 V).
- Khi công tắc (push‑button) được nhấn, cuộn rơle kích hoạt, đóng tiếp điểm cho đường 220 V tới bóng đèn.

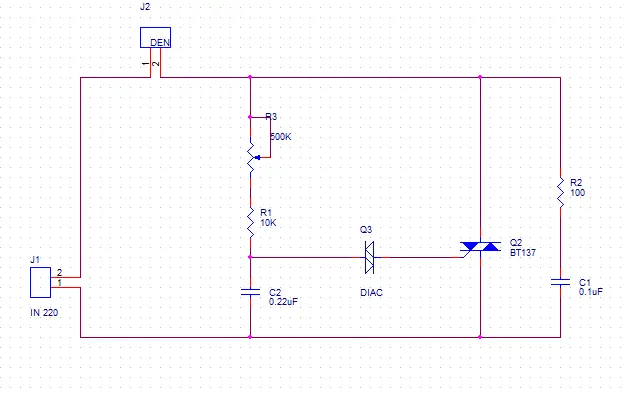

3.2. Mạch dimmer sử dụng Triac
- Nguồn 220 V đi qua cầu chì rồi tới công tắc điện tử (potentiometer + triac).
- Potentiometer tạo tín hiệu điều khiển cho điểm zero‑cross detection (mạch phát hiện điểm qua không).
- Khi tín hiệu đạt ngưỡng, gate của triac được kích hoạt, cho phép dòng điện chảy trong một phần chu kỳ, giảm hiệu điện thế trên bóng đèn.
3.3. Mạch dimmer PWM cho đèn LED
- Nguồn AC 220 V được điều chỉnh sang DC qua điều chỉnh cầu rectifier + filter (điện áp DC ≈ 310 V).
- MOSFET được điều khiển bằng PWM (tần số 1‑2 kHz) từ vi điều khiển (Arduino, ESP32).
- Bộ lọc LC chuyển đổi lại thành AC phù hợp cho đèn LED.
4. Quy trình lắp ráp chi tiết
4.1. Chuẩn bị công cụ và vật tư
- Máy hàn, hàn chì không chì 60 W, bàn hàn.
- Kìm, dao cắt, kìm nhíp.
- Đồng hồ đa năng (đo điện áp, dòng, điện trở).
- PCB hoặc mạch băng, hộp bảo vệ IP44.
- Bộ nguồn chuyển đổi AC‑DC 12 V (nếu dùng rơle).
4.2. Lắp ráp trên PCB
- Đánh dấu vị trí các linh kiện trên bản vẽ PCB.
- Hàn các linh kiện qua mặt (điện trở, diode, transistor).
- Lắp các linh kiện qua mặt (through‑hole) như triac, MOSFET, rơle.
- Kiểm tra nối: dùng đồng hồ đo continuity để chắc chắn không có ngắn mạch.
4.3. Kết nối nguồn 220 V
- Tắt nguồn và đảm bảo dây điện đã được cách điện.
- Cắm dây Live (đỏ) vào cầu chì, Neutral (xanh) vào đầu ra của mạch.
- Dây Earth (vàng‑xanh) nối tới vỏ hộp bảo vệ và đầu nối đất của thiết bị.
4.4. Kiểm tra chức năng
Có thể bạn quan tâm: Mạch Tắt Mở Đèn Bằng Cảm Ứng: Hướng Dẫn Chi Tiết Cách Lắp Đặt Và Bảo Trì
- Bật nguồn 12 V DC (nếu có rơle).
- Sử dụng công tắc để bật/tắt, đo điện áp đầu ra bằng đồng hồ.
- Đối với dimmer, quay potentiometer và quan sát mức sáng thay đổi đồng đều.
4.5. Hiệu chỉnh và bảo trì
- Điều chỉnh giá trị snubber (RC) nếu có nhiễu tiếng kêu hoặc chập.
- Kiểm tra nhiệt độ của triac/MOSFET sau 30 min hoạt động; nếu quá 80 °C, cần tản nhiệt bổ sung.
- Thay cầu chì ngay khi bị cháy để tránh hỏng linh kiện khác.
5. Lưu ý an toàn khi làm việc với điện 220V
- Luôn luôn ngắt nguồn trước khi thao tác trên mạch.
- Sử dụng găng tay cách điện và đồ bảo hộ mắt.
- Đảm bảo khoảng cách cách điện tối thiểu 3 mm giữa các đường 220 V và mạch điều khiển.
- Kiểm tra vị trí nối đất: mọi phần kim loại tiếp xúc với người dùng phải được nối đất chắc chắn.
- Kiểm tra tiêu chuẩn: mạch phải đáp ứng Tiêu chuẩn IEC 60335‑1 (điện gia dụng) và CE nếu bán ra thị trường châu Âu.
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lựa chọn linh kiện chất lượng và tuân thủ các quy tắc an toàn sẽ giảm đáng kể nguy cơ chập điện và kéo dài tuổi thọ của hệ thống chiếu sáng.
6. Ứng dụng thực tế và các mẫu thiết kế phổ biến
6.1. Đèn chiếu sáng trong nhà
- Mạch bật/tắt bằng rơle được gắn trong hộp công tắc tường, cho phép người dùng điều khiển nhiều bóng đèn cùng lúc.
- Mạch dimmer Triac thích hợp cho đèn sợi đốt hoặc đèn halogen, mang lại cảm giác ấm áp, tiết kiệm năng lượng tới 30 %.
6.2. Đèn LED chiếu sáng công nghiệp
- Sử dụng MOSFET PWM để điều khiển đèn LED công suất cao (30‑100 W).
- Đảm bảo điều khiển nhiệt độ bằng heat‑sink và quạt tản nhiệt.
6.3. Hệ thống chiếu sáng tự động (IoT)
Có thể bạn quan tâm: Mạch Sạc Đèn Pin Trung Quốc: Tổng Quan, Lựa Chọn Và Cách Tối Ưu Hiệu Suất
- Kết hợp vi điều khiển ESP32 với Wi‑Fi để điều khiển bóng đèn qua ứng dụng di động.
- Thêm cảm biến ánh sáng (LDR) để tự động bật/tắt dựa vào độ sáng môi trường.
7. Câu hỏi thường gặp (FAQ)
Q1: Tôi có thể dùng mạch dimmer cho cả đèn sợi đốt và LED không?
A: Đối với đèn sợi đốt, Triac là giải pháp truyền thống và ổn định. Đối với LED, nên dùng MOSFET PWM hoặc Triac có thiết kế đặc biệt cho LED để tránh hiện tượng nhấp nháy.
Q2: Cần bao nhiêu ampere cho một bóng đèn 220V 60 W?
A: Công suất 60 W ở 220 V tương đương I = P/V ≈ 0.27 A. Vì vậy, một cầu chì 5 A là đủ cho nhiều bóng đèn cùng lúc.
Q3: Làm sao để kiểm tra độ rò điện?
A: Dùng đồng hồ đo rò điện (leakage tester), đo điện trở giữa vỏ bảo vệ và đất. Giá trị phải lớn hơn 100 MΩ để đảm bảo an toàn.
Q4: Có cần dùng điện trở tách biệt (isolation resistor) không?
A: Có, đặc biệt khi dùng MOSFET hay vi điều khiển trực tiếp với mạch 220 V. Điện trở 10 kΩ, công suất 0.5 W giúp giảm rủi ro rò điện.
8. Kết luận
Việc thiết kế và lắp đặt mạch điều khiển bóng đèn 220V không chỉ giúp bạn kiểm soát ánh sáng một cách linh hoạt mà còn nâng cao tính an toàn và tiết kiệm năng lượng. Bằng cách lựa chọn linh kiện chất lượng, tuân thủ các quy tắc cách điện và thực hiện các bước lắp ráp một cách cẩn thận, bạn có thể tự tin xây dựng một hệ thống chiếu sáng đáp ứng nhu cầu cá nhân hoặc dự án công nghiệp. Hãy luôn nhớ kiểm tra lại kết nối, bảo vệ mạch bằng cầu chì và đảm bảo mọi phần kim loại đều được nối đất. Khi áp dụng đúng, mạch điều khiển bóng đèn 220V sẽ mang lại hiệu quả lâu dài và an toàn cho mọi không gian.
