Giới thiệu nhanh

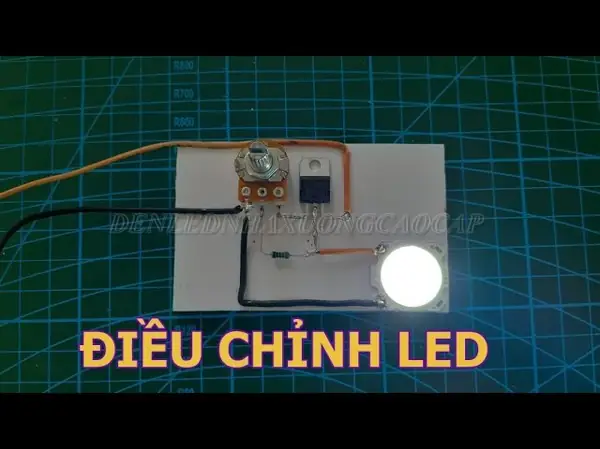

Mạch điều chỉnh độ sáng đèn LED 220V là giải pháp giúp người dùng kiểm soát mức độ chiếu sáng một cách linh hoạt, tiết kiệm năng lượng và kéo dài tuổi thọ đèn. Bài viết sẽ cung cấp toàn bộ kiến thức cần thiết, từ nguyên lý hoạt động, cách lắp đặt, lựa chọn linh kiện cho tới các biện pháp bảo trì an toàn.
Tóm tắt nhanh quy trình thực hiện
- Xác định nhu cầu và lựa chọn loại mạch (PWM, TRIAC, hay dimmer điện tử).
- Chuẩn bị linh kiện: biến áp, MOSFET/IGBT, tụ điện, điện trở, công tắc, vỏ mạch.
- Lắp dây điện theo sơ đồ, đảm bảo cách điện và nối đúng pha‑n neutral.
- Lập trình hoặc điều chỉnh bộ điều khiển (nếu dùng PWM) để đạt mức sáng mong muốn.
- Kiểm tra và chạy thử: đo điện áp, kiểm tra nhiệt độ linh kiện, đảm bảo không chập điện.
- Bảo trì định kỳ: vệ sinh, kiểm tra độ chặt các kết nối, thay thế linh kiện hỏng.
1. Nguyên lý hoạt động của mạch điều chỉnh độ sáng
1.1. Động cơ PWM (Pulse Width Modulation)
PWM điều chỉnh độ sáng bằng cách thay đổi độ rộng xung của dòng điện. Khi độ rộng xung tăng, thời gian LED nhận điện áp cao hơn, độ sáng tăng tương ứng. Ưu điểm: độ ổn định cao, ít gây nhiễu, phù hợp với LED công suất lớn.
1.2. Động cơ TRIAC (Triode for Alternating Current)
TRIAC cắt một phần chu kỳ AC, giảm hiệu dụng điện áp trung bình tới LED. Phương pháp này đơn giản, chi phí thấp, nhưng có thể gây chớp nháy ở tần số thấp và giảm tuổi thọ LED do không cung cấp dòng điện ổn định.
1.3. Dimmer điện tử (Driver)
Có thể bạn quan tâm: Mạch Vỗ Tay Bật Đèn Sáng: Nguyên Lý Và Cách Lắp Đặt
Driver tích hợp MOSFET/IGBT để chuyển đổi AC sang DC, sau đó áp dụng PWM. Đây là giải pháp hiện đại, cho phép điều chỉnh mượt mà, giảm tiếng ồn và tối ưu hiệu suất năng lượng.
2. Lựa chọn linh kiện phù hợp
| Thành phần | Vai trò | Lưu ý lựa chọn |
|---|---|---|
| Biến áp 220V → 12V/24V | Hạ áp cho mạch điều khiển | Công suất ≥ 2× công suất LED |
| MOSFET/IGBT | Chuyển đổi và điều chỉnh dòng | Chọn loại có điện áp chịu được ≥ 400 V, nhiệt độ hoạt động ≤ 150 °C |
| Tụ điện lọc | Giảm nhiễu, ổn định điện áp | Giá trị thường 100 µF – 470 µF, điện áp ≥ 400 V |
| Điện trở | Điều chỉnh dòng và bảo vệ | Giá trị tùy vào thiết kế, thường 10 Ω – 100 Ω |
| Bộ vi xử lý/vi mạch PWM | Tạo xung PWM | Arduino, PIC, hoặc IC chuyên dụng như TL494 |
| Công tắc/điều khiển | Người dùng thay đổi độ sáng | Gối trượt, nút xoay hoặc cảm biến ánh sáng |
3. Thiết kế sơ đồ mạch
3.1. Sơ đồ cơ bản cho PWM
- Nguồn 220V → Biến áp → DC 12V
- DC 12V → MOSFET (điều khiển bằng xung PWM) → Đèn LED
- Vi mạch PWM nhận tín hiệu từ công tắc hoặc cảm biến ánh sáng.
3.2. Sơ đồ cơ bản cho TRIAC
- Nguồn 220V → Triac (điều khiển bằng potentiometer) → Đèn LED.
- Potentiometer thay đổi góc dẫn, từ đó thay đổi thời gian dẫn điện.
Lưu ý: Khi thiết kế mạch, luôn đặt tụ lọc và điện trở bảo vệ ngay trước MOSFET/IGBT để giảm hiện tượng “điện giật” và bảo vệ linh kiện khỏi quá tải.
4. Quy trình lắp đặt thực tế
4.1. Chuẩn bị công cụ
Có thể bạn quan tâm: Mạch Vỗ Tay Bật Đèn: Cách Hoạt Động, Lợi Ích Và Cách Lắp Đặt Cho Ngôi Nhà Thông Minh
- Dụng cụ cắt, bấm, mỏ hàn, dây điện cuộn (AWG 18–22).
- Đồng hồ đo đa năng (V, A, Ω).
- Vỏ nhựa hoặc kim loại chịu nhiệt để lắp mạch.
4.2. Bước thực hiện
- Xác định vị trí lắp đặt: Nơi có không gian thông thoáng, tránh ẩm ướt.
- Lắp dây nguồn: Đảm bảo đánh dấu pha (L) và neutral (N) rõ ràng.
- Lắp biến áp: Gắn chắc vào vỏ, nối đầu vào vào nguồn 220V.
- Kết nối mạch điều khiển: Hàn MOSFET, tụ, điện trở theo sơ đồ.
- Gắn công tắc hoặc cảm biến: Đặt ở vị trí thuận tiện cho người dùng.
- Kiểm tra kết nối: Dùng đồng hồ đo kiểm tra điện trở giữa các dây, tránh ngắn mạch.
- Chạy thử: Bật nguồn, điều chỉnh độ sáng qua công tắc, quan sát độ ổn định và nhiệt độ linh kiện.
4.3. An toàn điện
- Ngắt nguồn trước khi thao tác.
- Sử dụng găng tay cách điện và kính bảo hộ.
- Đảm bảo đất (ground) nối đúng, tránh rò điện.
- Kiểm tra điện áp rò sau khi lắp xong, không vượt quá 50 V.
5. Các vấn đề thường gặp và cách khắc phục
| Vấn đề | Nguyên nhân | Giải pháp |
|---|---|---|
| Đèn LED chớp nháy | Tần số PWM quá thấp hoặc MOSFET quá nóng | Tăng tần số PWM (≥ 1 kHz), lắp tản nhiệt cho MOSFET |
| Độ sáng không đồng đều | Điện áp đầu vào không ổn định | Thêm tụ lọc lớn hơn, kiểm tra biến áp |
| Đèn không sáng | TRIAC không bật hoặc MOSFET hỏng | Kiểm tra tín hiệu điều khiển, thay MOSFET/ TRIAC mới |
| Nhiệt độ linh kiện quá cao | Công suất LED lớn hơn khả năng chịu của mạch | Tăng diện tích tản nhiệt, giảm công suất LED hoặc nâng cấp MOSFET |
6. Bảo trì và nâng cấp
- Vệ sinh định kỳ: Loại bỏ bụi bám trên tản nhiệt và các linh kiện.
- Kiểm tra chặt chẽ các đầu nối: Đặc biệt là các đầu nối hàn, tránh lỏng gây mất điện.
- Thay đổi bộ điều khiển: Khi muốn nâng cấp tính năng (ví dụ: thêm chế độ tự động giảm sáng vào ban đêm), có thể thay vi mạch PWM bằng mô-đun Arduino hoặc ESP32.
- Cập nhật phần mềm: Nếu dùng vi điều khiển có firmware, hãy cập nhật phiên bản mới để cải thiện độ ổn định và tính năng.
7. Ứng dụng thực tiễn của mạch điều chỉnh độ sáng LED 220V
- Chiếu sáng nội thất gia đình: Tạo không gian ấm áp, tiết kiệm điện.
- Hệ thống chiếu sáng thương mại: Điều chỉnh độ sáng theo giờ làm việc, giảm chi phí điện năng.
- Chiếu sáng công cộng: Tự động giảm sáng vào giờ bình thường, tăng sáng vào lúc cần thiết.
- Ánh sáng nghệ thuật: Tạo hiệu ứng màu sắc và độ sáng đa dạng cho sân khấu, triển lãm.
Theo panasonicvn.com.vn, việc lựa chọn mạch điều chỉnh phù hợp không chỉ ảnh hưởng đến độ sáng mà còn quyết định độ bền và an toàn cho toàn bộ hệ thống chiếu sáng.
8. Lựa chọn thương hiệu và mua sắm linh kiện
Khi mua linh kiện, nên ưu tiên các nhà cung cấp uy tín, có chứng nhận CE, UL hoặc RoHS. Một số thương hiệu nổi tiếng trong lĩnh vực LED và driver bao gồm Panasonic, Philips, Mean Well, Traco Power. Đối với MOSFET/IGBT, Infineon, STMicroelectronics, IRF series là lựa chọn an toàn.
Có thể bạn quan tâm: Mạch Tự Bật Đèn Khi Có Người: Hướng Dẫn Chi Tiết Cách Lắp Đặt Và Tối Ưu Sử Dụng
9. Các câu hỏi thường gặp (FAQ)
Q1: Có thể dùng mạch dimmer cũ cho đèn LED không?
A: Không khuyến nghị. Dimmer cũ thường thiết kế cho bóng sợi đèn, có thể gây nhiễu và giảm tuổi thọ LED.
Q2: Độ sáng tối đa có thể đạt được là bao nhiêu?
A: Tùy thuộc vào công suất LED và khả năng chịu tải của mạch. Thông thường, mạch PWM có thể duy trì 100 % công suất mà không làm giảm độ sáng.
Q3: Có cần thiết lắp bộ lọc EMI?
A: Đối với môi trường công nghiệp hoặc gần các thiết bị nhạy cảm, việc lắp bộ lọc EMI giúp giảm nhiễu điện từ và bảo vệ các thiết bị khác.
Q4: Thời gian lắp đặt mất bao lâu?
A: Đối với người có kinh nghiệm điện tử, thời gian từ 2–4 giờ là đủ để hoàn thiện một mạch điều chỉnh độ sáng tiêu chuẩn.
10. Kết luận
Việc thiết kế và lắp đặt mạch điều chỉnh độ sáng đèn LED 220V không chỉ giúp người dùng kiểm soát môi trường ánh sáng một cách linh hoạt mà còn góp phần giảm đáng kể tiêu thụ điện năng và kéo dài tuổi thọ cho đèn. Bằng việc lựa chọn linh kiện chất lượng, tuân thủ các tiêu chuẩn an toàn và thực hiện bảo trì định kỳ, bạn sẽ sở hữu một hệ thống chiếu sáng ổn định, an toàn và tiết kiệm. Hãy áp dụng những kiến thức trên để tạo ra không gian sáng đẹp mắt và bền vững.
