Giới thiệu
Nếu bạn đang muốn mạch đèn LED đơn giản để chiếu sáng, trang trí hoặc học hỏi về điện tử, bài viết này sẽ cung cấp cho bạn toàn bộ kiến thức cần thiết. Từ nguyên lý cơ bản, các linh kiện cần chuẩn bị, tới các bước lắp ráp chi tiết, bạn sẽ nhanh chóng có được một mạch hoạt động ổn định và an toàn. Hãy cùng khám phá ngay dưới đây.
Tóm tắt nhanh quy trình thực hiện
- Chuẩn bị linh kiện: LED, điện trở, nguồn điện (pin 9V hoặc ổ cắm), dây dẫn, bảng mạch thử (breadboard) hoặc bảng PCB.
- Xác định giá trị điện trở: Dùng công thức R = (Vsource – Vf) / If để tính điện trở phù hợp với LED.
- Kết nối mạch trên breadboard: Nối cực dương của nguồn vào một đầu điện trở, đầu còn lại nối vào cực dương (anode) của LED; cực âm (cathode) của LED nối trực tiếp vào cực âm của nguồn.
- Kiểm tra và vận hành: Đặt nguồn vào, quan sát LED sáng đều. Nếu không, kiểm tra lại các kết nối và giá trị điện trở.
- Lắp mạch lên PCB (nếu muốn): Hàn các linh kiện trên board, kiểm tra lại một lần nữa trước khi sử dụng lâu dài.

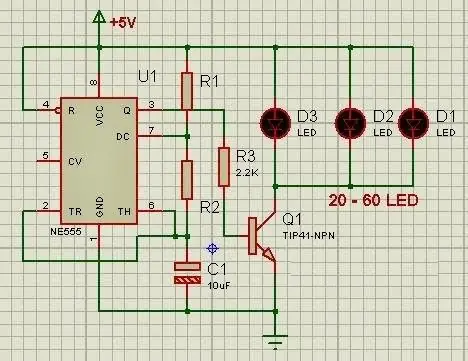

1. Nguyên lý hoạt động của mạch đèn LED đơn giản
LED (Light Emitting Diode) là một loại bán dẫn phát sáng khi có dòng điện chạy qua. Khi dòng điện đi từ cực dương (anode) sang cực âm (cathode), electron trong vật liệu bán dẫn sẽ kết hợp với lỗ trống và phát ra photon – ánh sáng mà chúng ta thấy. Để LED hoạt động ổn định, cần một điện trở giới hạn dòng điện, tránh hiện tượng quá tải làm hỏng LED.
2. Các linh kiện cần chuẩn bị
| Linh kiện | Mô tả | Ghi chú |
|---|---|---|
| LED | Đèn phát sáng, có nhiều màu và kích thước | Chọn LED có điện áp khởi động (Vf) khoảng 2‑3 V cho màu đỏ, xanh, vàng; 3‑3,5 V cho màu xanh lá, trắng |
| Điện trở | Giới hạn dòng điện qua LED | Giá trị tính toán theo công thức R = (Vsource – Vf) / If |
| Nguồn điện | Pin 9 V, bộ nguồn 5 V, hoặc ổ cắm AC‑DC | Đảm bảo điện áp phù hợp với điện trở đã tính |
| Breadboard (bảng mạch thử) | Nơi lắp ráp tạm thời, không cần hàn | Dễ dàng thay đổi, kiểm tra |
| Dây dẫn | Kết nối các linh kiện | Dây nhựa 22‑24 AWG thường dùng |
| PCB (tùy chọn) | Bảng mạch in cố định | Khi muốn mạch ổn định lâu dài |
3. Cách tính giá trị điện trở phù hợp
Để bảo vệ LED, dòng điện (If) thường được giữ ở mức 10‑20 mA. Công thức tính điện trở:
R = \frac{V_{source} – V_{f}}{I_{f}}
- Vsource: điện áp nguồn cung cấp (ví dụ 9 V).
- Vf: điện áp ngắt (forward voltage) của LED, thường 2‑3 V tùy màu.
- If: dòng điện mong muốn, thường 15 mA (0,015 A).
Ví dụ:
Nếu dùng LED đỏ (Vf ≈ 2 V) và nguồn 9 V, muốn If = 15 mA:
R = \frac{9 V – 2 V}{0,015 A} = \frac{7 V}{0,015 A} \approx 467 \Omega
Bạn có thể dùng điện trở 470 Ω (giá trị tiêu chuẩn gần nhất). Nếu nguồn là 5 V, giá trị điện trở sẽ giảm xuống khoảng 220 Ω.
Có thể bạn quan tâm: Hướng Dẫn Chọn Và Lắp Đặt Mạch Đèn Led Xe Winner Cho Xe Ô Tô
4. Lắp ráp mạch trên breadboard
4.1. Bước 1: Đặt LED lên breadboard
- Xác định cực anode (dài hơn) và cathode (ngắn hơn).
- Cắm chân anode vào một hàng ngang, cathode vào hàng khác.
4.2. Bước 2: Gắn điện trở
- Cắm một chân điện trở vào cùng hàng với chân anode của LED.
- Đầu còn lại của điện trở nối vào một đường nguồn dương (rail +) trên breadboard.
4.3. Bước 3: Kết nối nguồn
- Dây dẫn từ rail dương (+) nối tới đầu điện trở đã đặt.
- Dây dẫn từ rail âm (–) nối trực tiếp vào chân cathode của LED.
4.4. Bước 4: Kiểm tra và cấp nguồn
- Gắn pin hoặc cắm nguồn 5 V/9 V vào rail tương ứng.
- Nếu LED sáng đều, mạch đã hoạt động đúng. Nếu không, kiểm tra lại các kết nối và giá trị điện trở.
Lưu ý: Đảm bảo điện trở được gắn đúng chiều (đối với các loại điện trở không đồng nhất) và không để các chân chạm nhau gây ngắn mạch.
5. Lắp mạch lên PCB để sử dụng lâu dài
5.1. Thiết kế sơ đồ PCB
Có thể bạn quan tâm: Mạch Đèn Led Xe Máy: Tổng Quan, Cấu Tạo Và Cách Bảo Trì Hiệu Quả
Sử dụng phần mềm thiết kế mạch (Eagle, KiCad) để vẽ sơ đồ và bố trí các linh kiện. Đặt LED và điện trở sao cho các chân không chạm nhau và có khoảng cách đủ để hàn.
5.2. In và chuẩn bị PCB
- In bản thiết kế lên lớp đồng của PCB.
- Đánh dấu vị trí các linh kiện, khoan lỗ nếu cần.
5.3. Hàn linh kiện
- Đặt điện trở và LED vào vị trí đã khoan.
- Dùng mỏ hàn và thiếc chất lượng, hàn chặt các chân.
- Kiểm tra lại mạch bằng đồng hồ vạn năng để chắc chắn không có ngắn mạch.
5.4. Kiểm tra lần cuối
Kết nối nguồn, quan sát LED. Nếu sáng ổn, mạch đã sẵn sàng lắp đặt trong các dự án chiếu sáng, đèn trang trí hoặc dùng làm mô hình học tập.
6. Ứng dụng thực tiễn của mạch đèn LED đơn giản
- Đèn báo trạng thái: Dùng trong các thiết bị điện tử để hiển thị trạng thái bật/tắt.
- Đèn trang trí nội thất: Tạo hiệu ứng ánh sáng ấm áp cho phòng khách, phòng ngủ.
- Dự án học tập: Giúp sinh viên, học sinh nắm vững kiến thức điện tử cơ bản.
- Đèn cảnh báo: Lắp vào các thiết bị an toàn, như báo động khói, cảm biến chuyển động.
7. Một số lỗi thường gặp và cách khắc phục
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| LED không sáng | Điện trở quá lớn, dòng điện quá nhỏ | Giảm giá trị điện trở (ví dụ từ 470 Ω xuống 330 Ω) |
| LED chớp nháy, cháy | Dòng điện quá cao, điện trở quá nhỏ | Tăng giá trị điện trở, kiểm tra nguồn ổn định |
| Ngắn mạch | Dây dẫn chạm nhau, chân linh kiện chạm nhau | Kiểm tra lại bố trí trên board, dùng cách cách điện |
| Nhiệt độ điện trở quá cao | Dòng điện lớn, công suất điện trở không đủ | Chọn điện trở có công suất ít nhất 0,25 W |
8. Tham khảo và nguồn tin cậy
Có thể bạn quan tâm: Mạch Đèn Led Tích Điện: Cách Hoạt Động Và Lợi Ích
- Datasheet LED của các nhà sản xuất (Kingbright, Osram) cung cấp thông số Vf và If chi tiết.
- “The Art of Electronics” – Paul Horowitz & Winfield Hill, một cuốn sách tham khảo chuẩn cho các mạch điện tử cơ bản.
- Bài viết trên Electronics Hub (2026) về cách tính điện trở cho LED.
Theo panasonicvn.com.vn, việc lựa chọn linh kiện chất lượng và tuân thủ công thức tính điện trở sẽ giúp kéo dài tuổi thọ của LED và giảm thiểu rủi ro hỏng hóc.
9. Câu hỏi thường gặp (FAQ)
Q1: LED có thể nối trực tiếp vào pin 9 V mà không cần điện trở?
A: Không nên. Khi không có điện trở, dòng điện sẽ vượt quá mức cho phép, khiến LED nhanh chóng cháy.
Q2: Tôi có thể dùng nhiều LED nối tiếp nhau trong cùng một mạch không?
A: Có thể, nhưng cần tính lại tổng điện áp ngắt (Vf) và chọn nguồn phù hợp, đồng thời sử dụng điện trở để giới hạn dòng cho toàn bộ chuỗi.
Q3: Điện trở cần có công suất bao nhiêu?
A: Đối với hầu hết các mạch LED đơn giản, điện trở 0,25 W là đủ. Nếu dòng điện lớn hơn 30 mA, nên dùng điện trở 0,5 W hoặc hơn.
Kết luận
Việc tự làm mạch đèn LED đơn giản không chỉ giúp bạn tiết kiệm chi phí mà còn là cơ hội tuyệt vời để hiểu sâu hơn về nguyên lý điện tử. Từ việc tính toán điện trở, lắp ráp trên breadboard, đến hàn trên PCB, mỗi bước đều mang lại kiến thức thực tiễn hữu ích. Hãy bắt đầu ngay hôm nay, áp dụng những hướng dẫn trên và tạo ra những đèn LED sáng đẹp, an toàn cho ngôi nhà hoặc dự án sáng tạo của bạn.
