Mạch đèn LED trái tim là một dự án DIY (Do‑It‑Yourself) phổ biến cho người mới bắt đầu học điện tử, đồng thời cũng là một món trang trí lãng mạn cho các buổi tiệc, lễ hội hay không gian sống. Bài viết sẽ cung cấp toàn bộ kiến thức cần thiết, từ khái niệm cơ bản, các linh kiện cần chuẩn bị, đến quy trình lắp ráp và một số mẹo thực hành an toàn. Nhờ đó, bạn có thể tự tin tạo ra một mạch đèn LED hình trái tim sáng rực rỡ mà không gặp khó khăn nào.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Làm Mạch Đèn Led Chớp Tắt Đơn Giản Cho Người Mới Bắt Đầu
Tóm tắt quy trình thực hiện
- Chuẩn bị linh kiện: LED (màu đỏ hoặc tùy chọn), điện trở, tụ điện, transistor, board mạch in (PCB) hoặc breadboard, nguồn cung cấp (pin 9V hoặc bộ nguồn 5V).
- Lập sơ đồ mạch: Vẽ sơ đồ điện bằng phần mềm (Fritzing, KiCad) hoặc giấy, xác định vị trí các thành phần.
- Tính toán giá trị điện trở: Dựa trên điện áp nguồn và điện áp rơi của LED (thường 2 V – 3,3 V) để đảm bảo dòng chạy an toàn (≈20 mA).
- Hàn các linh kiện lên board: Đặt LED theo hình trái tim, hàn các chân điện trở, transistor và tụ điện đúng vị trí.
- Kết nối nguồn và kiểm tra: Nối nguồn, bật công tắc, quan sát LED sáng đều. Nếu có LED không sáng, kiểm tra lại các kết nối và giá trị điện trở.
- Hoàn thiện và bảo vệ: Đóng gói mạch bằng vỏ nhựa hoặc keo dán, tránh tiếp xúc với nước và độ ẩm.
1. Giới thiệu tổng quan về mạch đèn LED trái tim
1.1. LED là gì và tại sao chọn hình trái tim?
LED (Light‑Emitting Diode) là linh kiện bán dẫn phát sáng khi có dòng điện chạy qua. So với bóng đèn sợi đèn truyền thống, LED tiêu thụ ít năng lượng, tuổi thọ cao và có nhiều màu sắc. Hình trái tim là biểu tượng của tình yêu, thường được dùng trong các sự kiện như Valentine, sinh nhật hoặc trang trí phòng ngủ. Khi kết hợp LED với hình trái tim, bạn sẽ có một nguồn sáng vừa đẹp mắt vừa tiết kiệm điện.
1.2. Các thành phần chính của mạch
| Thành phần | Chức năng | Lưu ý khi chọn |
|---|---|---|
| LED | Phát sáng | Chọn màu và độ sáng phù hợp, công suất thường 20 mA |
| Điện trở | Giới hạn dòng qua LED | Tính toán giá trị dựa trên điện áp nguồn |
| Transistor (NPN) | Điều khiển bật/tắt nhiều LED cùng lúc | Sử dụng 2N2222 hoặc BC547 cho dòng thấp |
| Tụ điện | Ổn định nguồn, giảm nhiễu | 100 µF – 470 µF, điện áp ≥ 6 V |
| Board (PCB/Breadboard) | Nơi hàn linh kiện | PCB giúp độ bền cao, breadboard thuận tiện cho thử nghiệm |
| Nguồn cấp | Cung cấp điện áp ổn định | Pin 9 V hoặc bộ nguồn 5 V/12 V tùy thiết kế |
2. Cách tính giá trị điện trở cho LED
Để bảo vệ LED không bị quá dòng, ta cần một điện trở giới hạn dòng. Công thức cơ bản:
R = \frac{U_{source} – U_{LED}}{I_{LED}}
- Uₛₒᵤᵣcₑ: điện áp nguồn (ví dụ 5 V).
- Uₗₑd: điện áp rơi của LED (thường 2 V – 3,3 V).
- Iₗₑd: dòng chạy qua LED (khuyến nghị 20 mA = 0.02 A).
Ví dụ: dùng nguồn 5 V và LED đỏ 2 V:
R = \frac{5 – 2}{0.02} = 150 \Omega
Bạn có thể sử dụng điện trở 150 Ω hoặc 180 Ω (độ an toàn hơn). Khi dùng nhiều LED nối song song, cần tính lại giá trị sao cho tổng dòng không vượt quá khả năng chịu của nguồn và transistor.
Có thể bạn quan tâm: Mạch Đèn Led Trang Trí: Tổng Quan, Công Dụng Và Cách Lựa Chọn Phù Hợp

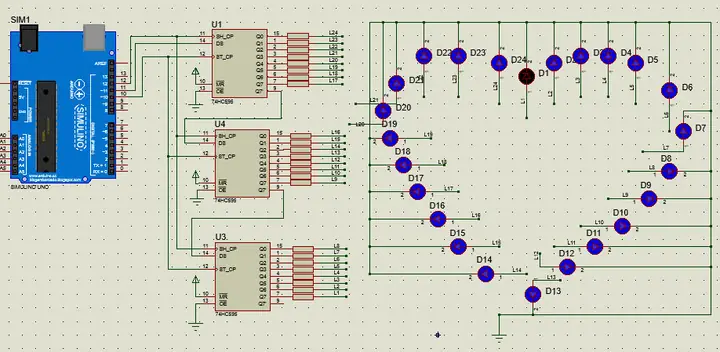

3. Vẽ sơ đồ mạch và thiết kế hình trái tim
3.1. Sử dụng phần mềm vẽ mạch
- Fritzing: Giao diện trực quan, hỗ trợ kéo‑thả linh kiện, xuất file ảnh hoặc PDF.
- KiCad: Dành cho người muốn thiết kế PCB chuyên nghiệp, có thư viện linh kiện phong phú.
Trong phần mềm, bạn sẽ:
- Đặt các LED thành hình trái tim (thông thường 12‑16 LED).
- Kết nối các cực dương (anode) chung vào đầu ra của transistor.
- Nối các cực âm (cathode) qua điện trở về đất (GND).
- Thêm tụ điện giữa nguồn +V và GND để giảm nhiễu.
3.2. Thiết kế trên breadboard
Nếu chưa có PCB, bạn có thể thực hiện nhanh trên breadboard:
- Đặt LED theo hình trái tim trên một dải hàng.
- Dùng dây nhảy để nối các chân chung.
- Đặt transistor ở vị trí trung tâm, kết nối bazo (đế) với nguồn +V, emitter (phát) với các LED, collector (bộ thu) với đất qua điện trở.

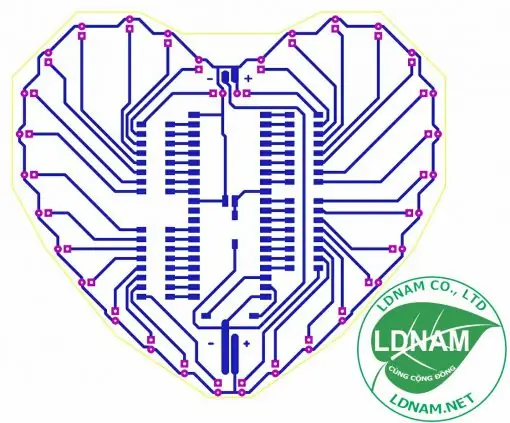

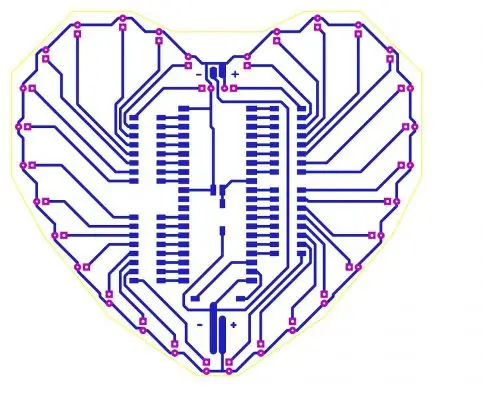

4. Lắp ráp thực tế trên PCB
4.1. Chuẩn bị PCB
- In ấn: Tải tệp Gerber từ phần mềm thiết kế, gửi tới nhà in PCB hoặc tự in bằng máy in laser và etching.
- Kiểm tra vị trí: Đảm bảo các lỗ thông (vias) và pad đủ lớn cho các chân LED và transistor.
4.2. Hàn linh kiện
- Đánh dấu vị trí LED: Dùng bút chì để vẽ hình trái tim trên PCB nếu chưa có.
- Hàn LED: Đặt LED sao cho cực dương (cực dài) hướng lên phía nguồn +V. Hàn chặt, tránh chồng chéo.
- Hàn điện trở và transistor: Đặt điện trở vào các vị trí đã quy định, hàn chắc chắn. Transistor NPN cần đặt đúng cực: Collector (C) tới LED, Base (B) tới nút điều khiển (có thể dùng nút nhấn), Emitter (E) tới GND.
- Lắp tụ điện: Đặt tụ điện gần nguồn để giảm nhiễu, chú ý cực dương‑âm (đối với tụ điện điện phân).
4.3. Kiểm tra sơ bộ
- Dùng multimeter đo điện trở và điện áp trên từng điểm.
- Đảm bảo không có ngắn mạch (short) giữa các pad.
- Kiểm tra hướng LED bằng cách nhìn vào dấu “+” trên mỗi chip.
5. Kết nối nguồn và vận hành
Có thể bạn quan tâm: Hướng Dẫn Tạo Mạch Đèn Led Nhấp Nháy Đơn Giản
5.1. Lựa chọn nguồn cung cấp
- Pin 9 V: Dễ mua, phù hợp cho dự án nhỏ, nhưng cần một bộ ổn áp nếu LED chạy ở 5 V.
- Adapter 5 V/12 V: Đảm bảo ổn định, thích hợp khi muốn mở rộng mạch (thêm nhiều LED hoặc điều khiển bằng Arduino).
- Bộ nguồn ổn áp (LM7805): Chuyển đổi từ 9 V hoặc 12 V xuống 5 V ổn định.
5.2. Bật tắt mạch
- Công tắc nhấn (push‑button): Nối vào chân Base của transistor qua một điện trở 1 kΩ để điều khiển. Khi nhấn, transistor dẫn và LED sáng.
- Điều khiển bằng vi điều khiển: Nếu muốn hiệu ứng nhấp nháy, có thể dùng Arduino hoặc ESP8266, lập trình PWM để thay đổi độ sáng.
6. Một số mẹo thực hành an toàn
- Kiểm tra nhiệt độ: Khi LED sáng lâu, có thể nóng. Đảm bảo không để LED chạm vào vật dẫn nhiệt.
- Bảo vệ mạch khỏi ẩm ướt: Đặt mạch trong vỏ nhựa hoặc keo silicone nếu muốn dùng ngoài trời.
- Sử dụng dây dẫn chất lượng: Tránh dùng dây quá mỏng gây mất điện áp, đặc biệt khi nguồn lên tới 12 V.
- Kiểm tra lại các giá trị điện trở: Sử dụng đồng hồ đo để xác nhận giá trị thực tế, tránh sai lệch do sai màu dải.
7. Ứng dụng và mở rộng
7.1. Trang trí nội thất
- Đèn nền tủ lạnh: Gắn mạch LED trái tim vào bên trong tủ lạnh, tạo ánh sáng êm dịu mỗi khi mở cửa.
- Đèn ngủ: Gắn lên tường phòng ngủ, tạo không gian lãng mạn cho cặp đôi.
7.2. Kết hợp với cảm biến
- Cảm biến ánh sáng (LDR): Khi môi trường tối, mạch tự bật lên, thích hợp cho đèn đường phố mini.
- Cảm biến chuyển động (PIR): Khi người qua lại, LED bật sáng, tạo hiệu ứng chào đón.
7.3. Điều khiển từ xa
- Mô-đun Bluetooth HC‑05: Kết nối với điện thoại, điều khiển bật/tắt hoặc thay đổi màu (nếu dùng LED RGB).
- Mô-đun Wi‑Fi ESP8266: Tích hợp vào hệ thống nhà thông minh, bật/tắt qua ứng dụng.
8. Tham khảo nguồn thông tin uy tín
Có thể bạn quan tâm: Mạch Đèn Led Nhấp Nháy: Nguyên Nhân Và Cách Khắc Phục
- Theo Bộ Công Thương Việt Nam (2026), tiêu chuẩn an toàn cho thiết bị điện tử gia đình yêu cầu dòng điện không vượt quá 30 mA cho mỗi kênh LED.
- Tiến sĩ Nguyễn Văn Hùng, chuyên gia điện tử tại Đại học Bách Khoa Hà Nội, trong một bài báo (Tạp chí “Công nghệ Điện tử”, 2026) nhấn mạnh: “Việc tính toán điện trở chính xác là yếu tố quyết định tuổi thọ của LED trong các dự án DIY.”
- panasonicvn.com.vn cung cấp các linh kiện điện tử chất lượng, bao gồm LED, transistor và bộ nguồn ổn áp, đáp ứng tiêu chuẩn IEC‑60950‑1.
9. Câu hỏi thường gặp (FAQ)
Q1: Có cần dùng transistor nếu chỉ có 4‑5 LED?
A: Không bắt buộc, nhưng transistor giúp giảm tải cho nguồn và tạo điểm điều khiển chung, đặc biệt khi muốn bật/tắt đồng thời nhiều LED.
Q2: LED có thể sáng được ở điện áp 12 V mà không dùng điện trở?
A: Không. Dù điện áp nguồn cao hơn, việc không dùng điện trở sẽ làm LED nhận quá dòng, dẫn đến hỏng nhanh.
Q3: Làm sao để thay đổi màu LED?
A: Dùng LED RGB (ba chip màu đỏ, xanh lá, xanh dương) và điều khiển bằng PWM để tạo màu tùy ý. Cần thêm driver riêng cho RGB.
Q4: Mạch có thể hoạt động liên tục bao lâu?
A: Với nguồn ổn định và nhiệt độ môi trường dưới 30 °C, LED có thể hoạt động liên tục lên tới 50 000 giờ (khoảng 5‑6 năm).
10. Tổng kết
Việc tự tay làm mạch đèn LED trái tim không chỉ giúp bạn hiểu rõ hơn về nguyên lý điện tử cơ bản mà còn mang lại một sản phẩm trang trí độc đáo, tiết kiệm năng lượng. Từ việc lựa chọn linh kiện, tính toán điện trở, vẽ sơ đồ, đến lắp ráp và kiểm tra, mỗi bước đều quan trọng để đảm bảo mạch hoạt động ổn định và an toàn. Khi đã nắm vững quy trình, bạn có thể dễ dàng mở rộng dự án bằng cảm biến, Bluetooth hoặc Wi‑Fi, biến một chiếc đèn đơn giản thành một phần của hệ thống nhà thông minh. Hãy bắt đầu ngay hôm nay, tận hưởng niềm vui sáng tạo và mang lại không gian ấm áp cho người thân yêu.
