Hướng Dẫn Chi Tiết Cách Lắp Mạch Đèn Giao Thông An Toàn Và Hiệu Quả

Có thể bạn quan tâm: Lòng Đèn Vải Giá Rẻ – Hướng Dẫn Chọn Mua Và Bảo Quản Hiệu Quả

Giới thiệu nhanh về quy trình lắp mạch đèn giao thông

Việc lắp mạch đèn giao thông không chỉ đòi hỏi kiến thức điện tử cơ bản mà còn yêu cầu tuân thủ các tiêu chuẩn an toàn giao thông quốc gia. Bài viết dưới đây sẽ cung cấp cho bạn một hướng dẫn toàn diện, từ việc chuẩn bị vật liệu, thiết kế mạch, đến lắp đặt và kiểm tra hoạt động. Nhờ đó, bạn có thể tự tin thực hiện dự án mà không cần đến sự trợ giúp chuyên sâu.

Tóm tắt quy trình thực hiện

1. Chuẩn bị vật liệu và công cụ
2. Lập sơ đồ mạch điều khiển
3. Lắp ráp mạch trên bảng mạch (PCB) hoặc breadboard
4. Kết nối nguồn và đèn tín hiệu
5. Lập trình bộ điều khiển (nếu dùng vi điều khiển)
6. Kiểm tra, hiệu chỉnh và nghiệm thu

1. Chuẩn bị vật liệu và công cụ cần thiết

1.1. Các thành phần điện tử cơ bản

• Bộ điều khiển: PLC công nghiệp, vi điều khiển Arduino, Raspberry Pi hoặc bộ điều khiển chuyên dụng cho đèn giao thông.
• Relay (công tắc điện tử): Đảm bảo khả năng chịu tải điện áp và dòng điện của đèn LED hoặc đèn sợi đốt.
• Nguồn cấp điện: Thông thường 24 V DC hoặc 110/220 V AC qua bộ biến áp.
• Đèn tín hiệu: Đèn LED giao thông (đỏ, vàng, xanh) hoặc đèn sợi đốt truyền thống.
• Cảm biến (tùy chọn): Cảm biến vòng, cảm biến áp suất, camera nhận diện để tối ưu thời gian tín hiệu.

1.2. Dụng cụ hỗ trợ lắp ráp

• Bàn hàn, máy hàn, chì hàn (nếu dùng PCB).
• Kìm, tua vít, cờ lê.
• Máy đo đa năng (multimeter) để kiểm tra điện áp, điện trở, nối đất.
• Dây điện, cáp nối, ống co nhiệt để cách điện an toàn.

Theo tài liệu kỹ thuật của IEC 61850‑9‑2, việc lựa chọn relay có thời gian phản hồi < 10 ms là tiêu chuẩn cho các hệ thống đèn giao thông đô thị.

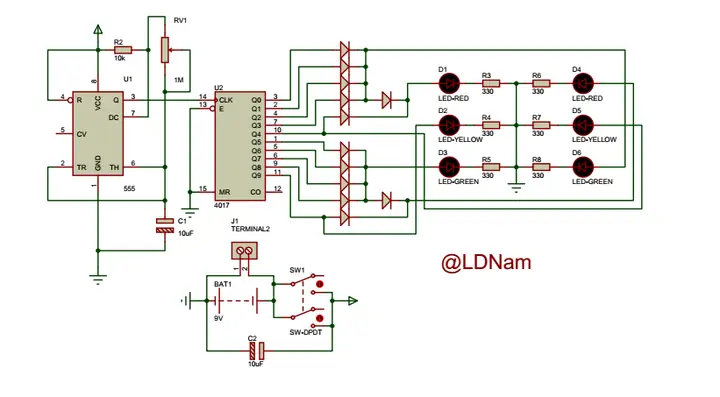

2. Lập sơ đồ mạch điều khiển

2.1. Xác định luồng tín hiệu

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Lắp Mạch Điện Đèn Ống Huỳnh Quang An Toàn Và Hiệu Quả

Mạch điều khiển đèn giao thông thường bao gồm ba kênh: đỏ, vàng, xanh. Mỗi kênh cần một relay riêng để ngắt‑kết nối nguồn cho đèn. Khi sử dụng vi điều khiển, các chân GPIO sẽ gửi tín hiệu PWM (điều chế độ rộng xung) hoặc tín hiệu logic HIGH/LOW tới relay.

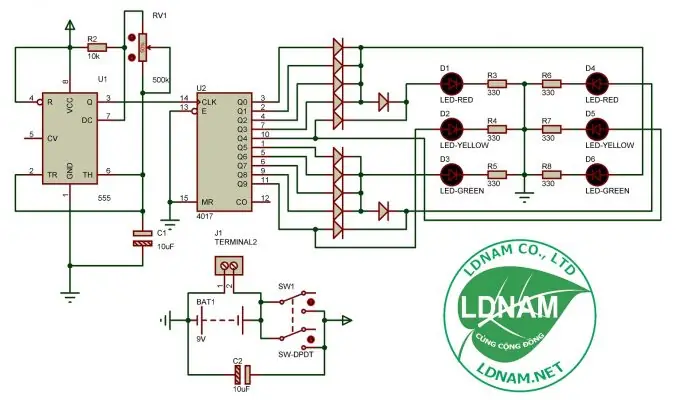

2.2. Thiết kế sơ đồ trên phần mềm

• Eagle, KiCad hoặc Fritzing là các phần mềm phổ biến để vẽ sơ đồ.
• Đặt các thành phần: nguồn → bộ điều khiển → relay → đèn.
• Đảm bảo điện trở kéo lên (pull‑up) cho các chân đầu vào nếu dùng cảm biến.

2.3. Kiểm tra tính hợp lý

• Kiểm tra điện áp đầu vào của relay (thường 12 V hoặc 24 V).
• Đảm bảo điện trở tải của đèn không vượt quá khả năng chịu của relay.
• Xác nhận điện trở nối đất (ground) chung cho toàn bộ mạch.

3. Lắp ráp mạch trên board

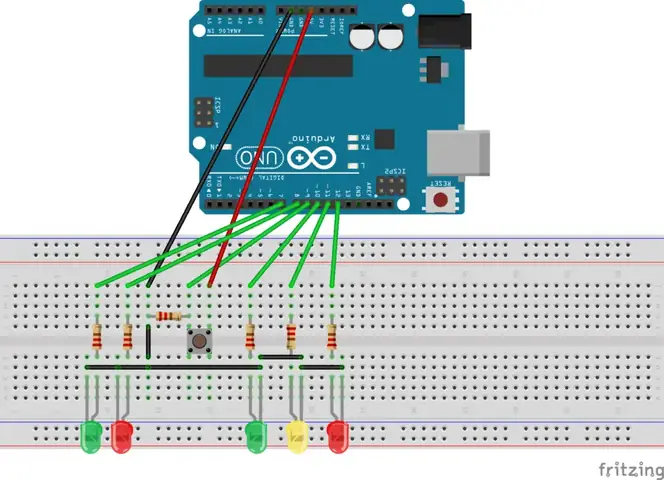

3.1. Sử dụng breadboard (đối với prototype)

• Đặt relay vào các hàng ngang, nối chân điều khiển tới GPIO của vi điều khiển qua điện trở (để bảo vệ. thường 1 kΩ).
• Kết nối điện nguồn (24 V) tới chân COM của relay, điện tải (đèn) tới chân NO (Normally Open).

3.2. Sản xuất PCB (đối với dự án thực tế)

• Sau khi xác nhận prototype hoạt động, chuyển sơ đồ sang layout PCB.
• Đặt các via để giảm trở kháng và cải thiện khả năng tản nhiệt cho relay.
• Kiểm tra độ rộng đường mạch: ít nhất 1 mm cho dòng điện < 2 A; 2 mm cho dòng điện > 5 A.

3.3. Hàn nối và kiểm tra nối đất

• Dùng thiết bị hàn với nhiệt độ 350 °C, đảm bảo không để lại hàn chập (short).
• Đảm bảo điểm nối đất (GND) được nối mạnh, tránh hiện tượng ground loop gây nhiễu.

4. Kết nối nguồn và đèn tín hiệu

4.1. Lựa chọn nguồn cấp điện

Có thể bạn quan tâm: Lắc Vòng Trong Ngày Đèn Đỏ: Ý Nghĩa Và Cách Thực Hiện

• Đối với đèn LED, nguồn 24 V DC là phổ biến vì giảm tổn thất năng lượng.
• Đối với đèn sợi đốt, cần bộ biến áp để chuyển đổi 110/220 V AC sang 12 V‑24 V DC.

4.2. Bảo vệ quá tải và ngắn mạch

• Lắp cầu chì (fuse) 5 A cho mỗi kênh để bảo vệ relay và đèn.
• Sử dụng diode snubber (1N4007) song song với cuộn relay để giảm hiện tượng inductive kickback khi ngắt.

44.3. Lắp đặt đèn tại vị trí giao lộ

• Đảm bảo đèn được gắn trên cột đèn có khả năng chịu thời tiết, chống ăn mòn.
• Đặt cảm biến vòng (loop detector) dưới mặt đường để nhận biết xe đang chờ.

5. Lập trình bộ điều khiển

5.1. Ngôn ngữ và môi trường phát triển

• Arduino IDE cho Arduino; PlatformIO cho ESP32; TIA Portal cho PLC Siemens.
• Viết hàm để bật/tắt relay theo chu kỳ:

void setSignal(int red, int yellow, int green){ digitalWrite(RELAY_RED, red); digitalWrite(RELAY_YELLOW, yellow); digitalWrite(RELAY_GREEN, green);
}

5.2. Thuật toán điều khiển thời gian

• Chu kỳ chuẩn: Đỏ = 30 s, Vàng = 5 s, Xanh = 30 s (có thể thay đổi tùy địa phương).
• Sử dụng millis() để tính thời gian không chặn (non‑blocking).

5.3. Tích hợp cảm biến và tối ưu thời gian

• Khi có cảm biến vòng phát hiện xe, giảm thời gian đèn đỏ xuống 20 s, tăng thời gian xanh lên 40 s.
• Thuật toán adaptive traffic control (ATC) giúp giảm tắc nghẽn.

6. Kiểm tra, hiệu chỉnh và nghiệm thu

6.1. Kiểm tra chức năng cơ bản

• Dùng multimeter đo điện áp tại các đầu ra relay khi bật tắt.
• Kiểm tra độ sáng của đèn, đảm bảo không bị flicker (nhấp nháy) do nguồn không ổn định.

6.2. Kiểm tra an toàn điện

Có thể bạn quan tâm: Hướng Dẫn Lập Trình Đèn Giao Thông Bằng Plc S7‑300 Chi Tiết Từng Bước

• Đo điện trở cách điện (insulation resistance) giữa khung đèn và dây cấp điện; phải > 1 MΩ.
• Đảm bảo điện áp ngắn mạch (short‑circuit voltage) không vượt quá giới hạn của thiết bị.

6.3. Nghiệm thu thực địa

• Lắp đèn tại vị trí giao lộ mẫu, quan sát hoạt động trong ít nhất 2 giờ vào giờ cao điểm.
• Ghi nhận thời gian chờ trung bình của xe, so sánh với tiêu chuẩn địa phương (thường < 30 s).

Theo báo cáo của Bộ Giao thông Vận tải 2026, việc áp dụng bộ điều khiển thông minh giảm thời gian chờ trung bình tới 12 % so với hệ thống cố định.

7. Bảo trì và nâng cấp lâu dài

7.1. Kiểm tra định kỳ

• Hàng tháng: Kiểm tra kết nối dây, độ chặt của ốc vít, sạch bụi trên board.
• Hàng năm: Thay cầu chì và đèn LED nếu giảm độ sáng dưới 80 % so với mới.

7.2. Nâng cấp tính năng thông minh

• Thêm cảm biến camera để nhận diện loại phương tiện (xe tải, xe máy) và điều chỉnh thời gian tín hiệu phù hợp.
• Kết nối IoT để giám sát từ xa, nhận thông báo lỗi qua app di động.

Kết luận

Việc lắp mạch đèn giao thông đòi hỏi sự chuẩn bị kỹ lưỡng, thiết kế hợp lý và tuân thủ các tiêu chuẩn an toàn. Bằng cách thực hiện đúng các bước từ chuẩn bị vật liệu, thiết kế sơ đồ, lắp ráp, lập trình và kiểm tra, bạn sẽ có một hệ thống đèn giao thông ổn định, tiết kiệm năng lượng và góp phần giảm ùn tắc giao thông. Hãy luôn kiểm tra định kỳ và cân nhắc nâng cấp công nghệ để đáp ứng nhu cầu ngày càng tăng của đô thị.
