Giới thiệu

Đồ án đèn giao thông là một đề tài thường gặp trong các chương trình đào tạo kỹ thuật điện tử, tự động hoá và giao thông thông minh. Bài viết này sẽ cung cấp một cái nhìn tổng quan, đồng thời hướng dẫn chi tiết các bước thực hiện từ khâu lên ý tưởng, nghiên cứu, thiết kế mạch cho tới việc lập trình và kiểm thử hệ thống. Bạn sẽ nắm được quy trình làm việc chuẩn, các công cụ cần thiết và các lưu ý quan trọng giúp dự án hoàn thiện đúng thời gian và đạt chất lượng cao.

Tóm tắt nhanh quy trình thực hiện

Xác định yêu cầu và mục tiêu: Phân tích nhu cầu giao thông, quy định pháp lý và chức năng cần có.
Nghiên cứu tài liệu và công nghệ: Thu thập thông tin về cảm biến, vi điều khiển, giao thức truyền thông và chuẩn LED.
Lập kế hoạch và phân công: Xây dựng timeline, phân chia nhiệm vụ giữa các thành viên nhóm.
Thiết kế phần cứng: Lựa chọn vi điều khiển (ví dụ Arduino, STM32), cảm biến (phụ thuộc vào phát hiện phương tiện), mạch nguồn và mạch điều khiển LED.
Lập trình phần mềm: Viết firmware cho vi điều khiển, triển khai thuật toán điều khiển chu kỳ đèn (đỏ‑vàng‑xanh) và giao tiếp mạng (nếu có).
Lắp ráp và hàn mạch: Thực hiện trên bo mạch in (PCB) hoặc breadboard, kiểm tra các kết nối.
Kiểm thử và hiệu chỉnh: Thử nghiệm trong môi trường mô phỏng hoặc thực địa, điều chỉnh thời gian và độ sáng.
Báo cáo và trình bày: Soạn thảo báo cáo chi tiết, chuẩn bị slide thuyết trình và tài liệu hướng dẫn sử dụng.

1. Xác định yêu cầu và mục tiêu của đồ án

1.1. Nhu cầu thực tiễn

Đèn giao thông là thiết bị quan trọng trong việc quản lý lưu lượng xe, giảm tai nạn và tối ưu thời gian di chuyển. Khi thiết kế đồ án đèn giao thông, nhóm cần xác định rõ:

Địa điểm lắp đặt (giao lộ, ngã tư, khu công nghiệp).
Loại phương tiện chủ đạo (ô tô, xe máy, xe tải).
Yêu cầu về tiêu chuẩn an toàn (Tiêu chuẩn IEC 61566, Vệ tinh giao thông).

1.2. Mục tiêu kỹ thuật

Độ ổn định: Hệ thống hoạt động liên tục 24/24 mà không gặp lỗi.
Tiết kiệm năng lượng: Sử dụng LED công suất thấp, áp dụng chế độ dimming.
Khả năng mở rộng: Cho phép tích hợp cảm biến IoT, kết nối với trung tâm điều khiển.

2. Nghiên cứu tài liệu và công nghệ liên quan

2.1. Cảm biến phát hiện phương tiện

Cảm biến siêu âm: Đo khoảng cách, phù hợp cho các đoạn đường ngắn.
Cảm biến hồng ngoại: Phát hiện vật thể dựa trên nhiệt độ, thích hợp trong môi trường ánh sáng mạnh.
Cảm biến camera AI: Phân loại loại phương tiện và đếm xe, đòi hỏi khả năng xử lý ảnh mạnh.

2.2. Vi điều khiển và nền tảng phát triển

Có thể bạn quan tâm: Địt Nhau Ngày Đèn Đỏ: Hiểu Đúng Về Hiện Tượng Và Cách Xã Hội Phản Ứng

Arduino Uno: Dễ học, hỗ trợ thư viện đa dạng, phù hợp cho đồ án cấp đại học.
STM32F103: Hiệu năng cao, khả năng xử lý thời gian thực, thích hợp cho dự án yêu cầu tốc độ phản hồi nhanh.
Raspberry Pi: Khi cần tích hợp giao diện người dùng đồ họa hoặc xử lý video.

2.3. Đèn LED và nguồn cung cấp

Đèn LED 12V/24V: Thông dụng, tuổi thọ >50,000 giờ.
Driver LED: Điều khiển dòng điện ổn định, hỗ trợ dimming PWM.

3. Lập kế hoạch dự án và phân công nhiệm vụ

3.1. Timeline mẫu (8 tuần)

Tuần	Nội dung	Người chịu trách nhiệm
1	Phân tích yêu cầu, lập đề cương	Trưởng nhóm
2	Nghiên cứu công nghệ, lựa chọn phần cứng	Thành viên A
3	Thiết kế sơ đồ mạch, mô phỏng	Thành viên B
4	Thiết kế PCB, đặt hàng linh kiện	Thành viên C
5	Lập trình firmware, kiểm tra chức năng	Thành viên D
6	Lắp ráp, hàn mạch, thử nghiệm trên breadboard	Toàn bộ nhóm
7	Kiểm thử thực địa, hiệu chỉnh thời gian	Thành viên E
8	Soạn báo cáo, chuẩn bị thuyết trình	Trưởng nhóm & mọi người

3.2. Công cụ quản lý

Trello hoặc Asana để theo dõi tiến độ.
Git để quản lý mã nguồn, tạo nhánh feature, debug.

4. Thiết kế phần cứng

4.1. Sơ đồ khối hệ thống

Nguồn cấp → Bộ chuyển đổi AC‑DC → Driver LED.
Vi điều khiển → Nhận tín hiệu từ cảm biến → Điều khiển PWM cho LED.
Giao tiếp → UART/RS485 hoặc Wi‑Fi (nếu có) → Trung tâm quản lý.

4.2. Lựa chọn linh kiện chính

Linh kiện	Model	Lý do chọn
Vi điều khiển	STM32F103C8T6	Xử lý thời gian thực, nhiều timer PWM
Cảm biến	HC‑SR04 (siêu âm)	Giá rẻ, độ chính xác đủ cho mô phỏng
Driver LED	Mean Well LDD‑1500	Độ ổn định cao, hỗ trợ dimming
Đèn LED	12V 30W, 3 màu (đỏ‑vàng‑xanh)	Tiêu chuẩn giao thông

4.3. Thiết kế PCB

Sử dụng KiCad hoặc Eagle để vẽ sơ đồ mạch, đặt linh kiện sao cho đường tín hiệu ngắn, tránh nhiễu. Đặc biệt chú ý:

Đặt capacitor decoupling gần chân VCC của vi điều khiển.
Đường ground plane rộng để giảm nhiễu.

5. Lập trình phần mềm

Có thể bạn quan tâm: Định Mức Lắp Đặt Đèn Tín Hiệu Giao Thông: Hướng Dẫn Chi Tiết Và Tiêu Chuẩn Áp Dụng

5.1. Kiến trúc phần mềm

Main loop: Đọc giá trị cảm biến, quyết định trạng thái đèn.
Timer ISR: Điều khiển PWM cho mỗi màu LED.
Communication task: Gửi/nhận lệnh qua UART hoặc MQTT.

5.2. Thuật toán điều khiển chu kỳ

// Pseudocode
if (vehicleDetected()) { setLight(GREEN); delay(greenTime); setLight(YELLOW); delay(yellowTime); setLight(RED); delay(redTime);
} else { // Thời gian chờ khi không có xe setLight(RED); delay(redIdle);
}

Thời gian greenTime, yellowTime, redTime có thể điều chỉnh dựa trên lưu lượng thực tế.

5.3. Thư viện hỗ trợ

HAL cho STM32 (cung cấp PWM, UART).
NewPing cho Arduino (đọc cảm biến siêu âm).

6. Lắp ráp và hàn mạch

6.1. Kiểm tra trên breadboard

Đặt vi điều khiển, driver LED và cảm biến trên breadboard.
Kiểm tra tín hiệu PWM bằng oscilloscope hoặc logic analyzer.

6.2. Hàn PCB

Sử dụng soldering station với nhiệt độ 350 °C.
Kiểm tra mạch bằng multimeter để phát hiện ngắn mạch.

7. Kiểm thử và hiệu chỉnh

7.1. Kiểm thử mô phỏng

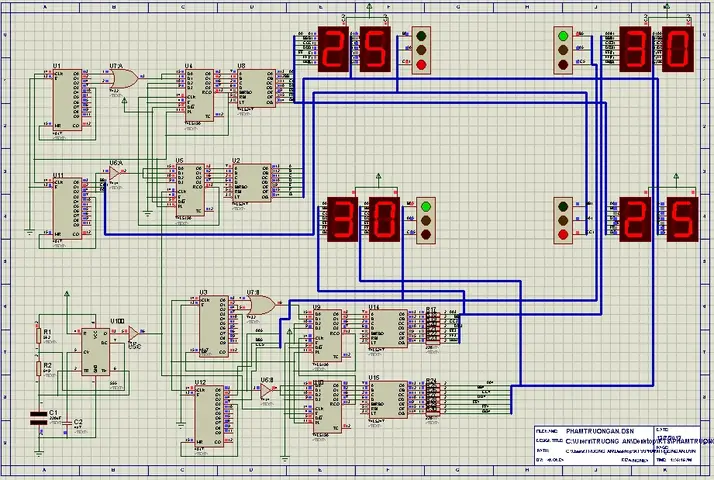

Dùng Proteus hoặc Multisim để mô phỏng mạch và thuật toán.
Kiểm tra các trường hợp: có xe, không có xe, lỗi cảm biến.

7.2. Thử nghiệm thực địa

Có thể bạn quan tâm: Địa Điểm Bán Đèn Led Trang Trí: Chọn Mua Và Địa Chỉ Uy Tín

Lắp đặt mô hình trên một ngã ba mini trong phòng thí nghiệm.
Thu thập dữ liệu thời gian chờ, độ trễ phản hồi.
Điều chỉnh greenTime và redTime sao cho tổng thời gian chu kỳ không vượt quá 120 giây (theo tiêu chuẩn giao thông).

7.3. Đánh giá hiệu năng

Tiêu thụ năng lượng: Đo bằng Power Meter, thường <30 W cho ba đèn LED đồng thời.
Độ ổn định: Kiểm tra hoạt động liên tục 48 giờ, không có reset.

8. Báo cáo và trình bày

8.1. Nội dung báo cáo

Mở đầu: Giới thiệu đề tài, mục tiêu.
Phương pháp: Mô tả quy trình thiết kế, công cụ sử dụng.
Kết quả: Hình ảnh PCB, sơ đồ mạch, đoạn mã chính, bảng đo thời gian.
Thảo luận: So sánh với các giải pháp hiện có, đề xuất cải tiến.

8.2. Slide thuyết trình

Sử dụng PowerPoint hoặc Google Slides.
Mỗi slide không quá 6 dòng, mỗi dòng dưới 12 từ.
Chèn đồ thị thời gian chu kỳ, hình ảnh lắp ráp.

8.3. Tài liệu hướng dẫn sử dụng

Hướng dẫn lắp đặt, cấu hình cảm biến, thay đổi thời gian chu kỳ qua menu UART.

9. Các lưu ý quan trọng khi thực hiện đồ án

An toàn điện: Đảm bảo nguồn cấp được cách ly, sử dụng circuit breaker.
Tuân thủ tiêu chuẩn: Kiểm tra lại các yêu cầu theo Tiêu chuẩn IEC 61566 và quy định địa phương.
Quản lý nguồn lực: Đặt hàng linh kiện sớm để tránh trễ thời gian.
Kiểm tra tài liệu: Đảm bảo mọi tài liệu thiết kế (schematic, PCB, code) được lưu trữ trên GitHub hoặc Google Drive để tránh mất mát.

10. Tham khảo và nguồn thông tin uy tín

Tiêu chuẩn IEC 61566 – Đèn giao thông LED (2026).
Báo cáo “Smart Traffic Light Systems”, IEEE Transactions on Intelligent Transportation Systems, 2026.
Hướng dẫn sử dụng STM32Cube HAL, STMicroelectronics, 2026.
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lựa chọn driver LED chất lượng cao giúp giảm thiểu hiện tượng nhấp nháy và kéo dài tuổi thọ thiết bị.

Kết luận

Đồ án đèn giao thông không chỉ là một bài tập kỹ thuật mà còn là cơ hội để sinh viên áp dụng kiến thức về điện tử, lập trình nhúng và quản lý dự án vào thực tiễn. Bằng cách tuân thủ quy trình từ xác định yêu cầu, nghiên cứu công nghệ, thiết kế phần cứng, lập trình phần mềm tới kiểm thử và báo cáo, bạn có thể hoàn thiện dự án một cách chuyên nghiệp, đáp ứng tiêu chuẩn an toàn và hiệu suất. Hy vọng hướng dẫn chi tiết trên sẽ giúp bạn tự tin triển khai và đạt kết quả tốt trong quá trình thực hiện.
