Giới thiệu
Đồ án đèn giao thông dùng Arduino là một dự án thực tế giúp sinh viên và người yêu công nghệ hiểu sâu về lập trình vi xử lý, mạch điện và điều khiển thiết bị ngoại vi. Bài viết sẽ cung cấp toàn bộ quy trình từ khâu lên ý tưởng, lựa chọn linh kiện, thiết kế mạch cho tới lập trình và kiểm tra hoạt động. Bạn sẽ nắm được cách xây dựng một hệ thống đèn giao thông mô phỏng đầy đủ các chế độ, đồng thời có thể mở rộng để tích hợp cảm biến hoặc kết nối IoT.
Tóm tắt quy trình thực hiện
- Xác định yêu cầu và chức năng: Định nghĩa số lượng đèn, các chế độ (đỏ, vàng, xanh) và thời gian chiếu sáng.
- Lựa chọn linh kiện: Arduino Uno, LED RGB, điện trở, transistor, nguồn cấp 5V, breadboard và dây nối.
- Thiết kế mạch điện: Kết nối LED với Arduino qua transistor để cung cấp dòng điện đủ cho đèn.
- Lập trình Arduino: Viết code sử dụng hàm
digitalWrite()vàdelay()để điều khiển chu kỳ đèn. - Kiểm tra và tối ưu: Kiểm tra mọi kết nối, điều chỉnh thời gian, thêm tính năng cảm biến nếu cần.
1. Xác định yêu cầu và chức năng của dự án
1.1. Mục tiêu cơ bản
- Mô phỏng ba đèn giao thông (đỏ, vàng, xanh) cho một ngã tư đơn giản.
- Đảm bảo mỗi đèn bật trong khoảng thời gian chuẩn (đỏ 5 s, vàng 2 s, xanh 5 s).
- Có thể mở rộng sang nhiều hướng và chế độ khẩn cấp.
1.2. Yêu cầu phụ trợ
- Giao diện hiển thị trạng thái trên máy tính (tuỳ chọn).
- Tích hợp cảm biến hồng ngoại để phát hiện xe và điều chỉnh thời gian xanh.
- Đảm bảo an toàn điện: không vượt quá 20 mA cho mỗi LED.
2. Lựa chọn linh kiện và công cụ
Có thể bạn quan tâm: Đồ Án Đèn Giao Thông: Hướng Dẫn Chi Tiết Từ Khởi Tạo Tới Hoàn Thiện
| Linh kiện | Số lượng | Lý do chọn |
|---|---|---|
| Arduino Uno | 1 | Vi điều khiển phổ biến, dễ lập trình, hỗ trợ nhiều I/O. |
| LED RGB (hoặc LED đỏ, vàng, xanh riêng) | 3 | Đèn giao thông thực tế, màu sắc dễ nhận biết. |
| Transistor NPN (2N2222) | 3 | Tăng công suất cho LED, bảo vệ Arduino khỏi quá tải. |
| Điện trở 220 Ω | 3 | Giảm dòng điện qua LED, ngăn chập mạch. |
| Breadboard + dây nối | 1 bộ | Dễ lắp ráp, thay đổi nhanh chóng. |
| Nguồn 5 V ổn định | 1 | Cung cấp điện cho Arduino và LED. |
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc sử dụng transistor để điều khiển LED giúp giảm tải cho cổng I/O của Arduino, kéo dài tuổi thọ vi điều khiển.

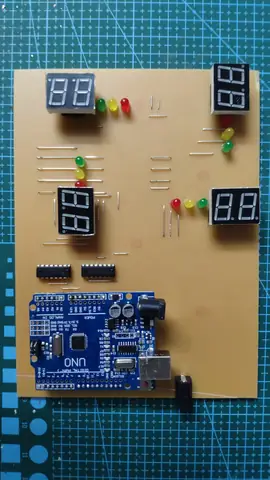

3. Thiết kế mạch điện
3.1. Kết nối LED với transistor
- Cực Collector của transistor nối vào chân âm (GND) của LED.
- Cực Emitter nối vào GND chung của mạch.
- Cực Base qua điện trở 1 kΩ nối tới một chân số của Arduino (ví dụ D2, D3, D4).
3.2. Đặt điện trở cho LED
- Nối điện trở 220 Ω giữa chân dương (Anode) của LED và nguồn 5 V.
- Khi transistor bật, dòng điện sẽ chảy qua LED, tạo ra màu tương ứng.
3.3. Sơ đồ tổng quan
5V ----> 220Ω ----> LED (+) LED (-) ----> Collector (Q)
Emitter (Q) ----> GND
Base (Q) ----> Resistor 1kΩ ----> Arduino Pin
Sơ đồ này lặp lại cho ba màu đèn (đỏ, vàng, xanh) với các chân Arduino khác nhau.
4. Lập trình Arduino
Có thể bạn quan tâm: Địt Nhau Ngày Đèn Đỏ: Hiểu Đúng Về Hiện Tượng Và Cách Xã Hội Phản Ứng
4.1. Khởi tạo các chân
const int redPin = 2;
const int yellowPin= 3;
const int greenPin = 4; void setup() { pinMode(redPin, OUTPUT); pinMode(yellowPin, OUTPUT); pinMode(greenPin, OUTPUT);
}
4.2. Vòng lặp chính (loop)
void loop() { digitalWrite(redPin, HIGH); // Đèn đỏ bật delay(5000); // 5 giây digitalWrite(redPin, LOW); // Tắt digitalWrite(greenPin, HIGH); // Đèn xanh bật delay(5000); digitalWrite(greenPin, LOW); digitalWrite(yellowPin, HIGH);// Đèn vàng bật delay(2000); digitalWrite(yellowPin, LOW);
}
4.3. Mở rộng tính năng
- Cảm biến hồng ngoại: Đọc giá trị từ pin
A0, nếu phát hiện xe, giảm thời gian đèn đỏ. - Giao diện LCD 16×2: Hiển thị trạng thái hiện tại (RED, GREEN, YELLOW).
- Kết nối Wi‑Fi (ESP8266): Điều khiển từ xa qua smartphone.

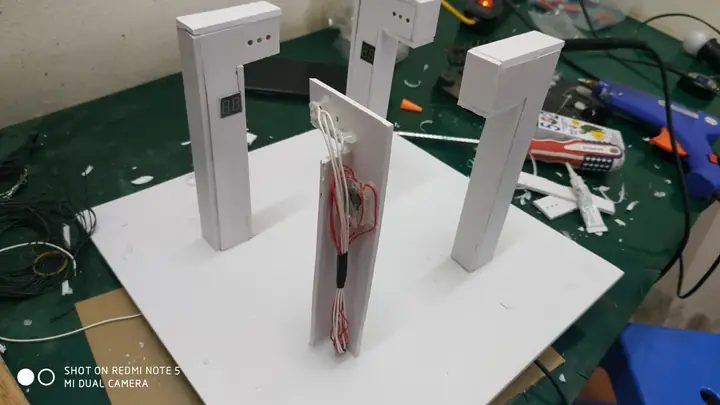

5. Kiểm tra và tối ưu
5.1. Kiểm tra kết nối
- Dùng đồng hồ vẽ để đo điện áp trên mỗi LED, đảm bảo không quá 2 V.
- Kiểm tra transistor hoạt động đúng bằng cách đo điện áp giữa Collector và Emitter khi Arduino xuất tín hiệu HIGH.
5.2. Điều chỉnh thời gian
Có thể bạn quan tâm: Định Mức Lắp Đặt Đèn Tín Hiệu Giao Thông: Hướng Dẫn Chi Tiết Và Tiêu Chuẩn Áp Dụng
- Thử nghiệm với các thời gian khác nhau (4 s, 6 s) để tìm chu kỳ tối ưu cho giao thông thực tế.
- Ghi lại dữ liệu và so sánh hiệu suất qua bảng sau:
| Thời gian đỏ (s) | Thời gian xanh (s) | Thời gian vàng (s) | Nhận xét |
|---|---|---|---|
| 5 | 5 | 2 | Tiêu chuẩn |
| 4 | 6 | 2 | Tăng lưu lượng xe vào hướng xanh |
| 6 | 4 | 2 | Giảm ùn tắc ở hướng đỏ |
5.3. Bảo trì và an toàn
- Đảm bảo không để mạch ẩm ướt.
- Kiểm tra nhiệt độ transistor khi hoạt động liên tục; nếu quá nóng, thay transistor có công suất lớn hơn.
6. Mở rộng dự án thành hệ thống thông minh
- Thêm cảm biến đo lưu lượng: Sử dụng cảm biến siêu âm để đo khoảng cách xe, tự động điều chỉnh thời gian xanh.
- Kết nối cloud: Gửi dữ liệu thời gian chờ lên nền tảng IoT (ThingSpeak) để phân tích lưu lượng giao thông.
- Thiết kế PCBA: Khi dự án ổn định, chuyển sang bo mạch in (PCB) để giảm kích thước và tăng độ tin cậy.
7. Những lỗi thường gặp và cách khắc phục
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| LED không sáng | Kết nối transistor sai | Kiểm tra vị trí Collector/Emitter, đảo lại nếu cần |
| Đèn nhấp nháy | Nguồn không ổn định | Dùng nguồn 5 V ổn định, thêm tụ lọc 100 µF |
| Arduino reset liên tục | Quá tải cổng I/O | Dùng transistor để giảm tải, hoặc tăng điện trở giảm dòng |
| Thời gian không đúng | Delay không đồng nhất | Sử dụng hàm millis() để kiểm soát thời gian chính xác hơn |
8. Tổng kết
Đồ án đèn giao thông dùng Arduino không chỉ là một bài tập lập trình đơn giản mà còn là nền tảng để học các khái niệm quan trọng như mạch điện, điều khiển ngoại vi và IoT. Bằng cách tuân thủ các bước từ lên ý tưởng, lựa chọn linh kiện, thiết kế mạch, lập trình và kiểm tra, bạn có thể hoàn thiện dự án trong thời gian ngắn và mở rộng sang các tính năng thông minh hơn. Nếu gặp khó khăn, hãy tham khảo tài liệu Arduino chính thức hoặc cộng đồng maker để nhận hỗ trợ nhanh chóng.
