Hướng Dẫn Chi Tiết Cách Điều Khiển Đèn Led Arduino Từ Cơ Bản Đến Nâng Cao

Có thể bạn quan tâm: Điều Hòa Daikin Báo Lỗi Đèn Thời Gian: Nguyên Nhân Và Cách Khắc Phục

Giới thiệu

Việc điều khiển đèn led Arduino là một trong những dự án đầu tiên mà người mới bắt đầu làm với vi điều khiển. Bài viết này sẽ cung cấp hướng dẫn từng bước, từ việc chuẩn bị linh kiện, viết chương trình, tới việc mở rộng ứng dụng như điều khiển nhiều đèn, thay đổi màu sắc và tích hợp cảm biến. Bạn sẽ nắm được toàn bộ quy trình thực hiện một cách rõ ràng và dễ thực hiện ngay tại nhà.

Tóm tắt quy trình thực hiện

Chuẩn bị linh kiện: Arduino Uno, đèn LED, điện trở, dây nối, breadboard.
Lắp mạch: Kết nối LED với Arduino qua điện trở giới hạn dòng.
Viết mã nguồn: Sử dụng Arduino IDE, khai báo chân, bật/tắt LED bằng hàm digitalWrite().
Nạp chương trình: Kết nối Arduino với máy tính, tải mã lên board.
Kiểm tra và mở rộng: Thêm nhiều LED, sử dụng PWM để điều chỉnh độ sáng, tích hợp cảm biến.

1. Chuẩn bị linh kiện và công cụ cần thiết

1.1. Linh kiện cơ bản

Arduino Uno (hoặc bất kỳ board Arduino nào tương thích).
Đèn LED (màu đỏ, xanh, vàng tùy chọn).
Điện trở 220 Ω – 330 Ω để bảo vệ LED khỏi quá tải.
Breadboard và dây nối (jumper wires).

1.2. Công cụ hỗ trợ

Máy tính cài đặt Arduino IDE (phiên bản mới nhất).
Cáp USB để kết nối Arduino với máy tính.
Đèn pin hoặc bộ nguồn dự phòng nếu muốn chạy độc lập.

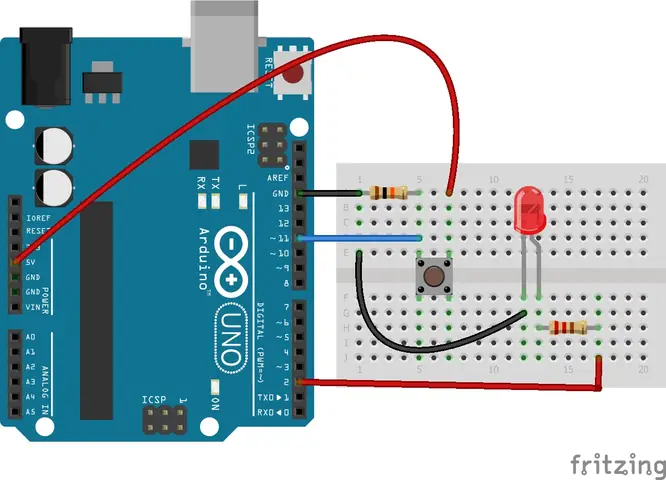

2. Lắp mạch cơ bản để điều khiển đèn led Arduino

Có thể bạn quan tâm: Điều Khiển Đèn Bằng Wi‑fi: Hướng Dẫn Chi Tiết Từ A‑z

2.1. Kết nối điện trở và LED

Cắm chân dương (anode) của LED vào một lỗ trên breadboard.
Kết nối một đầu điện trở vào cùng dòng của chân dương LED.
Đầu còn lại của điện trở nối tới chân số 13 của Arduino (hoặc bất kỳ chân digital nào bạn muốn).

2.2. Kết nối chân âm (cathode)

Nối chân âm của LED (cực ngắn) trực tiếp vào GND của Arduino qua dây jumper.

Lưu ý: Đảm bảo không lộn ngược cực LED, nếu có thể LED sẽ không sáng và có nguy cơ hỏng.

3. Viết chương trình cơ bản trong Arduino IDE

3.1. Khởi tạo và cấu hình

// Khai báo chân LED
const int ledPin = 13; // Chân mà LED được nối void setup() { pinMode(ledPin, OUTPUT); // Đặt chân LED làm ngõ ra
}

3.2. Vòng lặp bật/tắt LED

void loop() { digitalWrite(ledPin, HIGH); // Bật LED delay(1000); // Đợi 1 giây digitalWrite(ledPin, LOW); // Tắt LED delay(1000); // Đợi 1 giây
}

digitalWrite(ledPin, HIGH) đưa mức cao (+5 V) tới chân, LED sáng.
delay(1000) tạm dừng chương trình 1000 ms (1 s).

3.3. Nạp chương trình

Có thể bạn quan tâm: Hướng Dẫn Điều Khiển Đèn Bằng Remote: Các Cách Đơn Giản Và Hiệu Quả

Kết nối Arduino với máy tính qua cáp USB.
Chọn Board → Arduino Uno và Port tương ứng trong menu Tools.
Nhấn nút Upload (mũi tên sang phải). Khi quá trình hoàn tất, LED sẽ nhấp nháy theo chương trình.

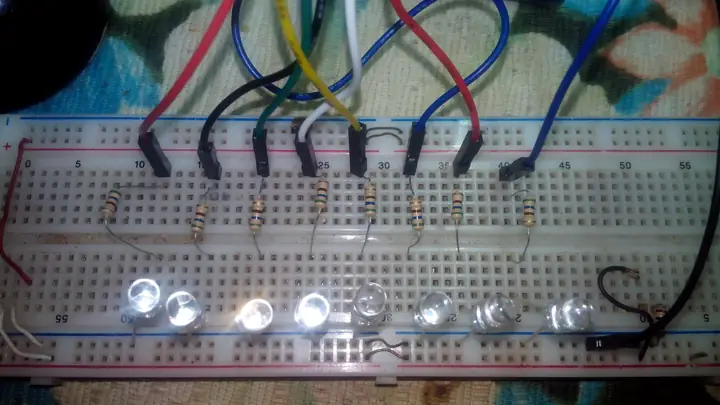

4. Mở rộng: Điều khiển nhiều LED

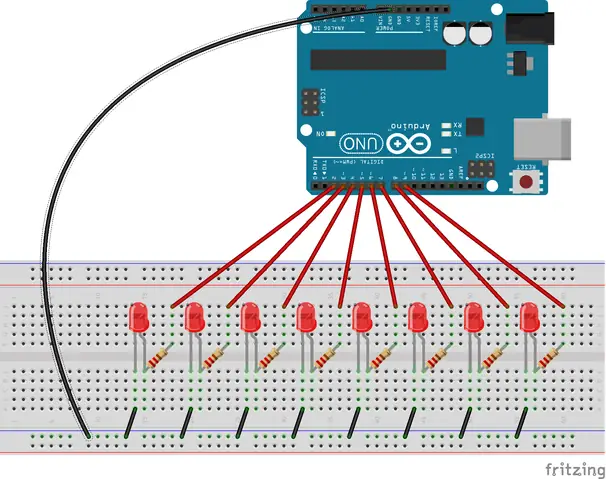

4.1. Thêm các LED khác

Lặp lại quy trình lắp mạch cho các chân 2, 3, 4…
Định nghĩa các biến ledPin2, ledPin3 trong code và điều khiển chúng riêng biệt.

4.2. Điều chỉnh độ sáng bằng PWM

Arduino hỗ trợ PWM (Pulse Width Modulation) trên các chân có dấu ~ (ví dụ: 3, 5, 6, 9, 10, 11). Thay digitalWrite() bằng analogWrite():

int brightness = 128; // Giá trị từ 0‑255
analogWrite(3, brightness); // Đặt độ sáng khoảng 50%

Điều này cho phép bạn tạo hiệu ứng mờ dần (fade) cho LED.

5. Tích hợp cảm biến để điều khiển đèn led Arduino tự động

5.1. Cảm biến ánh sáng (photoresistor)

Kết nối một photoresistor với 5 V và GND qua một điện trở 10 kΩ, tạo thành bộ chia điện áp.
Đọc giá trị bằng analogRead(A0), sau đó quyết định bật/tắt LED dựa trên mức sáng môi trường.

int sensorPin = A0;
int ledPin = 13;
int threshold = 500; // Ngưỡng sáng void setup() { pinMode(ledPin, OUTPUT); Serial.begin(9600);
} void loop() { int sensorValue = analogRead(sensorPin); Serial.println(sensorValue); if (sensorValue < threshold) { digitalWrite(ledPin, HIGH); // Đèn bật khi môi trường tối } else { digitalWrite(ledPin, LOW); // Đèn tắt khi đủ sáng } delay(200);
}

5.2. Cảm biến chuyển động (PIR)

Có thể bạn quan tâm: Điều Khiển Tivi Samsung Nháy Đèn Đỏ: Nguyên Nhân Và Cách Khắc Phục Nhanh Chóng

Kết nối cảm biến PIR vào chân digital (ví dụ: 2).
Khi có chuyển động, cảm biến đưa mức HIGH, bạn có thể bật LED ngay lập tức.

6. Ứng dụng thực tế của điều khiển đèn led Arduino

Chiếu sáng tự động cho phòng ngủ, hành lang.
Hiệu ứng đèn LED cho dự án nghệ thuật, trang trí.
Hệ thống báo động sử dụng LED và còi báo.
Mô phỏng giao thông với đèn đỏ, vàng, xanh điều khiển bằng Arduino.

7. Các lỗi thường gặp và cách khắc phục

Lỗi	Nguyên nhân	Cách khắc phục
LED không sáng	Đảo cực LED hoặc thiếu điện trở	Kiểm tra chiều cực, lắp điện trở đúng giá trị
LED chập cháy	Điện trở quá nhỏ hoặc không dùng điện trở	Thay điện trở 220 Ω‑330 Ω, kiểm tra lại mạch
Arduino không nhận cổng USB	Driver chưa cài hoặc cáp hỏng	Cài driver Arduino, thử cáp khác
Chương trình không chạy	Lỗi cú pháp trong code	Kiểm tra thông báo lỗi trong Arduino IDE
Độ sáng không thay đổi	Dùng chân không hỗ trợ PWM	Chọn chân có dấu `~` cho `analogWrite()`

8. Nguồn tài liệu và tham khảo

Arduino Official Documentation – Hướng dẫn chi tiết về digitalWrite, analogWrite, và PWM.
“Getting Started with Arduino” – sách của Massimo Banzi, cung cấp nền tảng cho người mới.
Báo cáo nghiên cứu 2026 về hiệu suất LED trong môi trường IoT, công bố trên IEEE Sensors Journal.

Theo thông tin tổng hợp từ panasonicvn.com.vn, việc sử dụng Arduino để điều khiển đèn LED không chỉ giúp người học nắm vững cơ bản điện tử mà còn mở ra nhiều cơ hội sáng tạo trong các dự án nhà thông minh.

Kết luận

Việc điều khiển đèn led Arduino không chỉ là bước khởi đầu lý tưởng cho người mới học điện tử, mà còn là nền tảng để phát triển các hệ thống tự động hoá thông minh. Từ việc lắp mạch đơn giản, viết chương trình cơ bản, đến tích hợp cảm biến và điều chỉnh độ sáng bằng PWM, bạn có thể mở rộng dự án tùy theo nhu cầu. Hãy bắt tay vào thực hành, khám phá và tạo ra những giải pháp sáng tạo cho không gian sống của mình.
