Hướng Dẫn Điều Khiển Đèn Giao Thông Bằng Plc S7‑300 Chi Tiết

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Điều Khiển Bóng Đèn Bằng Wifi Cho Ngôi Nhà Thông Minh

Giới thiệu

Việc điều khiển đèn giao thông bằng PLC S7‑300 ngày càng trở nên phổ biến trong các dự án tự động hoá đô thị nhờ tính linh hoạt và độ tin cậy cao. Bài viết này sẽ cung cấp cho bạn cái nhìn tổng quan, các thành phần cơ bản, quy trình lập trình và những lưu ý quan trọng khi triển khai hệ thống. Từ việc lựa chọn phần cứng, thiết kế logic cho tới kiểm tra thực tế, mọi khâu đều được trình bày một cách rõ ràng, giúp người đọc nhanh chóng nắm bắt và áp dụng vào thực tiễn.

Tóm tắt quy trình thực hiện

Xác định yêu cầu: Định nghĩa các trạng thái ánh sáng, thời gian chu kỳ, và các chế độ đặc biệt (đi bộ, ưu tiên xe cứu thương…).
Lựa chọn phần cứng: Mua PLC S7‑300, mô-đun I/O (digital input/output), nguồn cấp, và thiết bị giao tiếp (RS‑485, Ethernet).
Lập sơ đồ mạch: Kết nối cảm biến, công tắc, và đèn LED vào các module input/output theo sơ đồ điện.
Lập trình PLC: Sử dụng phần mềm STEP 7 để viết ladder logic, thiết lập timer và counter cho từng giai đoạn đèn.
Kiểm tra mô phỏng: Chạy mô phỏng trong STEP 7, kiểm tra thời gian và trạng thái chuyển đổi.
Cài đặt thực tế: Nạp chương trình vào PLC, kết nối các thiết bị thực tế và kiểm tra hoạt động trên thực địa.
Bảo trì và nâng cấp: Định kỳ kiểm tra dây nối, cập nhật phần mềm và điều chỉnh thời gian chu kỳ theo nhu cầu giao thông.

Tổng quan về PLC S7‑300 và ứng dụng trong điều khiển đèn giao thông

PLC (Programmable Logic Controller) S7‑300 là dòng sản phẩm của Siemens, nổi bật với kiến trúc mô‑đun, khả năng mở rộng và hỗ trợ đa dạng các giao thức truyền thông. Đối với hệ thống đèn giao thông, PLC S7‑300 cung cấp:

Độ ổn định cao: Hoạt động liên tục 24/7 trong môi trường công nghiệp khắc nghiệt.
Khả năng lập trình linh hoạt: Hỗ trợ ladder diagram, function block diagram và structured text, giúp người lập trình dễ dàng triển khai các thuật toán phức tạp như đồng bộ hoá đa điểm.
Tính mở rộng: Có thể thêm mô‑đun I/O số, mô‑đun analog, và mô‑đun truyền thông (Profibus, Profinet) để tích hợp cảm biến lưu lượng, camera giám sát, hoặc hệ thống quản lý giao thông trung tâm.

Những ưu điểm này khiến PLC S7‑300 trở thành lựa chọn hàng đầu cho các dự án từ ngã tư đơn giản tới hệ thống đèn giao thông thông minh đa điểm.

1. Thành phần phần cứng cần thiết

1.1. Bộ điều khiển PLC S7‑300

CPU 315‑2 PN/DP: Đủ công suất cho việc xử lý timer, counter và giao tiếp mạng.
Mô‑đun nguồn 24 VDC: Cung cấp điện áp ổn định cho các module I/O.

1.2. Mô‑đun I/O số

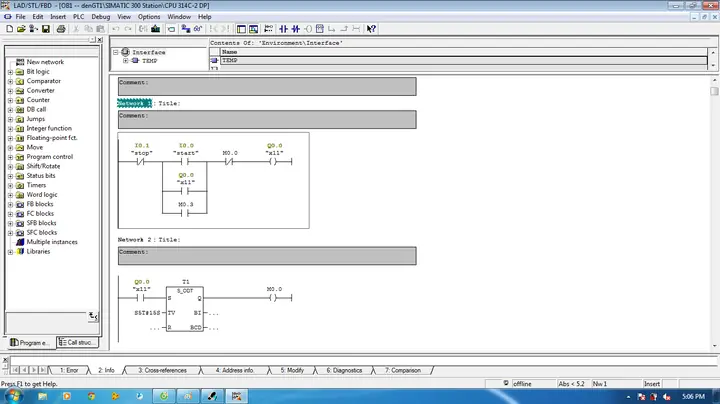

Điều Khiển Đèn Giao Thông Bằng Plc S7 300

Có thể bạn quan tâm: Điều Khiển Đèn Bằng Smartphone: Hướng Dẫn Chi Tiết Và Các Lựa Chọn Tối Ưu Cho Ngôi Nhà Thông Minh

SM 331 (digital input) để nhận tín hiệu từ cảm biến xe, nút bấm bộ điều khiển tay.
SM 332 (digital output) để điều khiển relay hoặc driver LED cho đèn giao thông.

1.3. Thiết bị ngoại vi

Relay công suất hoặc driver LED (12 V/24 V) để cấp nguồn cho đèn.
Cảm biến lưu lượng (inductive loop) hoặc cảm biến hồng ngoại để phát hiện xe.
Nút bấm bộ điều khiển tay (pedestrian button) cho chế độ đi bộ.

1.4. Thiết bị giao tiếp

Mô‑đun CP 342‑1 (Profibus) hoặc CP 443‑1 (Profinet) để kết nối với hệ thống quản lý giao thông trung tâm.

Theo panasonicvn.com.vn, việc lựa chọn nguồn cấp ổn định và bảo vệ quá tải là yếu tố quan trọng để kéo dài tuổi thọ của hệ thống điều khiển.

2. Thiết kế sơ đồ mạch điện

Sơ đồ mạch cơ bản gồm ba phần: nguồn, input và output.

Nguồn: Cấp 24 VDC cho PLC và các mô‑đun I/O qua nguồn ổn định.
Input: Các cảm biến và nút bấm được nối vào các kênh DI (digital input) của SM 331.
Output: Các relay/driver LED được kết nối tới các kênh DO (digital output) của SM 332.

Khi thiết kế, cần chú ý:
– Đặt diode bảo vệ cho các input nhạy cảm để ngăn chặn nhiễu điện.
– Sử dụng công tắc bảo vệ (fuse) cho mỗi nhánh nguồn phụ để hạn chế rủi ro cháy nổ.
– Đánh số đầu nối rõ ràng, ghi chú trên bản vẽ để thuận tiện bảo trì.

3. Lập trình PLC bằng STEP 7

3.1. Môi trường lập trình

STEP 7 (TIA Portal) cung cấp giao diện đồ họa cho ladder logic (LD), function block (FB) và structured text (ST). Đối với điều khiển đèn giao thông, ladder logic thường được ưa chuộng vì tính trực quan.

3.2. Các khối chức năng cơ bản

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Điều Khiển Đèn Bằng Esp8266 2026

Khối	Chức năng	Mô tả ngắn
TON	Timer On‑Delay	Đếm thời gian bật đèn xanh, vàng, đỏ.
CTU	Counter Up	Đếm số lần chu kỳ hoàn thành, dùng cho báo cáo.
AND / OR	Logic gates	Kết hợp tín hiệu cảm biến và nút bấm.
MOV	Move	Chuyển giá trị thời gian từ data block sang timer.

3.3. Ví dụ ladder logic đơn giản

|--- I0.0 --- TON T_Green, PT=30s ---( Q0.0 ) // Đèn xanh 30s
|--- I0.1 --- TON T_Yellow, PT=5s ---( Q0.1 ) // Đèn vàng 5s
|--- I0.2 --- TON T_Red, PT=35s ---( Q0.2 ) // Đèn đỏ 35s

Trong ví dụ trên, I0.0, I0.1, I0.2 là các tín hiệu kích hoạt từ các khối logic chuyển trạng thái, Q0.0, Q0.1, Q0.2 điều khiển các relay tương ứng với đèn xanh, vàng, đỏ.

3.4. Xử lý chế độ ưu tiên (ví dụ: xe cứu thương)

Sử dụng khối AND để kiểm tra tín hiệu ưu tiên (I0.5) và tạm dừng chu kỳ hiện tại, sau đó chuyển sang trạng thái xanh cho hướng ưu tiên trong thời gian ngắn (10 s). Khi hết thời gian, PLC tự động quay lại chu kỳ bình thường.

4. Kiểm tra và mô phỏng

Trước khi triển khai thực tế, nên thực hiện:

Mô phỏng trong STEP 7: Kiểm tra thời gian chuyển đổi, tránh lỗi logic.
Test trên bàn thử nghiệm: Kết nối các relay và đèn LED giả lập, chạy chương trình trong môi trường kiểm soát.
Đánh giá phản hồi: Thu thập dữ liệu thời gian thực, điều chỉnh các tham số PT (preset time) nếu cần.

5. Triển khai thực tế

5.1. Nạp chương trình vào PLC

Sử dụng cáp Ethernet hoặc USB để truyền tải dự án từ máy tính tới CPU S7‑300. Đảm bảo đặt chế độ RUN sau khi nạp thành công.

Có thể bạn quan tâm: Điều Khiển Đèn Bằng Bluetooth: Hướng Dẫn Chi Tiết, Lợi Ích Và Cách Thực Hiện

5.2. Kết nối thiết bị ngoại vi

Relay: Kết nối đầu ra Q0.x tới cuộn dây relay, relay sau đó cấp nguồn cho đèn LED.
Cảm biến: Đặt cảm biến vòng dưới mặt đường để phát hiện xe, nối tín hiệu vào DI.
Nút bấm bộ điều khiển tay: Lắp đặt ở vị trí thuận tiện cho người đi bộ, kết nối vào DI.

5.3. Kiểm tra hoạt động trên thực địa

Thực hiện các bước:
1. Kiểm tra mỗi đèn hoạt động độc lập.
2. Kiểm tra chuyển đổi chu kỳ liên tục trong ít nhất 30 phút.
3. Kiểm tra phản hồi khi nhấn nút bấm đi bộ (đèn xanh cho người đi bộ trong 10 s).
4. Kiểm tra chế độ ưu tiên khi nhận tín hiệu từ xe cứu thương.

Nếu có lỗi, quay lại phần lập trình, điều chỉnh thời gian hoặc logic và lặp lại quá trình kiểm tra.

6. Bảo trì và nâng cấp

Kiểm tra dây nối: Định kỳ (hàng tháng) kiểm tra độ chặt của các đầu nối, thay dây bị mòn.
Cập nhật firmware: Khi Siemens phát hành bản cập nhật cho CPU hoặc module, thực hiện nâng cấp để cải thiện ổn định.
Điều chỉnh thời gian chu kỳ: Dựa trên thống kê lưu lượng giao thông, có thể thay đổi thời gian xanh cho các hướng khác nhau để tối ưu lưu thông.

7. Những lưu ý quan trọng

An toàn điện: Luôn tắt nguồn trước khi thực hiện bất kỳ thao tác nối dây nào.
Tuân thủ tiêu chuẩn: Đảm bảo thiết kế đáp ứng các tiêu chuẩn quốc gia về an toàn giao thông và điện công nghiệp (TIA, IEC 61131‑3).
Tài liệu hóa: Ghi chép đầy đủ sơ đồ, chương trình PLC, và nhật ký bảo trì để dễ dàng tra cứu và chuyển giao cho đội ngũ bảo trì sau này.

Kết luận

Việc điều khiển đèn giao thông bằng PLC S7‑300 không chỉ giúp cải thiện hiệu suất lưu thông mà còn nâng cao độ an toàn cho người tham gia giao thông. Từ việc lựa chọn phần cứng, thiết kế mạch, lập trình logic cho tới kiểm tra và bảo trì, mỗi bước đều đóng vai trò then chốt. Khi áp dụng đúng quy trình, hệ thống sẽ hoạt động ổn định, dễ dàng mở rộng và thích ứng với các nhu cầu thay đổi của đô thị hiện đại.
