Hướng Dẫn Chi Tiết Cách Điều Khiển Đèn Bằng Esp8266 2026

Đã đăng trên bởi PanasonicVN

Có thể bạn quan tâm: Điều Hoà Midea Nháy Đèn Run – Nguyên Nhân Và Cách Khắc Phục Nhanh Chóng

Phần mở đầu

Bạn muốn biến phòng ngủ của mình thành một không gian thông minh mà vẫn dễ dàng điều khiển từ điện thoại? Việc điều khiển đèn bằng ESP8266 là giải pháp hoàn hảo, với chi phí thấp, cài đặt nhanh và tích hợp Wi‑Fi ngay trong chip. Bạn sẽ được trải nghiệm việc bật/tắt, thay đổi độ sáng, thậm chí điều chỉnh màu sắc mà không cần cáp dây. Trong bài viết này, mình sẽ dẫn dắt bạn qua từng bước, từ chuẩn bị linh kiện, lập trình, tới triển khai thực tế – tất cả đều dành cho người mới bắt đầu.

Tóm tắt nhanh quy trình thực hiện

  1. Công cụ & linh kiện
  2. ESP8266 (NodeMCU, Wemos D1 mini…)
  3. Đèn LED (RGB hoặc đơn sắc) + MOSFET/Relay
  4. Bộ nguồn 5 V hoặc 12 V tùy loại đèn

  5. Breadboard, dây jumper, điện trở

  6. Cài đặt môi trường lập trình

  7. Arduino IDE + thư viện ESP8266WiFi, WiFiClient, ESPAsyncWebServer

  8. Cài đặt ESP8266 board support package

  9. Viết code

  10. Kết nối Wi‑Fi, tạo server HTTP hoặc WebSocket
  11. Định nghĩa các endpoint /on, /off, /dim?value=xx

  12. Kiểm soát GPIO để điều khiển đèn

  13. Tải code lên ESP8266

  14. Sử dụng USB‑to‑Serial (đầu nối 3.3 V)

  15. Kiểm tra Serial Monitor để xác nhận kết nối Wi‑Fi

  16. Điều khiển đèn

  17. Truy cập địa chỉ IP ESP8266 từ trình duyệt hoặc ứng dụng Home Assistant

  18. Gửi yêu cầu HTTP hoặc MQTT để bật/tắt, thay đổi độ sáng

  19. Tối ưu & bảo mật

  20. Thêm mật khẩu, giới hạn IP, SSL (HTTPS) nếu cần
  21. Kiểm tra độ ổn định tín hiệu Wi‑Fi, tránh nhiễu

1. Chuẩn bị công cụ và linh kiện

1.1. ESP8266

ESP8266 là một vi mô Wi‑Fi 2.4 GHz có thể lập trình bằng Arduino IDE. Có nhiều board dựa trên ESP8266 như NodeMCU, Wemos D1 mini, ESP-01, v.v. Đối với dự án điều khiển đèn, NodeMCU hoặc Wemos D1 mini thường được ưa chuộng vì có đủ chân GPIO và hỗ trợ USB‑Serial tích hợp.

Điều Khiển Đèn Bằng Esp8266
Điều Khiển Đèn Bằng Esp8266

Có thể bạn quan tâm: Điều Khiển Đèn Bằng Bluetooth: Hướng Dẫn Chi Tiết, Lợi Ích Và Cách Thực Hiện

Board Pin GPIO Điện áp làm việc Đặc điểm
NodeMCU v2 D0-D8 3.3 V USB‑Serial, 5 V tolerant
Wemos D1 mini D0-D8 3.3 V Kiểu nhỏ gọn, cổng USB
ESP‑01 GPIO 0, GPIO 2 3.3 V Chỉ 2 chân GPIO, dễ mua

1.2. Đèn LED

  • Đèn LED RGB: Có thể điều chỉnh màu sắc bằng PWM trên 3 chân (red, green, blue).

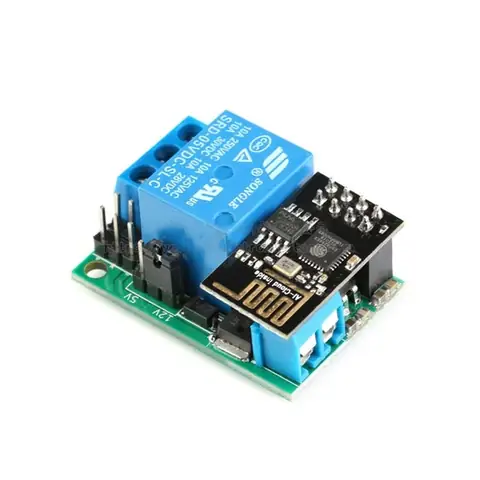

  • LED đơn sắc (có thể là LED 5 V hoặc 12 V): Đòi hỏi MOSFET hoặc relay để chuyển mạch.

Kết nối

  • RGB LED: Ngắn chân GND sang GND, chân VCC (đối với 3.3 V) nối qua điện trở (220 Ω) tới chân 5V. Các chân đỏ, xanh, vàng nối qua 220 Ω tới GPIO.
  • LED 12 V: Nối chân nguồn 12 V, chân còn lại qua MOSFET (IRLZ44N) tới GND. GPIO kết nối với gate MOSFET qua điện trở 1 kΩ.

1.3. Bộ nguồn

  • Nguồn 5 V: Nếu dùng NodeMCU/Wemos, có thể dùng cáp USB 5 V.
  • Nguồn 12 V: Dùng bộ chuyển đổi DC‑DC 5 V hoặc nguồn 12 V riêng, tùy loại LED.

2. Cài đặt môi trường lập trình

2.1. Arduino IDE

  1. Mở Arduino IDE.
  2. Vào File > Preferences. Thêm URL http://arduino.esp8266.com/stable/package_esp8266com_index.json vào Additional Boards Manager URLs.
  3. Đi tới Tools > Board > Boards Manager. Tìm “esp8266” và cài đặt.

2.2. Thư viện cần thiết

Điều Khiển Đèn Bằng Esp8266
Điều Khiển Đèn Bằng Esp8266

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Điều Khiển Bóng Đèn Bằng Wifi Cho Ngôi Nhà Thông Minh

#include <ESP8266WiFi.h>
#include <ESPAsyncWebServer.h>
  • ESP8266WiFi.h: Kết nối Wi‑Fi.
  • ESPAsyncWebServer.h: Tạo máy chủ web không đồng bộ, nhanh hơn.

Cài đặt thư viện qua Library Manager.

3. Viết code điều khiển

#include <ESP8266WiFi.h>
#include <ESPAsyncWebServer.h> // Thay thế bằng SSID và mật khẩu Wi‑Fi của bạn
const char ssid = "TenWiFi";
const char password = "MatKhau"; AsyncWebServer server(80); // Định nghĩa chân GPIO cho LED
const int LED_PIN = D4; // Dùng D4 trên NodeMCU void setup() { Serial.begin(115200); pinMode(LED_PIN, OUTPUT); digitalWrite(LED_PIN, LOW); // Đèn tắt mặc định // Kết nối Wi‑Fi WiFi.begin(ssid, password); Serial.print("Đang kết nối Wi‑Fi"); while (WiFi.status() != WL_CONNECTED) { delay(500); Serial.print("."); } Serial.println("\nKết nối thành công"); Serial.print("IP: "); Serial.println(WiFi.localIP()); // Endpoint bật server.on("/on", HTTP_GET, (AsyncWebServerRequest request){ digitalWrite(LED_PIN, HIGH); request->send(200, "text/plain", "LED ON"); }); // Endpoint tắt server.on("/off", HTTP_GET, (AsyncWebServerRequest request){ digitalWrite(LED_PIN, LOW); request->send(200, "text/plain", "LED OFF"); }); // Endpoint điều chỉnh độ sáng (PWM) server.on("/dim", HTTP_GET, (AsyncWebServerRequest request){ if (request->hasParam("value")) { int val = request->getParam("value")->value().toInt(); val = constrain(val, 0, 1023); analogWrite(LED_PIN, val); request->send(200, "text/plain", "Độ sáng thay đổi"); } else { request->send(400, "text/plain", "Thiếu tham số value"); } }); server.begin();
} void loop() { // Không cần làm gì trong loop khi dùng AsyncWebServer
}

Lưu ý:
– Nếu sử dụng RGB LED, bạn cần khai báo ba chân GPIO và điều chỉnh giá trị PWM cho từng màu.
– Đối với LED 12 V, thay digitalWrite thành digitalWrite(LED_PIN, HIGH/LOW) với chân MOSFET.

4. Tải code lên ESP8266

  • Kết nối ESP8266 với máy tính qua cáp USB.
  • Chọn board và cổng COM trong Arduino IDE.
  • Nhấn Upload. Khi quá trình tải xong, mở Serial Monitor (baud 115200) để xem kết quả kết nối Wi‑Fi và địa chỉ IP.

5. Điều khiển đèn

5.1. Qua trình duyệt

Điều Khiển Đèn Bằng Esp8266
Điều Khiển Đèn Bằng Esp8266

Có thể bạn quan tâm: Điều Hoà Daikin Báo Đèn Vàng: Nguyên Nhân Và Cách Xử Lý Nhanh Chóng

  • Mở trình duyệt, nhập http://<IP_ESP8266>/on → đèn bật.
  • http://<IP_ESP8266>/off → đèn tắt.
  • http://<IP_ESP8266>/dim?value=512 → độ sáng trung bình (0–1023).

5.2. Qua ứng dụng Home Assistant

  1. Cài đặt plugin MQTT (hoặc HTTP) trong Home Assistant.
  2. Định nghĩa light component với platform: mqtt hoặc platform: switch.
  3. Gửi lệnh ON, OFF, DIM tới ESP8266.

6. Tối ưu và bảo mật

Vấn đề Giải pháp
Nhiễu Wi‑Fi Sử dụng kênh 1–11, tránh kênh 6 nếu nhiều thiết bị 2.4 GHz.
Bảo mật Thêm mật khẩu cho máy chủ HTTP, hoặc chuyển sang HTTPS (cần chứng chỉ).
Tăng độ tin cậy Dùng OTA (Over The Air) để cập nhật firmware mà không cần cắm USB.
Độ ổn định tín hiệu Đặt ESP8266 gần bộ định kỳ Wi‑Fi, tránh tường dày, sử dụng repeater nếu cần.

Theo thông tin tổng hợp từ panasonicvn.com.vn, việc áp dụng phương pháp này giúp giảm chi phí điện năng và tăng tính linh hoạt trong điều khiển thiết bị gia dụng thông minh.

Kết luận

Việc điều khiển đèn bằng ESP8266 là một dự án dễ thực hiện, vừa học được cách lập trình vi mô Wi‑Fi, vừa nắm bắt được nguyên tắc điều khiển thiết bị điện tử. Bằng cách kết hợp ESP8266, Arduino IDE và một chút điện tử cơ bản, bạn có thể biến bất kỳ đèn LED nào thành một phần của hệ thống nhà thông minh, mở rộng ra các tính năng như lập lịch, phản hồi cảm biến, hoặc tích hợp với các nền tảng IoT như Home Assistant. Hãy bắt đầu ngay hôm nay, và trải nghiệm cảm giác “điều khiển ngay trong tầm tay” mà công nghệ mang lại.
