Bạn đang muốn tạo không gian sáng tạo, sinh động cho phòng khách, khu vui chơi hay quán cà phê bằng cách đấu đèn LED nhấp nháy? Bài viết này sẽ cung cấp cho bạn toàn bộ quy trình từ chuẩn bị vật liệu, lắp đặt điện, đến cách điều chỉnh tần số nhấp nháy sao cho an toàn và thẩm mỹ. Hãy cùng khám phá ngay các bước thực hiện chi tiết dưới đây.
Tóm tắt nhanh quy trình thực hiện
Chuẩn bị vật liệu: đèn LED nhấp nháy, công tắc, mạch điều khiển (IC 555 hoặc bộ điều khiển PWM), dây điện, ống dẫn, keo silicon.
Lập sơ đồ mạch: xác định vị trí công tắc, nối nguồn và nối đất, kết nối mạch điều khiển.
Lắp dây điện: cắt, bó, và gắn dây vào các đầu nối theo sơ đồ, kiểm tra độ kín và cách điện.
Cài đặt mạch điều khiển: hàn các linh kiện trên bảng mạch, điều chỉnh tần số nhấp nháy bằng biến trở.
Kiểm tra và hoàn thiện: bật nguồn, kiểm tra hoạt động, dán keo silicon để cố định đèn và bảo vệ mạch.
1. Chuẩn bị vật liệu và công cụ cần có
Vật liệu
Mô tả
Lưu ý khi chọn
Đèn LED nhấp nháy
Đèn LED có khả năng bật tắt nhanh, thường được bán dưới dạng dải LED hoặc bóng LED riêng lẻ
Chọn loại có công suất phù hợp với nguồn điện (12 V hoặc 220 V)
Công tắc
Công tắc bật/tắt hoặc công tắc dimmer (điều chỉnh độ sáng)
Đảm bảo công tắc chịu được điện áp và dòng điện của hệ thống
Mạch điều khiển
IC 555, MOSFET, hoặc bộ điều khiển PWM
IC 555 là giải pháp đơn giản, phù hợp cho người mới bắt đầu
Dây điện
Dây đồng hoặc dây silicone, màu sắc phân biệt (đỏ – pha, xanh – nước)
Độ dày dây (mm²) phải đáp ứng công suất tổng của các đèn LED
Ống dẫn, keo silicon
Dùng để cố định và bảo vệ mạch
Keo silicon chịu nhiệt tốt, giúp tránh ẩm và bụi bám vào mạch
Dụng cụ
Kìm, dao cắt dây, máy hàn, tuốc nơ vít, đồng hồ vạn năng
Đảm bảo dụng cụ sạch sẽ, không bị oxy hóa
Lưu ý: Khi mua đèn LED nhấp nháy, hãy kiểm tra chứng nhận an toàn (CE, RoHS) để đảm bảo chất lượng và giảm rủi ro cháy nổ.
2. Lập sơ đồ mạch điện cho đèn LED nhấp nháy
2.1. Nguyên lý cơ bản
Mạch điều khiển LED nhấp nháy thường dựa trên IC 555 hoạt động ở chế độ astable (tạo xung nhịp). Khi nguồn được cấp, IC 555 sẽ tạo ra tín hiệu xung liên tục, làm cho MOSFET hoặc transistor mở/đóng, từ đó LED bật tắt theo tần số đã thiết lập.
Resistor (R1, R2) và Capacitor (C1): quyết định tần số nhấp nháy (f = 1.44 / ((R1 + 2·R2)·C1)).
MOSFET (IRL540): chuyển đổi dòng điện lớn cho đèn LED, chịu được điện áp cao.
Diode bảo vệ: ngăn ngược dòng ngắn mạch.
Nguồn cấp (12 V hoặc 220 V): tùy thuộc vào loại LED.
2.3. Vẽ sơ đồ trên giấy hoặc phần mềm
Bạn có thể sử dụng phần mềm Fritzing hoặc KiCad để vẽ sơ đồ, hoặc đơn giản hơn là vẽ tay trên giấy A4. Đảm bảo các chân của IC 555 được đánh số rõ ràng:
Pin 1: GND
Pin 2: Trigger
Pin 3: Output (kết nối tới Gate của MOSFET)
Pin 4: Reset (đi nối VCC)
Pin 5: Control Voltage (có thể để mở)
Pin 6: Threshold
Pin 7: Discharge
Pin 8: VCC
3. Thực hiện lắp dây điện và hàn mạch
3.1. Cắt và chuẩn bị dây
Đo độ dài dây cần thiết cho từng đoạn (từ nguồn tới công tắc, từ công tắc tới mạch, từ mạch tới LED).
Dùng dao cắt hoặc kéo cắt dây, sau đó bó đầu dây bằng kẹp hoặc băng keo cách điện.
3.2. Kết nối công tắc
Công tắc bật/tắt: nối một đầu dây pha (đỏ) vào nguồn, đầu còn lại nối vào chân VCC của IC 555.
Công tắc dimmer (nếu có): nối vào chân Control Voltage (Pin 5) để điều chỉnh độ sáng thông qua biến trở.
3.3. Hàn mạch trên bảng protoboard

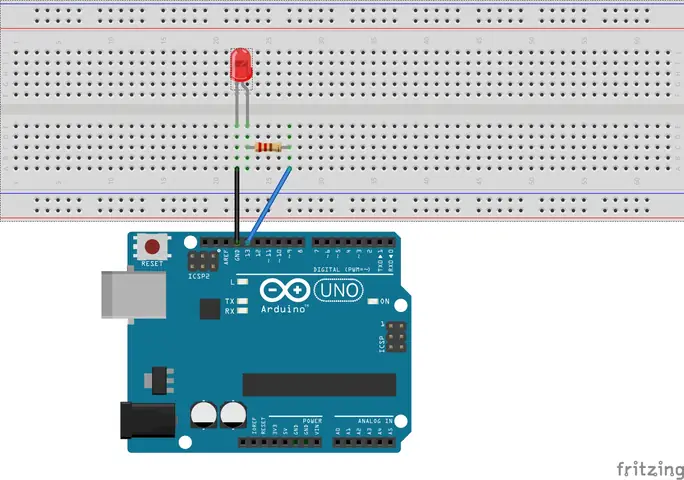

Cách Đấu Đèn Led Nhấp Nháy
Có thể bạn quan tâm: Cách Đấu Đèn Led 5v – Hướng Dẫn Chi Tiết Từng Bước Cho Người Mới Bắt Đầu
Đặt IC 555 vào vị trí trung tâm.
Gắn điện trở R1 (10 kΩ) và R2 (100 kΩ) vào các chân 7 và 6/2.
Gắn tụ điện C1 (0.01 µF) giữa chân 6 và GND.
Kết nối MOSFET: Gate nối tới Pin 3 (Output) của IC 555, Drain nối tới cực âm của LED, Source nối tới GND.
Đặt diode bảo vệ (1N4007) ngược chiều trên dòng pha.
Mẹo: Kiểm tra từng điểm hàn bằng đồng hồ vạn năng để chắc chắn không có chập ngắn.
3.4. Lắp đèn LED
Nếu dùng dải LED, nối cực dương (V+) của dải vào nguồn +V (12 V) và cực âm (GND) vào Drain của MOSFET.
Đối với bóng LED riêng lẻ, nối mỗi bóng song song hoặc nối thành chuỗi tùy thuộc vào công suất và điện áp danh định.
4. Điều chỉnh tần số nhấp nháy và kiểm tra an toàn
Tần số này tạo hiệu ứng nhấp nháy nhẹ, phù hợp cho không gian nội thất. Nếu muốn nhanh hơn (đèn nhấp như chớp nháy), giảm giá trị C1 hoặc tăng R2.
4.2. Kiểm tra hoạt động
Đóng công tắc, bật nguồn.
Quan sát LED: nếu nhấp đều, mạch hoạt động ổn.
Dùng đồng hồ đo tần số (frequency counter) để xác nhận giá trị thực tế.
4.3. Bảo vệ và cách điện
Dùng băng keo cách điện bọc các mối nối lộ ra.
Đánh dấu các dây pha và dây neutral bằng màu sắc khác nhau.
Đặt keo silicon quanh mạch để ngăn ẩm và bụi.
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc sử dụng keo silicon chịu nhiệt cao (trên 200 °C) giúp tăng độ bền cho các mạch điện trong môi trường có nhiệt độ lên tới 60 °C mà không gây suy giảm hiệu suất.
Phòng khách: tạo điểm nhấn sáng tạo trên trần hoặc tường.
Phòng ngủ trẻ em: tạo không gian mơ mộng, hỗ trợ giấc ngủ nhẹ nhàng.
5.2. Sự kiện và quảng cáo
Quầy bán hàng: thu hút khách hàng bằng ánh sáng nhấp nháy.
Sự kiện âm nhạc: phối hợp nhấp nháy với nhịp điệu để tăng hiệu ứng thị giác.
5.3. An ninh và cảnh báo
Sử dụng đèn LED nhấp nháy làm đèn báo nguy hiểm ở các khu vực có nguy cơ trượt ngã hoặc trong các nhà máy.
6. Những lưu ý quan trọng khi tự thực hiện
Đảm bảo nguồn điện phù hợp: Không dùng nguồn 220 V trực tiếp cho dải LED 12 V nếu không có bộ chuyển áp.
Kiểm tra nhiệt độ: Đèn LED sinh nhiệt; nếu quá nóng, giảm thời gian nhấp hoặc sử dụng bộ tản nhiệt.
Tuân thủ quy chuẩn điện: Nếu không tự tin, nên nhờ thợ điện có chứng chỉ để kiểm tra lại toàn bộ hệ thống.
Bảo trì định kỳ: Kiểm tra các kết nối, thay thế tụ điện nếu xuất hiện hiện tượng chập chờn.
Kết luận
Việc cách đấu đèn LED nhấp nháy không chỉ mang lại hiệu ứng thẩm mỹ độc đáo mà còn giúp bạn tự tay tạo ra không gian sáng tạo, tiết kiệm chi phí so với việc mua sản phẩm đã lắp sẵn. Bằng cách chuẩn bị đầy đủ vật liệu, lập sơ đồ mạch chính xác, thực hiện lắp dây và hàn mạch cẩn thận, bạn sẽ có một hệ thống đèn LED nhấp nháy ổn định và an toàn. Hãy áp dụng những hướng dẫn trên, cân nhắc các lưu ý về an toàn điện, và bạn sẽ nhanh chóng sở hữu một không gian ánh sáng đầy sinh động.
