Giới thiệu nhanh
Nếu bạn đang muốn lắp đặt đèn LED 5V cho các dự án DIY, hệ thống chiếu sáng nhỏ hoặc các thiết bị điện tử, bài viết này sẽ cung cấp cách đấu đèn LED 5V một cách an toàn và hiệu quả. Từ việc chuẩn bị linh kiện, tính toán điện trở phù hợp, đến quy trình hàn nối và kiểm tra, mọi thông tin cần thiết đều được trình bày rõ ràng, giúp bạn hoàn thành công việc nhanh chóng mà không gặp rủi ro.
Tóm tắt nhanh quy trình đấu đèn LED 5V
- Xác định thông số LED (điện áp và dòng điện định mức).
- Tính giá trị điện trở giới hạn để bảo vệ LED.
- Chuẩn bị dụng cụ: nguồn 5V ổn định, điện trở, dây dẫn, hàn, bộ hàn, keo nhiệt.

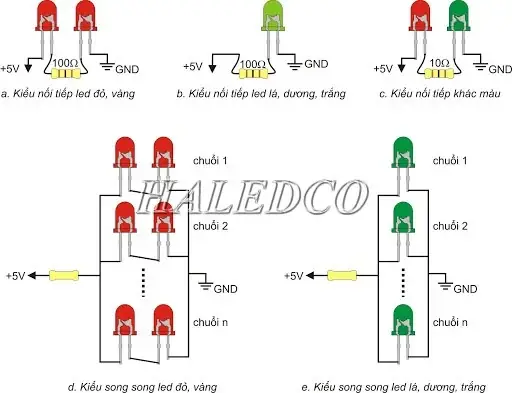

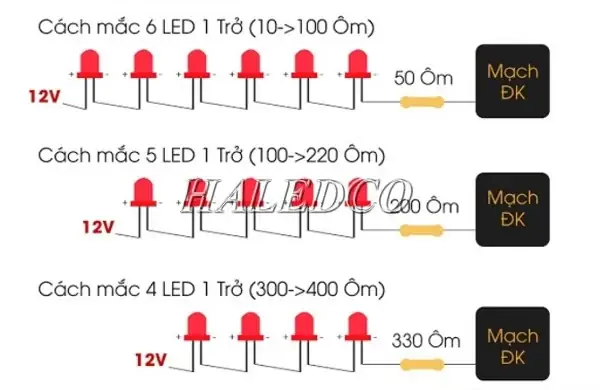

- Kết nối các thành phần theo sơ đồ: nguồn → điện trở → LED → nguồn.
- Kiểm tra bằng đồng hồ vạn năng và quan sát ánh sáng LED.
1. Kiến thức nền tảng về LED 5V
1.1 Đặc điểm kỹ thuật cơ bản
- Điện áp khởi động (Forward Voltage, Vf): thường từ 2.0‑3.5 V tùy loại màu và công nghệ.
- Dòng điện định mức (Forward Current, If): thường 20 mA cho LED tiêu chuẩn, nhưng có thể lên tới 30‑40 mA cho các loại công suất cao.
- Độ bền nhiệt: LED hoạt động ổn định khi nhiệt độ môi trường dưới 85 °C và không vượt quá mức nhiệt tối đa của chip.
1.2 Tại sao cần điện trở hạn dòng?
Khi cấp nguồn 5 V trực tiếp cho LED, điện áp vượt quá Vf sẽ làm dòng điện tăng mạnh, nhanh chóng làm cháy LED. Điện trở giới hạn dòng giúp duy trì dòng điện ở mức an toàn, kéo dài tuổi thọ thiết bị.
Có thể bạn quan tâm: Cách Đấu Đèn Led 3 Chân: Hướng Dẫn Chi Tiết Từng Bước
2. Tính toán điện trở giới hạn
Công thức cơ bản:
R = \frac{U_{source} – V_f}{I_f}
Trong đó:
– (U_{source}) = điện áp nguồn (5 V).
– (V_f) = điện áp rơi trên LED (lấy giá trị trung bình 2.2 V cho LED đỏ, 3.0 V cho LED xanh).
– (I_f) = dòng điện mong muốn (thường 20 mA = 0.02 A).
2.1 Ví dụ thực tế
- LED đỏ (Vf = 2.2 V):
R = \frac{5 – 2.2}{0.02} = 140 \Omega
- LED xanh (Vf = 3.0 V):
R = \frac{5 – 3.0}{0.02} = 100 \Omega
Lưu ý: Chọn điện trở có công suất tiêu thụ ít nhất ¼ W (0.25 W). Đối với các trường hợp dòng cao hơn 30 mA, nên dùng điện trở ½ W để an toàn.
3. Chuẩn bị dụng cụ và linh kiện
| Dụng cụ | Mô tả |
|---|---|
| Nguồn 5V ổn định | Có thể dùng bộ nguồn USB, pin Li‑ion 5V, hoặc bộ chuyển đổi AC‑DC 5V. |
| Điện trở (giới hạn dòng) | Giá trị tính toán ở mục 2, công suất ≥¼ W. |
| Dây dẫn (AWG 22‑24) | Dây đồng bọc nhựa, đủ dài để kết nối. |
| Bàn hàn, mỏ hàn | Đầu hàn mỏng (≤ 0.5 mm) cho công việc tinh vi. |
| Keo nhiệt (optional) | Để bảo vệ các mối hàn khỏi rung động và độ ẩm. |
| Đồng hồ vạn năng | Đo điện áp, dòng điện và kiểm tra nối dây. |
4. Quy trình đấu LED 5V từng bước
4.1 Bước 1: Kiểm tra linh kiện
Có thể bạn quan tâm: Cách Đấu Đèn Cao Áp Philips: Hướng Dẫn Chi Tiết Từ A‑z
- Dùng đồng hồ vạn năng đo điện áp rơi (Vf) của LED để xác nhận giá trị thực tế.
- Đảm bảo điện trở không bị cháy hoặc hỏng.
4.2 Bước 2: Cắt và tước dây
- Cắt dây dài vừa đủ (khoảng 5‑10 cm).
- Tước mỗi đầu dây khoảng 5 mm để lắp hàn.
4.3 Bước 3: Hàn điện trở
- Hàn một đầu dây vào đầu của điện trở (có thể dùng đầu dài hoặc ngắn tùy thiết kế).
- Đảm bảo mối hàn sạch, không bị chập.
4.4 Bước 4: Kết nối LED
- Xác định cực dương (anode) và âm (cathode) của LED: chân dài thường là anode, chân ngắn là cathode.
- Hàn cực dương của LED vào đầu còn lại của điện trở.
- Hàn cực âm của LED trực tiếp vào đầu nguồn âm (GND).
4.5 Bước 5: Kết nối nguồn
- Nối đầu nguồn dương (5 V) tới đầu còn lại của điện trở (đã hàn với anode).
- Kiểm tra lại toàn bộ mối hàn, đảm bảo không có dây lỏng.
4.6 Bước 6: Kiểm tra hoạt động
- Cắm nguồn 5 V.
- Quan sát LED: nếu sáng đều, mối hàn đúng và điện trở phù hợp.
- Dùng đồng hồ đo dòng điện qua LED để xác nhận rằng nó nằm trong khoảng 15‑20 mA (nếu dùng điện trở tính toán).
4.7 Bước 7: Bảo vệ (tùy chọn)
- Nếu dự án sẽ chịu rung động hoặc môi trường ẩm ướt, bôi keo nhiệt lên các mối hàn để cách ly và tăng độ bền.
5. Các lỗi thường gặp và cách khắc phục
Có thể bạn quan tâm: Cách Đấu Đèn Báo Pha: Hướng Dẫn Chi Tiết Từng Bước Cho Người Mới Bắt Đầu
| Lỗi | Nguyên nhân | Giải pháp |
|---|---|---|
| LED không sáng | Dòng điện quá nhỏ (điện trở quá lớn) hoặc hàn lỏng | Kiểm tra giá trị điện trở, thay điện trở phù hợp; hàn lại các mối nối. |
| LED cháy | Dòng điện quá lớn (điện trở quá nhỏ) | Tính lại điện trở, dùng điện trở có giá trị cao hơn. |
| Đèn nhấp nháy | Nguồn không ổn định hoặc hàn không chắc | Sử dụng nguồn 5V ổn định, kiểm tra mối hàn. |
| Đổi màu ánh sáng | Nguồn điện áp vượt quá giới hạn | Đảm bảo nguồn không vượt quá 5.5 V, dùng ổn áp. |
6. Ứng dụng thực tiễn của LED 5V
- Đèn chiếu sáng mini cho tủ lạnh, kệ sách.
- Đèn báo trạng thái trong các mạch Arduino, Raspberry Pi.
- Chiếu sáng nội thất trong các dự án nhà thông minh.
- Trang trí cho sự kiện, tiệc tùng với dải LED 5V có thể cắt ngắn.
Trong mọi trường hợp, nguyên tắc đấu LED 5V luôn là: nguồn ổn định → điện trở giới hạn → hàn chắc chắn → kiểm tra an toàn.
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lựa chọn nguồn cung cấp ổn định và điện trở phù hợp là yếu tố quyết định tới độ bền và hiệu suất của đèn LED trong các ứng dụng gia đình và công nghiệp.
7. Lưu ý an toàn khi làm việc với điện
- Luôn ngắt nguồn trước khi thao tác hàn hoặc thay đổi mạch.
- Đeo kính bảo hộ để tránh tia lửa hàn gây thương tích.
- Kiểm tra độ cách điện của dây dẫn, tránh chập ngắn.
- Bảo quản linh kiện trong môi trường khô ráo, tránh ẩm ướt.
Kết luận
Việc cách đấu đèn LED 5V không chỉ đơn giản là nối các thành phần lại với nhau mà còn đòi hỏi hiểu biết về điện áp, dòng điện và cách bảo vệ LED bằng điện trở. Bằng cách thực hiện các bước từ tính toán điện trở, chuẩn bị dụng cụ, hàn nối cẩn thận và kiểm tra kết quả, bạn có thể tự tin lắp đặt đèn LED 5V cho bất kỳ dự án nào, từ chiếu sáng gia đình đến các thiết bị điện tử thông minh. Hãy luôn tuân thủ các nguyên tắc an toàn và kiểm tra kỹ lưỡng trước khi đưa mạch vào hoạt động để đảm bảo tuổi thọ và hiệu suất tối ưu cho đèn LED của bạn.
