Hướng Dẫn Bật Tắt Đèn Bằng Arduino Từ A Tới Z

Có thể bạn quan tâm: Bảo Giá Đèn Gầm Bi Xenon: Hướng Dẫn Chi Tiết Giúp Bạn Đánh Giá Và Lựa Chọn

Giới thiệu

Bật tắt đèn bằng Arduino là một dự án điện tử cơ bản nhưng lại vô cùng hữu ích cho những ai muốn khám phá thế giới tự động hoá gia đình. Bài viết sẽ cung cấp toàn bộ quy trình chi tiết, từ chuẩn bị linh kiện, lập trình phần mềm đến lắp đặt thực tế, giúp bạn nhanh chóng đưa ý tưởng vào thực tiễn mà không gặp khó khăn.

Tóm tắt quy trình thực hiện

Chuẩn bị linh kiện: Arduino Uno, relay module, dây nối, nguồn cung cấp và đèn.
Kết nối phần cứng: Đặt relay vào mạch, nối Arduino với relay và kết nối nguồn cho đèn.
Lập trình Arduino: Viết code điều khiển relay mở/đóng dựa trên tín hiệu từ Arduino.
Tải chương trình lên board: Sử dụng Arduino IDE để tải code vào Arduino Uno.
Kiểm tra và tinh chỉnh: Đảm bảo đèn bật tắt đúng theo lệnh, điều chỉnh nếu cần.

1. Các linh kiện cần chuẩn bị

Linh kiện	Mô tả	Lưu ý
Arduino Uno	Bo mạch vi điều khiển chính, hỗ trợ nhiều thư viện	Chọn phiên bản chính hãng để tránh lỗi phần cứng
Relay module 5V	Công tắc điện tử dùng để điều khiển tải (đèn)	Chọn module có diode bảo vệ để tránh nhiễu
Đèn LED hoặc đèn sợi	Tải điện cần bật tắt	Đảm bảo công suất không vượt quá khả năng chịu của relay
Dây nối (jumper wires)	Kết nối các thành phần	Dùng dây màu khác nhau để phân biệt nguồn và tín hiệu
Nguồn 5V cho Arduino	Cung cấp điện cho board	Có thể dùng cáp USB hoặc bộ nguồn ổn định
Nguồn AC cho đèn	Cung cấp điện cho tải	Đảm bảo an toàn, sử dụng ổ cắm có công tắc cách điện

2. Lắp ráp mạch điện

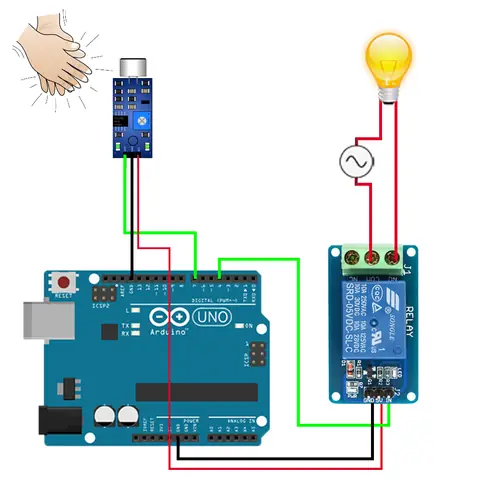

2.1. Kết nối relay với Arduino

Có thể bạn quan tâm: Bẫy Côn Trùng Bằng Đèn: Hướng Dẫn Chi Tiết Cách Chọn, Lắp Đặt Và Tối Ưu Hiệu Quả

Chân IN của relay nối tới pin 8 của Arduino (hoặc bất kỳ pin digital nào).
Chân VCC của relay nối tới 5V trên Arduino.
Chân GND của relay nối tới GND trên Arduino.

2.2. Kết nối tải (đèn) vào relay

Đầu COM của relay nối với dây nóng của nguồn AC.
Đầu NO (Normally Open) nối tới đèn. Khi relay được kích hoạt, mạch sẽ đóng và đèn sáng.
Đầu NC (Normally Closed) không sử dụng trong dự án này.

2.3. Đảm bảo an toàn điện

Kiểm tra mọi kết nối chắc chắn, không có dây lỏng.
Dùng cách điện (insulation tape) bọc các mối nối để tránh chập điện.
Nếu không quen thuộc với điện áp cao, hãy nhờ người có kinh nghiệm hỗ trợ.

3. Lập trình Arduino để điều khiển relay

3.1. Cài đặt Arduino IDE

Tải và cài đặt Arduino IDE (phiên bản mới nhất) từ trang chính thức.
Kết nối Arduino Uno với máy tính qua cáp USB, chọn board Arduino Uno và cổng COM tương ứng.

3.2. Code mẫu cho dự án

// Định nghĩa chân điều khiển relay
const int relayPin = 8; void setup() { pinMode(relayPin, OUTPUT); // Thiết lập chân relay là OUTPUT digitalWrite(relayPin, LOW); // Đảm bảo relay tắt khi khởi động
} void loop() { // Bật đèn trong 2 giây digitalWrite(relayPin, HIGH); // Kích hoạt relay (đóng mạch) delay(2000); // Đợi 2 giây // Tắt đèn trong 2 giây digitalWrite(relayPin, LOW); // Ngắt relay (mở mạch) delay(2000); // Đợi 2 giây
}

3.3. Giải thích code

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Làm Bẫy Chồn Đèn Bằng Thòng Lọng Tại Nhà

relayPin là chân Arduino được dùng để gửi tín hiệu HIGH/LOW tới relay.
setup() thiết lập chân này là OUTPUT và đặt trạng thái ban đầu là LOW (relay tắt).
loop() thực hiện chu kỳ bật (HIGH) và tắt (LOW) mỗi 2 giây, tạo hiệu ứng nhấp nháy cho đèn.

3.4. Tải code lên board

Nhấn nút Upload trong Arduino IDE. Khi quá trình tải hoàn tất, board sẽ tự động chạy chương trình.

4. Kiểm tra hoạt động và tinh chỉnh

4.1. Kiểm tra cơ bản

Khi board được cấp nguồn, đèn sẽ bật và tắt theo chu kỳ 2 giây.
Nếu đèn không phản hồi, kiểm tra lại các kết nối relay và đảm bảo nguồn AC đã cung cấp đúng điện áp.

4.2. Tinh chỉnh thời gian

Thay đổi giá trị trong hàm delay() để điều chỉnh thời gian bật/tắt theo nhu cầu (ví dụ: delay(5000) để bật trong 5 giây).

4.3. Thêm cảm biến hoặc nút nhấn

Để bật tắt đèn bằng nút nhấn, thêm một push button vào mạch và sửa code:

const int relayPin = 8;
const int buttonPin = 2;
int buttonState = 0; void setup() { pinMode(relayPin, OUTPUT); pinMode(buttonPin, INPUT_PULLUP); digitalWrite(relayPin, LOW);
} void loop() { buttonState = digitalRead(buttonPin); if (buttonState == LOW) { // Khi nút được nhấn digitalWrite(relayPin, HIGH); // Bật đèn } else { digitalWrite(relayPin, LOW); // Tắt đèn }
}

INPUT_PULLUP giúp giảm nhiễu tín hiệu nút nhấn.

5. Ứng dụng thực tế của “bật tắt đèn bằng Arduino”

Có thể bạn quan tâm: Bảo Vệ Tay Thắng Có Đèn: Hướng Dẫn Lựa Chọn, Sử Dụng Và Bảo Dưỡng Cho Người Dùng

Tự động hoá ánh sáng phòng ngủ: Khi cảm biến ánh sáng hoặc thời gian nhất định, Arduino có thể bật đèn mà không cần người dùng can thiệp.
Hệ thống chiếu sáng thông minh cho nhà thông minh: Kết hợp với Wi‑Fi (ESP8266) để điều khiển qua smartphone.
Dự án giáo dục: Giúp học sinh, sinh viên hiểu nguyên lý mạch relay và lập trình vi điều khiển.

6. Lưu ý an toàn và bảo trì

Không để relay hoạt động liên tục quá thời gian quy định (thường là 10–15 phút) để tránh quá nhiệt.
Kiểm tra định kỳ các dây nối, đặc biệt là phần nối AC, để phát hiện dấu hiệu mòn, chập điện.
Sử dụng vỏ bảo vệ cho Arduino và relay để tránh bụi bẩn và va chạm vật lý.

7. Tham khảo nguồn tài liệu và cộng đồng

Arduino Official Documentation – cung cấp hướng dẫn chi tiết về lập trình và các thư viện.
Instructables.com – có nhiều dự án tương tự với hình ảnh minh hoạ.
Cộng đồng Arduino Việt Nam – nơi bạn có thể đặt câu hỏi, chia sẻ kinh nghiệm và nhận hỗ trợ nhanh chóng.

Theo thông tin tổng hợp từ panasonicvn.com.vn, việc áp dụng các bộ điều khiển thông minh như Arduino không chỉ giúp giảm tiêu thụ năng lượng mà còn nâng cao trải nghiệm sống hiện đại.

Kết luận

Việc bật tắt đèn bằng Arduino là một bước khởi đầu tuyệt vời cho những dự án tự động hoá gia đình. Từ việc chuẩn bị linh kiện, lắp ráp mạch, viết code cho tới kiểm tra và mở rộng tính năng, bạn đã nắm được toàn bộ quy trình cần thiết. Khi đã thành thạo, bạn có thể tích hợp thêm cảm biến, kết nối Wi‑Fi hoặc mở rộng sang các thiết bị khác, biến ngôi nhà thành một môi trường thông minh, tiết kiệm và an toàn.
