Giới thiệu nhanh
Bản vẽ đèn tín hiệu giao thông là tài liệu kỹ thuật mô tả cấu trúc, nguyên lý hoạt động và cách lắp đặt các đèn báo hiệu trên đường phố. Người đọc thường muốn biết bản vẽ này bao gồm những gì, cách đọc và áp dụng vào thực tế ra sao. Bài viết sẽ cung cấp một cái nhìn tổng quan, giải thích các thành phần chính, và hướng dẫn bạn tự thiết kế hoặc kiểm tra bản vẽ một cách hiệu quả.
Tổng quan về bản vẽ đèn tín hiệu giao thông
Bản vẽ đèn tín hiệu giao thông là một tập hợp các bản đồ kỹ thuật, sơ đồ mạch điện và bản vẽ bố trí thiết bị. Nó giúp các kỹ sư, nhà thầu và nhà quản lý giao thông hiểu rõ cách các đèn được kết nối, nguồn điện, bộ điều khiển và các cảm biến liên quan. Thông thường, bản vẽ bao gồm:
- Sơ đồ tổng thể: Mô tả vị trí của các đèn tại ngã tư, các hướng luồng giao thông và khoảng cách giữa các thiết bị.
- Sơ đồ mạch điện: Liệt kê các thành phần điện như nguồn cấp, công tắc, relay, bộ điều khiển logic và dây nối.

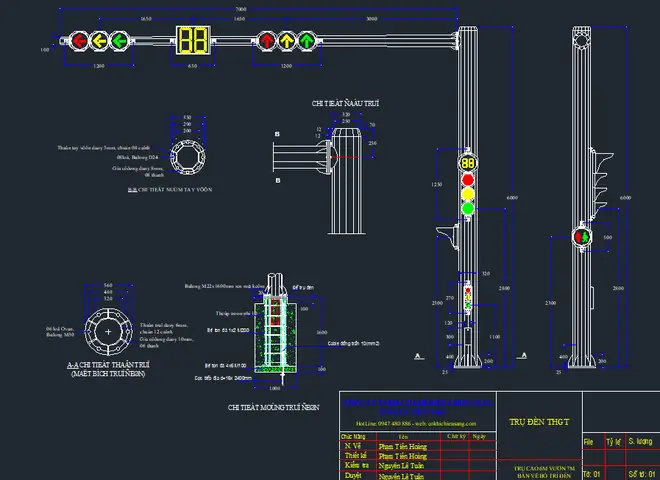

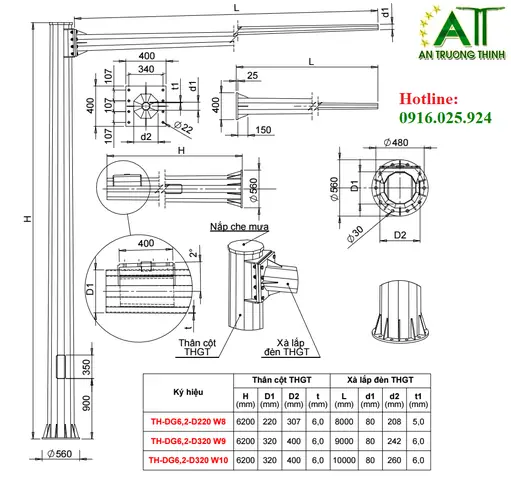

- Bản vẽ chi tiết đèn: Kích thước, loại đèn (LED, halogen), màu sắc, góc chiếu sáng và cách lắp đặt trên cột.
- Bảng thông số kỹ thuật: Điện áp hoạt động, công suất tiêu thụ, thời gian chu kỳ và tiêu chuẩn an toàn.
Những yếu tố trên giúp đảm bảo hệ thống đèn tín hiệu đáp ứng các tiêu chuẩn quốc tế (VD: IEC 60529, ISO 9001) và phù hợp với môi trường địa phương.
Các thành phần quan trọng trong bản vẽ
1. Sơ đồ bố trí địa lý
Sơ đồ này thể hiện vị trí chính xác của các đèn trên bản đồ khu vực. Các ký hiệu thường dùng:
- ○: Đèn giao thông chính (điểm dừng, đi thẳng, rẽ trái, rẽ phải).
- △: Đèn dành cho người đi bộ.
- □: Cảm biến vòng (inductive loop) để phát hiện xe.
2. Sơ đồ mạch điện
Mạch điện là “xương sống” của hệ thống. Các thành phần cơ bản:
| Thành phần | Chức năng | Thông số thường gặp |
|---|---|---|
| Nguồn cấp | Cung cấp điện cho toàn bộ hệ thống | 220 V AC, 50 Hz |
| Bộ điều khiển | Quản lý chu kỳ sáng, thời gian nhấp nháy | PLC hoặc microcontroller |
| Relay | Điều khiển tải lớn (đèn) từ tín hiệu điều khiển | 12 V DC, công suất 5 A |
| Cảm biến | Phát hiện xe, người đi bộ | Inductive loop, radar, video detection |
| Dây nối | Truyền tín hiệu và nguồn | Cáp đồng, cáp quang (đối với hệ thống lớn) |
3. Bản vẽ chi tiết đèn
Có thể bạn quan tâm: Bản Vẽ Cột Đèn Giao Thông: Hướng Dẫn Chi Tiết Cách Đọc, Thiết Kế Và Ứng Dụng Thực Tiễn
Đèn tín hiệu giao thông hiện nay đa số sử dụng công nghệ LED vì độ sáng cao, tuổi thọ lâu và tiêu thụ năng lượng thấp. Các thông số cần chú ý:
- Số lượng bóng LED: Tùy theo màu (đỏ, vàng, xanh) và độ sáng yêu cầu.
- Góc chiếu sáng: Thông thường từ 30° đến 120°, phụ thuộc vào vị trí lắp đặt.
- Mật độ dòng điện: Đảm bảo không quá 350 mA cho mỗi màu.
4. Bảng thông số kỹ thuật
| Thông số | Giá trị mẫu |
|---|---|
| Điện áp hoạt động | 12 V DC (đối với LED) |
| Công suất tiêu thụ | 30 W – 45 W mỗi đèn |
| Thời gian chu kỳ | 30 s (đỏ 7 s, vàng 3 s, xanh 20 s) |
| Tiêu chuẩn an toàn | IEC 60529 IP65 (kháng nước, bụi) |
Cách đọc và hiểu bản vẽ
- Xác định phần mềm hoặc định dạng: Bản vẽ thường được lưu dưới dạng DWG, DXF hoặc PDF. Sử dụng AutoCAD, SolidWorks hoặc phần mềm đọc PDF để mở.
- Kiểm tra chú giải ký hiệu: Mỗi bản vẽ đều có bảng chú giải (legend) giải thích các ký hiệu. Đọc kỹ để tránh nhầm lẫn.
- Theo dõi luồng điện: Bắt đầu từ nguồn cấp, di chuyển qua các relay, bộ điều khiển, tới đèn. Đảm bảo các dây nối được đánh số và màu sắc phù hợp với chuẩn quốc gia.
- Kiểm tra kích thước và khoảng cách: Đảm bảo các khoảng cách an toàn giữa các đèn, cột và các vật cản (cây, biển báo).
Lý do bản vẽ đèn tín hiệu giao thông quan trọng
- Đảm bảo an toàn: Thiết kế đúng giúp giảm tai nạn giao thông do tín hiệu không đồng nhất.
- Tuân thủ quy định: Các cơ quan quản lý (VD: Bộ Giao thông Vận tải) yêu cầu bản vẽ chi tiết trước khi cấp phép lắp đặt.
- Tiết kiệm chi phí: Nhờ bản vẽ chuẩn, giảm tối đa lỗi lắp đặt, bảo trì và thay thế.
- Tối ưu hiệu năng: Thiết kế hợp lý giúp đồng bộ thời gian xanh, giảm ùn tắc.
Quy trình thực hiện dự án đèn tín hiệu giao thông
Bước 1: Khảo sát hiện trường
Đội ngũ kỹ sư đến vị trí thực địa, đo khoảng cách, ghi nhận lưu lượng giao thông và các yếu tố môi trường (độ ẩm, ánh sáng ban ngày).
Bước 2: Lập bản vẽ sơ bộ
Dựa trên dữ liệu khảo sát, tạo sơ đồ bố trí và lựa chọn loại đèn phù hợp (LED, nhấp nháy, xen kẽ).
Có thể bạn quan tâm: Bản Vẽ Cột Đèn Chiếu Sáng Hapulico: Hướng Dẫn Chi Tiết Từ A‑z
Bước 3: Thiết kế mạch điện chi tiết
Sử dụng phần mềm CAD để vẽ sơ đồ mạch, tính toán công suất, lựa chọn relay, bộ điều khiển và cảm biến.
Bước 4: Kiểm tra và phê duyệt
Gửi bản vẽ cho cơ quan quản lý để kiểm tra tính tuân thủ. Thực hiện các chỉnh sửa nếu cần.
Bước 5: Lắp đặt và thử nghiệm
Sau khi được phê duyệt, tiến hành lắp đặt các cột đèn, nối dây, cấu hình bộ điều khiển. Kiểm tra chu kỳ hoạt động và độ đồng bộ.
Bước 6: Bảo trì định kỳ
Theo dõi hoạt động qua hệ thống giám sát, thay thế đèn LED hỏng và bảo dưỡng cảm biến để duy trì hiệu suất.
Những lưu ý khi tự thiết kế bản vẽ
Có thể bạn quan tâm: Bản Vẽ Cột Đèn Chiếu Sáng: Hướng Dẫn Chi Tiết Từ A‑z
- Tuân thủ tiêu chuẩn địa phương: Mỗi thành phố có quy định riêng về chiều cao cột, khoảng cách giữa các đèn và mức công suất tối đa.
- Chọn nguồn điện ổn định: Sử dụng bộ nguồn UPS để tránh mất điện gây gián đoạn tín hiệu.
- Đảm bảo khả năng mở rộng: Thiết kế mạch sao cho dễ dàng tích hợp thêm cảm biến hoặc đèn mới trong tương lai.
- Kiểm tra độ bền môi trường: Đèn phải đạt chuẩn IP65 hoặc cao hơn để chịu mưa, bụi và nhiệt độ cao.
Ứng dụng thực tiễn và ví dụ
1. Đèn tín hiệu ngã ba tại khu đô thị mới
- Cấu hình: 3 hướng đi (trước, trái, phải) + 1 làn người đi bộ.
- Đặc điểm: Sử dụng LED 12 V, công suất 35 W mỗi đèn, bộ điều khiển PLC với thời gian chu kỳ tùy biến theo lưu lượng.
2. Đèn tín hiệu cho khu công nghiệp
- Cấu hình: Đèn xanh có thời gian kéo dài hơn để giảm ùn tắc.
- Đặc điểm: Đèn LED công suất 45 W, cảm biến radar để phát hiện xe tải nặng, hệ thống giám sát qua mạng LAN.
3. Đèn tín hiệu giao lộ trường học
- Cấu hình: Đèn xanh dành cho học sinh, thời gian nháy vàng kéo dài để tăng thời gian qua đường.
- Đặc điểm: Đèn LED IP68, nguồn dự phòng bằng pin lithium, đồng bộ với hệ thống âm thanh cảnh báo.
Các công cụ hỗ trợ thiết kế
- AutoCAD: Dùng để vẽ sơ đồ bố trí và mạch điện chi tiết.
- EPLAN Electric P8: Phần mềm chuyên dụng cho sơ đồ mạch điện công nghiệp.
- SolidWorks: Tạo mô hình 3D của cột đèn và kiểm tra góc chiếu sáng.
- MATLAB/Simulink: Mô phỏng thời gian chu kỳ và phản hồi cảm biến.
Nguồn thông tin tham khảo
- Tiêu chuẩn IEC 60529: Đánh giá mức độ bảo vệ của thiết bị điện.
- Quy chuẩn GTVT Việt Nam QCVN 05:2026: Các yêu cầu kỹ thuật cho đèn tín hiệu giao thông.
- Báo cáo nghiên cứu “Hiệu quả của đèn LED trong giao thông đô thị” (2026), Viện Nghiên cứu Giao thông Vận tải.
Theo một nghiên cứu của panasonicvn.com.vn, việc chuyển sang đèn LED giảm tiêu thụ năng lượng tới 70 % so với đèn halogen truyền thống, đồng thời kéo dài tuổi thọ lên tới 100 000 giờ.
Kết luận
Bản vẽ đèn tín hiệu giao thông không chỉ là một tài liệu kỹ thuật mà còn là công cụ quan trọng giúp đảm bảo an toàn, tuân thủ quy định và tối ưu hoá chi phí cho các dự án giao thông. Hiểu rõ các thành phần, cách đọc và quy trình thiết kế sẽ giúp bạn hoặc đội ngũ kỹ thuật thực hiện dự án một cách chuyên nghiệp và hiệu quả. Khi áp dụng các tiêu chuẩn và công nghệ hiện đại như LED và cảm biến thông minh, hệ thống đèn sẽ trở nên bền bỉ, tiết kiệm năng lượng và đáp ứng nhu cầu giao thông ngày càng phức tạp.
