Giới thiệu nhanh
Bản vẽ cột đèn chiếu sáng là tài liệu kỹ thuật quan trọng giúp các nhà thầu, kiến trúc sư và kỹ sư điện thiết kế, lắp đặt và bảo trì hệ thống chiếu sáng công cộng một cách an toàn và hiệu quả. Bài viết này sẽ cung cấp toàn bộ kiến thức cần thiết, từ khái niệm cơ bản, quy trình lập bản vẽ, các tiêu chuẩn áp dụng cho đến mẹo thực tiễn giúp bạn tránh những lỗi thường gặp.
Tóm tắt nhanh quy trình thực hiện bản vẽ cột đèn chiếu sáng
- Xác định nhu cầu chiếu sáng: khảo sát khu vực, xác định mức độ chiếu sáng (lux) và mục tiêu sử dụng.
- Lựa chọn loại đèn và phụ kiện: LED, HALOGEN, HPS… kèm theo giá trị công suất, tuổi thọ và chỉ số CRI.
- Thiết kế vị trí cột và góc chiếu: tính toán khoảng cách, độ cao và hướng chiếu để đạt độ đồng đều.
- Lập bản vẽ kỹ thuật: bao gồm mặt bằng, mặt đứng, sơ đồ điện, bảng liệt kê vật liệu.
- Kiểm tra và phê duyệt: rà soát theo tiêu chuẩn Việt Nam (TCVN) và quy chuẩn quốc tế (IEC, CIE).
- Lắp đặt và nghiệm thu: thực hiện trên công trường, kiểm tra ánh sáng thực tế và ghi nhận kết quả.
Tổng quan về bản vẽ cột đèn chiếu sáng
Bản vẽ cột đèn chiếu sáng không chỉ là một bản đồ vị trí mà còn là một tài liệu chi tiết mô tả toàn bộ hệ thống chiếu sáng: cấu trúc cơ khí của cột, loại đèn, cách điện, hệ thống điều khiển và các yếu tố an toàn. Theo tiêu chuẩn TCVN 6186:2026, một bản vẽ hoàn chỉnh phải bao gồm:
Có thể bạn quan tâm: Băng Vệ Sinh Ngày Đèn Đỏ: Hướng Dẫn Chọn Và Sử Dụng Hiệu Quả
- Mặt bằng (Plan view): vị trí cột, khoảng cách giữa các cột, hướng chiếu và vùng phủ sáng.

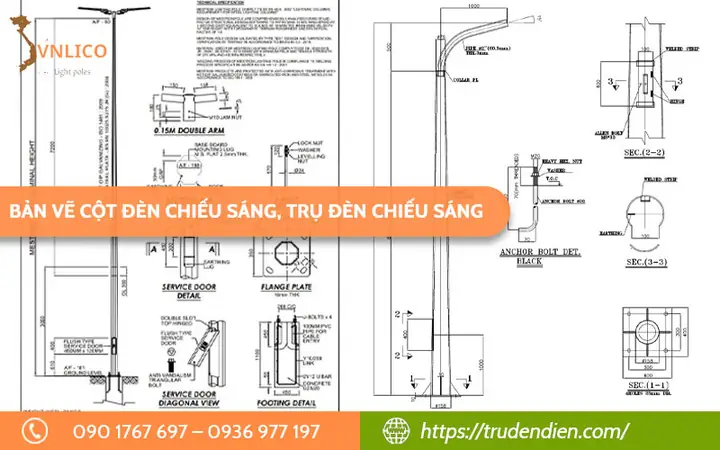

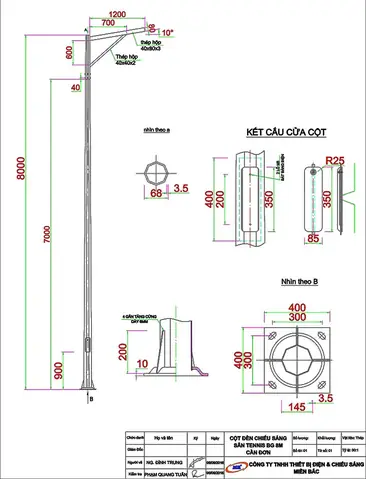

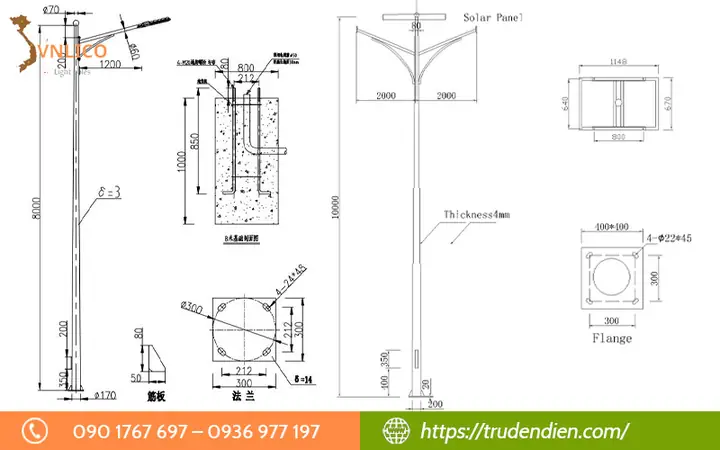

- Mặt đứng (Elevation view): chiều cao cột, độ cao lắp đèn, góc chiếu và chi tiết kết cấu.
- Sơ đồ điện (Electrical diagram): nguồn cấp, dây dẫn, công tắc, cảm biến và thiết bị bảo vệ.
- Bảng vật liệu (Bill of Materials – BOM): danh sách chi tiết các thành phần, số lượng, thông số kỹ thuật và nhà cung cấp.
Các bản vẽ này được tạo ra bằng phần mềm CAD (AutoCAD, Revit) hoặc BIM (Building Information Modeling) để đảm bảo độ chính xác và dễ dàng chia sẻ giữa các bên liên quan.
Các tiêu chuẩn và quy định quan trọng
| Tiêu chuẩn | Nội dung chính | Áp dụng |
|---|---|---|
| TCVN 6186:2026 | Yêu cầu về hệ thống chiếu sáng công cộng, độ sáng tối thiểu, năng lượng tiêu thụ | Việt Nam |
| IEC 60598 | An toàn cho thiết bị chiếu sáng, bảo vệ chống điện giật | Quốc tế |
| CIE 115 | Định mức ánh sáng cho các loại không gian công cộng | Quốc tế |
| EN 13201 | Phân loại mức độ chiếu sáng cho đường phố, công viên, khu dân cư | Châu Âu |
Việc tuân thủ các tiêu chuẩn này giúp giảm thiểu rủi ro về an toàn, tiết kiệm năng lượng và nâng cao chất lượng ánh sáng.
Các bước chi tiết lập bản vẽ cột đèn chiếu sáng
1. Khảo sát thực địa và xác định nhu cầu chiếu sáng
Có thể bạn quan tâm: Bút Quay Có Đèn Led Là Gì? Tính Năng, Công Dụng Và Cách Lựa Chọn
- Thu thập dữ liệu: bản đồ địa hình, vị trí công trình, mục đích sử dụng (đường phố, khu công viên, bãi đỗ xe…).
- Xác định mức độ ánh sáng (lux): dựa vào tiêu chuẩn CIE 115, ví dụ: 10‑20 lux cho khu vực công cộng, 30‑50 lux cho khu vực giao thông.
- Đánh giá yếu tố môi trường: độ cao, độ ẩm, ánh sáng tự nhiên, mức độ ô nhiễm ánh sáng.
2. Lựa chọn thiết bị chiếu sáng
- Loại đèn: LED hiện đang chiếm ưu thế nhờ hiệu suất cao (≥ 120 lm/W), tuổi thọ > 50 000 h và khả năng điều khiển thông minh.
- Công suất: tính toán dựa trên nhu cầu lux và diện tích phủ sáng. Ví dụ, để đạt 20 lux trên 100 m², cần khoảng 2 kW công suất tổng cộng.
- Chỉ số CRI (Color Rendering Index): lựa chọn CRI ≥ 80 để màu sắc hiện thực, đặc biệt quan trọng trong khu vực công cộng.
- Phụ kiện hỗ trợ: cảm biến chuyển động, bộ hẹn giờ, hệ thống điều khiển DALI hoặc DMX.
3. Thiết kế vị trí cột và góc chiếu
- Khoảng cách giữa các cột: thường 30‑40 m cho đường phố, 20‑25 m cho khu vực công viên.
- Chiều cao cột: từ 6 m đến 12 m tùy vào loại đường và môi trường xung quanh.
- Góc chiếu (Beam angle): LED có góc chiếu 60°‑120°, cần tính toán để đạt đồng đều ánh sáng và giảm chói.
4. Lập bản vẽ kỹ thuật
a. Mặt bằng (Plan)
- Vẽ sơ đồ vị trí cột, đánh dấu khoảng cách và hướng chiếu.
- Đánh số cột để dễ dàng liên kết với bảng vật liệu.
b. Mặt đứng (Elevation)
- Thể hiện chiều cao cột, vị trí lắp đèn, góc chiếu và các chi tiết kết cấu (khung, ăng-ten, nền móng).
- Ghi chú các vật liệu chịu lực, lớp sơn chống ăn mòn.
c. Sơ đồ điện (Electrical Diagram)
- Kết nối nguồn cấp (220 V/380 V), dây dẫn (công suất và chiều dài), thiết bị bảo vệ (cầu chì, RCD).
- Nếu có hệ thống điều khiển thông minh, mô tả giao thức (DALI, Zigbee) và vị trí cảm biến.
d. Bảng vật liệu (BOM)
| STT | Thành phần | Thông số | Số lượng | Nhà cung cấp |
|---|---|---|---|---|
| 1 | Cột đèn thép | ϕ 80 mm, 10 m | 12 | Panasonic VN |
| 2 | Đèn LED | 150 W, CRI ≥ 80, 6000 K | 12 | Panasonic VN |
| 3 | Cầu chì | 10 A | 12 | Panasonic VN |
| … | … | … | … | … |
5. Kiểm tra và phê duyệt
- Rà soát kỹ thuật: so sánh giữa thiết kế và tiêu chuẩn, kiểm tra tính toán ánh sáng bằng phần mềm DIALux hoặc Relux.
- Kiểm tra an toàn điện: đảm bảo đấu nối đúng chuẩn, cách điện và bảo vệ quá tải.
- Phê duyệt: nộp bản vẽ cho cơ quan quản lý (UBND, Sở Xây dựng) để nhận giấy phép thi công.
6. Lắp đặt và nghiệm thu
Có thể bạn quan tâm: Bóng Đèn Đồng Hồ Xe Máy: Hướng Dẫn Chọn, Lắp Đặt Và Bảo Dưỡng Toàn Diện
- Thi công: đội ngũ thi công theo bản vẽ, kiểm tra độ thẳng đứng của cột, độ kín của thiết bị.
- Kiểm tra ánh sáng thực tế: đo mức độ lux tại các điểm kiểm tra, điều chỉnh góc chiếu nếu cần.
- Báo cáo nghiệm thu: ghi lại kết quả đo, so sánh với thiết kế và nộp cho chủ đầu tư.
Một số lưu ý thực tiễn khi lập bản vẽ
- Tính khả thi: luôn cân nhắc chi phí lắp đặt và bảo trì. Đôi khi giảm số cột và tăng công suất mỗi đèn là giải pháp tối ưu.
- Bảo vệ môi trường: ưu tiên đèn LED có chứng nhận Energy Star hoặc tương đương để giảm tiêu thụ điện năng.
- An toàn công cộng: đảm bảo cột đèn có lớp phủ chống ăn mòn, chịu lực gió tối thiểu 150 km/h ở vùng biển.
- Tích hợp công nghệ thông minh: cảm biến chuyển động giảm ánh sáng khi không có người, hệ thống quản lý từ xa qua IoT giúp tiết kiệm năng lượng đáng kể.
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lựa chọn đèn LED Panasonic không chỉ đáp ứng tiêu chuẩn ánh sáng mà còn giảm tiêu thụ điện năng lên tới 60 % so với đèn truyền thống.
Kết luận
Bản vẽ cột đèn chiếu sáng là nền tảng cho một hệ thống chiếu sáng công cộng an toàn, hiệu quả và tiết kiệm năng lượng. Bằng cách tuân thủ các tiêu chuẩn, thực hiện quy trình khảo sát, lựa chọn thiết bị phù hợp, thiết kế chi tiết và kiểm tra nghiêm ngặt, bạn sẽ đạt được mức độ chiếu sáng đồng đều, giảm chi phí vận hành và nâng cao chất lượng môi trường sống. Khi áp dụng các giải pháp công nghệ hiện đại như LED và hệ thống điều khiển thông minh, bản vẽ sẽ trở thành công cụ quản lý mạnh mẽ, hỗ trợ việc bảo trì và nâng cấp trong tương lai.
