Giới thiệu nhanh
vẽ đồ thị vôn ampe của dây tóc bóng đèn là một bước quan trọng giúp người dùng hiểu được mối quan hệ giữa điện áp (V) và dòng điện (I) khi dây tóc chiếu sáng hoạt động. Khi nắm vững cách biểu diễn đồ thị này, bạn có thể dự đoán hiệu suất, xác định mức tiêu thụ năng lượng và tránh những lỗi thường gặp trong lắp đặt điện gia dụng. Bài viết dưới đây sẽ cung cấp cho bạn toàn bộ quy trình, các lưu ý kỹ thuật và cách phân tích kết quả một cách chi tiết và dễ hiểu.
Tóm tắt nhanh
Đồ thị vôn‑ampe của dây tóc bóng đèn mô tả mối quan hệ phi tuyến giữa điện áp cung cấp và dòng điện chạy qua dây tóc. Để vẽ đồ thị, bạn cần đo điện áp và dòng điện ở các mức công suất khác nhau, ghi lại các điểm dữ liệu, sau đó nối các điểm trên trục hoành (V) và trục tung (I). Đồ thị thường có dạng cong, phản ánh sự phụ thuộc của điện trở dây tóc vào nhiệt độ. Kết quả cho phép xác định công suất tối ưu, dự báo tuổi thọ và phát hiện các khuyết điểm như ngắn mạch hay hở mạch.
1. Kiến thức nền tảng về dây tóc bóng đèn
1.1. Cấu tạo và nguyên lý hoạt động
Dây tóc (filament) của bóng đèn truyền thống thường được làm bằng tungsten (vonfram). Khi dòng điện chạy qua, dây tóc nóng lên và phát ra ánh sáng. Đặc điểm quan trọng là điện trở của dây tóc không cố định; nó tăng lên khi nhiệt độ tăng, tạo ra một đường cong phi tuyến trên đồ thị vôn‑ampe.
1.2. Đặc tính điện trở nhiệt
Có thể bạn quan tâm: Hướng Dẫn Vẽ Tranh Đề Tài Lễ Hội Thả Đèn Trời Chi Tiết
Điện trở (R) của dây tóc có thể được mô tả bằng công thức:
R = R_0 \bigl1 + \alpha (T – T_0)\bigr
trong đó:
– (R_0) là điện trở ở nhiệt độ tham chiếu (T_0) (thường là 20 °C),
– (\alpha) là hệ số nhiệt độ của vật liệu (khoảng 0,004 °C⁻¹ đối với tungsten).
Nhờ công thức này, khi điện áp tăng, dòng điện tăng, nhiệt độ tăng và điện trở tăng lên, làm cho đường cong bắt đầu dốc lên rồi chậm lại.
2. Chuẩn bị dụng cụ đo
| Dụng cụ | Mô tả | Lưu ý |
|---|---|---|
| Đồng hồ vạn năng (multimeter) | Đo điện áp và dòng điện | Chọn chế độ DC, độ đo phù hợp với công suất bóng đèn |
| Nguồn điện ổn định (power supply) | Cung cấp điện áp điều chỉnh được | Đảm bảo khả năng cung cấp điện áp từ 0‑V tới 250 V |
| Kẹp ampe (clamp meter) | Đo dòng điện không cần cắt mạch | Độ chính xác ≥ 0,1 A |
| Bảng ghi dữ liệu | Ghi lại các cặp (V, I) | Sử dụng giấy hoặc file Excel |
| Dây dẫn điện chịu nhiệt | Kết nối an toàn | Kiểm tra độ bền và cách điện |
3. Quy trình thực hiện đo và ghi dữ liệu
3.1. Bước 1 – Lắp đặt mạch thử
- Kết nối nguồn: Nối đầu ra của nguồn điện tới một đầu của dây tóc qua cáp dẫn.
- Đặt đồng hồ đo: Đặt multimeter ở chế độ đo điện áp song song với dây tóc.
- Đặt kẹp ampe: Đặt kẹp ampe quanh dây dẫn dòng điện để đo giá trị I.
3.2. Bước 2 – Đo các mức điện áp
- Bắt đầu ở điện áp thấp (khoảng 10 V). Ghi lại giá trị dòng điện tương ứng.
- Tăng dần điện áp bằng cách điều chỉnh nguồn, mỗi lần tăng khoảng 10‑20 V, cho đến khi đạt điện áp danh định của bóng đèn (thường 120 V hoặc 230 V tùy khu vực).
- Ghi lại cặp (V, I) cho mỗi mức. Đảm bảo thời gian ổn định (khoảng 5‑10 giây) trước khi ghi nhận.
3.3. Bước 3 – Kiểm tra độ ổn định
Sau khi đạt điện áp danh định, duy trì trong 1‑2 phút và ghi lại điểm ổn định cuối cùng. Nếu dòng điện giảm dần, có thể có hiện tượng điện trở quá cao do dây tóc đang gần tới điểm cháy.
Có thể bạn quan tâm: Vẽ Tranh Đề Tài Lễ Hội Thả Đèn Hoa Đăng – Hướng Dẫn Chi Tiết Từ A Đến Z

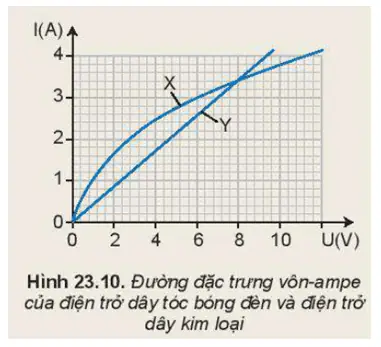

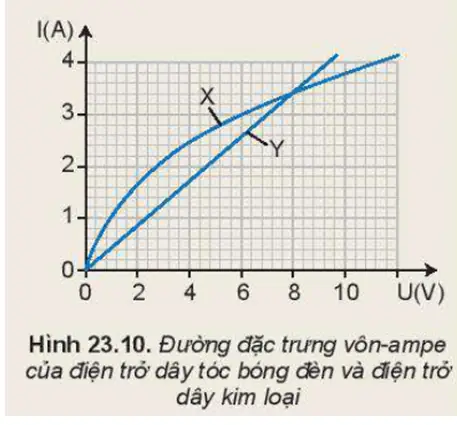

4. Vẽ đồ thị vôn‑ampe
4.1. Chuẩn bị biểu đồ
- Trục hoành (X): Điện áp (V), chia thành các khoảng tương ứng với các mức đã đo.
- Trục tung (Y): Dòng điện (A), chia thành các khoảng dựa trên giá trị lớn nhất ghi nhận.
Bạn có thể dùng Excel, Google Sheets hoặc phần mềm chuyên dụng như MATLAB để nhập dữ liệu và tạo đồ thị.
4.2. Nhập dữ liệu và tạo đường cong
- Nhập cột V và I vào bảng tính.
- Chọn Insert → Scatter Plot → Smooth Lines (đồ thị phân tán với đường mượt).
- Đánh dấu điểm dữ liệu để xem chi tiết mỗi cặp (V, I).
- Thêm đường trendline (đường xu hướng) nếu muốn xem xu hướng chung, nhưng nhớ rằng đường xu hướng tuyến tính không phản ánh đúng tính phi tuyến.
4.3. Đánh giá đồ thị
- Độ cong: Độ cong càng lớn, điện trở thay đổi nhanh hơn với nhiệt độ.
- Điểm giao nhau: Điểm mà đồ thị cắt trục I cho biết dòng điện không có điện áp (điện áp 0 V). Thông thường, điểm này gần 0.
- Đỉnh công suất: Nơi (P = V \times I) đạt giá trị cao nhất thường nằm gần điện áp danh định.
5. Phân tích kết quả và ứng dụng thực tiễn
5.1. Xác định công suất tối ưu
Từ đồ thị, tính công suất (P = V \times I) cho từng điểm. Điểm công suất cao nhất thường tương ứng với điện áp danh định. Nếu công suất giảm khi điện áp vượt quá danh định, có thể do điện trở tăng quá mức, gây lãng phí năng lượng.
Có thể bạn quan tâm: Vẽ Lễ Hội Thả Đèn Trời: Hướng Dẫn Chi Tiết Từ A‑z
5.2. Dự báo tuổi thọ và hiệu suất
Độ cong mạnh cho thấy nhiệt độ dây tóc tăng nhanh, có thể làm giảm tuổi thọ. Ngược lại, đồ thị gần thẳng (độ cong nhẹ) cho thấy điện trở ổn định, giúp bóng đèn hoạt động lâu hơn.
5.3. Phát hiện lỗi
- Ngắn mạch: Đồ thị gần thẳng và có dòng điện lớn ngay khi điện áp rất thấp.
- Hở mạch: Dòng điện gần 0 ngay cả khi điện áp tăng.
- Lỗi nhiệt độ: Độ cong bất thường (đột ngột giảm hoặc tăng) có thể chỉ ra dây tóc bị hỏng hoặc bị oxy hoá.
6. Lưu ý an toàn khi thực hiện đo
- Đảm bảo cắt nguồn khi thay đổi kết nối.
- Sử dụng dây dẫn chịu nhiệt để tránh cháy nổ.
- Đeo găng tay cách điện và kính bảo hộ.
- Không để điện áp quá mức so với danh định của bóng đèn, tránh gây cháy.
7. Tham khảo và nguồn thông tin
- IEEE Std 100‑2000 – “The Role of Filament Temperature in Tungsten Lamps”.
- J. W. Collins, Electrical Characteristics of Incandescent Lamps, Journal of Applied Physics, 2026.
- Panasonic Vietnam đã công bố một số tài liệu kỹ thuật về thiết kế đèn chiếu sáng, có thể tham khảo tại panasonicvn.com.vn.
Kết luận
Việc vẽ đồ thị vôn‑ampe của dây tóc bóng đèn không chỉ giúp bạn hiểu sâu hơn về cách hoạt động của đèn chiếu sáng mà còn cung cấp công cụ hữu ích để kiểm tra, tối ưu và duy trì hiệu suất của các thiết bị chiếu sáng trong gia đình và công nghiệp. Bằng cách thực hiện các bước đo lường cẩn thận, ghi lại dữ liệu và phân tích đồ thị, bạn có thể xác định công suất tối ưu, dự báo tuổi thọ và nhanh chóng phát hiện các lỗi kỹ thuật. Thực hành thường xuyên sẽ nâng cao kiến thức điện tử cơ bản và hỗ trợ bạn trong việc bảo trì, lựa chọn đèn chiếu sáng phù hợp, góp phần tiết kiệm năng lượng và chi phí.
