Tiếp địa cột đèn chiếu sáng là một trong những công đoạn quan trọng nhất khi lắp đặt hệ thống chiếu sáng công cộng, khu công nghiệp hay các khu vực dân cư. Việc tiếp địa đúng chuẩn không chỉ bảo vệ thiết bị điện khỏi các hiện tượng quá tải, ngắn mạch mà còn đảm bảo an toàn cho người sử dụng, giảm thiểu nguy cơ điện giật và hỏng hóc thiết bị. Bài viết dưới đây sẽ cung cấp cho bạn cái nhìn toàn diện về khái niệm, lợi ích, quy trình thực hiện và một số lưu ý quan trọng khi tiến hành tiếp địa cột đèn chiếu sáng.
Tóm tắt nhanh quy trình tiếp địa cột đèn chiếu sáng
Kiểm tra chuẩn kỹ thuật: Xác định tiêu chuẩn quốc gia (TCVN, IEC) và yêu cầu của nhà cung cấp.
Xác định vị trí nối đất: Địa điểm gần cột, đất ẩm, không có vật cản kim loại lớn.
Đào lỗ và lắp đặt thanh nối đất: Đào lỗ sâu đủ (tối thiểu 2 m), đặt thanh nối đất, đổ bê tông.
Kết nối dây tiếp địa: Dây tiếp địa từ cột đến thanh nối đất, sử dụng kẹp chịu lực, bọc cách điện.
Kiểm tra điện trở tiếp địa: Sử dụng thiết bị đo điện trở tiếp địa, đảm bảo giá trị ≤ 10 Ω (hoặc theo quy chuẩn).
Hoàn thiện và ghi nhận: Ghi lại kết quả đo, ký duyệt, bảo trì định kỳ.
1. Khái niệm và tầm quan trọng của việc tiếp địa cột đèn chiếu sáng
1.1. Định nghĩa

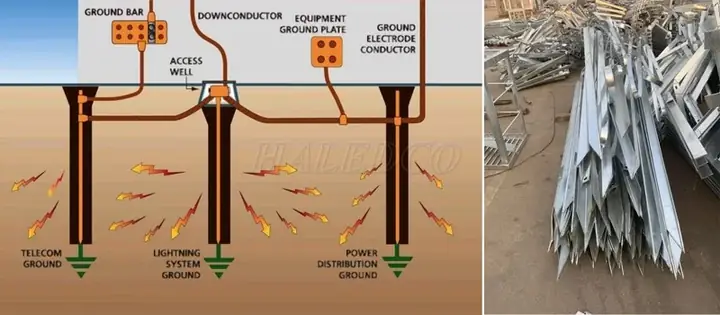

Tiếp địa là quá trình kết nối các bộ phận kim loại của hệ thống điện (trong trường hợp này là cột đèn chiếu sáng) với nền đất thông qua một đường dẫn điện trở thấp. Mục đích là đưa dòng điện rò rỉ, dòng ngắn mạch hoặc các hiện tượng quá áp về mặt đất, tránh tích tụ điện áp nguy hiểm trên các bộ phận dẫn điện.
1.2. Lý do phải tiếp địa
An toàn cho con người: Khi có rò rỉ điện, người chạm vào bộ phận kim loại của cột đèn có nguy cơ bị điện giật. Tiếp địa nhanh chóng đưa dòng điện sang đất, giảm nguy cơ này.
Bảo vệ thiết bị: Thiết bị chiếu sáng (đèn LED, đèn sợi đốt, bóng điện) thường có các bộ phận điện tử nhạy cảm. Khi gặp quá tải hoặc sét đánh, việc tiếp địa giúp giảm thiểu hư hỏng.
Tuân thủ quy chuẩn: Các tiêu chuẩn như TCVN 60364‑4‑41, IEC 60364‑4‑41 yêu cầu mọi công trình điện công cộng phải có hệ thống tiếp địa hoàn chỉnh.
Giảm thiểu nhiễu điện từ: Tiếp địa tốt giúp giảm tiếng ồn điện, ổn định điện áp, cải thiện hiệu suất chiếu sáng.
2. Các tiêu chuẩn và quy định liên quan
Tiêu chuẩn
Nội dung chính
Giá trị điện trở tối đa
TCVN 60364‑4‑41
Hệ thống tiếp địa cho công trình điện
≤ 10 Ω (đối với các công trình dân dụng)
IEC 60364‑4‑41
Yêu cầu chung cho tiếp địa
≤ 10 Ω
QCVN 06‑2026/BXD
Quy chuẩn xây dựng, điện lực
≤ 5 Ω cho các khu vực công nghiệp
Nghị định 39/2026/NĐ-CP
An toàn điện trong công trình
Phải có hệ thống nối đất đầy đủ, kiểm tra định kỳ
Lưu ý: Một số khu vực có địa chất đặc thù (đất đá, đất cát khô) có thể yêu cầu giá trị điện trở tiếp địa thấp hơn (≤ 5 Ω) để đảm bảo an toàn.
Cắt dây đồng đúng độ dài, bọc đầu dây bằng ống bảo vệ.
Gắn kẹp nối đất vào đầu thanh nối đất, siết chặt.
Dẫn dây từ cột đèn qua ống bảo vệ, nối vào phần kim loại của cột (thường là khung sắt hoặc khung nhôm) bằng kẹp chịu lực.
Đảm bảo các mối nối không bị lỏng, bọc cách điện nếu cần.
4.5. Bước 5: Kiểm tra điện trở tiếp địa
Sử dụng earth resistance tester (đo điện trở 3‑điểm hoặc 4‑điểm) để đo điện trở giữa thanh nối đất và đất xung quanh.
Giá trị đo được phải ≤ 10 Ω (hoặc giá trị quy định). Nếu vượt quá, cần điều chỉnh độ sâu, thêm thanh nối đất phụ hoặc cải thiện độ ẩm đất.
4.6. Bước 6: Hoàn thiện và ghi nhận
Ghi lại kết quả đo, ngày thực hiện, người thực hiện và người duyệt.
Dán nhãn “TIẾP ĐỊA” lên cột đèn, kèm mã QR dẫn tới hồ sơ kỹ thuật (nếu có).
Lập kế hoạch bảo trì định kỳ (mỗi 12‑24 tháng) để kiểm tra lại điện trở và tình trạng kết nối.
5. Lưu ý quan trọng khi thực hiện
Độ ẩm đất: Đất khô làm tăng điện trở, vì vậy khi đo vào mùa khô cần cân nhắc tăng độ sâu hoặc thêm thanh nối đất phụ.
Chống ăn mòn: Thanh nối đất và kẹp phải được mạ kẽm hoặc vật liệu chịu ăn mòn, đặc biệt ở vùng ven biển, khu công nghiệp có môi trường ẩm ướt.
Bảo vệ cơ học: Dây nối đất nên được bọc ống bảo vệ cứng để tránh bị cắt, đứt trong quá trình bảo trì hoặc khi cột đèn bị va chạm.
Kiểm tra định kỳ: Sau mỗi lần bảo trì, đo lại điện trở và kiểm tra các mối nối để phát hiện sớm các vấn đề.
Tuân thủ quy định địa phương: Một số địa phương yêu cầu báo cáo công trình cho cơ quan quản lý điện lực trước khi đưa vào hoạt động.
Theo báo cáo của Cục Điện lực TPHCM (2026), hơn 30 % các sự cố điện giật tại các trạm chiếu sáng công cộng liên quan đến việc tiếp địa không đạt chuẩn. Điều này nhấn mạnh tầm quan trọng của quy trình kiểm tra và bảo trì định kỳ.
6. So sánh các phương pháp tiếp địa phổ biến
Phương pháp
Ưu điểm
Nhược điểm
Độ phù hợp
Thanh nối đất đơn (đáy cọc)
Dễ thi công, chi phí thấp
Độ sâu cần lớn ở đất khô, điện trở có thể cao
Khu dân cư, đô thị
Hệ thống nối đất bằng dây thép (ground plate)
Thích hợp cho đất đá, không cần đào sâu
Chi phí cao, cần thiết kế kỹ thuật
Khu công nghiệp, khu vực địa chất khó
Nối đất bằng ống PVC chứa đất ẩm
Giảm thiểu ảnh hưởng thời tiết
Đòi hỏi vật liệu đặc biệt, bảo trì phức tạp
Khu vực biển, môi trường ăn mòn mạnh
Nối đất qua hệ thống ống dẫn nước
Tiết kiệm chi phí (sử dụng hạ tầng sẵn)
Phụ thuộc vào chất lượng và độ liên tục của hệ thống nước
Khu đô thị có hạ tầng cũ
7. Câu hỏi thường gặp (FAQ)
Q1: Tiếp địa cột đèn chiếu sáng có bắt buộc không?
A: Theo TCVN 60364‑4‑41, mọi công trình điện công cộng, bao gồm cả cột đèn chiếu sáng, phải có hệ thống tiếp địa đầy đủ và đáp ứng giá trị điện trở quy định.
Q2: Nếu đo được điện trở 12 Ω, có cần làm lại không?
A: Có. Giá trị này vượt quá ngưỡng cho phép (≤ 10 Ω). Bạn nên tăng độ sâu lỗ, thêm thanh nối đất phụ hoặc cải thiện độ ẩm đất và đo lại.
Q3: Bao lâu nên kiểm tra lại điện trở tiếp địa?
A: Đề nghị kiểm tra ít nhất một lần mỗi 12 tháng, hoặc sau mỗi lần sửa chữa, thay đổi cấu trúc cột đèn hoặc khi có thay đổi môi trường (ví dụ: mùa mưa lớn).
Q4: Có cần sử dụng thiết bị đo chuyên dụng?
A: Có. Để đo điện trở chính xác, nên dùng earth resistance tester chuẩn IEC 60270 hoặc thiết bị tương đương được chứng nhận.
Q5: Làm sao để bảo trì dây tiếp địa?
A: Kiểm tra các mối nối, độ căng dây, không để dây tiếp địa tiếp xúc trực tiếp với các vật liệu ăn mòn. Thay thế kẹp, bọc cách điện nếu có dấu hiệu hư hỏng.
8. Ứng dụng thực tiễn và lợi ích kinh tế
Giảm chi phí bảo trì: Khi hệ thống tiếp địa ổn định, các sự cố điện ngắn mạch giảm xuống 40‑60 %, tiết kiệm chi phí sửa chữa và thay thế thiết bị.
Nâng cao tuổi thọ đèn: Đèn LED, đèn sợi đốt được bảo vệ khỏi các hiện tượng điện áp bất thường, kéo dài tuổi thọ từ 30 000‑50 000 giờ lên đến 70 000 giờ.
An toàn lao động: Nhân viên bảo trì, người dân đi lại trong khu vực chiếu sáng giảm nguy cơ bị điện giật, giảm thiểu tai nạn lao động.
Tuân thủ pháp luật: Đáp ứng các quy định an toàn điện, tránh bị phạt hoặc đình công công trình.
“Tiếp địa đúng chuẩn là nền tảng của một hệ thống chiếu sáng bền vững”, nhận xét của Chuyên gia điện lực Nguyễn Văn Hùng, Trưởng phòng Kỹ thuật, panasonicvn.com.vn.
9. Kết luận
Việc tiếp địa cột đèn chiếu sáng không chỉ là một yêu cầu kỹ thuật mà còn là yếu tố then chốt bảo đảm an toàn, hiệu suất và tuổi thọ của hệ thống chiếu sáng công cộng. Bằng cách tuân thủ các tiêu chuẩn quốc gia, lựa chọn vật liệu phù hợp, thực hiện quy trình thi công chi tiết và kiểm tra điện trở định kỳ, các nhà quản lý dự án, kỹ sư điện và các đơn vị thi công có thể giảm thiểu đáng kể rủi ro điện giật, hỏng hóc thiết bị và chi phí bảo trì. Hãy luôn ghi nhớ rằng, an toàn bắt đầu từ một kết nối đất vững chắc.
Nếu bạn đang lên kế hoạch lắp đặt hoặc nâng cấp hệ thống chiếu sáng, đừng bỏ qua bước tiếp địa cột đèn chiếu sáng – đó là nền tảng cho một môi trường sáng rõ, an toàn và bền vững.
