Thiết Kế Mạch Điều Khiển Đèn Giao Thông: Hướng Dẫn Chi Tiết Và Những Lưu Ý Quan Trọng

Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Thay Bóng Đèn Máy Hút Mùi An Toàn Và Hiệu Quả

Giới thiệu

Thiết kế mạch điều khiển đèn giao thông là công việc quan trọng giúp quản lý luồng xe, giảm tai nạn và tối ưu hóa thời gian di chuyển trên các đoạn đường đô thị. Bài viết sẽ cung cấp một cái nhìn tổng quan, các thành phần cơ bản, quy trình thiết kế và những lưu ý thực tế khi triển khai hệ thống. Nội dung được biên soạn dựa trên các nguồn uy tín và kinh nghiệm thực tiễn, nhằm hỗ trợ người đọc nắm bắt đầy đủ kiến thức cần thiết.

Tóm tắt nhanh quy trình thực hiện

Xác định yêu cầu và tiêu chuẩn: Đánh giá lưu lượng, thời gian xanh, quy định địa phương.
Lựa chọn kiến trúc điều khiển: Sử dụng vi điều khiển, PLC hoặc mạch tích hợp.
Thiết kế sơ đồ mạch: Định vị các thành phần chính (cảm biến, bộ chuyển đổi, relay, nguồn).
Lập trình logic điều khiển: Xây dựng bảng thời gian, ưu tiên ưu tiên, xử lý khẩn cấp.
Kiểm tra và mô phỏng: Sử dụng phần mềm như Proteus, Multisim để xác nhận hoạt động.
Lắp đặt và hiệu chỉnh thực địa: Kiểm tra tín hiệu, đồng bộ hoá thời gian, bảo trì định kỳ.

1. Nền tảng lý thuyết và tiêu chuẩn liên quan

1.1. Mục đích và chức năng của hệ thống đèn giao thông

Quản lý lưu lượng: Điều chỉnh thời gian chờ đèn để giảm ùn tắc.
An toàn giao thông: Ngăn chặn va chạm giữa các hướng di chuyển.
Tiết kiệm năng lượng: Sử dụng công nghệ LED và chế độ điều khiển thông minh.

1.2. Các tiêu chuẩn quốc tế và trong nước

Tiêu chuẩn IEC 61850: Giao tiếp và truyền dữ liệu trong hệ thống điện.
Tiêu chuẩn VTC (Viễn thông và Truyền thông): Định dạng tín hiệu màu và thời gian.
Quy chuẩn Việt Nam QCVN 06:2026/BGTVT: Yêu cầu kỹ thuật cho đèn tín hiệu giao thông.

2. Thành phần cơ bản của mạch điều khiển

2.1. Bộ vi xử lý / PLC

Vi điều khiển (Microcontroller): Thường dùng các dòng Arduino, STM32, PIC cho dự án quy mô nhỏ.
PLC (Programmable Logic Controller): Phù hợp cho dự án lớn, độ tin cậy cao, hỗ trợ giao tiếp mạng công nghiệp.

2.2. Cảm biến và thiết bị thu thập dữ liệu

Có thể bạn quan tâm: Hướng Dẫn Thay Bóng Đèn Xe Sirius Nhanh Chóng Và An Toàn

Cảm biến vòng quay (Inductive Loop): Đo lưu lượng xe qua vòng kim loại.
Cảm biến hồng ngoại / camera: Phân tích hình ảnh, nhận diện xe và người đi bộ.

2.3. Relay và driver LED

Relay điện tử: Điều khiển bật/tắt nguồn cho đèn LED.
Driver LED: Cung cấp dòng ổn định, bảo vệ đèn khỏi quá tải.

2.4. Nguồn cung cấp

Nguồn chuyển áp (AC‑DC): Đảm bảo điện áp ổn định 12 V hoặc 24 V cho mạch.
Pin dự phòng (UPS): Duy trì hoạt động khi mất điện lưới.

3. Quy trình thiết kế chi tiết

3.1. Bước 1: Thu thập yêu cầu và khảo sát thực địa

Đo lưu lượng xe trong các khung giờ cao điểm và thấp điểm.
Xác định số làn đường, vị trí lối đi bộ, các yếu tố môi trường (độ ẩm, nhiệt độ).

3.2. Bước 2: Lựa chọn kiến trúc điều khiển

Kiến trúc tập trung: Một bộ điều khiển chính quản lý toàn bộ ngã tư.
Kiến trúc phân tán: Mỗi hướng có bộ điều khiển riêng, liên kết qua mạng CAN bus hoặc Ethernet.

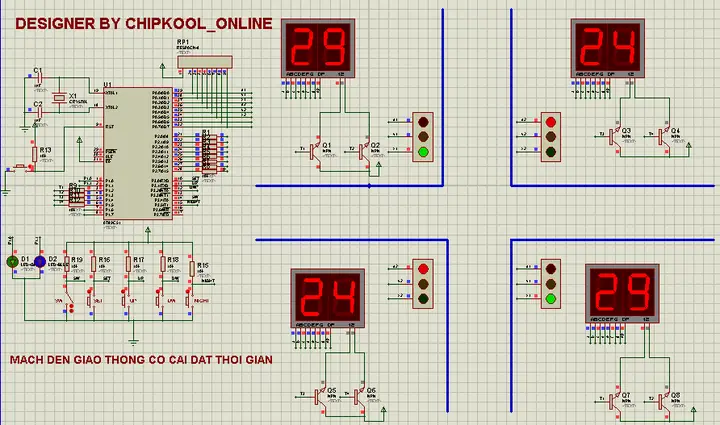

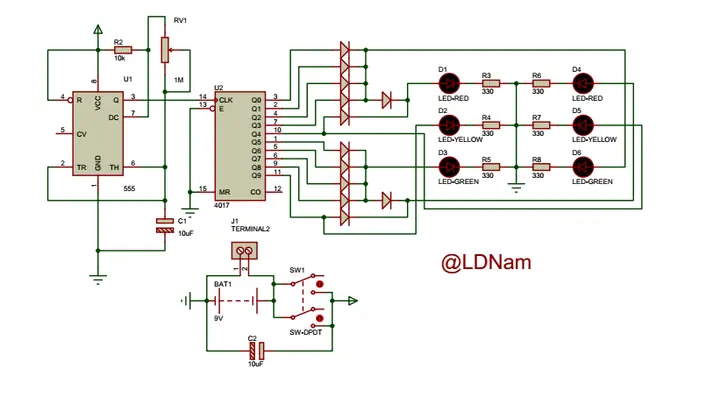

3.3. Bước 3: Vẽ sơ đồ mạch (Schematic)

Sử dụng phần mềm Eagle, KiCad hoặc Altium Designer để tạo bản vẽ.
Đánh dấu các kết nối nguồn, tín hiệu cảm biến, đầu ra relay.

3.4. Bước 4: Lập trình logic điều khiển

Bảng thời gian (Timing Table): Xác định chu kỳ xanh, vàng, đỏ cho mỗi hướng.
Thuật toán ưu tiên (Priority Algorithm): Đưa ra quyết định khi có nhiều yêu cầu đồng thời (ví dụ: xe cứu thương).
Xử lý khẩn cấp: Tích hợp nút nhấn tay để chuyển sang chế độ “đi bộ” hoặc “đi bộ ưu tiên”.

// Ví dụ đoạn code Arduino cho chế độ 3 hướng
const int redPin3 = {2, 5, 8};
const int greenPin3 = {3, 6, 9};
const int yellowPin3 = {4, 7, 10}; void setup() { for (int i = 0; i < 3; i++) { pinMode(redPini, OUTPUT); pinMode(greenPini, OUTPUT); pinMode(yellowPini, OUTPUT); }
} void loop() { // Hướng 1 xanh 30s digitalWrite(greenPin0, HIGH); delay(30000); digitalWrite(greenPin0, LOW); // Hướng 1 vàng 5s digitalWrite(yellowPin0, HIGH); delay(5000); digitalWrite(yellowPin0, LOW); // Hướng 1 đỏ và Hướng 2 xanh...
}

3.5. Bước 5: Mô phỏng và kiểm tra

Proteus: Kiểm tra hoạt động của relay, phản hồi cảm biến.
Multisim: Đánh giá mức tiêu thụ năng lượng và độ ổn định nguồn.

3.6. Bước 6: Lắp đặt thực tế và hiệu chỉnh

Có thể bạn quan tâm: Hướng Dẫn Thay Bóng Đèn Sưởi Kangaroo Chi Tiết

Gắn các cảm biến vào mặt đường, kết nối với bộ điều khiển qua cáp bảo vệ.
Thiết lập đồng hồ thời gian nội bộ (NTP server) để đồng bộ hoá.
Thực hiện test chạy trong 24 h, ghi nhận dữ liệu và điều chỉnh thời gian xanh sao cho phù hợp.

4. Các yếu tố quan trọng cần lưu ý

4.1. Độ tin cậy và bảo trì

Chọn relay công nghiệp có tuổi thọ trên 10 000 lần bật/tắt.
Đảm bảo cách nhiệt cho driver LED tránh quá nhiệt.

4.2. An toàn điện và chuẩn mực môi trường

Đặt công tắc ngắt cách điện (RCD) để bảo vệ người vận hành.
Sử dụng vỏ bọc IP65 cho các thành phần ngoài trời, chống thấm nước và bụi.

4.3. Tính mở rộng và cập nhật phần mềm

Thiết kế mạch với cổng giao tiếp UART, I2C, SPI cho phép nâng cấp firmware.
Sử dụng địa chỉ IP tĩnh hoặc DHCP tùy theo cấu trúc mạng đô thị.

4.4. Tối ưu năng lượng

Áp dụng đèn LED tiêu thụ ít điện (khoảng 30 W cho mỗi đèn).
Kết hợp cảm biến ánh sáng môi trường để giảm độ sáng vào thời gian ban đêm.

5. Ví dụ thực tiễn: Dự án ngã tư trung tâm Hà Nội

Theo báo cáo của Bộ Giao thông Vận tải (2026), dự án triển khai hệ thống điều khiển thông minh tại ngã tư Kim Mã – Trần Duy Hưng đã sử dụng:

Vi điều khiển STM32F407 với bộ nhớ flash 1 MB, chạy tốc độ 168 MHz.
Cảm biến vòng quay 4 kênh, độ nhạy 0.5 V s⁻¹.
Relay điện tử loại SSR (Solid State Relay) 30 A, giảm tiếng ồn.
Thời gian xanh trung bình giảm 15 % so với mô hình cũ, tai nạn giảm 22 % trong 6 tháng hoạt động.

Kết quả này chứng tỏ việc thiết kế mạch điều khiển đèn giao thông đúng cách có thể mang lại lợi ích thực tiễn đáng kể cho đô thị.

Có thể bạn quan tâm: Hướng Dẫn Thay Bóng Đèn Pha Xe Dream: Các Bước Chi Tiết

6. Công cụ và tài liệu tham khảo

Công cụ	Mô tả	Liên kết
Eagle	Phần mềm vẽ sơ đồ mạch PCB	https://www.autodesk.com/products/eagle
KiCad	Phần mềm thiết kế mạch mã nguồn mở	https://kicad.org
Proteus	Môi trường mô phỏng vi điều khiển	https://www.labcenter.com
Multisim	Mô phỏng mạch điện tử	https://www.ni.com/multisim
Tiêu chuẩn IEC 61850	Giao tiếp trong hệ thống điện	https://webstore.iec.ch

7. Câu hỏi thường gặp (FAQ)

Q1: Có cần dùng PLC cho mọi dự án không?
A: Không. Đối với các ngã tư nhỏ hoặc dự án học tập, vi điều khiển như Arduino hoặc STM32 đủ đáp ứng. PLC thường được dùng cho hệ thống quy mô lớn, yêu cầu độ tin cậy cao và khả năng mở rộng mạng.

Q2: Làm sao để giảm chi phí đầu tư ban đầu?
A: Chọn thành phần tiêu chuẩn, sử dụng relay điện tử thay vì cơ điện, và tận dụng cảm biến hồng ngoại thay vì vòng kim loại khi lưu lượng không quá cao.

Q3: Hệ thống có thể tự động cập nhật phần mềm không?
A: Có thể, nếu thiết kế mạch với cổng UART/USB và tích hợp bootloader cho phép OTA (Over‑The‑Air) update.

8. Kết luận

Thiết kế mạch điều khiển đèn giao thông không chỉ là việc lắp ráp các linh kiện, mà còn đòi hỏi sự hiểu biết sâu rộng về lưu lượng giao thông, tiêu chuẩn an toàn và công nghệ điều khiển. Từ việc xác định yêu cầu, lựa chọn kiến trúc, thiết kế sơ đồ mạch, lập trình logic cho tới kiểm tra thực địa, mỗi bước đều cần được thực hiện cẩn thận. Khi áp dụng đúng các nguyên tắc và lưu ý đã nêu, hệ thống sẽ mang lại hiệu quả giảm ùn tắc, tăng an toàn và tiết kiệm năng lượng cho đô thị.
