Giới thiệu
Thiết kế mạch đèn LED là một trong những kỹ năng cơ bản nhưng quan trọng trong lĩnh vực điện tử gia dụng và chiếu sáng hiện đại. Bài viết này sẽ cung cấp cho bạn những kiến thức nền tảng, các bước thực hiện và lưu ý kỹ thuật, giúp bạn tự tin thực hiện dự án chiếu sáng LED tại nhà hoặc trong các ứng dụng công nghiệp nhẹ.
Tóm tắt nhanh
Để thiết kế một mạch đèn LED hiệu quả, bạn cần: lựa chọn nguồn điện phù hợp, tính toán điện trở hạn dòng, xác định cấu trúc mạch (song song, nối tiếp hoặc hỗn hợp), sử dụng các linh kiện bảo vệ (diode, tụ điện) và kiểm tra thực tế bằng thiết bị đo. Khi tuân thủ các nguyên tắc này, mạch sẽ hoạt động ổn định, tuổi thọ LED kéo dài và giảm thiểu rủi ro hỏng hóc.
1. Các thành phần cơ bản của mạch đèn LED
1.1. LED (Light Emitting Diode)
LED là bán dẫn phát sáng khi có dòng điện chạy qua. Các thông số quan trọng gồm:
- Điện áp dẫn (Forward Voltage, Vf): thường từ 2 V đến 3,6 V tùy loại màu và công suất.
- Dòng điện định mức (Forward Current, If): thường 20 mA cho LED tiêu chuẩn, nhưng có thể lên tới 350 mA cho các loại công suất cao.
1.2. Điện trở hạn dòng (Current‑limiting resistor)
Đóng vai trò kiểm soát dòng điện qua LED, ngăn quá tải. Giá trị tính bằng công thức:
R = \frac{V_{source} – V_f}{I_f}
Trong đó (V_{source}) là điện áp nguồn, (V_f) là điện áp LED, (I_f) là dòng điện mong muốn.
1.3. Nguồn cung cấp (Power supply)
Có thể là pin, bộ nguồn AC‑DC hoặc nguồn DC ổn áp. Đảm bảo nguồn cung cấp điện áp ổn định và công suất đủ cho toàn bộ LED.
1.4. Linh kiện bảo vệ
- Diode ngược (Reverse diode): bảo vệ LED khỏi điện áp ngược khi nguồn có thể đảo cực.
- Tụ lọc (Capacitor): giảm nhiễu và ổn định điện áp, đặc biệt khi dùng nguồn AC‑DC.
2. Các cấu trúc mạch cơ bản
Có thể bạn quan tâm: Thiết Bị Đèn Thông Minh: Tổng Quan, Công Nghệ Và Lợi Ích Cho Ngôi Nhà Hiện Đại
2.1. Mạch nối tiếp (Series)
Các LED được kết nối đầu‑cuối nhau, cùng chia sẻ một dòng điện. Ưu điểm: giảm số lượng điện trở, tiết kiệm chi phí. Nhược điểm: nếu một LED hỏng, toàn bộ chuỗi sẽ tắt và tổng điện áp cần phải lớn hơn tổng (V_f) của các LED.
2.2. Mạch song song (Parallel)
Mỗi LED (hoặc nhóm LED) có riêng một điện trở hạn dòng và được nối trực tiếp vào nguồn. Ưu điểm: độ ổn định cao, một LED hỏng không ảnh hưởng đến các LED còn lại. Nhược điểm: cần nhiều điện trở hơn, tiêu thụ điện năng cao hơn.
2.3. Mạch hỗn hợp (Series‑Parallel)
Kết hợp cả hai cách trên, thường dùng cho dải LED dài hoặc dải LED RGB, giúp cân bằng điện áp và dòng điện, tối ưu chi phí linh kiện.
3. Bước thực hiện thiết kế mạch đèn LED
Bước 1: Xác định yêu cầu dự án
- Mục đích chiếu sáng: nội thất, ngoại thất, trang trí, hay tín hiệu.
- Số lượng LED: tính tổng công suất và điện áp cần thiết.
- Nguồn điện: 5 V, 12 V, 24 V hoặc nguồn AC 220 V.
Bước 2: Lập bảng tính điện áp và dòng điện
| Thành phần | Giá trị mẫu | Công thức |
|---|---|---|
| Điện áp nguồn (Vsource) | 12 V | – |
| Điện áp LED (Vf) | 3,2 V (LED trắng) | – |
| Dòng LED mong muốn (If) | 20 mA | – |
| Điện trở (R) | ((12‑3,2)/0,02 ≈ 440 Ω) | R = (Vsource‑Vf)/If |
Bước 3: Chọn linh kiện
Có thể bạn quan tâm: Thi Làm Đèn Ông Sao: Hướng Dẫn Chi Tiết Từng Bước Cho Người Mới Bắt Đầu
- LED: chọn màu, công suất và độ sáng phù hợp.
- Điện trở: sử dụng giá trị tiêu chuẩn gần nhất (470 Ω) để tăng độ an toàn.
- Nguồn: bộ nguồn DC 12 V, công suất ít nhất 2 W cho 10 LED.
Bước 4: Vẽ sơ đồ mạch
Sử dụng phần mềm như KiCad, Fritzing hoặc vẽ tay, chú ý:
- Đánh dấu cực dương (anode) và cực âm (cathode) của LED.
- Đặt điện trở ngay trước LED (theo chiều dòng).

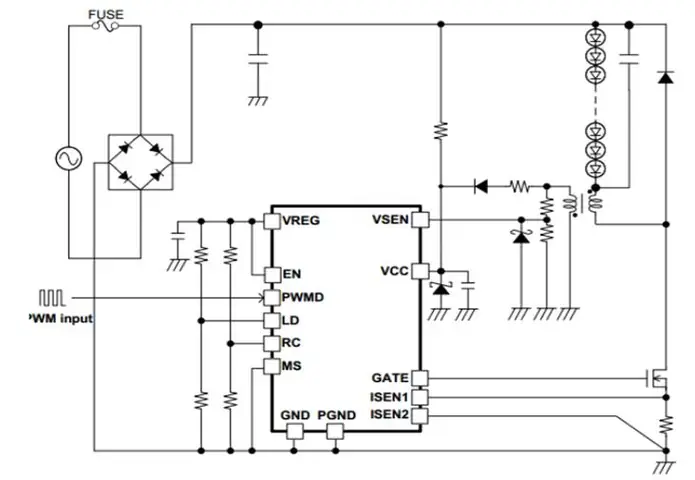

- Nếu dùng nguồn AC, thêm diode cầu và tụ lọc 100 µF 25 V.

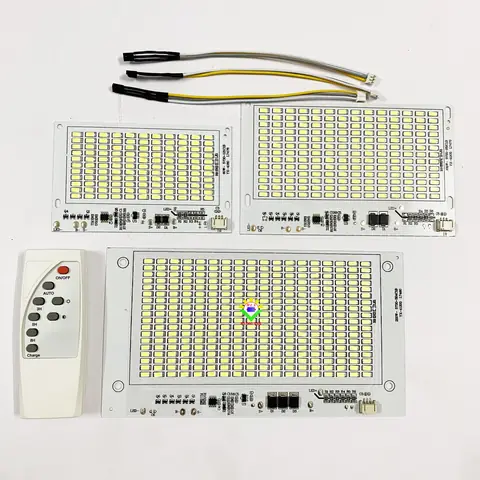

Bước 5: Lắp ráp trên breadboard hoặc PCB
- Kiểm tra các kết nối bằng đồng hồ vạn năng.
- Đảm bảo không có đoạn dẫn ngắn mạch (short).
Bước 6: Kiểm tra và hiệu chỉnh
- Nối nguồn, quan sát độ sáng và nhiệt độ LED.
- Nếu LED quá nóng, tăng giá trị điện trở hoặc giảm nguồn điện.
Bước 7: Hoàn thiện và bảo vệ
- Hàn các linh kiện lên PCB, phủ lớp bảo vệ (silicone hoặc epoxy) nếu dùng ngoài trời.
- Kiểm tra lại toàn bộ mạch trước khi đưa vào sử dụng lâu dài.
4. Những lưu ý kỹ thuật quan trọng
- Giới hạn nhiệt độ: LED hoạt động tốt trong khoảng 25‑85 °C. Nhiệt độ quá cao làm giảm tuổi thọ đáng kể.
- Hiệu suất năng lượng: LED có hiệu suất chiếu sáng cao (≥ 80 lm/W). Tuy nhiên, nếu dùng nguồn không ổn định, hiệu suất thực tế sẽ giảm.
- Bảo vệ ngược cực: Khi nguồn có khả năng đảo cực, luôn đặt diode ngược trước LED.
- Độ bền linh kiện: Chọn điện trở có công suất tối thiểu 0,25 W cho dòng 20 mA, hoặc 0,5 W cho dòng lớn hơn.
5. Ứng dụng thực tiễn của mạch đèn LED
5.1. Chiếu sáng nội thất
Sử dụng dải LED 12 V, nối song song mỗi đoạn 3 LED + 1 điện trở 470 Ω. Đảm bảo ánh sáng đồng đều và dễ dàng thay thế.
5.2. Đèn báo hiệu
Mạch nối tiếp 5 LED đỏ, nguồn 9 V, điện trở 300 Ω. Đèn nhấp nháy có thể thêm transistor và bộ dao động RC.
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Thi Công Đèn Trần Thạch Cao Từ A‑z
5.3. Đèn trang trí ngoài trời
Kết hợp mạch hỗn hợp, bảo vệ bằng lớp silicone chống ẩm, nguồn 24 V DC có bộ ổn áp.
6. Lợi ích của việc tự thiết kế mạch đèn LED
- Tiết kiệm chi phí: So với mua đèn hoàn thiện, tự lắp ráp giảm giá thành đáng kể.
- Tùy chỉnh linh hoạt: Thay đổi màu, độ sáng, hoặc tạo hiệu ứng nhấp nháy theo nhu cầu.
- Hiểu biết sâu hơn về điện tử: Kỹ năng này hỗ trợ trong các dự án khác như Arduino, Raspberry Pi.
7. Tham khảo nguồn tài liệu và công cụ hỗ trợ
- Sách: “Electronic Devices and Circuit Theory” của Robert L. Boylestad – chương về diode và LED.
- Trang web: panasonicvn.com.vn cung cấp các linh kiện điện tử chất lượng và hướng dẫn kỹ thuật chi tiết.
- Công cụ tính toán: Ứng dụng “LED Calculator” (trực tuyến) giúp nhanh chóng xác định giá trị điện trở và công suất.
8. Câu hỏi thường gặp (FAQ)
Q1: Có cần dùng tụ lọc khi nguồn là pin?
A: Khi nguồn là pin ổn định (ví dụ 9 V), tụ lọc không bắt buộc, nhưng nếu nguồn có biến động (như pin sạc) thì nên dùng tụ 100 µF để giảm nhiễu.
Q2: LED xanh có điện áp dẫn cao hơn LED đỏ?
A: Đúng. LED xanh thường có Vf khoảng 3,2‑3,6 V, trong khi LED đỏ thường chỉ 1,8‑2,2 V. Cần tính lại điện trở cho từng màu.
Q3: Có thể dùng MOSFET để điều khiển nhiều LED?
A: Có. Khi số lượng LED lớn, dùng MOSFET giúp giảm tổn thất và cho phép điều khiển bằng PWM để thay đổi độ sáng.
9. Kết luận
Thiết kế mạch đèn LED không chỉ là việc lựa chọn linh kiện mà còn đòi hỏi hiểu biết về nguyên tắc điện, khả năng tính toán và kiểm tra thực tế. Khi áp dụng đúng quy trình từ xác định yêu cầu, tính toán điện trở, lựa chọn cấu trúc mạch cho đến kiểm tra và bảo vệ, bạn sẽ có được một hệ thống chiếu sáng ổn định, hiệu quả và bền bỉ. Hy vọng bài viết đã cung cấp đủ kiến thức để bạn tự tin thực hiện các dự án LED của mình.
