Giới thiệu
Trong thời đại đô thị hiện đại, việc thiết kế và mô phỏng mạch điều khiển đèn giao thông là một bước quan trọng để kiểm tra tính ổn định và hiệu quả trước khi triển khai thực tế. Bài viết này sẽ cung cấp thiết kế mạch đèn giao thông bằng Proteus một cách chi tiết, từ khái niệm cơ bản, lựa chọn linh kiện, đến các bước mô phỏng và kiểm tra kết quả. Bạn sẽ nắm được quy trình thực hiện, các lưu ý kỹ thuật, và cách tối ưu hoá mô hình để đáp ứng yêu cầu thực tế.
Có thể bạn quan tâm: Thiết Bị Đèn Chiếu Sáng: Tổng Quan, Công Nghệ Và Lựa Chọn Thông Minh
Tóm tắt nhanh quy trình thực hiện
- Xác định yêu cầu chức năng: số tín hiệu màu, thời gian chu kỳ, cảm biến giao thông (nếu có).
- Lựa chọn linh kiện: vi điều khiển (ATmega328, PIC16F877…), IC đếm thời gian (555), relay, LED màu.
- Lập sơ đồ nguyên lý: vẽ các kết nối điện trong Proteus, đặt các thành phần vào thư viện.
- Lập trình vi điều khiển: viết code (C/C++) để điều khiển LED theo chu kỳ mong muốn.
- Mô phỏng và kiểm tra: chạy mô phỏng, quan sát hoạt động của đèn, điều chỉnh thời gian và logic nếu cần.
- Lưu và xuất bản: lưu file dự án, tạo báo cáo mô phỏng và chuẩn bị cho việc lắp đặt thực tế.
1. Tổng quan về thiết kế mạch đèn giao thông
Đèn giao thông là hệ thống điều khiển luồng xe và người đi bộ tại các giao lộ. Mạch điều khiển phải đáp ứng các tiêu chuẩn an toàn, độ tin cậy cao và khả năng mở rộng (thêm cảm biến, đồng bộ nhiều đoạn). Khi sử dụng Proteus, người thiết kế có thể mô phỏng toàn bộ hệ thống điện tử, bao gồm vi điều khiển, cảm biến và relay, mà không cần lắp ráp phần cứng thực tế.
2. Lựa chọn linh kiện và công cụ hỗ trợ
Có thể bạn quan tâm: Thiết Kế Cột Đèn Đường: Hướng Dẫn Chi Tiết Và Những Yếu Tố Cần Cân Nhắc

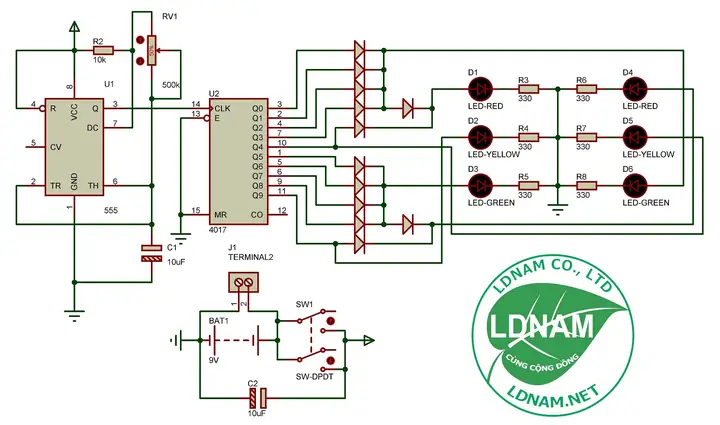

| Linh kiện | Vai trò | Lưu ý khi chọn |
|---|---|---|
| Vi điều khiển (ATmega328, PIC16F877) | Xử lý logic, điều khiển thời gian | Đảm bảo có thư viện trong Proteus, hỗ trợ lập trình C. |
| IC 555 | Tạo xung nhịp cơ bản | Dùng khi muốn một giải pháp không vi điều khiển. |
| Relay | Điều khiển tải công suất lớn (đèn LED công suất) | Chọn relay 5V hoặc 12V tùy nguồn. |
| LED RGB | Mô phỏng màu đỏ, vàng, xanh | Kết nối qua resistor để bảo vệ. |
| Công tắc cảm biến (IR, radar) | Phát hiện xe, điều chỉnh chu kỳ | Tùy vào mức độ thông minh mong muốn. |
| Nguồn cấp | Cung cấp điện ổn định | Sử dụng nguồn 5V ổn định cho vi điều khiển. |
Proteus cung cấp thư viện đầy đủ các linh kiện trên, cho phép kéo thả và cấu hình nhanh chóng.

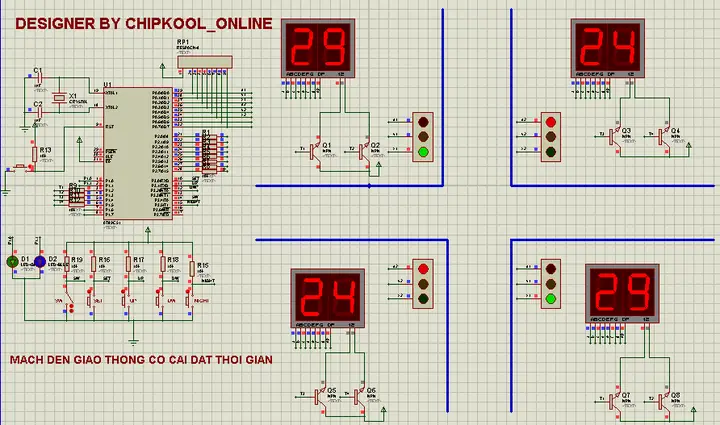

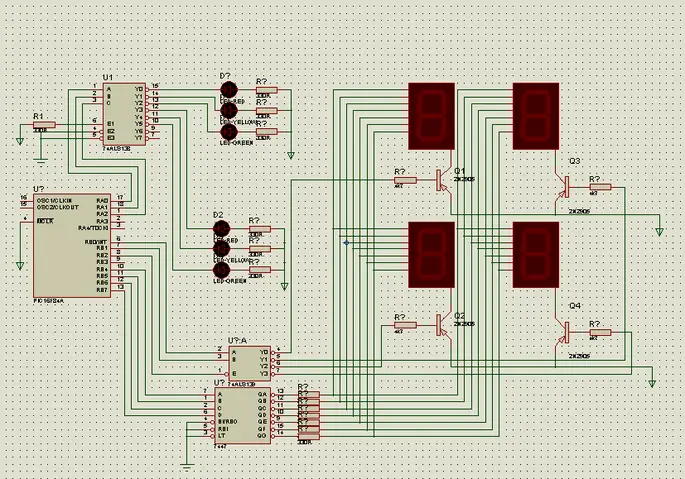

3. Xây dựng sơ đồ nguyên lý trong Proteus
- Mở Proteus → New Project → Đặt tên dự án (ví dụ:
TrafficLight). - Thêm vi điều khiển: Tìm
ATmega328trong Library, kéo vào workspace. - Kết nối LED: Thêm ba LED (Red, Yellow, Green), mỗi LED nối với một chân I/O của vi điều khiển qua resistor 220Ω.
- Thêm relay (nếu dùng): Kết nối Relay IN với một chân I/O, nguồn cấp cho relay qua diode bảo vệ.
- Thêm cảm biến (tùy chọn): Đặt IR sensor, kết nối đầu ra vào một chân Input.
- Cấu hình nguồn: Thêm nguồn 5V và GND, nối đúng các chân VCC và GND của vi điều khiển.
- Kiểm tra lỗi kết nối: Sử dụng công cụ Check của Proteus để đảm bảo không có dây ngắn hoặc lỗi thiếu nối.
4. Lập trình vi điều khiển
4.1. Định nghĩa thời gian chu kỳ
#define RED_TIME 5000 // 5 giây
#define YELLOW_TIME 2000 // 2 giây
#define GREEN_TIME 5000 // 5 giây
4.2. Hàm thiết lập chân I/O
Có thể bạn quan tâm: Thiết Kế Bóng Đèn Trong Nhà: Hướng Dẫn Chi Tiết Và Các Lưu Ý Quan Trọng
void setup() { pinMode(2, OUTPUT); // Red LED pinMode(3, OUTPUT); // Yellow LED pinMode(4, OUTPUT); // Green LED
}
4.3. Vòng lặp chính
void loop() { digitalWrite(2, HIGH); // Đèn đỏ bật delay(RED_TIME); digitalWrite(2, LOW); digitalWrite(3, HIGH); // Đèn vàng bật delay(YELLOW_TIME); digitalWrite(3, LOW); digitalWrite(4, HIGH); // Đèn xanh bật delay(GREEN_TIME); digitalWrite(4, LOW);
}
Lưu ý: Nếu có cảm biến, cần thêm điều kiện if (sensorDetected) { … } để giảm thời gian màu đỏ khi không có xe.
4.4. Biên dịch và tải lên Proteus
- Sử dụng AVR-GCC hoặc MPLAB X IDE để biên dịch mã nguồn thành file
.hex. - Trong Proteus, nhấp đúp vào vi điều khiển, chọn tab Program File và tải file
.hexvừa tạo.
5. Kiểm tra và tối ưu mô phỏng
Có thể bạn quan tâm: Thiết Bị Đèn Trang Trí: Hướng Dẫn Chọn Mua Và Cách Sử Dụng Hiệu Quả
- Chạy mô phỏng (
Playbutton). Quan sát LED thay đổi màu theo chu kỳ đã lập trình. - Kiểm tra cảm biến: Khi mô phỏng cảm biến IR, nhấn chuột vào cảm biến để mô phỏng phát hiện xe, sau đó quan sát thay đổi thời gian (ví dụ giảm thời gian đèn đỏ).
- Điều chỉnh thời gian: Thay đổi giá trị
RED_TIME,YELLOW_TIME,GREEN_TIMEtrong mã nguồn, biên dịch lại và tải lên để kiểm tra hiệu quả. - Kiểm tra lỗi: Nếu LED không bật, kiểm tra lại kết nối resistor, chân I/O và file
.hexđã đúng chưa.
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc mô phỏng các mạch điện tử trong môi trường ảo giúp giảm thiểu rủi ro lỗi phần cứng và tiết kiệm chi phí đầu tư ban đầu.
6. Các lưu ý khi triển khai thực tế
- Bảo vệ vi điều khiển: Dùng diode bảo vệ và capacitor lọc nguồn để tránh nhiễu.
- Độ bền relay: Chọn relay chịu được dòng tải của đèn LED hoặc đèn halogen thực tế.
- Tiêu chuẩn an toàn: Đảm bảo các dây nối được cách điện, tuân thủ chuẩn IEC 60669 cho đèn giao thông.
- Mở rộng: Có thể tích hợp module GSM để giám sát từ xa, hoặc PLC cho các hệ thống giao thông phức tạp hơn.
7. Tổng kết
Việc thiết kế mạch đèn giao thông bằng Proteus không chỉ giúp các kỹ sư và sinh viên hiểu rõ cách hoạt động của hệ thống điều khiển giao thông, mà còn cung cấp một môi trường an toàn để thử nghiệm các thuật toán điều khiển thông minh. Bằng cách lựa chọn linh kiện phù hợp, lập sơ đồ nguyên lý chi tiết, viết chương trình điều khiển logic và kiểm tra mô phỏng, bạn có thể nhanh chóng đưa ra một giải pháp khả thi, sẵn sàng cho việc triển khai thực tế. Hãy áp dụng các bước trên, tùy chỉnh thời gian và chức năng cảm biến để phù hợp với nhu cầu cụ thể của từng khu vực.
