Giới thiệu nhanh

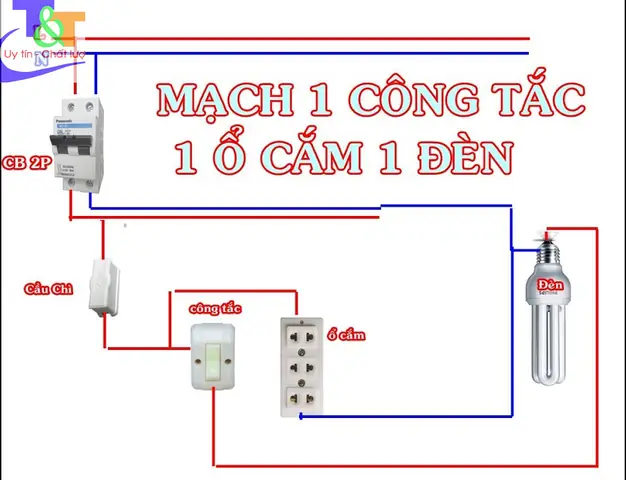

Sơ đồ mạch điện 1 công tắc 1 bóng đèn là một trong những cấu trúc cơ bản nhất trong điện gia dụng, giúp người mới bắt đầu hiểu cách kết nối nguồn, công tắc và tải sáng. Bài viết này sẽ cung cấp toàn bộ kiến thức cần thiết, từ nguyên lý hoạt động, cách vẽ sơ đồ, đến các lưu ý an toàn khi lắp đặt thực tế.
Tóm tắt quy trình thực hiện
- Xác định nguồn điện (230V AC) và chuẩn bị dây dẫn.
- Vẽ sơ đồ ký hiệu chuẩn: nguồn, công tắc, bóng đèn và các dây nối.
- Kết nối dây pha (L) từ nguồn vào một đầu công tắc.
- Dây từ công tắc (đầu còn lại) nối tới một đầu bóng đèn.
- Dây trung tính (N) nối trực tiếp từ nguồn vào đầu còn lại của bóng đèn.
- Kiểm tra kết nối, đo điện áp, sau đó bật công tắc để kiểm tra hoạt động.
1. Nguyên lý hoạt động của mạch đơn giản
1.1. Thành phần cơ bản
- Nguồn điện: Thông thường là 230V, 50Hz tại Việt Nam.
- Công tắc: Thiết bị mở/đóng mạch, ngắt dòng điện khi tắt.
- Bóng đèn: Tải điện, chuyển đổi điện năng thành ánh sáng.
1.2. Cách dòng điện chảy
Có thể bạn quan tâm: Sài Gòn Bao Nhiêu Đèn Đỏ Phạm Hồng Phước? – Giải Đáp Chi Tiết
Khi công tắc ở trạng thái “ON”, dòng điện từ pha (L) đi qua công tắc, tiếp tục tới bóng đèn, sau đó qua dây trung tính (N về lại nguồn, hoàn thành vòng khép kín). Khi công tắc “OFF”, mạch bị ngắt và bóng đèn không nhận điện, do đó không sáng.
2. Ký hiệu chuẩn trong sơ đồ mạch điện
| Ký hiệu | Ý nghĩa |
|---|---|
| L | Dây pha (Live) – màu đỏ hoặc nâu |
| N | Dây trung tính – màu xanh |
| ⏚ | Đầu đất – màu xanh lá (không dùng trong mạch 1 công tắc 1 bóng) |
| — | — |
| ☀ | Bóng đèn (Lamp) |
3. Cách vẽ sơ đồ mạch 1 công tắc 1 bóng đèn
3.1. Bước chuẩn bị
- Sử dụng giấy kẻ hoặc phần mềm vẽ điện (ví dụ: AutoCAD Electrical, EPLAN).
- Đảm bảo các ký hiệu được đặt đúng vị trí và có độ dày đường nét phù hợp để phân biệt dây pha, trung tính.
3.2. Thực hiện vẽ
- Vẽ nguồn: Đặt một nguồn điện ở góc trên bên trái, ký hiệu “L” và “N”.
- Vẽ công tắc: Đặt công tắc ở vị trí thuận tiện (thường gần cửa ra vào). Ký hiệu bằng một hình chữ nhật có một đường chéo thể hiện vị trí “ON/OFF”.
- Vẽ bóng đèn: Đặt bóng đèn ở vị trí cần chiếu sáng (ví dụ: trần phòng).
- Nối dây:
- Dây L nối từ nguồn đến một đầu công tắc.
- Dây L (đầu ra công tắc) nối tới một đầu bóng đèn.
- Dây N nối trực tiếp từ nguồn tới đầu còn lại của bóng đèn.
3.3. Kiểm tra lại sơ đồ
Có thể bạn quan tâm: Hướng Dẫn Chi Tiết Cách Rửa Đèn Pha Ô Tô Để Duy Trì Ánh Sáng Tối Ưu Và An Toàn Khi Lái Xe
- Đảm bảo không có dây chéo lộn ngược.
- Kiểm tra ký hiệu “L” và “N” đúng vị trí.
- Xác nhận công tắc có ký hiệu “ON/OFF” rõ ràng.
4. Lắp đặt thực tế: Hướng dẫn chi tiết
4.1. Dụng cụ cần chuẩn bị
- Dụng cụ cắt, bóc dây (cutter, stripper).
- Đầu nối dây (công tắc, ổ cắm, phụ kiện nối).
- Đèn hồng ngoại (multimeter) để đo điện áp.
- Vít, mũi khoan (nếu cần lắp ổ cắm vào tường).
4.2. Các bước lắp đặt
- Cắt nguồn điện: Tắt nguồn từ bảng điện để đảm bảo an toàn.
- Bóc và cắt dây: Độ dài dây pha và trung tính đủ để tới vị trí công tắc và bóng đèn.
- Kết nối công tắc:
- Dây pha (L) nối vào đầu vào công tắc.
- Đầu ra công tắc nối tới một đầu bóng đèn.
- Kết nối bóng đèn:
- Đầu còn lại của bóng đèn nối vào dây trung tính (N).
- Kiểm tra lại: Dùng đồng hồ đo điện áp để xác nhận không có rò rỉ.
- Bật nguồn và kiểm tra: Khi công tắc được bật, bóng đèn phải sáng đều.
4.3. Lưu ý an toàn
- Luôn luôn đảm bảo nguồn đã tắt trước khi thực hiện bất kỳ thao tác nào.
- Sử dụng dây có cách điện đạt chuẩn IEC hoặc VDE.
- Kiểm tra độ bám của các đầu nối, tránh lỏng gây chập điện.
- Nếu không chắc chắn, tham khảo ý kiến của kỹ thuật viên điện chuyên nghiệp.
5. Các lỗi thường gặp và cách khắc phục
Có thể bạn quan tâm: Quy Định Bật Đèn Pha Ô Tô: Những Điều Cần Biết Để Lái Xe An Toàn Và Hợp Pháp
| Lỗi | Nguyên nhân | Cách khắc phục |
|---|---|---|
| Bóng đèn không sáng khi công tắc bật | Dây pha chưa nối đúng hoặc công tắc hỏng | Kiểm tra lại kết nối dây pha, thay công tắc nếu cần |
| Đèn nhấp nháy | Nối dây trung tính không chắc hoặc tiếp xúc không tốt | Đảm bảo đầu nối N được siết chặt |
| Nhiệt độ công tắc tăng | Công tắc chịu tải quá lớn | Sử dụng công tắc có công suất phù hợp (≥ 10A) |
| Cảm giác rò điện | Đất không được kết nối hoặc dây bị hở | Kiểm tra tiếp đất, thay dây hỏng |
6. So sánh các loại công tắc thường dùng
| Loại công tắc | Điện áp/ dòng điện tối đa | Đặc điểm | Ưu điểm | Nhược điểm |
|---|---|---|---|---|
| Công tắc đơn (SPST) | 250V / 10A | Mở/đóng một đường dây | Đơn giản, giá rẻ | Không hỗ trợ điều khiển từ xa |
| Công tắc dimmer | 250V / 10A | Điều chỉnh độ sáng | Tiết kiệm năng lượng | Yêu cầu bóng đèn tương thích |
| Công tắc cảm ứng | 250V / 6A | Điều khiển không chạm | Tiện lợi, hiện đại | Giá cao, cần nguồn phụ trợ |
7. Ứng dụng thực tiễn trong gia đình
- Chiếu sáng phòng khách: Đặt công tắc gần cửa ra vào để dễ dàng bật/tắt.
- Chiếu sáng hành lang: Lắp công tắc ở cả hai đầu hành lang (điện tử 2‑way) để tiện di chuyển.
- Chiếu sáng ngoài trời: Kết hợp công tắc cảm biến ánh sáng để tự động bật khi trời tối.
8. Tham khảo nguồn tin cậy
- Tiêu chuẩn IEC 60445 về ký hiệu điện trong sơ đồ.
- Hướng dẫn lắp đặt điện dân dụng của Bộ Công Thương (2026).
- Báo cáo an toàn điện của Tập đoàn Panasonic (2026) – đề cập tới việc sử dụng công tắc chất lượng cao để giảm nguy cơ chập điện.
Kết luận
Việc nắm vững sơ đồ mạch điện 1 công tắc 1 bóng đèn không chỉ giúp bạn tự tin thực hiện các công việc lắp đặt cơ bản trong gia đình, mà còn nâng cao nhận thức về an toàn điện. Từ việc vẽ sơ đồ chuẩn, lựa chọn công tắc phù hợp, đến thực hiện lắp đặt và kiểm tra, mỗi bước đều đóng vai trò quan trọng trong việc đảm bảo hệ thống chiếu sáng hoạt động ổn định và an toàn. Khi cần thêm thông tin hoặc hỗ trợ kỹ thuật, bạn luôn có thể tham khảo panasonicvn.com.vn để nhận được những hướng dẫn chi tiết và cập nhật nhất.
