Giới thiệu nhanh về sơ đồ mạch ampli đèn
Sơ đồ mạch ampli đèn là bản vẽ điện tử mô tả cách kết nối các thành phần trong một mạch khuếch đại âm thanh sử dụng ống điện (đèn). Bản đồ này giúp người dùng hiểu nguyên lý hoạt động, lắp đặt và sửa chữa một cách an toàn, đồng thời tối ưu hoá chất lượng âm thanh. Trong bài viết này, chúng ta sẽ khám phá chi tiết cấu tạo, các thành phần chủ yếu, cách đọc bản vẽ và một số lưu ý thực hành quan trọng.
Tổng quan nhanh về sơ đồ mạch ampli đèn
Sơ đồ mạch ampli đèn thường bao gồm nguồn cấp điện, mạch đầu vào (pre‑ampli), mạch khuếch đại (power‑ampli) và mạch tải (speaker). Các ống điện phổ biến như 12AX7 (tiền khuếch đại) và EL34, 6L6 (khuếch đại công suất) được đặt theo cấu trúc “cathode‑bias” hoặc “grid‑bias”. Các linh kiện phụ trợ như tụ điện coupling, điện trở load, và biến trở tone control tạo nên âm màu đặc trưng của ampli đèn. Việc nắm vững cách đọc các ký hiệu (đường thẳng cho dây dẫn, tam giác cho transistor, hình tròn có “λ” cho ống điện) sẽ giúp bạn tự tin trong việc lắp ráp hoặc bảo trì.
Các thành phần chính trong sơ đồ mạch ampli đèn
1. Nguồn cấp điện (Power Supply)
- Transformer (Biến áp): Chuyển đổi điện áp lưới (220‑240 V) sang các mức điện áp thấp hơn (ví dụ 300 V cho pha cao và 6.3 V cho pha thấp).
- Rectifier (Công tắc): Thường là ống rectifier (5Y3) hoặc diode hiện đại, chuyển đổi điện xoay chiều thành điện một chiều.
- Filter Capacitors (Tụ lọc): Lọc sóng gợn, cung cấp điện áp ổn định cho các tầng khuếch đại.
2. Mạch tiền khuếch đại (Pre‑ampli)
- Ống 12AX7 ( hoặc 12AT7): Đảm nhận vai trò khuếch đại tín hiệu đầu vào, tạo độ lợi cao và độ nhiễu thấp.
- Grid‑stop resistor: Giảm nhiễu và bảo vệ ống điện khỏi các xung điện cao.
- Coupling Capacitor: Ngăn chặn DC truyền tới các tầng sau, đồng thời duy trì tín hiệu AC.
3. Mạch khuếch đại công suất (Power‑ampli)
- Ống công suất (EL34, 6L6, KT88…): Tăng cường công suất tín hiệu để đưa tới loa.
- Cathode‑bias hoặc Grid‑bias: Điều chỉnh điểm làm việc của ống để đạt hiệu suất tối ưu và giảm biến dạng.
- Load resistor và speaker transformer: Chuyển đổi công suất cao sang mức phù hợp cho loa.
4. Mạch điều chỉnh âm (Tone Control)
Có thể bạn quan tâm: Súng Đồ Chơi Có Đèn: Tổng Quan, Lựa Chọn Và Hướng Dẫn An Toàn Cho Người Tiêu Dùng
- Bass, Mid, Treble potentiometers: Thay đổi tần số cắt để tạo “tone stack”.
- Capacitive coupling: Định hình độ dốc tần số cho từng dải âm.
5. Các linh kiện phụ trợ
- Diode, Zener: Bảo vệ mạch khỏi quá áp.
- Fuses (Cầu chì): An toàn cho toàn bộ hệ thống.
Cách đọc và hiểu sơ đồ mạch ampli đèn
- Xác định nguồn điện: Bắt đầu từ phía trái hoặc trên cùng của bản vẽ, tìm biểu tượng transformer và các đường dẫn tới rectifier.
- Theo dõi đường dẫn tín hiệu: Từ đầu vào (jack) qua các coupling capacitor, tới ống tiền khuếch đại, sau đó tới các stage khuếch đại công suất.
- Nhận diện ký hiệu ống điện: Hình tròn có ký hiệu “λ” hoặc “V” kèm số model (12AX7, EL34). Các chân của ống được đánh số: Cathode (C), Grid (G), Plate (P).
- Kiểm tra các điện trở và tụ điện: Các giá trị thường được ghi kèm (ví dụ 1 kΩ, 0.047 µF). Đảm bảo chúng được đặt đúng vị trí theo sơ đồ.
- Tìm các mối nối đất (ground): Thông thường là đường thẳng hoặc ký hiệu chấm “⏚”. Đất chung cho toàn bộ mạch giúp giảm tiếng ồn.
Hướng dẫn lắp ráp sơ đồ mạch ampli đèn cơ bản
Bước 1: Chuẩn bị công cụ và linh kiện
- Bảng mạch (chassis) bằng kim loại hoặc gỗ
- Kìm, dao cắt, tuốc nơ vặn, hàn
- Ống điện (đèn) đã kiểm tra độ bão hòa
- Tụ điện, điện trở, biến trở, transformer, speaker transformer

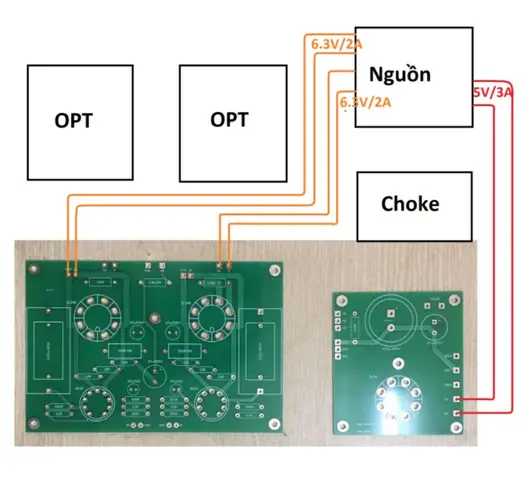

Bước 2: Lắp đặt nguồn cấp điện
- Gắn transformer vào vị trí dự định, nối các dây cao áp (HV) và low‑voltage (LV) tới rectifier.
- Gắn tụ lọc ngay sau rectifier, chú ý chiều dây (dấu “+” và “–”).
Bước 3: Xây dựng mạch tiền khuế đại
- Gắn ống 12AX7 vào socket, nối chân Grid qua grid‑stop resistor tới nguồn bias.
- Đặt coupling capacitor giữa grid và plate của tầng trước.

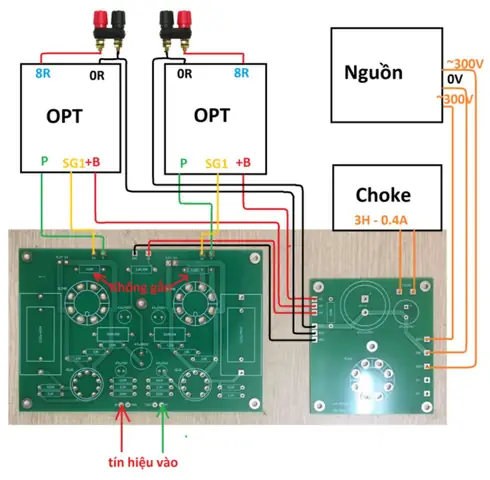

Bước 4: Lắp mạch khuếch đại công suất
- Gắn ống công suất (EL34…) vào socket, nối plate tới speaker transformer qua load resistor.
- Thiết lập bias (cathode‑bias thường dùng một điện trở lớn tới đất).
Bước 5: Thiết lập tone control
Có thể bạn quan tâm: Sáp Đèn Cây Có Độc Không? Giải Đáp Đầy Đủ Cho Người Dùng
- Gắn potentiometer cho bass, mid, treble theo sơ đồ, kết nối các tụ điện tương ứng.
Bước 6: Kiểm tra và thử nghiệm
- Kiểm tra nối đất (ground) toàn bộ, đảm bảo không có ngắn mạch.
- Sử dụng multimeter đo điện áp HV (khoảng 300‑400 V) và LV (6.3 V).
- Khi mọi thứ ổn, bật nguồn và kiểm tra âm thanh qua loa.
Lưu ý: Khi làm việc với điện áp cao, luôn mang găng tay cách điện và đảm bảo môi trường khô ráo.
Một số lưu ý an toàn và bảo trì
- Kiểm tra độ bão hòa của ống điện: Độ bão hòa giảm sẽ gây mất âm sắc và tăng tiếng ồn.
- Thay thế tụ điện lọc định kỳ: Tụ electrolytic có thể mất khả năng lọc, gây nhiễu.
- Kiểm tra nhiệt độ của ống công suất: Nếu quá nóng (> 200 °C), cân nhắc giảm bias hoặc cải thiện tản nhiệt.
- Đảm bảo thông gió tốt cho vỏ ampli: Đặt ampli ở nơi thoáng mát, tránh tiếp xúc trực tiếp với nguồn nhiệt.
So sánh các loại ống điện phổ biến trong ampli đèn
| Loại ống | Đặc điểm | Điện áp Plate (V) | Độ bão hòa | Ứng dụng thường gặp |
|---|---|---|---|---|
| 12AX7 | Độ lợi cao (≈100), tiếng ồn thấp | 250‑300 | Cao | Tiền khuế đại, chấn chỉnh tone |
| 12AT7 | Độ lợi trung, tốc độ đáp ứng nhanh | 250‑300 | Trung | Pre‑amp, driver cho ống công suất |
| EL34 | Độ mạnh công suất cao, âm màu “British” | 400‑450 | Cao | Power‑amp cho guitar, bass |
| 6L6 | Âm thanh “American”, sạch, mạnh mẽ | 450‑500 | Cao | Power‑amp cho ampli classic |
| KT88 | Công suất lớn, âm trung thực | 500‑550 | Rất cao | Amplifier hi‑fi, loa lớn |
Các lỗi thường gặp khi thực hiện sơ đồ mạch ampli đèn
- Đảo ngược cực của tụ điện lọc: Gây mất ổn định điện áp, làm ống bị cháy.
- Kết nối bias sai: Ống công suất hoạt động ở điểm không tối ưu, gây hiện tượng “cắt âm” hoặc “bão hòa”.
- Rò rỉ đất (ground loop): Tạo tiếng ồn ức chế âm thanh, cần kiểm tra lại các đường nối đất.
- Sử dụng ống đã hư hỏng: Độ bão hòa giảm, âm thanh kém chất lượng.
- Không đủ điện áp HV: Khi transformer không cung cấp đủ điện áp, ống không đạt công suất thiết kế.
Câu hỏi thường gặp (FAQ)
Q1: Sơ đồ mạch ampli đèn có cần phải tuân thủ chuẩn công nghiệp không?
A: Đối với việc tự lắp ráp tại nhà, việc tuân thủ các tiêu chuẩn an toàn điện (IEC) là cần thiết, đặc biệt là phần nguồn cấp điện cao áp.
Q2: Có thể dùng transistor thay cho ống điện trong sơ đồ này không?
A: Có thể, nhưng sẽ thay đổi hoàn toàn âm màu và yêu cầu thiết kế lại các phần bias và tải.
Q3: Bao lâu nên thay tụ lọc trong ampli đèn?
A: Thông thường mỗi 3‑5 năm, hoặc khi xuất hiện tiếng ồn, mất ổn định điện áp.
Có thể bạn quan tâm: Stt Về Đèn Xanh Đèn Đred: Tất Cả Những Gì Bạn Cần Biết
Q4: Làm sao kiểm tra độ bão hòa của ống?
A: Dùng tube tester hoặc đo điện áp trên cathode và plate, so sánh với thông số nhà sản xuất.
Q5: Có nên lắp thêm bộ giảm tiếng ồn (noise gate) vào ampli?
A: Đối với ampli đèn, việc tối ưu bias và thiết kế proper grounding thường đủ để giảm tiếng ồn; thêm noise gate có thể làm mất đi đặc trưng âm thanh tự nhiên.
Tóm tắt nhanh thông tin quan trọng
Sơ đồ mạch ampli đèn là bản vẽ chi tiết các thành phần và cách kết nối trong một ampli sử dụng ống điện. Nó bao gồm nguồn cấp, mạch tiền khuế đại, mạch khuế đại công suất, tone control và các linh kiện phụ trợ. Đọc đúng ký hiệu, lắp đặt chính xác và tuân thủ an toàn điện là nền tảng để đạt được âm thanh chất lượng và độ bền cao.
Kết luận
Hiểu và áp dụng sơ đồ mạch ampli đèn một cách chính xác không chỉ giúp bạn tự tin trong việc lắp ráp, sửa chữa mà còn mở ra khả năng tùy biến âm thanh theo phong cách cá nhân. Bằng việc chú ý đến nguồn cấp, bias, các thành phần ống điện và tone control, bạn sẽ tối ưu hoá hiệu suất và giảm thiểu các rủi ro. Đừng quên kiểm tra định kỳ các tụ lọc, ống điện và đảm bảo môi trường làm việc an toàn. Khi cần tham khảo thêm, tài liệu và hướng dẫn chi tiết có thể được tìm thấy trên panasonicvn.com.vn, nơi cung cấp các kiến thức điện tử uy tín và cập nhật.
