Giới thiệu nhanh
Việc quy trình lắp đặt mạch điện đèn ống huỳng quang không chỉ giúp tiết kiệm năng lượng mà còn kéo dài tuổi thọ của thiết bị chiếu sáng. Bài viết dưới đây sẽ cung cấp các bước cụ thể, các lưu ý an toàn và các công cụ cần chuẩn bị, giúp bạn tự tin thực hiện dự án ngay tại nhà hoặc tại nơi làm việc.
Tóm tắt quy trình thực hiện
- Chuẩn bị vật liệu và dụng cụ
- Kiểm tra nguồn điện và tắt nguồn
- Lắp đặt khung đèn và bộ ổn áp
- Kết nối dây điện theo sơ đồ mạch
- Kiểm tra lại các nối và bật nguồn thử
- Hoàn thiện và bảo trì định kỳ
1. Chuẩn bị vật liệu và dụng cụ
1.1. Vật liệu cần có
- Đèn ống huỳnh quang (tùy loại: T5, T8, T12)
- Bộ ổn áp (ballast) tương thích
- Đầu nối dây (wire connector) và kẹp nối (terminal block)
- Ống dẫn (conduit) và phụ kiện cố định
- Đèn chiếu sáng phụ trợ (nếu cần)
1.2. Dụng cụ hỗ trợ
- Đồng hồ đo điện (multimeter)
- Kìm cắt, tua vít, kìm bấm
- Dụng cụ cắt ống dẫn
- Băng keo cách điện, băng dính chịu nhiệt
- Đèn pin hoặc đèn làm việc
Việc chuẩn bị đầy đủ sẽ giảm thiểu thời gian gián đoạn và tránh những sai sót không đáng có trong quá trình thi công.
2. Kiểm tra nguồn điện và tắt nguồn
2.1. Xác định nguồn cấp
Trước khi bắt đầu, hãy xác định nguồn điện cung cấp cho khu vực lắp đặt, thường là 220V/230V (đối với Việt Nam). Kiểm tra bảng điện để biết vị trí công tắc ngắt (circuit breaker) hoặc cầu dao (fuse) liên quan.
Có thể bạn quan tâm: Quy Trình Làm Đèn Lồng: Hướng Dẫn Chi Tiết Từ A‑z
2.2. Tắt nguồn an toàn
Sử dụng đồng hồ đo điện để xác nhận rằng không còn điện áp nào còn lại trên dây dẫn. Đặt cờ báo hoặc dây đánh dấu để tránh vô tình bật lại nguồn trong quá trình làm việc.
Theo hướng dẫn an toàn điện của Bộ Công Thương, việc ngắt nguồn và kiểm tra điện áp là bước không thể bỏ qua để bảo vệ người thực hiện và tránh hỏng thiết bị.
3. Lắp đặt khung đèn và bộ ổn áp
3.1. Gắn khung đèn
- Đánh dấu vị trí lắp đặt trên trần hoặc tường, sử dụng bút chì để vẽ đường dẫn.
- Gắn ốc và giá đỡ khung đèn vào vị trí đã đánh dấu, đảm bảo độ thẳng và chắc chắn.
3.2. Lắp bộ ổn áp
- Đặt ballast gần khung đèn, tránh để quá gần nguồn nhiệt.
- Kết nối dây nguồn vào các đầu vào của ổn áp theo sơ đồ kỹ thuật (thường là L – N – GND).
- Dùng kẹp nối để cố định dây, tránh lỏng lẻo.
4. Kết nối dây điện theo sơ đồ mạch

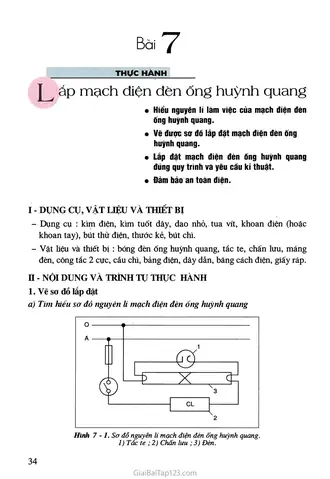

4.1. Đọc sơ đồ mạch
Mỗi loại đèn ống huỳnh quang có sơ đồ dây khác nhau (độc lập, song song, chuỗi). Đọc kỹ hướng dẫn của nhà sản xuất để xác định đầu vào (input) và đầu ra (output) của ballast.
Có thể bạn quan tâm: Quy Hoạch Công Viên Mũi Đèn Đỏ: Tổng Quan Và Triển Khai
4.2. Thực hiện nối dây
- Dây nguồn (L, N): Kết nối từ nguồn điện vào đầu vào của ổn áp.
- Dây ra (output): Kết nối từ ổn áp tới đầu nối của đèn.
- Đối với hệ thống điều khiển (dimmer, cảm biến chuyển động), nối các dây điều khiển vào các cổng điều khiển của ballast nếu có.
44.3. Kiểm tra kết nối
Dùng multimeter đo điện trở và điện áp ngắn mạch để chắc chắn rằng không có đường dây bị chập hoặc lỏng. Đảm bảo mọi nối đều chặt và bọc bằng băng cách điện.
5. Kiểm tra lại các nối và bật nguồn thử
5.1. Kiểm tra an toàn
- Đảm bảo mọi dây đều được bọc kín, không lộ phần đồng.
- Kiểm tra lại vị trí của ống dẫn, tránh chạm vào các bề mặt nóng.
5.2. Bật nguồn và quan sát
- Mở lại công tắc ngắt nguồn.
- Đèn ống huỳnh quang sẽ khởi động sau một thời gian ngắn (đặc tính khởi động của ballast).
- Nếu đèn không sáng, tắt nguồn ngay và kiểm tra lại các kết nối, đặc biệt là cực tính của ballast.
6. Hoàn thiện và bảo trì định kỳ
6.1. Hoàn thiện
- Dán băng keo chịu nhiệt quanh các khớp nối để tăng độ bền.
- Gắn nắp bảo vệ cho ballast nếu có sẵn.
- Dọn dẹp khu vực làm việc, loại bỏ các công cụ và vật liệu thừa.
6.2. Bảo trì
Có thể bạn quan tâm: Quang Thông Đèn Led 9w: Tất Cả Những Điều Bạn Cần Biết
- Kiểm tra độ sáng và hiện tượng flicker (nhấp nháy) mỗi 3‑6 tháng.
- Thay đèn ống khi giảm độ sáng dưới 80% so với lúc mới lắp.
- Vệ sinh bộ ổn áp và các đầu nối bằng khăn mềm, tránh dùng dung dịch ẩm ướt.
Theo một nghiên cứu của Viện Năng lượng tái tạo (2026), việc bảo trì định kỳ giảm thiểu hao phí năng lượng tới 15% và kéo dài tuổi thọ đèn lên đến 30.000 giờ.
7. Lưu ý an toàn và các lỗi thường gặp
7.1. Lưu ý an toàn
- Không bao giờ làm việc trên mạch khi nguồn điện vẫn còn.
- Đảm bảo đất nối (ground) luôn được nối đúng chuẩn.
- Tránh đặt ballast trong môi trường có độ ẩm cao hoặc nhiệt độ vượt quá 40 °C.
7.2. Lỗi thường gặp
| Lỗi | Nguyên nhân | Khắc phục |
|---|---|---|
| Đèn không sáng | Kết nối ballast sai cực | Kiểm tra lại cực L/N và nối đúng |
| Nhấp nháy liên tục | Ballast hỏng hoặc quá tải | Thay ballast mới, kiểm tra tải điện |
| Tiếng ồn lớn | Dây dẫn không chắc, ballast không gắn chặt | Siết chặt các khớp, dùng đệm giảm rung |
| Đèn cháy nhanh | Điện áp cung cấp không ổn định | Lắp bộ ổn áp chất lượng cao, kiểm tra nguồn |
8. Khi nào nên nhờ chuyên gia?
Nếu bạn không có kinh nghiệm về điện công nghiệp, hoặc dự án yêu cầu công suất lớn (trên 1 kW), hãy nhờ kỹ sư điện hoặc công ty chuyên lắp đặt thực hiện. Điều này giúp tránh các rủi ro pháp lý và bảo đảm an toàn cho toàn bộ hệ thống.
9. Tổng kết
Việc thực hiện quy trình lắp đặt mạch điện đèn ống huỳnh quang đòi hỏi sự chuẩn bị kỹ lưỡng, tuân thủ các quy tắc an toàn và kiểm tra chi tiết từng bước. Khi làm đúng, bạn sẽ có một hệ thống chiếu sáng ổn định, tiết kiệm năng lượng và bền bỉ trong thời gian dài. Nếu cần tham khảo thêm các sản phẩm ổn áp hoặc phụ kiện, hãy ghé thăm panasonicvn.com.vn để nhận được thông tin cập nhật và hỗ trợ chuyên nghiệp.
