Mạch sạc pin có đèn báo là một thành phần quan trọng trong hầu hết các thiết bị điện tử hiện đại, giúp người dùng dễ dàng nhận biết trạng thái sạc pin một cách trực quan. Bài viết dưới đây sẽ giải thích nguyên lý hoạt động, các chức năng chính, cách kiểm tra và bảo dưỡng mạch sạc có đèn báo, đồng thời cung cấp một số lưu ý thực tiễn cho người dùng.
Có thể bạn quan tâm: Mạch Cảm Biến Bật Tắt Đèn: Khái Niệm, Cách Hoạt Động Và Hướng Dẫn Lắp Đặt Thực Tế

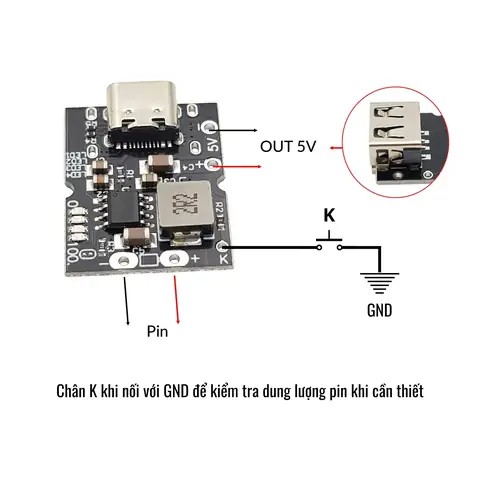

Tổng quan nhanh về mạch sạc pin có đèn báo
Mạch sạc pin có đèn báo là một mạch điện tử tích hợp bộ điều khiển sạc và một hoặc nhiều đèn LED để hiển thị trạng thái sạc (đang sạc, sạc đầy, lỗi). Khi nguồn điện được kết nối, mạch sẽ tự động điều chỉnh dòng sạc phù hợp với loại pin, đồng thời bật đèn báo tương ứng để người dùng biết được quá trình sạc đang diễn ra. Nhờ có đèn báo, người dùng không cần mở vỏ máy hay sử dụng thiết bị đo chuyên dụng để kiểm tra mức sạc.
1. Nguyên lý hoạt động cơ bản
1.1. Thành phần chính của mạch
- Bộ điều khiển sạc (Charging IC): Quản lý dòng và điện áp sạc, bảo vệ pin tránh quá tải, quá nhiệt và ngắt sạc khi đạt mức đầy.
- Đèn LED báo trạng thái: Thông thường có 2‑3 màu (đỏ, vàng, xanh) hoặc 1 màu nhấp nháy để phản ánh các trạng thái khác nhau.
- Mạch bảo vệ (Protection Circuit): Ngăn chặn ngắn mạch, đảo cực và quá nhiệt.
- Các linh kiện phụ trợ: Điện trở, tụ điện, MOSFET, diode, giúp ổn định điện áp và giảm nhiễu.
1.2. Cách mạch quyết định trạng thái đèn
| Trạng thái pin | Điện áp pin (V) | Đèn báo |
|---|---|---|
| Đang sạc | < 4.2 (Li‑ion) | Đèn đỏ nhấp nháy hoặc màu vàng nhấp |
| Sạc đầy | ≈ 4.2 (Li‑ion) | Đèn xanh liên tục |
| Lỗi sạc | Dòng sạc quá lớn hoặc nhiệt độ cao | Đèn đỏ liên tục hoặc tắt hẳn |
Bộ điều khiển sạc liên tục đo điện áp và dòng điện qua pin, sau đó so sánh với các ngưỡng đã lập trình để quyết định màu và chế độ nhấp của LED.
2. Các loại mạch sạc pin có đèn báo phổ biến
Có thể bạn quan tâm: Mạch Nháy Đèn Xi Nhan Là Gì Và Cách Khắc Phục Nhanh
2.1. Mạch sạc cho pin Li‑ion / Li‑poly
- IC thường dùng: TP4056, MCP73831, BQ24072.
- Đặc điểm: Đèn báo thường có 2 màu (đỏ‑xanh); hỗ trợ sạc nhanh (1A‑2A) và bảo vệ quá nhiệt.
2.2. Mạch sạc cho pin Ni‑MH / Ni‑Cd
- IC thường dùng: MAX1555, MCP73831 (có chế độ sạc cho Ni‑MH).
- Đèn báo: Thường chỉ có màu đỏ khi sạc và tắt khi sạc xong.
2.3. Mạch sạc đa năng (Universal)
- IC đa năng: BQ24075, STC3100, cho phép sạc nhiều loại pin khác nhau và cung cấp đèn báo đa màu.
- Ưu điểm: Tiết kiệm không gian PCB, dễ tích hợp vào các thiết bị di động.
3. Cách kiểm tra mạch sạc pin có đèn báo hoạt động đúng
3.1. Kiểm tra ngoại quan
- Kiểm tra LED: Đảm bảo đèn không bị cháy, vỡ hoặc màu đổi bất thường.
- Kiểm tra linh kiện: Tìm dấu cháy, nứt trên IC, MOSFET, tụ điện.
3.2. Kiểm tra điện áp đầu vào
- Dùng đồng hồ vạn năng đo điện áp tại đầu vào (thường 5 V hoặc 12 V tùy thiết kế).
- Đảm bảo điện áp nằm trong khoảng cho phép của IC (ví dụ 4.75‑5.25 V cho TP4056).
3.3. Kiểm tra dòng sạc
Có thể bạn quan tâm: Hướng Dẫn Chọn Và Lắp Đặt Mạch Nguồn Cho Đèn Led Hiệu Quả
- Sử dụng ampe‑két để đo dòng qua pin khi đang sạc.
- Đối chiếu với thông số dữ liệu của IC (ví dụ TP4056 tối đa 1 A). Nếu dòng quá cao, có thể gây quá nhiệt và LED báo lỗi.
3.4. Kiểm tra phản hồi đèn
- Khi pin chưa đầy, đèn đỏ (hoặc vàng) nên nhấp nháy.
- Khi pin đầy, đèn xanh (hoặc đỏ liên tục) nên bật sáng ổn định.
- Nếu đèn không thay đổi hoặc tắt hoàn toàn, có khả năng IC hỏng hoặc dây kết nối bị lỏng.
3.5. Kiểm tra bảo vệ quá nhiệt
- Cảm biến nhiệt (nếu có) thường được tích hợp trong IC. Khi nhiệt độ vượt quá ngưỡng (≈45 °C), mạch sẽ ngắt sạc và LED sẽ đỏ liên tục. Kiểm tra bằng cách sưởi nhẹ PCB và quan sát phản hồi.
4. Nguyên nhân thường gặp gây lỗi mạch sạc có đèn báo
| Nguyên nhân | Triệu chứng | Giải pháp |
|---|---|---|
| Đầu vào không ổn định | Đèn không sáng hoặc nhấp không đều | Kiểm tra nguồn cấp, dùng bộ ổn áp nếu cần |
| Pin hỏng, điện áp quá thấp | Đèn đỏ liên tục, không chuyển sang xanh | Thay pin mới, kiểm tra điện áp pin |
| IC sạc bị cháy | Đèn không bật, mùi khét | Thay IC mới, kiểm tra lại các linh kiện bảo vệ |
| Đèn LED hỏng | Đèn không sáng dù mạch hoạt động | Thay LED hoặc kiểm tra mạch dẫn LED |
| MOSFET hỏng | Dòng sạc không ổn định, LED chớp lạ | Thay MOSFET, kiểm tra mối nối hàn |
5. Cách bảo dưỡng và kéo dài tuổi thọ mạch sạc
- Tránh quá nhiệt: Đặt thiết bị ở nơi thoáng mát, không để dưới ánh nắng trực tiếp.
- Sử dụng nguồn cấp chất lượng: Adapter có chứng nhận CE/UL, điện áp ổn định.
- Không sạc quá mức 24 h liên tục: Khi đèn báo đã chuyển sang xanh, tách nguồn để tránh quá sạc.
- Kiểm tra định kỳ các hàn: Đặc biệt ở các điểm nối LED và MOSFET, tránh hở mạch.
- Làm sạch bề mặt PCB: Loại bỏ bụi và dầu mỡ bằng cồn isopropyl 99 % để ngăn ngừa ngắn mạch.
6. Lựa chọn mạch sạc pin có đèn báo cho dự án DIY
Khi tự thiết kế hoặc mua mạch sạc cho dự án cá nhân, bạn nên cân nhắc các yếu tố sau:
| Tiêu chí | Mô tả ngắn gọn |
|---|---|
| Loại pin hỗ trợ | Chọn IC phù hợp với loại pin (Li‑ion, Ni‑MH, vv.). |
| Công suất sạc | Đảm bảo dòng sạc phù hợp với dung lượng pin (0.5C‑1C). |
| Số màu LED | Đèn đa màu giúp người dùng dễ phân biệt trạng thái. |
| Bảo vệ tích hợp | Chọn IC có bảo vệ quá nhiệt, quá dòng, ngắn mạch. |
| Giá thành | Thông thường từ 10 000‑50 000 VND cho các module chuẩn. |

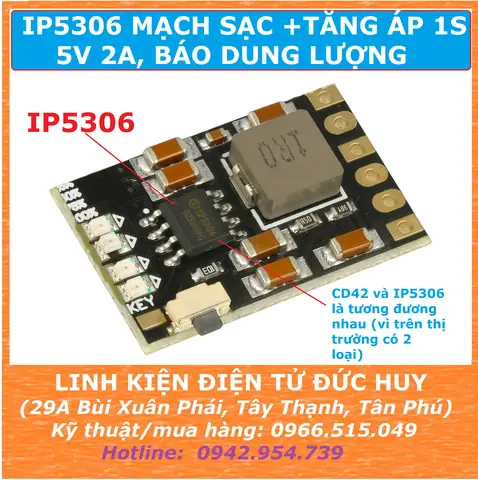

6.1. Đề xuất một số module phổ biến
Có thể bạn quan tâm: Mạch Lvds Đi Liền Với Đèn Hình: Giải Thích Nguyên Lý Và Cách Lắp Đặt
- TP4056 Module 5V/1A: Đèn xanh/red, giá rẻ, phù hợp cho pin 18650.
- BQ24075 2‑cell Li‑ion: Đèn RGB, hỗ trợ sạc nhanh 2 A, thích hợp cho drone.
- MCP73831 Mini‑Charge: Đèn đơn màu, hỗ trợ sạc Ni‑MH, rất nhỏ gọn.
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lựa chọn module có bảo vệ nhiệt độ là yếu tố quyết định độ an toàn cho các thiết bị gia dụng.
7. Câu hỏi thường gặp (FAQ)
Q1: Tại sao đèn báo vẫn nhấp nháy khi pin đã đầy?
A: Có thể do pin đã bị lão hoá, điện áp không đạt đủ mức 4.2 V, hoặc IC chưa nhận được tín hiệu “pin đầy” đúng. Kiểm tra điện áp pin bằng đồng hồ.
Q2: Có nên thay LED báo màu đỏ bằng màu xanh?
A: Không nên, vì màu sắc đã được lập trình để biểu thị trạng thái cụ thể. Thay đổi màu có thể gây nhầm lẫn cho người dùng.
Q3: Mạch sạc có đèn báo có thể dùng cho pin xe điện không?
A: Đối với pin xe điện thường có dung lượng lớn và yêu cầu sạc đa giai đoạn, cần mạch sạc chuyên dụng (ví dụ BMS tích hợp) chứ không phải các module nhỏ như TP4056.
8. Kết luận
Mạch sạc pin có đèn báo không chỉ giúp người dùng kiểm soát quá trình sạc một cách dễ dàng mà còn bảo vệ pin khỏi những nguy cơ quá nhiệt, quá dòng và ngắn mạch. Hiểu rõ nguyên lý hoạt động, cách kiểm tra và bảo dưỡng sẽ giúp kéo dài tuổi thọ thiết bị và đảm bảo an toàn khi sử dụng. Khi lựa chọn hoặc tự lắp ráp mạch sạc, hãy ưu tiên các IC có bảo vệ tích hợp, phù hợp với loại pin và công suất sạc mong muốn. Với những kiến thức cơ bản này, người dùng có thể tự tin đánh giá, sửa chữa hoặc tối ưu hóa mạch sạc pin có đèn báo trong mọi tình huống.
