Giới thiệu
Mạch điều chỉnh độ sáng bóng đèn là thành phần quan trọng giúp người dùng kiểm soát mức ánh sáng phù hợp cho không gian sinh hoạt, làm việc hoặc trang trí. Bài viết này cung cấp cái nhìn tổng quan, nguyên lý hoạt động và các cách thực hiện mạch điều chỉnh độ sáng bóng đèn một cách an toàn, hiệu quả. Bạn sẽ nhanh chóng nắm bắt được cách lựa chọn linh kiện, lắp đặt và bảo trì hệ thống, đồng thời hiểu rõ lợi ích của việc sử dụng mạch này trong gia đình và các môi trường công nghiệp.
Tổng quan về mạch điều chỉnh độ sáng bóng đèn
Mạch điều chỉnh độ sáng bóng đèn là một hệ thống điện tử cho phép thay đổi công suất truyền tới bóng đèn, từ đó thay đổi cường độ sáng phát ra. Thông thường, mạch này dựa trên các nguyên lý như điều chế độ rộng xung (PWM), điều chỉnh điện áp (Rheostat) hoặc điều biến tần (Triac). Mỗi phương pháp có ưu nhược điểm riêng, phù hợp với các loại bóng đèn khác nhau như LED, halogen hay bóng đèn sợi đốt.
Các phương pháp phổ biến để điều chỉnh độ sáng
1. Điều chế độ rộng xung (PWM)
PWM là kỹ thuật chuyển đổi tín hiệu số thành dạng sóng vuông có độ rộng xung thay đổi. Khi áp dụng cho mạch điều chỉnh độ sáng bóng đèn, PWM cho phép kiểm soát thời gian bật/tắt của bóng trong mỗi chu kỳ, tạo ra hiệu ứng giảm sáng mà không làm thay đổi điện áp đầu vào. Ưu điểm lớn nhất là giảm thiểu mất năng lượng và nhiệt độ, rất thích hợp cho bóng LED.
2. Sử dụng Triac và dimmer
Có thể bạn quan tâm: Máng Đèn Âm Trần 600×1200: Hướng Dẫn Chọn Mua Và Lắp Đặt

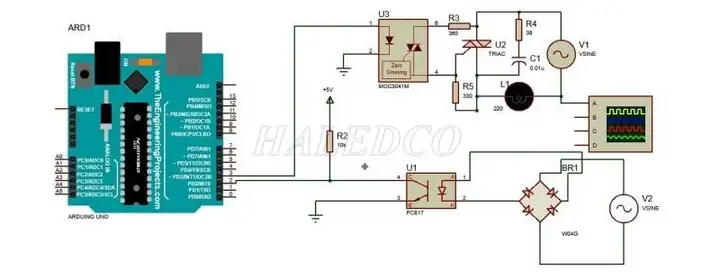

Triac là linh kiện bán dẫn cho phép điều chỉnh công suất qua việc cắt ngắt dòng điện một phần trong chu kỳ xoay chiều. Mạch điều chỉnh độ sáng bóng đèn dựa trên Triac thường được gọi là dimmer. Phương pháp này thích hợp với các bóng đèn halogen và một số loại LED có khả năng tương thích. Tuy nhiên, cần chú ý đến độ trễ và tiếng ồn điện tử có thể xuất hiện.
3. Biến trở (Rheostat)
Biến trở là cách truyền thống nhất, sử dụng một điện trở có khả năng thay đổi giá trị để giảm điện áp truyền tới bóng đèn. Đối với mạch điều chỉnh độ sáng bóng đèn, biến trở thường chỉ áp dụng cho các thiết bị công suất thấp và không hiệu quả về mặt năng lượng, nhưng lại đơn giản trong việc lắp đặt và bảo trì.
Các thành phần cơ bản của mạch
| Thành phần | Chức năng | Lưu ý khi lựa chọn |
|---|---|---|
| Bộ điều khiển PWM (MCU, 555 Timer) | Tạo xung PWM | Đảm bảo tần số > 1 kHz để tránh nhấp nháy |
| Triac | Cắt ngắt dòng AC | Chọn loại có điện áp chịu được tối thiểu 2× công suất tải |
| Biến trở | Giảm điện áp | Đối với công suất ≤ 100 W, nên dùng loại công suất cao |
| Diode, MOSFET | Chuyển đổi, bảo vệ | Đặt diode bảo vệ ngược dòng, MOSFET chọn có Rds(on) thấp |
| Nguồn cấp | Cung cấp điện áp ổn định | Đảm bảo nguồn phù hợp với điện áp và tần số lưới (220 V, 50 Hz) |
| Bộ lọc (Capacitor, Inductor) | Giảm nhiễu | Thêm lọc LC để giảm tiếng ồn khi dùng PWM |
Quy trình thiết kế và lắp đặt
Bước 1: Xác định loại bóng đèn và yêu cầu độ sáng
- Đối với bóng LED, ưu tiên sử dụng PWM.
- Đối với bóng halogen, dimmer Triac là lựa chọn hợp lý.
- Đối với bóng sợi đốt, có thể dùng biến trở nhưng không khuyến khích vì lãng phí năng lượng.
Bước 2: Lựa chọn linh kiện phù hợp
- Tính toán công suất tối đa của bóng (Watt) và chọn Triac, MOSFET, hoặc biến trở có khả năng chịu tải ít nhất 1,5 lần công suất này.
- Đối với PWM, chọn MCU có đủ chân PWM và bộ nhớ cho chương trình điều khiển.
Bước 3: Thiết kế sơ đồ mạch
Có thể bạn quan tâm: Đèn Trung Thu Hà Nội: Hướng Dẫn Chọn Mua Và Lưu Trữ
- Vẽ sơ đồ trên phần mềm EDA (Eagle, KiCad) hoặc giấy vẽ tay.
- Đảm bảo các đường nối đất (GND) được bố trí hợp lý để tránh nhiễu.
Bước 4: Lắp ráp trên bảng mạch in (PCB)
- Sử dụng board có lớp cách điện tốt, đặc biệt khi làm việc với điện áp cao.
- Kiểm tra các mối hàn, tránh ngắn mạch.
Bước 5: Lập trình bộ điều khiển (nếu dùng PWM)
- Viết chương trình điều chỉnh độ rộng xung dựa trên cảm biến ánh sáng hoặc nút xoay.
- Kiểm tra bằng oscilloscope để xác nhận tần số và độ rộng xung đúng yêu cầu.
Bước 6: Kiểm tra và hiệu chỉnh
- Cắm nguồn, kiểm tra các mức sáng bằng cách quay nút hoặc thay đổi giá trị PWM.
- Đo nhiệt độ của linh kiện để đảm bảo không quá nhiệt.
Bước 7: Bảo trì và an toàn
- Định kỳ kiểm tra các kết nối, đặc biệt là các đầu nối AC.
- Đảm bảo các linh kiện cách nhiệt tốt, tránh tiếp xúc trực tiếp với vật liệu dễ cháy.
Theo thông tin tổng hợp từ panasonicvn.com.vn, việc lựa chọn linh kiện chất lượng và thực hiện đúng quy trình lắp đặt sẽ giúp mạch điều chỉnh độ sáng bóng đèn hoạt động ổn định, kéo dài tuổi thọ thiết bị và giảm nguy cơ hỏa hoạn.
Lợi ích khi sử dụng mạch điều chỉnh độ sáng
- Tiết kiệm năng lượng: Giảm công suất tiêu thụ khi không cần độ sáng tối đa.
- Tăng tuổi thọ bóng đèn: Áp lực điện áp ổn định giảm hao mòn.
- Tạo không gian linh hoạt: Thay đổi ánh sáng phù hợp với hoạt động (đọc sách, xem phim, làm việc).
- Giảm căng thẳng mắt: Ánh sáng phù hợp giảm mỏi mắt, cải thiện sức khỏe.
Những lưu ý quan trọng
Có thể bạn quan tâm: Mua Đèn Hoa Đăng Hà Nội: Hướng Dẫn Chọn Mua, Nơi Bán Uy Tín Và Lưu Ý Cần Biết
- An toàn điện: Luôn tắt nguồn trước khi thao tác, sử dụng thiết bị bảo hộ cách điện.
- Khớp điện áp: Đảm bảo điện áp đầu vào của mạch phù hợp với điện áp lưới (220 V tại Việt Nam).
- Chọn đúng loại dimmer: Không phải tất cả các bóng LED đều tương thích với dimmer Triac; cần kiểm tra thông số “dimmable” của nhà sản xuất.
- Nhiệt độ hoạt động: Đặt các linh kiện tản nhiệt nếu công suất lớn (>100 W) để tránh quá nhiệt.
Câu hỏi thường gặp (FAQ)
Câu 1: Tôi có thể tự làm mạch điều chỉnh độ sáng bóng đèn tại nhà không?
Có, nếu bạn có kiến thức cơ bản về điện tử và tuân thủ các quy tắc an toàn. Đối với người mới, nên bắt đầu với bộ kit PWM cho LED.
Câu 2: PWM có gây chói mắt không?
Nếu tần số PWM được đặt trên 1 kHz, mắt người sẽ không nhận thấy nhấp nháy, do đó không gây chói.
Câu 3: Dimmer Triac có phù hợp với bóng LED không?
Chỉ khi LED được chứng nhận “dimmable”. Ngược lại, việc dùng dimmer sẽ gây chớp hoặc giảm tuổi thọ LED.
Câu 4: Biến trở có thể giảm độ sáng cho bóng LED không?
Có, nhưng hiệu suất giảm mạnh và nhiệt độ tăng, không được khuyến nghị.
Kết luận
Việc thiết kế và lắp đặt mạch điều chỉnh độ sáng bóng đèn không chỉ mang lại sự tiện lợi trong việc điều chỉnh ánh sáng mà còn góp phần đáng kể vào việc tiết kiệm năng lượng và bảo vệ sức khỏe người dùng. Bằng cách lựa chọn phương pháp phù hợp (PWM, Triac hoặc biến trở) và tuân thủ quy trình lắp đặt an toàn, bạn có thể tạo ra một hệ thống chiếu sáng linh hoạt, bền bỉ và hiệu quả cho mọi không gian.
