Giới thiệu nhanh
Mạch điện đèn xi‑nhan ô tô là bộ phận quan trọng giúp người lái điều khiển các tín hiệu ánh sáng khi chuyển làn, dừng xe hoặc cảnh báo nguy hiểm. Bài viết này cung cấp toàn bộ kiến thức cần thiết từ nguyên lý hoạt động, các thành phần cơ bản, quy trình lắp đặt đến cách bảo trì, khắc phục sự cố thường gặp. Nhờ đó, bạn có thể tự tin thực hiện công việc mà không cần phụ thuộc vào garage.
Tóm tắt nhanh quy trình lắp đặt
- Chuẩn bị dụng cụ và vật liệu: dây điện, công tắc, relay, cầu chì, công tắc đa chức năng, keo cách điện.
- Xác định vị trí gắn mạch: thường ở gần hộp cầu dao hoặc bên dưới bảng điều khiển.
- Kết nối dây nguồn và dây tín hiệu: nối dây nguồn 12 V vào đầu vào, dây tín hiệu từ công tắc xi‑nhan vào các ngõ ra.
- Lắp relay và cầu chì bảo vệ: đảm bảo dòng điện không vượt quá mức quy định.
- Kiểm tra hoạt động: bật công tắc, kiểm tra các chế độ nhấp nháy, chớp và liên tục.
- Hoàn thiện và bảo dưỡng: cố định dây, bọc keo, kiểm tra chặt chẽ các đầu nối.

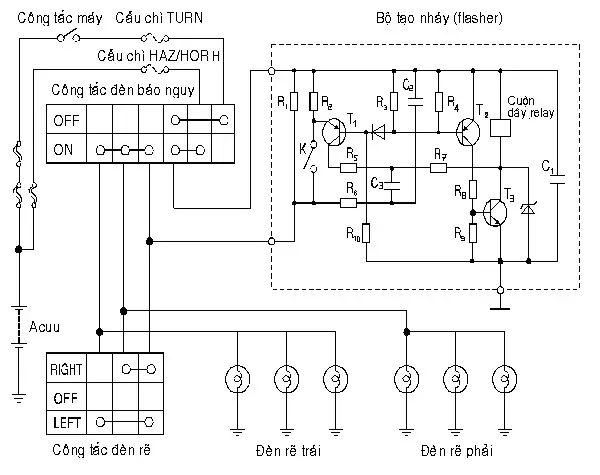

Tổng quan về mạch điện đèn xi‑nhan ô tô
Mạch điện đèn xi‑nhan ô tô bao gồm các thành phần chủ yếu như: nguồn điện 12 V, công tắc điều khiển, relay (rơle), cầu chì bảo vệ, và các bóng đèn (hoặc LED) được gắn trên xe. Khi người lái nhấn công tắc, tín hiệu điện được truyền tới relay, relay sẽ đóng mạch cho các bóng đèn hoạt động theo chế độ nhấp nháy hoặc chớp tùy thuộc vào thiết kế. Relay giúp giảm tải cho công tắc và tăng độ bền cho toàn bộ hệ thống.
Các thành phần chính và chức năng
1. Nguồn điện 12 V
Cung cấp năng lượng cho toàn bộ mạch. Được rút ra từ bình ắc-quy qua cầu chì bảo vệ để tránh quá tải.
2. Công tắc xi‑nhan (switch)
Được lắp trên vô-lăng hoặc bảng điều khiển. Khi nhấn, công tắc tạo ra tín hiệu điện cho relay.
3. Relay (rơle)
Có thể bạn quan tâm: Mạch Điện Đèn Led 1‑2m: Hướng Dẫn Lựa Chọn Và Lắp Đặt Chi Tiết
Là thiết bị chuyển đổi tín hiệu, giúp công tắc không phải chịu tải trực tiếp. Relay thường có 4 chân: nguồn, đất, tín hiệu vào và tín hiệu ra.
4. Cầu chì (fuse)
Bảo vệ mạch khỏi ngắn mạch và quá tải. Thông thường dùng cầu chì 5 A – 10 A tùy vào công suất đèn.
5. Đèn xi‑nhan (bóng đèn hoặc LED)
Là thành phần cuối cùng tạo ra ánh sáng. Hiện nay, LED được ưa chuộng vì tiêu thụ năng lượng thấp và tuổi thọ cao.
6. Dây điện và ống bọc cách điện
Kết nối các thành phần với nhau. Đảm bảo sử dụng dây có tiết diện phù hợp (thường là 18‑20 AWG) và bọc cách điện chắc chắn để tránh rò rỉ.
Quy trình lắp đặt chi tiết
Bước 1: Kiểm tra và chuẩn bị
Có thể bạn quan tâm: Mạch Điện Có Bóng Đèn: Cách Hoạt Động, Thiết Kế Và Các Lưu Ý An Toàn
- Kiểm tra nguồn điện: Đảm bảo bình ắc-quy đầy và không có lỗi.
- Lựa chọn vị trí: Chọn nơi khô ráo, tránh va chạm với bộ phận chuyển động.
- Dụng cụ cần có: tua vít, kìm, dụng cụ cắt dây, băng keo điện, keo silicon.
Bước 2: Lắp đặt relay và cầu chì
- Gắn relay vào chỗ cố định (thường là trong hộp cầu dao).
- Cắm cầu chì vào cổng nguồn trước khi nối vào relay để bảo vệ toàn bộ mạch.
Bước 3: Kết nối dây nguồn
- Dây +12 V (đỏ) nối từ bình ắc-quy qua cầu chì tới chân C (common) của relay.
- Dây đất (đen) nối tới khung xe hoặc chốt đất của relay.
Bước 4: Kết nối công tắc xi‑nhan
- Dây tín hiệu (vàng) từ công tắc nối tới chân S (signal) của relay.
- Khi công tắc được nhấn, tín hiệu sẽ kích hoạt relay.
Bước 5: Kết nối đèn xi‑nhan
- Dây điện (trắng) từ chân NO (normally open) của relay tới bóng đèn/LED.
- Đảm bảo các kết nối chắc chắn, không bị lỏng.
Bước 6: Kiểm tra hoạt động
- Bật công tắc và quan sát đèn. Đèn phải nhấp nháy (chế độ bật nhanh) hoặc chớp (chế độ bật chậm) tùy theo thiết kế.
- Kiểm tra cả ba chế độ: tắt, nhấp nháy, chớp.
Bước 7: Hoàn thiện
- Dùng băng keo điện và keo silicon bọc các đầu nối.
- Định vị dây sao cho không va chạm với bộ phận di chuyển.
- Kiểm tra lại toàn bộ mạch trước khi gắn nắp bảo vệ.
Cách bảo trì và khắc phục sự cố thường gặp
| Sự cố | Nguyên nhân khả dĩ | Phương pháp xử lý |
|---|---|---|
| Đèn không sáng | Cầu chì cháy | Thay cầu chì cùng ampere |
| Đèn chớp không đồng đều | Dây nối lỏng | Kiểm tra và siết chặt đầu nối |
| Relay không hoạt động | Relay hỏng | Thay relay mới, lưu ý điện áp kích hoạt |
| Đèn nhấp quá nhanh | Công tắc bám | Vệ sinh hoặc thay công tắc |
| Nhiệt độ cao tại relay | Dòng điện quá lớn | Kiểm tra công suất đèn, thay cầu chì phù hợp |
Bảo dưỡng định kỳ: Kiểm tra các đầu nối mỗi 6 tháng, thay cầu chì khi có dấu hiệu cháy, và vệ sinh công tắc để tránh bám bẩn.
Lưu ý an toàn khi làm việc với mạch điện ô tô
Có thể bạn quan tâm: Hướng Dẫn Lắp Mạch Điện 2 Công Tắc 2 Bóng Đèn Chi Tiết
- Ngắt nguồn: Trước khi thực hiện bất kỳ thao tác nào, luôn rút phích cắm hoặc ngắt cờ nguồn.
- Sử dụng dụng cụ cách điện: Đảm bảo tua vít và kìm không dẫn điện.
- Kiểm tra điện áp: Dùng đồng hồ vạn năng đo điện áp trước khi chạm vào dây.
- Không làm việc trong môi trường ẩm ướt: Tránh nguy cơ rò rỉ điện.
Những câu hỏi thường gặp (FAQ)
Q1: Có cần sử dụng relay khi lắp đèn xi‑nhan?
A: Relay không bắt buộc nhưng rất khuyến nghị vì nó giảm tải cho công tắc, kéo dài tuổi thọ và tăng độ ổn định.
Q2: LED thay thế bóng đèn sợi đèn truyền thống có ảnh hưởng tới mạch?
A: LED tiêu thụ ít điện năng hơn, do đó có thể làm cho chế độ nhấp nháy trở nên chậm hơn. Cần điều chỉnh tần số hoặc thay relay phù hợp.
Q3: Mình có thể tự thay cầu chì không?
A: Có, nhưng phải chắc chắn chọn ampere đúng như quy định trên nhãn mác xe hoặc trong sách hướng dẫn kỹ thuật.
Q4: Tại sao đèn chỉ chớp một lần rồi tắt?
A: Có thể do công tắc hỏng hoặc relay không nhận đủ tín hiệu. Kiểm tra lại dây tín hiệu và công tắc.
Kết luận
Việc lắp đặt và bảo trì mạch điện đèn xi‑nhan ô tô không quá phức tạp nếu bạn nắm vững nguyên lý hoạt động, chuẩn bị đầy đủ dụng cụ và tuân thủ các quy tắc an toàn. Bằng cách thực hiện đúng các bước từ chuẩn bị, kết nối, kiểm tra đến bảo dưỡng, bạn sẽ có một hệ thống chiếu sáng tín hiệu ổn định, an toàn và bền bỉ. Khi gặp sự cố, hãy kiểm tra cầu chì, dây nối và relay trước khi thay thế các bộ phận quan trọng. Với kiến thức này, việc tự sửa chữa sẽ tiết kiệm thời gian và chi phí, đồng thời nâng cao hiểu biết về điện tử ô tô của bạn.
